一种基于数字信号处理的汽轮机故障诊断系统
基于SSWPT汽轮机轴承油膜失稳故障诊断
第 43 卷第 4 期2023 年 8 月振动、测试与诊断Vol. 43 No. 4Aug.2023 Journal of Vibration，Measurement & Diagnosis基于SSWPT汽轮机轴承油膜失稳故障诊断∗王涛1，张泽1，许永伟2，张鹏1，吕蒙1（1.华北电力科学研究院有限责任公司西安分公司西安，710000）（2.华北电力科学研究院有限责任公司北京，100045）摘要针对时频分析方法在转子油膜失稳诊断方面的不足，提出采用同步压缩小波包变换（synchro‐squeezed wave packet transform，简称SSWPT）对汽轮机运行过程中非平稳多分量信号进行连续小波变换，对不同种类信号选取不同主频率小波，得到信号时频图，通过算法可由时频图对原始信号进行重构，并与现有时频方法的精度进行对比。
以某电厂1 000 MW机组为研究对象，针对调试过程中出现的轴系振动大问题，运用SSWPT方法进行了转子油膜振荡故障诊断分析。
利用现场汽轮机诊断管理（turbine diagnosis managment，简称TDM）系统采集数据，进行小波包变换得到小波变换系数，以及故障中非平稳信号的瞬时频率，最后在瞬时频率尺度下对小波包变换系数进行压缩，得到更为准确的频率成分组成。
结果表明，该方法对现场非平稳信号的特征提取具有优越性，能够精准判断故障发生的位置和类型，为机组后期故障处理提供可靠依据。
关键词轴系振动；故障诊断；非平稳信号；同步压缩小波包变换；频率成分中图分类号TH17引言轴瓦自激振动是汽轮机调试过程中常见的故障类型［1］，油膜振荡为自激振动的一种，对转子的危害巨大［2‐3］。
电厂在运行过程中，现场TDM系统提取的信号大多为非平稳、非线性的多分量信号。
目前，常用的信号分析方法及其不足包括：①短时傅里叶变换（short‐time Fourier transform，简称STFT）［4］受限于频窗面积的固定，分析信号的频率范围受限，不能完整反映信号特征；②连续小波变化（continue wavelet transform，简称CWT）［5］克服了STFT频窗面积的影响，但小波选取直接影响故障诊断结果；③维格纳准方程（Wigner‐Ville distribution，简称WVD）［6］由于多分量的调频信号会产生交叉项，从而影响信号分析的分辨率；④希尔伯特黄变换（Hilbert‐Huang transform，简称HHT）［7］受限于经验模态分解方法本身的不足，存在模态混叠、断点效应等问题。
汽轮机数字电液控制系统的组成及功能课件
汽轮机数字电液控制系统的基本控制逻辑
01
02
03
转速控制
通过调节汽轮机的进汽量 ，控制汽轮机的转速，以 达到额定转速下的稳定运 行。
负荷控制
通过调节汽轮机的进汽量 ，控制汽轮机的出力，以 达到电网负荷需求的变化 。
温度控制
通过调节汽轮机的进汽量 ，控制汽轮机的排汽温度 ，以达到安全运行的要求 。
汽轮机数字电液控制系统的复杂控制逻辑
处理。
组成
控制器主要由控制单元、输入输 出接口、通讯接口等组成。
执行器
定义
执行器是汽轮机数字电液控制系 统中的执行机构，负责将控制器 的控制指令转化为具体的机械动
作，实现对汽轮机的控制。
功能
执行器一般具有高精度、高响应速 度、高稳定性等特性，能够实现对 汽轮机的快速、准确控制。
组成
执行器主要由液压缸、电动缸、位 移传感器等组成。
保护系统则是在汽轮机出现异常时，及 时进行保护动作，避免事故发生。
执行器根据控制指令调节汽轮机的运行 参数，如调节阀门的开度、蒸汽温度等 。
传感器负责监测汽轮机的运行状态，如 转速、压力、温度等参数。
控制器是系统的核心，它接收传感器信 号，根据预设的控制逻辑进行处理，然 后输出控制指令。
汽轮机数字电液控制系统的功能
应用案例二：优化汽轮机的运行参数
总结词
汽轮机数字电液控制系统有助于优化汽轮机的运行参数。
详细描述
数字电液控制系统可以实时监控汽轮机的运行状态，并根据实际需求调整各种 参数，如压力、温度和转速等。这有助于确保汽轮机在最佳状态下运行，提高 其稳定性和可靠性，延长其使用寿命。
应用案例三：实现汽轮机的远程监控与管理
自适应功能：系统可以根据汽轮 机的实际运行情况，自动调整控 制策略，以适应不同的运行条件 和环境。
dpwm零序分量表达式
dpwm零序分量表达式DPWM零序分量表达式是指在三相不对称故障情况下，通过数字脉宽调制（DPWM）技术对电力系统零序分量进行分析与计算的表达式。
本文将围绕DPWM零序分量表达式展开，介绍其背景、原理、应用以及未来的发展趋势。
一、背景电力系统是现代社会不可或缺的基础设施，而故障是电力系统运行过程中不可避免的问题之一。
在三相不对称故障中，电力系统中会产生零序分量，这会导致电力系统的稳定性受到影响，甚至引发设备损坏、电网短路等严重后果。
因此，准确地分析和计算零序分量是电力系统故障诊断和保护的关键步骤。
二、原理DPWM技术是一种基于数字信号处理的新型电力系统故障分析方法。
其核心原理是通过数字信号处理器（DSP）对电力系统中的三相电流和电压进行采样和处理，提取出三相不对称故障中的零序分量。
DPWM技术利用了电力系统零序分量的特征，通过对其进行分析与计算，可以确定故障发生位置、类型和程度，为电力系统的故障诊断和保护提供重要依据。
三、应用DPWM零序分量表达式在电力系统故障诊断和保护中具有广泛的应用价值。
首先，它可以用于故障定位，通过分析零序分量的幅值和相位，可以准确地确定故障的位置。
其次，它可以用于故障类型识别，不同类型的故障在零序分量上具有不同的特征，通过对零序分量的分析，可以快速、准确地判断故障类型。
此外，DPWM零序分量表达式还可以用于故障程度评估、电力系统保护装置的动作判据等方面。
四、未来发展趋势随着电力系统规模的不断扩大和电力负荷的快速增长，对电力系统故障诊断和保护的需求也日益迫切。
未来，DPWM零序分量表达式将在以下几个方面得到进一步发展。
首先，随着数字信号处理技术的不断成熟和硬件设备的不断升级，DPWM技术的计算速度和精度将得到进一步提升。
其次，随着智能电网的建设和电力信息化的推进，DPWM零序分量表达式将与其他智能化技术相结合，实现电力系统的自动化、智能化管理。
最后，随着新能源技术的不断发展和应用，DPWM零序分量表达式将面临更加复杂多变的电力系统故障问题，需要进一步研究和改进。
汽轮机组智能故障诊断
汽轮机组智能故障诊断汽轮机组是一个大而复杂的系统，在电力生产中具有重要的地位。
汽轮机组工况状态不仅影响该设备安全稳定的运行，而且会对后续的安全生产造成影响。
如果故障状态没有被及时的获知，则对后续生产可能会出现故障也无法预知及加以预防，且故障严重时会造成重大的经济损失，甚至导致机毁人亡的事故。
汽轮机组的故障类型多，引发的原因较为复杂，这都为汽轮机组故障诊断的准确性增加了难度，因此寻找一种快速准确的诊断方法对于汽轮机组的安全运行具有非常重要的现实意义。
目前应用在汽轮机故障诊断中的方法主要有神经网络、小波分析、模糊数学、灰色理论、专家系统和统计理论等。
在各种诊断方法中，神经网络因为其高效的并行信息处理、较强的容错性与学习能力越来越受到广泛的关注。
因此，神经网络方法已经被应用于汽轮机的故障诊断中，其中使用的方法大都采用BP算法。
BP算法采用的误差反向传播，它以输出期望值与实际值之差的平方和最小为训练目标，存有容易陷入局部极小点及收敛速度慢等问题，所以易造成基于神经网络的诊断方法误差大，收敛用时长。
为了克服BP网络的这些缺陷，出现了多种改进的算法和新型神经网络，其中比较受关注的有WNN、PNN等。
WNN是把小波变换的平移伸缩和时频聚焦特性引入神经网络而形成的一种新型神经网络，它在非线性逼近能力、分类能力和学习速度等方面均优于最常用的BP网络，且在应用于故障机理较为复杂的设备诊断时体现出较大的优势。
PNN是以概率统计思想和Bayes分类规则而构成的分类神经网络，与BP网络相比，PNN的优势在于能用线性学习算法来完成以往非线性学习算法所做的工作，同时又能保持非线性算法的高精度等特性。
PNN具有学习速度快、稳定性高、样本追加能力强等优点。
所以本文把WNN和PNN应用于对汽轮机组的故障诊断。
同时，因为汽轮机组设备的复杂性及运行环境的不确定性，且通过传感器所获得的设备状态信息也有不确定性。
因为存有这些不确定性，则会导致故障诊断的准确率下降。
基于汽轮机组模拟振动信号的故障诊断研究

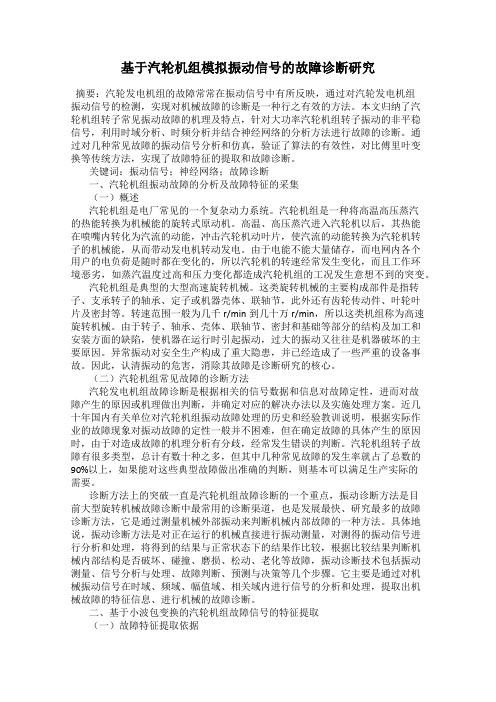

基于汽轮机组模拟振动信号的故障诊断研究摘要：汽轮发电机组的故障常常在振动信号中有所反映，通过对汽轮发电机组振动信号的检测，实现对机械故障的诊断是一种行之有效的方法。
