沥青混合料谢伦堡沥青析漏试验操作细则
沥青混合料试验规程
足表 T0628-1 中规定的精度要求。
表 T0628-1 控制和数据采集系统精度要求
测定值
精度
测定值
温度
0.1°c
158
52 T0732 沥青混合料谢伦堡沥青析漏试验
160
53
T0733 沥青混合料肯塔堡飞散试验
162
54
T0752 稀浆混合料湿轮磨耗试验
164
1 沥青弯曲蠕变劲度试验 （弯曲梁流变仪法）
一、目的与适用范围 1.1 本方法用弯曲梁流变仪测定沥青的弯曲蠕变劲度和 m 值。测 量的弯曲蠕变劲度范围为 20～1OOOMPa。
84
T0620 沥青运动粘度试验（真空减压毛细管
27
87
法）
28
T0624 沥青粘韧性试验
90
T0625 沥青旋转粘度试验（布洛克菲尔德粘
29
93
度计法）
30
T0654 乳化沥青与粗集料粘附试验
95
31
T0657 乳化沥青与水泥拌合试验
97
32
T701 沥青混合料取样法
99
33
T0661 聚合物改性沥青离析试验
2 沥青流变性质试验（动态剪切流变仪法）
一、目的与适用范围
1.1 本方法适用于测定沥青的动态剪切模量和相位角。沥青动态
剪切模量测量值的范围 0.1～lOMPa，相应的温度范围为 5～85℃。
1.2 本方法适用于原样沥青、压力老化后的沥青和薄膜烘箱（或
旋转薄膜烘箱）后的老化沥青。如用于含有颗粒的沥青，本标准试验
图 T0627-2 试件成型示意图（铝板） 1-醋酸盐塑料;2-0 形橡胶圈;3-沥青样品;4-铝模
2.2.7 不锈钢（厚）梁：长 127mm±2.Omm、宽 12.7mm±0.1mm、 厚 6.4mm 土 0.1mm；不锈钢（薄）梁：长 127mm±0.5mm、宽 12.7mm
沥青化验技术操作规程(3篇)
第1篇一、目的为确保沥青化验数据的准确性和可靠性，特制定本操作规程。
本规程适用于沥青及沥青混合料的各种化验工作。
二、适用范围本规程适用于沥青及沥青混合料的取样、试验、分析等化验工作。
三、操作规程1. 样品采集（1）样品采集前，应了解样品来源、生产日期、生产工艺等基本信息。
（2）根据样品特性，选择合适的取样工具和方法。
（3）取样时，应保证样品的代表性、均匀性。
2. 样品制备（1）将采集的样品放入烘箱中，在规定温度下烘干至恒重。
（2）将烘干后的样品用研钵研磨至规定细度。
3. 沥青含量测定（1）采用抽提法测定沥青含量。
（2）将研磨后的样品称取一定量，加入溶剂中，在规定温度下搅拌，使沥青充分溶解。
（3）用滤纸过滤，将滤液收集于烧杯中。
（4）将烧杯中的滤液加热蒸发，至沥青完全析出。
（5）将析出的沥青称重，计算沥青含量。
4. 沥青软化点测定（1）将研磨后的样品称取一定量，放入软化点测定仪的样品杯中。
（2）调整软化点测定仪的加热速度，使样品在规定时间内达到软化点。
（3）记录样品软化时的温度，即为沥青软化点。
5. 沥青针入度测定（1）将研磨后的样品称取一定量，放入针入度测定仪的样品杯中。
（2）调整针入度测定仪的加载速度，使针尖在规定时间内穿透样品。
（3）记录针尖穿透样品的深度，即为沥青针入度。
6. 沥青延度测定（1）将研磨后的样品称取一定量，放入延度测定仪的样品杯中。
（2）调整延度测定仪的拉伸速度，使样品在规定时间内达到断裂。
（3）记录样品断裂时的拉伸长度，即为沥青延度。
四、注意事项1. 操作过程中，应严格遵守相关安全规定，确保人身安全。
2. 仪器设备应定期进行校准和维护，确保试验结果的准确性。
3. 试验过程中，应保持环境整洁，避免样品污染。
4. 试验数据应准确记录，妥善保存。
五、附则本规程由沥青化验室负责解释，自发布之日起执行。
如遇重大修订，另行通知。
第2篇一、目的为确保沥青化验结果的准确性和可靠性，制定本规程，对沥青化验过程中的操作步骤、注意事项及质量控制进行规范。

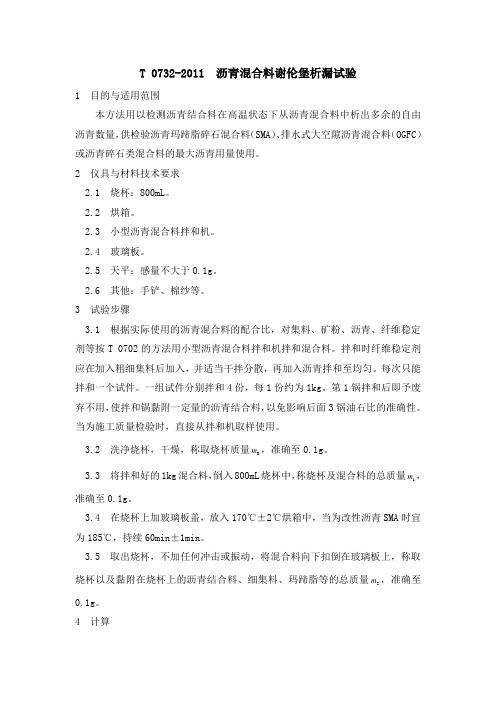

T 0732-2011 沥青混合料谢伦堡析漏试验
T 0732-2011 沥青混合料谢伦堡析漏试验1 目的与适用范围本方法用以检测沥青结合料在高温状态下从沥青混合料中析出多余的自由沥青数量，供检验沥青玛蹄脂碎石混合料（SMA）、排水式大空隙沥青混合料（OGFC）或沥青碎石类混合料的最大沥青用量使用。
2 仪具与材料技术要求2.1 烧杯：800mL。
2.2 烘箱。
2.3 小型沥青混合料拌和机。
2.4 玻璃板。
2.5 天平：感量不大于0.1g。
2.6 其他：手铲、棉纱等。
3 试验步骤3.1 根据实际使用的沥青混合料的配合比，对集料、矿粉、沥青、纤维稳定剂等按T 0702的方法用小型沥青混合料拌和机拌和混合料。
拌和时纤维稳定剂应在加入粗细集料后加入，并适当干拌分散，再加入沥青拌和至均匀。
每次只能拌和一个试件。
一组试件分别拌和4份，每1份约为1kg。
第1锅拌和后即予废弃不用，使拌和锅黏附一定量的沥青结合料，以免影响后面3锅油石比的准确性。
当为施工质量检验时，直接从拌和机取样使用。
3.2 洗净烧杯，干燥，称取烧杯质量m，准确至0.1g。
3.3 将拌和好的1kg混合料，倒入800mL烧杯中，称烧杯及混合料的总质量m，1准确至0.1g。
3.4 在烧杯上加玻璃板盖，放入170℃±2℃烘箱中，当为改性沥青SMA时宜为185℃，持续60min±1min。
3.5 取出烧杯，不加任何冲击或振动，将混合料向下扣倒在玻璃板上，称取烧杯以及黏附在烧杯上的沥青结合料、细集料、玛蹄脂等的总质量m，准确至20.1g。
4 计算沥青析漏损失按式（T 0732-1）计算。
1000102⨯--=∆m m m m m （T 0732-1） 式中：0m ————烧杯质量（g ）；1m ————烧杯及试验用沥青混合料总质量（g ）；2m ————烧杯及黏附在烧杯上的沥青结合料、细集料、玛蹄脂等总质量（g ）；m ∆————沥青析漏损失（%）。
5 报告试验至少应平行试验3次，取平均值作为试验结果。
沥青混合料试验规程
目录2.2.2加载系统：能向试件施加35mN ±5mN 的接触荷载，试验过程中将试验荷载1沥青弯曲蠕变劲度试验 （弯曲梁流变仪法）一、目的与适用范围1.1本方法用弯曲梁流变仪测定沥青的弯曲蠕变劲度和m 值。
测量的弯曲蠕变劲度范围为20～1OOOMPa 。
1.2本方法适用干原样沥青、压力老化后的沥青和薄膜烘箱（或旋转薄膜烘箱）后的老化沥青。
保持在980mN ±50mN 以内。
技术要求如下：1）加载系统要求：试验荷载的升压时间应不少于5s 。
开始试验时系统在0.5～5s内将接触荷载从35mN±5mN增加到初始试验荷载980mN±50mN，此时试验荷载应稳定在平均试验荷载±50mN之内，之后稳定在平均试验荷载±10mN。
2）加载轴：带有半径为6.3mm±1.3mm球形接触点。
3）荷载传感器：用来测量初始接触荷载和试验荷载。
最小量程应不小于2.00N，分辨率不小于2.5mN。
4）线性差动式位移传感器（LVDT）：量程不小于6mm，分辨率不小于2.5μm。
2.2.8标准砝码：通常需要4个,每个质量100.0g±0.2g，用于BBR荷载传感器的标定。
2.2.9标准温度计：分度值0.1℃；的浸入式玻璃液体温度计，用于检査温度传感器的温度。
塑料片：厚度为0.08～0.15mm的干净塑料片，塑料片不会因热沥青的作用而变形。
丙三醇一滑石粉混合物：用作金属模具内端面上的隔离剂。
可用20%的丙三醇和80%的滑石粉。
恒温浴液体：不被沥青吸附及不影响沥青性质的溶液。
液体在试验温度下的相对密度应不超过1.05，合适的液体包括乙醇、甲醇、稳定的异丙醇、丙三醇一甲醇一水的混合液（例如：60%的丙三醇，15%的甲醇,25%的水），也可使用其他试剂，但不得使用硅酮或含有硅酮类的混合物。
三、方法与步骤将模具清理干净，在模具的3个长金属部分的内表面涂一层石油基润滑脂，用润滑脂将塑料片平粘到金属上。
沥青混合料B卷
江苏省建设工程质量检测人员岗位考核试卷沥青混合料B卷一、单项选择题（共40题，每题1分，共40分。
）1.沥青混合料谢伦堡沥青析漏试验时，拌和机拌合混合料的加料顺序为（）。
A．粗细集料→纤维稳定剂→沥青B．沥青→纤维稳定剂→粗细集料C．粗细集料→沥青→纤维稳定剂D．沥青→粗细集料→纤维稳定剂2.沥青混合料肯塔堡飞散试验时，测得试验前试件的质量为456.3g，试验后试样的残留质量为432.5g，则该沥青混合料的飞散损失为（）%。
A．5.5 B．5.2 C．5.0 D．5.73. 某一组沥青混合料离心分离法测定沥青含量试验数据如下：则该组油石比为：（）A. 4.6%B. 4.4%C.5.1%D.3.4%4.水中重法测定沥青混合料试件表观相对密度时，测得干燥试件的空气质量1231.5g，水中质量746.6g，ρw取0.9971g/cm3，则该试件的表观密度为（）g/cm3。
A.2.540B.1.540C.2.532D.1.5355.进行沥青混合料拌合的标准总拌合时间为（）min。
A．2 B．3 C．4 D．56.用蜡封法测沥青混合料密度时，测石蜡对水的相对密度时，应测定重物在（）的水中质量。
A. 25±0.5℃B. 20±0.5℃C. 20±1.0℃D. 20±2℃7. 标准击实仪：由击实锤、φ98.5mm±0.5mm 平圆形压实头及导向棒组成。
通过机械将击实锤提起，从（）高度沿导向棒自由落下击实。
A. 475.2±1.5mmB. 475.2±1.0mmC. 457.2±1.5mmD. 457.2±1.0mm8.沥青混合料稳定度试验对试件加载速度是（）。
A . 10mm/minB . 0.5mm/minC . 1mm/minD . 50mm/min9.随沥青含量增加，沥青混合料试件密度将（）。
A .保持不变B .出现峰值C .减少D .增大10.压实沥青混合料密实度试验，含水率大于2%的沥青混合料试件应使用（）。
沥青混合料试验规程
青 衣
3、取样方法 3.1热拌沥青混合料
◆在沥青混合料拌合厂取样：在拌合厂取样时，宜用专用的容器装在拌 和机卸料斗下方，每放一次料一次样，顺次装入试样容器中，每次倒在 清扫干净的地板上，连续几次取样，混合均匀，按四分法取样至足够数 量。 ◆在沥青混合料运料车上取样：取样时，宜在汽车装卸一半后，分别用 铁锹从不同方向的3个不同高度处取样；然后混在一起用手铲适当拌合均 匀，取出规定数量 。在施工现场的运料车上取样时，应在卸料一半后从 不同方向取样，样品宜从3辆不同的车上取样混合使用。 注：在运料车上取样时不得仅从满载的运料车上取样，且不允许只在 一辆车上取样。
一、沥青混合料取样
1、目的与适用范围 本方法适用于在拌合厂及道路施工现场采集热拌沥青混合料或常温 沥青混合料试样，供施工过程中的质量检验或在试验室测定沥青混合料 的各项物理力学性质。所取的试样应有充分的代表性。
2、实验用具
铁锹、手铲、搪瓷盘或金属盛样容器、塑料编织袋、温度计、标签、 溶剂（煤油）、棉纱等
◆按本规程T 0702的方法拌制沥青混合料。当采用大容量沥青混合料拌 和机时，宜一次拌和；当采用小型混合料拌和机时,可分两次拌和。混合 料质量及各种材料数量由试件的体积按马歇尔标准密度乘以1.03的系数 求得。常温沥青混合料的矿料不加热。
4、轮碾成型方法 ⑴在试验室用轮碾成型机制备试件
试件尺寸可为长300mm×宽300mm×厚50~100mm。试件的厚度可 根据集料粒径大小选择，同时根据需要厚度也可以采用其他尺寸，但混 合料一层碾压的厚度不得超过100mm。 ◆ 将预热的试模从烘箱中取出，装上试模框架；在试模中铺一张裁好的 普通纸（可用报纸），使底面及侧面均被纸隔离;将拌和好的全部沥青混 合料（注意不得散失，分两次拌和的应倒在一起），用小铲稍加拌和后 青 均匀地沿试模由边至中按顺序转圈装入试模，中部要略高于四周。 衣
沥青检测操作规程(3篇)
第1篇一、目的为确保沥青检测的准确性和可靠性，本规程规定了沥青检测的基本操作步骤、注意事项及安全要求。
二、适用范围本规程适用于沥青混合料、沥青路面、沥青材料等沥青相关检测工作。
三、检测仪器与设备1. 沥青混合料马歇尔击实仪2. 沥青混合料流值仪3. 沥青混合料浸水马歇尔稳定度仪4. 沥青含量测定仪5. 粒度分析仪6. 沥青软化点测定仪7. 沥青针入度测定仪8. 温度计9. 秒表10. 电子秤四、检测步骤1. 样品准备（1）按照相关标准要求，采集沥青样品。
（2）将样品置于恒温箱中，使其达到试验温度。
2. 马歇尔击实试验（1）将恒温后的样品放入马歇尔击实仪中，按照规定进行击实。
（2）记录击实次数、试件高度、空隙率等数据。
3. 流值试验（1）将击实后的样品放入流值仪中，按照规定进行流值试验。
（2）记录流值数据。
4. 浸水马歇尔稳定度试验（1）将击实后的样品放入浸水马歇尔稳定度仪中，按照规定进行稳定度试验。
（2）记录稳定度数据。
5. 沥青含量测定（1）将沥青样品放入沥青含量测定仪中，按照规定进行测定。
（2）记录沥青含量数据。
6. 粒度分析（1）将沥青样品放入粒度分析仪中，按照规定进行粒度分析。
（2）记录粒度数据。
7. 沥青软化点测定（1）将沥青样品放入沥青软化点测定仪中，按照规定进行软化点测定。
（2）记录软化点数据。
8. 沥青针入度测定（1）将沥青样品放入沥青针入度测定仪中，按照规定进行针入度测定。
（2）记录针入度数据。
五、注意事项1. 检测过程中，应确保仪器设备处于正常工作状态。
2. 检测人员应熟悉相关标准要求，严格按照规程操作。
3. 检测过程中，应避免样品污染，确保数据准确。
4. 检测过程中，应保持室内温度恒定，防止样品温度变化。
5. 检测结束后，应将仪器设备擦拭干净，并放置于干燥通风处。
六、安全要求1. 检测过程中，应注意个人防护，佩戴防护眼镜、手套等。
2. 检测过程中，应避免与高温、高压设备接触，防止烫伤、高压伤害等。
沥青及其混合料试验步骤
沥青试样数量和试样准备方法一、沥青常规检测试样数量黏稠沥青或固体沥青不少于4kg，液体沥青不少于1L，沥青乳化液不少于4L。
二、试验方法及步骤（1）将装有试样的盛样皿带盖一同放入烘箱中，当石油沥青试样含有水时，烘箱温度为80℃左右，加热至沥青全部熔化后供脱水用。
当沥青中无水时，烘箱温度宜为软化点温度以上90℃，通常为135℃。
（2）当石油沥青含有水分时，将盛样皿放在可控温砂浴，油浴，电热套上加热脱水，不得采用电炉，煤气灶等加热，脱水时必须放石棉垫，时间不得超过30min，并用玻璃棒轻轻搅拌，在沥青温度不超过100℃的条件下脱水，最后沥青温度不宜超过软化点以上100℃。
（3）将盛样皿中的沥青通过0.6mm的过滤筛，不等冷却立即一次灌入各项试验模具中，（4）灌模过程中如果沥青温度下降，可放入烘箱中适当加热，反复加热次数不得超过2次。
沥青针入度试验一、沥青黏滞性、针入度含义，及两者之间关系。
黏度：是指沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞性。
针入度：是在规定温度及时间内，附加一定质量的标准针垂直贯入沥青试样的深度，是表征黏稠沥青条件黏度的一种指标。
（通常在25℃时测针入度）两者之间关系：均可以表现沥青黏度，二、沥青针入度试验方法1、目的、范围其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.01mm计。
2、仪具、材料技术要求①针入度仪：针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只。
针及针杆总质量为2.5g±0.05g，②盛样皿、恒温水槽、平底玻璃皿、温度计、计时器、盛样皿盖、溶剂（三氯乙烯）、电炉或砂浴、石棉网、金属锅、坩埚。
3、步骤：（1）准备工作：①按沥青试样准备方法准备试样；②按试验要求将恒温水槽调节到要求试验温度，保持稳定；③将试样注入盛样皿，试样高度超出预计针入度10mm，并盖上试样皿，盛有试样的盛样皿在10℃～30℃室温中冷却不少于1.5h（小盛样皿）、2h（大盛样皿）、3h（特殊盛样皿）后移入规定温度的恒温水槽中保温不少于1.5h（小盛样皿）、2h（大盛样皿）、2.5h（特殊盛样皿）；④调整针入度仪，使之水平，用三氯乙烯擦拭标准针。
浅析SMA-13沥青路面的施工质量控制
Ｓ ＭＡ 一 １ ３的矿料级 配是 以方孔筛 ４ ． ７ ５ ｍｍ
为基准 ， 在２ ７ ． ５ ％的基数上上下波动 ３ ％。 也就 油石质 稳 定度 空 隙率 流值 矿 料 间隙 有效 沥青 毛 体积相 理论 最大
是通过４ ． ７ ５ ｍ ｍ 方孔筛的 质量分数为 ２ ４ ． ５ ％、 兰
合某道路 工程 实 例， 从原材料、 配合比设计和施 工工艺等方面对 Ｓ Ｍ Ａ 一 １ ３ 沥青混合料的施 工质量进行控制， 确保 沥青路
面的施 工质 量 。
关键词
Ｓ ＭＡ一 １ ３ ； 沥青路 面 ； 施工质量
１ 工 程概 况
某道路 工程位 于福 州马尾 区快安 片区 ，西起 江滨 东大 道， 由西 向东北方 向延伸 ， 止于魁岐路 。道路全长 ５ ９ ６ ． ６ ｍ， 道
０ ～ ２ ． ３ ６ ｍｍ， 并标识为 甜 料 。 细集 料 的各 项 性 能 指 标 详 表 ３所 示， 试验结果满足技术要求。
・
５１・
一 路桥 工程
翘
４所示 ， 试验结果满足技术要求 。
表 ４ 矿粉 主 要 性 能 指 标 与试 验 结 果
２ ０ １ ５ ． 年
本工程矿粉采用采石场 的 自产矿粉 ， 矿粉各项性能指标详表
第１ １ 期（ 总第 １ ７ ５ 期）
翘
路 桥 工 程 ■
浅析 Ｓ ห้องสมุดไป่ตู้Ａ 一 １ ３沥 青 路 面 的 施 工 质 量 控 制
刘 千 朗
（ 福 建 中巨建设 工程有 限公 司， 福 建 福州 ３ ５ ０ ０ ０ ０ ）
摘 要 Ｓ ＭＡ 因水稳定性 良好和高温抗车辙 能力强等两大突出优点被 广泛应 用于高速公路和 市政道路 工程 。结
沥青混合料谢伦堡沥青析漏试验检测方案
沥青混合料谢伦堡沥青析漏试验检测方案一、试验器材和试验原料准备1.谢伦堡管：谢伦堡管是进行沥青析漏试验的主要仪器。
其特点是有一个带有盖子的平底玻璃管，盖子上有一个刻度瓶，可以用来测量流出的沥青量。
为了准确测量，尺度毛细管应与带有瓶盖的塞子严密贴合。
2.温控器：用于将试验温度保持在恒定的范围内，一般要求±0.1℃的温度控制精度。
3.压力表：用于测量谢伦堡管内的压力变化。
4.称量器：用于测量试验用的沥青、粗骨料和细骨料等试验原料的质量。
5.平衡器：用于测量试验用的沥青、粗骨料和细骨料等试验原料的质量。
二、试验试件制备1.根据试验要求，准备所需的混合料和沥青。
2.将混合料进行加热到试验温度，并保持一定的温度恒定时间。
3.将试验温度下的沥青加热至液态，并使其温度保持一定的恒定时间。
4.将混合料和沥青充分搅拌均匀，然后倒入谢伦堡管中。
5.将谢伦堡管放入温控器中，保持一定的试验温度，并等待一定时间以使试料达到试验温度。
三、试验过程1.打开温控器，将谢伦堡管放入温控器中，使试料达到试验温度。
2.在试料达到试验温度后，将谢伦堡管安装在带有尺度毛细管的塞子上，并将其紧密贴合在谢伦堡管的盖子上。
3.将谢伦堡管放入一定深度的水槽中，并使水槽中的水与谢伦堡管中的水平面保持一致。
4.使用压力表测量谢伦堡管内的压力变化。
5.观察谢伦堡管中的沥青析漏情况，并在试验过程中记录观察结果和试验时间。
四、试验结果分析根据谢伦堡管中沥青析漏的情况和试验时间，可以分析出沥青混合料的水稳定性和油石分离情况。
通常情况下，沥青混合料中的沥青析漏时间越长，其水稳定性越好。
而沥青析漏量越小，油石分离现象越不明显，其水稳定性越好。
以上就是沥青混合料谢伦堡沥青析漏试验检测方案的详细介绍。
通过对沥青混合料进行谢伦堡沥青析漏试验，可以评估其抗水性和抗老化性能，为沥青混合料的品质检测和改进提供重要的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混合料谢伦堡沥青析漏试验操作细则
1.总则
本细则用以检测沥青结合料在高温状态下从沥青混合料析出并沥干多余的游离沥青的数量，供检验沥青玛蹄脂肪碎石类混合料的最大沥青用量使用。
1.1.本细则参照现行规范JTJ052―2000编制。
2.仪器设备
2.1.烧杯：800mL 。
2.2.烘箱。
2.3.小型沥青混合拌料和机或人工炒锅。
2.4.玻璃板。
2.5.天平：感量不大于0.1g 。
2.6.其它：拌和机、手铲、棉纱等。
3.试验步骤
3.1.参照现行规范《JTJ052―2000》。
4.数据处理
4.1沥青析漏损失按式计算。
1000102
⨯--=∆m m m m m 式中：m 0—烧杯质量，g ；
m 1—烧杯及试验用沥青混合料总质量，g ；
m 2—烧杯以及粘附在烧杯上的沥青结合料，细集料，玛蹄脂等的总质量，g ； △m —沥青析漏损失，%。
5.结果评定
6.相关文件
6.1.试验报告管理程序。
7.相关记录
7.1.《沥青混合料谢伦堡沥青析漏试验记录》。
