电容器保险损坏引起的事故分析事故经过（1）2001年12月7日14时15分，某集团公司电气厂水汽电工班值班人员在MCC02B段PF-02B电容器柜更换控制回路的螺旋保险，因无合适的保险，自行用保险丝搭接，送电时，该柜发生短路，造成MCC02B 段失电，使动力厂锅炉车间B台225t/h高压蒸汽锅炉跳车，迫使合成氨厂退出生产，损失巨大。
原因分析（2）1．更换保险丝后，电容器投运，即电容器进行充电，由于电容器在退出运行时，放电装置可能未进行有效的放电（国外设备以电感线圈放电，国内设备以信号灯方式放电），此时，电容器储存的电荷能量很大，电容器的两极上残留一定电压，残留电压的初始值为电容器组的额定电压。
电容器组在带电荷的情况下，如再次合闸投入运行，就会产生很大的冲击合闸涌流和很高的过电压，使电气设备的局部绝缘损坏，造成三相短路。
2．当更换保险后，电容器柜投入运行时，由于更换的自制保险接触不良，导致接触器频繁的分合动作。
从电容器的运行特性来看，每次从电源断开时，为防止电容器带负荷，必须进行充分的放电，使电容器的残留电压在容器组切断30秒内下降到初始值的10%以下。
但是，接触器处于分合频繁动作，放电时间短，当接触器再次吸合时，电容器产生很高的过电压，造成设备的局部绝缘损坏，发生短路。
采取措施（3）1．电容器发生短路跳闸、熔丝熔断等现象后，应立即进行检查，在未查出原因之前不得再次合闸。
2．各接触点应接触良好，外壳及构架接地的电容器组，与接地网的连接要牢固可靠。
3．放电电阻的阻值和容量应符合规程要求，并经试验检查合格，严禁随意更换。
4．电容器组每次拉闸之后，必须通过放电装置随即进行放电，待电荷消失后再合闸，电容器组再次合闸时，必须在断开3分钟之后进行。
运行规范（4）1．正常情况下，电容器的投入或退出应根据系统无负荷涌流或负荷功率因数以及电压情况而定，原则上，按供电局对功率因数给定的指标决定是否投入并联电容器。
但是，一般情况下，当功率因数低于0.85时，投入电容器组。
电气安全事故案例分析
随着现代化的发展,人们无论在工作中还是在日常生活中，工业电气化设备和家用电气化设备普及，接触电气的机会越来越多.因此而引发电气事故、引起火灾或爆炸、损坏电气设备,影响正常供电等事故也越来越多，给国家和家庭造成了巨大的财产和生命损失.然而大多电气事故的教训,都是缺乏电气安全知识,违章操作和思想麻痹是造成电气事故的重要原因。
本章一些电气安全事故是本人多年经历过，有些是地方报道的真实案例。
在此通过活生生的人身触电伤亡、火灾、爆炸、设备损坏、停电的电气事故,介绍发生的原因和防范措施。
加强电气安全知识教育，敲响警钟，提醒大家时时、事事、处处注意安全用电，避免电气安全事故的发生。
一违章作业，触电身亡1。
某机械厂,7月的一天，中午12点过几分钟某修理工想利用大家都去饭堂吃饭的时间，停电检修一台设备，另一职工因上午请了一会假，中午匆匆赶来上班，赶到车间满头汗，一开电扇没电,就把闸刀送上，因为修理工蹲在设备的后面修电机，他没有仔细看，结果修理工当场身亡.原因是修理工没挂停电牌违章作业。
2。
某酒店服务员使用吸水机,吸水机插头损坏，他把插头卸掉，直接把插头的三条线（一条火线、一条零线、一条接地保护线）错把接地保护线插在二孔插座中的火线上,他一手去开吸水机的开关，一手触到吸水机的金属部分，本身脚下潮湿有水，当场触电身亡，因接地保护线是接在设备的金属上。
原因是缺乏电气安全知识，无牌违章工作。
3.某地正在施工中的住宅楼将要封顶时,一青年站在脚手架上给阳台穿钢筋，当他双手拿着一根ф16毫米6米长的钢筋向脚手架伸出时，钢筋顶部碰到离住宅不到2米10KV架空线上，一声惨叫，双手和一只脚都被烧掉，惨不忍睹,年仅29岁。
原因是违反国家电力安全法违章建房。
4.某一住户，中年妇女到冰箱取食品准备做饭，谁知道刚一摸到冰箱门被电打的全身麻木，吓的半死。
后来经过检查分析原因，发现冰箱对地电压确实220V。
拔掉冰箱电源插头检查,冰箱又无问题，问题出在什么地方？又检查电流三扁孔插座，发现插座接地保护线桩接了一条线与零线串联，因为在此地区很多家庭中没有接地保护线和漏电开关,询问得知,原来此冰箱以前接触时，有轻微的麻手,后来请来一个低级电工来检查,是他接的.从此埋下隐患,刚好她家中的零线与火线不知当天被谁对换了,造成冰箱电器成为导电体，险出人命。
10起电气安全事故案例分析
2、原因分析
缝包机的电缆线长约20m，由3种不同规格
的电缆线拼接而成，而且线头包裹不好。 检查电缆线的质量，均属伪劣产品。
事故现场未见漏电保护器。 当时因阴雨连绵，加上该化工产品吸水性
较强，电缆粘料潮湿，又由于韩某脚上布 鞋被水浸透，鞋的对地电阻实际很小。
3、防范错施
强化安全意思，
注重“安全第一、 预防为主、综合 治理”的方针。
2、原因分析
鄢某严重违反《电气安全检修规程》中“不准带电检修
作业”的规定。心存侥幸，冒险蛮干，在该电容柜完全 可以断电检修的情况下，却带电检修作业，是发生事故 的主要原因。 鄢某在检修前，未编制设备检修方案，未填写检修任务 书，未办理设备检修许可证，更没有与岗位操作人员取 得联系，趁操作人员中午买饭的时候，想偷偷地把保险 换掉，使自己的违章行为神不知鬼不觉，是发生事故的 一个重要原因。 安全管理不到位，不严格，有死角。规章制度制定的不 少，讲的也多，但落实的不够，违章行为没有真正得到 有效消除。
2、原因分析
电源线进配电箱处无套管保护，金属箱体
电线进口处也未设护套，使电线磨损破皮。
电气开关的选用不合理、不匹配，漏电保
护装置参数选择偏大、不匹配。
现场施工用电管理不健全，用电档案建立
不健全。
3、防范错施
加强施工现场用电安全管理。 对现场用电的线路架设、接地装置的设置、
电箱漏电保护器的选用要严格按照用电规 范进行。 建立健全施工现场用电安全技术档案，包 括用电施工组织设计、技术交底资料、用 电工程检查纪录、电气设备试验调试纪录、 接地电阻测定纪录和电工工作纪录等。
二、违章接线
1、事故经过
工人触电
1997年12月21日,在汕头建安公司承建的 天河北路光大银行大厦工地,操作工陈苛发现 潜水泵开动后漏电开关动作,便要求电工把潜 水泵电源线不经漏电开关接上电源，起初电 工不肯，但在陈的多次要求下照办。潜水泵 再次启动后，陈拿一条钢筋欲挑起潜水泵检 查是否沉入泥里，当陈挑起潜水泵时，即触 电倒地，经抢救无效死亡。
变电所常见故障的分析及处理方法
变电所常见故障的分析及处理方法变电所常见故障的分析及处理方法一、仪用互感器的故障处理当互感器及其二次回路存在故障时，表针指示将不准确，值班员轻易发生误判定甚至误操作，因而要及时处理。
1、电压互感器的故障处理。
电压互感器常见的故障现象如下：（1）一次侧或二次侧的保险连续熔断两次。
（2）冒烟、发出焦臭味。
（3）内部有放电声，引线与外壳之间有火花放电。
（4）外壳严重漏油。
发现以上现象时，应立即停用，并进行检查处理。
1、电压互感器一次侧或二次侧保险熔断的现象与处理。
（1）当一次侧或二次侧保险熔断一相时，熔断相的接地指示灯熄灭，其他两相的指示灯略暗。
此时，熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不准确；用电压切换开关切换时，三相电压不平衡；拉地信号动作（电压互感器的开口三角形线圈有电压33V）。
当电压互感器一交侧保险熔断时，一般作如下处理：拉开电压互感器的隔离开关，具体检查其外部有元故障现象，同时检查二次保险。
若无故障征象，则换好保险后再投入。
如合上隔离开关后保险又熔断，则应拉开隔离开关进行具体检查，并报告上级机关。
若切除故障的电压互感器后，影响电压速断电流闭锁及过流，方向低电压等保护装置的运行时，应汇报高度，并根据继电保护运行规程的要求，将该保护装置退出运行，待电压互感器检修好后再投入运行。
当电压互感器一次侧保险熔断两相时，需经过内部测量检查，确定设备正常后，方可换好保险将其投入。
（2）当二次保险熔断一相时，熔断相的接地电压表指示为零，接地指示灯熄灭；其他两相电压表的数值不变，灯泡亮度不变，电压断线信号回路动作；功率表，电度表读数不准确电压切换开关切换时，三相电压不平衡。
当发现二次保险熔断时，必须经检查处理好后才可投入。
如有击穿保险装置，而B相保险恢复不上，则说明击穿保险已击穿，应进行处理。
2、电流互感器的故障处理。
电流互感器常见的故障现象有：（1）有过热现象（2）内部发出臭味或冒烟（3）内部有放电现象，声音异常或引线与外壳间有火花放电现象（4）主绝缘发生击穿，并造成单相接地故障（5）一次或二次线圈的匝间或层间发生短路（6）充油式电流互感器漏油（7）二次回路发生断线故障当发现上述故障时，应汇报上级，并切断电源进行处理。

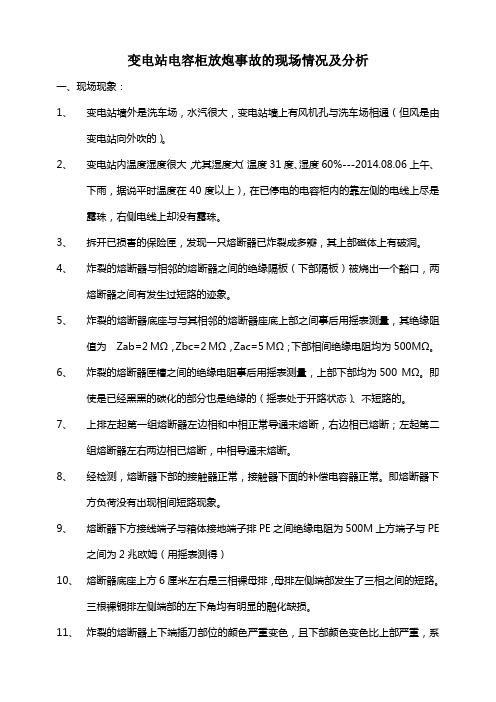

电容补偿柜熔断器炸裂原因分析
变电站电容柜放炮事故的现场情况及分析一、现场现象：1、变电站墙外是洗车场，水汽很大，变电站墙上有风机孔与洗车场相通（但风是由变电站向外吹的）。
2、变电站内温度湿度很大，尤其湿度大（温度31度、湿度60%---2014.08.06上午、下雨，据说平时温度在40度以上），在已停电的电容柜内的靠左侧的电线上尽是露珠，右侧电线上却没有露珠。
3、拆开已损害的保险匣，发现一只熔断器已炸裂成多瓣，其上部磁体上有破洞。
4、炸裂的熔断器与相邻的熔断器之间的绝缘隔板（下部隔板）被烧出一个豁口，两熔断器之间有发生过短路的迹象。
5、炸裂的熔断器底座与与其相邻的熔断器座底上部之间事后用摇表测量，其绝缘阻值为Zab=2MΩ，Zbc=2MΩ，Zac=5MΩ；下部相间绝缘电阻均为500MΩ。
6、炸裂的熔断器匣槽之间的绝缘电阻事后用摇表测量，上部下部均为500MΩ。
即使是已经黑黑的碳化的部分也是绝缘的（摇表处于开路状态）、不短路的。
7、上排左起第一组熔断器左边相和中相正常导通未熔断，右边相已熔断；左起第二组熔断器左右两边相已熔断，中相导通未熔断。
8、经检测，熔断器下部的接触器正常，接触器下面的补偿电容器正常。
即熔断器下方负荷没有出现相间短路现象。
9、熔断器下方接线端子与箱体接地端子排PE之间绝缘电阻为500M上方端子与PE之间为2兆欧姆（用摇表测得）10、熔断器底座上方6厘米左右是三相裸母排，母排左侧端部发生了三相之间的短路。
三根裸铜排左侧端部的左下角均有明显的融化缺损。
11、炸裂的熔断器上下端插刀部位的颜色严重变色，且下部颜色变色比上部严重，系过热所致（系熔断器插入后没有被夹紧接触不良造成，）。
12、炸裂的熔断器下方进线接线螺丝有接触不良现象，紧固时能够拧动，但仅能拧动半圈的样子（用螺丝刀紧固了）。
13、炸裂的熔断器左侧相邻的熔断器组也被波及，熔断器座受损，熔断器外观也有轻微破损。
14、三相裸母排的短路放炮部位的三个绝缘子拆下后用摇表测得未被击穿，绝缘良好。
电容柜爆炸
原因：1避雷器有炸裂，避雷器没有起到保护作用！2：大容量的电容投切接触器的上级保护应用熔断器保护，熔断器的短路分断能力（15KA)比小型微断开关（6KA-10KA)要高；3:弧光短路主要在微型断路器的上口，应该是该附近的接线有松动或导线绝缘不好短路！这样的问题是电容柜长时间不维护引起的电容补偿的时候会产生很大的震动长时间不维护会导致所有开关的螺丝松动当接触器合闸的瞬间产生较大的涌流及震荡产生高压所致个人意见因本人也遇到过同样的事是不是投切震荡产生高压，发生弧光短路，而断路器分断电流又承受不了这么大的电流而崩裂这个很平常，一般来说是谐波造成的，当配电室谐振了，瞬间电压超过电容器额定电压的1.7倍左右电容器就会发热甚至爆炸，正常电容器的运行电压有400V 415V 450V，很多但是谐振时的电压会到达7倍甚至更高。
谈一一点看法：电容补偿柜有的是使用上的问题,通过减少投切振荡几率来解决，投切振荡是指电容器组中反复不间断地投入和切除这样一种不稳定的运行状态，元器件频繁通断，会加速老化、缩短使用寿命，因此运行时应尽可能地减少其投切几率。
它的形成主要有以下两方面原因：1)当系统运行在某种状态时，投入一组电容器后，系统就形成过补偿。
如此反复投切，使到系统中负载功率因数发生变化并满足工作的条件后，才停止投切。
对此可采取以下的两种方法来缓解：①选择合适的无功功率自动补偿器。
目前常用方式有两种：一种是cosφ值，不论系统中负荷值多少，只要cosφ值高出或低于设定值，自动补偿仪即发出“投入”或“切除”的指令；另一种是按系统中感性负荷值的大小作为采样点，如果系统中的感性负荷小于补偿仪的设定值，此时系统中虽然cosφ较低，补偿仪亦不会发出“投入”指令，就可适当减少了投切几率。
②将电容器等容分组改为不等容分组。
目前大多数电容屏均为等容组，即每项组电容器的容量是相等的。
如果将其中一组电容的容量减少，或者原额定容量相等而额定电压400V等级的电容器改为额定容量相等而额定电压为500V等级的电容器作降容使用(降压后的容量为原额定容量的64%)，亦能减少投切几率。
耦合电容器事故分析与预防
耦合电容器事故分析与预防摘要：耦合电容器是电力系统中重要的电气设备之一，在现场运行过程中时常会出现烧毁和爆炸的事故，为电能的安全生产带来很大隐患。
基于此，笔者结合多年现场工作经验，对事故的原因进行了总结分析，并提出了预防的措施。
关键词：耦合电容器事故分析处理耦合电容器是用来在电力网络中传递信号的电容器，主要用于工频高压及超高压交流输电线路中，可以使强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。
带有电压抽取装置的耦合电容器除以上作用外，还可抽取工频电压供保护及重合闸使用，起到电压互感器的作用。
近些年来，耦合电容器的烧损和爆炸事故时有发生，而且这些电容器在事故前所做的预防性试验都合格，投运后不久就发生事故。
例如，某台型耦合电容器，预防性试验合格后，投运不到20天就发生粉碎性爆炸。
因此耦合电容器的事故原因分析和防止措施的研究引起现场的广泛重视。
一、事故原因分析现场事故分析表明，事故的主要原因是制造质量问题，其表现为：电容芯子受潮有的厂家对电容芯子烘干不好，残留较多的水分，有的厂家元件卷制后没有及时转入压装车间压装，造成元件在空气中滞留时间太长，使电容芯子受潮，形成隐患。
密封不良主要是橡胶密封垫质量不佳，它的油泡溶胀率达不到要求；其次是密封性检查不严；另外是在装配时螺栓紧得不当或经长途运输而松动，从而使密封失效，导致渗漏油，影响绝缘性能。
例如，某台型耦合电容器烧损就是由于渗漏油引起的。
再如，某台型耦合电容器在运行中爆炸，主要原因是盖板上的密封螺栓压接不紧，耐油橡胶垫不起密封作用，雨水沿密封螺栓进入耦合电容器内部，使绝缘降低，造成击穿爆炸。
结构设计不合理有的出厂成品不能保证在运行温度下恒正压，有的不装或少装扩张器；有的在常压下注油，因而会出现负压，容易受潮。
在浙江的6台耦合电容器事故中，非压力注油而造成的有5台，山东在5台事故中占4台。
夹板在制造和加工时有缺陷现场解剖发现，采用环氧玻璃丝板或酚醛布板作为底材热压成形时，浸渍性差、粘结力差，容易形成气隙，或在割制加工中严重受潮，这些原因都可能使夹板在运行电压下发生局部放电，从而降低夹板的绝缘性能。
无功补偿电容器组的事故原因分析及对策
无功补偿电容器组的事故原因分析及对策王坤，李晨，李艳军（郑州供电公司，河南郑州450006）摘要：本文分析了造成变电站无功补偿电容器组损坏事故的多种原因，并根据不同情况给出了合理的防范措施和对策，实践证明，采用这些方法可以有效提高电容器组运行的安全性。
关键词：变电站；电容器组；事故分析；对策Analysis of Accident Cause and Countermeasure on Capacitor Bank for Reactive Power CompensationWANG Kun, LI Chen, LI Yan-jun(Zhengzhou Power Supply Company, Zhengzhou 450006, China)Abstract:Different reason which result in destruction accident on capacitor bank for reactive power compensation in substations was analyzed in this paper. Reasonable countermeasure was introduced according to actual conditions. It is proved that these measure can greatly improve the operation security of capacity bank.Key words: substation; capacitor bank; accident analysis; countermeasure1 引言在电力系统中，为了提高系统的功率因数，减少损耗以及调整电压，在各级变电站里广泛使用并联电容器组进行系统的无功补偿，这些电容器组的正常运行对保障电力系统的供电质量与效益起重要作用。
对一例因设备选择不当引起并联电容器事故的分析
对一例因设备选择不当引起并联电容器事故的分析作者：孟令恺来源：《消费电子》2012年第09期摘要：笔者结合一例因设备选择不当而引起的三起并联电容器爆炸事故，对事故的原因分析与处理进行了总结，具有一定的借鉴意义。
关键词：并联电容器选择爆炸中图分类号：TM53 文献标识码：A 文章编号：1674-7712 (2012) 10-0212-01一、引言某站投入第1组10kV，8016kvar（每相8台）的并联电容器，采用接线形式为单星形，且为框架围栏式结构、户外半露天。
该组电容器在投产运行后的两个多月内连续产生3起爆炸事故，累计损毁4台电容器。
炸碎的瓷套管碎片打坏了一只硬铝排户外支柱绝缘子、一只放电线圈套管和照明日光灯管，另外还导致一回10kV出线跳断路器。
经过深入分析，确定为该事故是因设备选择不当而引起的，下面，笔者即对事故的处理进行总结，以期为广大现场技术人员提供借鉴。
二、事故现场情况（一）第一次事故过程电容器组在安装完毕后经调试合格投入运行，其主变压器的高压分接头设置在第12档位，即为107.25kV档，母线电压高压114kV，低压11.1kV，电容器电流450A。
某日19：10时在巡检过程中发现，B相的第4号和5号电容器保险脱落，保护没有反应。
于是调度命令将其退出运行，然而在19：15时的人工分闸过程中，户外的电容器产生剧烈爆炸，经详细检查发现第2号和5号的保险跌落，油箱鼓肚胀裂，变压器油喷洒满地。
2号电容器有两只瓷套管被炸坏，飞出的碎片将A相硬铝排的一个户外支柱绝缘子击坏，另外网栏外房顶的日光灯管也被炸碎。
事故时有一回10kV出线，速断保护动作跳闸。
事故后进行检查，发现接地保护BY－4晶体管继电器并未接通电源，安装后也没有按照规定做整组模拟试验，亦即相当于没有投入该项保护。
安装的MOA避雷器由于并未装设放电记录器，因此对其是否动作不能做出准确判断。
跳闸的10kV线路长3.5km，末端针式绝缘子击穿造成相间短路，出线速断跳断路器。
一起35kV户外框架式电容器组事故分析
其 中 3 只试 品 在 做
，
1 1 In
２ 故 障前 系统 情 况
表 １ 系统 电压 情 况
额 定 频率 ，
（ ｚ Ｈ）
内部电气联接 （ 元件 串并数） １ ３串 ６并
继 电保 护 人 员 对该 变 电 站 进 行 了谐 波 测 试 ，
固体 绝缘 介 质
１ ６＋１ ｌｎ 度 的 聚 丙烯 薄 膜 ８ａ 厚 ， ｒ 苄 基 甲苯 ７ａ 厚 度 的铝 箔 折 边 凸 出 １ ． ｍ 敞开 式 单 根结 构
、
产 品 并 联 的 电 容 器 放 电能 量 共 同作 用 下
大 量 同时 熔 掉
， ，
，
内熔 丝
，
) 在 ) 在 )
A
B
C
两 相 间发 生 了 相 间 短 路
，
短路 电
使额定 电流 的 2 0
2
B
、
倍
。
产生 大 量 气 体
5
&
，
最 终 导 致外 壳 破 裂 或严 重 变形
维普资讯
第 ３ 卷 ６ ２０ ０ ８年 ６月
云
南
电
力
技
术
Ｖ １３ ０ ３ ０． ６ Ｎ ． Ｊｎ ２ ０ ｕ．０８
ＹＵＮＮＡＮ ＥＣＴＲＩ ＰＯＷ ＥＲ ＥＬ Ｃ
一
起 ３ｋ ５ Ｖ户 外框 架 式 电容器 组 事 故分 析
李 东
１ 型并 联 电 容器 ，从 ３台产 品 中外 壳 有 异 常 的 Ｗ
选 ２台， 电容器基 本参数 见表 ２ 、表 ３ 。
表 ２ 电 容器 基 本 参 数
额 定 电压 ｕ 额定 电容 ｃ 额 定 电流 Ｉ ， ， ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

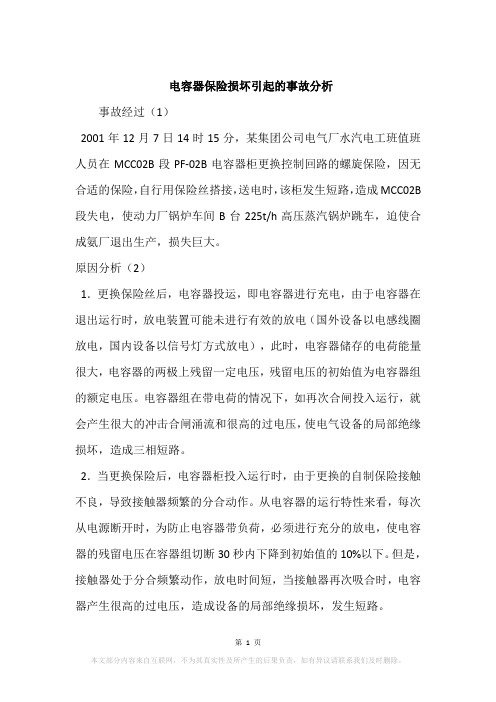

电容器保险损坏引起的事故分析
