电气控制与PLC实训教程 第八章
《电气控制及PLC》实训指导书
电气控制及PLC实训指导书机电工程系项目一、PLC的硬件、软件环境及逻辑指令一、实训课时：4二、实训目的1、了解PLC的硬件使用环境；2、了解PLC的软件环境及组成；3、能使用软件新建项目、编译程序及下载程序。
4、熟悉PLC实验装置及实验箱，S7-200系列编程控制器的外部接线方法5、了解编程软件STEP7的编程环境，软件的使用方法。
6、掌握与、或、非逻辑功能的编程方法。
三、实验器材1、PC机一台2、KCBC-02D实验装置3、编程电缆一根4、导线若干四、实训内容工业自动化综合控制装置，应具有漏电保护装置和过流保护装置；交流380V电源输出；交流220V电源输出；直流24V电源输出等。
（1）工作电源：AC380±5%（三相五线），50HZ；（2）环境温度：-50℃～40℃；（3）相对湿度：≤85%RH（250℃）；1、编程电缆计算机 PLC2、软件的安装1、在我们提供的光盘中的根目录下找到Setup。
exe文件，运行Setup。
exe，开始安装。
安装向导将引导你完成整个安装过程。
2、安装完成后，在桌面上会创建一个快捷方式。
3、软件的使用1、双击桌面上的快捷方式，启动程序。
2、从文件菜单中点击新建命令，输入程序，并保存项目文件。
3、在< 编译 > 菜单下选择 <梯形图→指令 >，检查程序语法正确与否，直至没有错误。
4、点击< 通讯 >菜单下 <PC→PLC >。
（在做这步工作之前，请先用编程电缆将电脑的串口和PLC主机的通讯口连接起来，并打开电源。
）将程序下载至PLC 主机内的存储器中。
5、再选择< 运行PLC >命令，就可以运行你自已的程序了。
6、在运行模式中，你可以选择< 线上模式 >，来查看各输入输出端口、内部触点的运行状态，以确定程序设计是否正确，提高你的调试效率。
4、软件组成菜单栏工具栏编程区左母线状态栏主界面5、逻辑指令1）、基本指令编程练习的实验面板图6-1-1基本指令编程练习的控制面板上图中上面几列接线孔，通过防转叠插锁紧线与PLC的主机相应的输入输出插孔相接。
电气控制与PLC应用-电气控制实训教案
电气控制与PLC应用-电气控制实训教案第一章：电气控制基础1.1 电气控制概述了解电气控制的基本概念、分类和应用领域。
掌握电气控制系统的组成和功能。
1.2 常用低压电器熟悉常用的开关、接触器、继电器、保护器等低压电器的结构和原理。
学习电器符号和功能，并能够识别和应用。
第二章：电气控制线路设计2.1 控制电路的基本设计原则掌握控制电路设计的基本原则和方法。
学习如何选择合适的控制电器和保护元件。
2.2 常用控制电路学习常用的控制电路图和原理，如启动、停止、正反转、调速等。
分析实际电路图，并进行解读和应用。
第三章：PLC基础3.1 PLC概述了解PLC的定义、功能和工作原理。
掌握PLC的组成部分和各部分的作用。
3.2 PLC编程软件的使用学习PLC编程软件的安装和界面操作。
熟悉编程软件的功能和编程的基本操作。
第四章：PLC编程技术4.1 PLC编程语言学习PLC编程的基本语言，如指令表、逻辑功能图、功能块图等。
掌握不同编程语言的特点和应用场景。
4.2 常用PLC指令学习常用的PLC指令及其功能和使用方法。
掌握指令的编程和应用技巧。
第五章：电气控制与PLC应用实例5.1 电动机控制实例分析电动机控制系统的需求，设计电气控制电路。
利用PLC实现电动机的控制，并进行编程和调试。
5.2 自动化生产线实例了解自动化生产线的组成和工作原理。
学习如何利用PLC实现生产线的控制和自动化。
第六章：常用PLC品牌及选型6.1 常用PLC品牌介绍熟悉国内外常见的PLC品牌，如西门子、三菱、欧姆龙等。
了解各品牌PLC的特点、性能和应用领域。
6.2 PLC选型原则掌握PLC选型的原则和步骤。
学习如何根据实际应用需求选择合适的PLC型号。
第七章：PLC系统设计与调试7.1 PLC系统设计学习PLC系统设计的一般流程和方法。
掌握PLC系统硬件选型、软件编程、参数设置等环节。
7.2 PLC系统调试与维护学习PLC系统的调试方法和技巧。
电气控制与PLC实训教程教学课件
PLC控制系统设计
系统设计流程
包括需求分析、硬件配置、软件编LC、输入/输出模块、人机 界面等设备。
控制系统软件设计
根据工艺流程和控制要求设计程序结构，编写控制逻 辑和算法，实现自动化控制功能。
广泛应用于汽车制造、化工、 食品加工、钢铁、造纸等各个 行业，成为现代工业自动化控 制的核心设备之一。
PLC的基本结构和工作原理
基本结构
包括中央处理单元（CPU）、存储器、输入/输出模块、电源等部 分。
工作原理
通过扫描方式依次读取输入信号，按照程序执行运算和控制操作， 通过输出模块驱动外部负载。
扫描周期
03
实训项目与实践操作
BIG DATA EMPOWERS TO CREATE A NEW
ERA
电机正反转控制实训
掌握电机正反转的基本原理
学生通过此实训，将学习如何使用PLC控制电机正反转。首先，他们需要理解电机正反转的电气原理，包括如何通过改变输 入电压的相序来实现电机的正反转。然后，他们将学习如何编写PLC程序来控制电机的正反转，并进行实际操作，验证程序的 正确性。
ERA
电气控制系统的组成
1 2
控制装置
用于接收输入信号，根据预设逻辑产生输出信号 ，控制被控设备。
被控设备
接受控制装置的输出信号，根据信号执行相应的 动作。
3
传输介质
连接控制装置和被控设备的媒介，用于传输信号 。
常用低压电器
断路器
用于切断或接通电路，保护电路免受过载、短路等故障的损害。
接触器
用于接通或断开电动机等主电路，具有低电压释放功能。
04
电气与PLC控制技术第8章PPT课件
【例8- 2】：某化工反应装置完成多种液体的化 合工作，连续生产。使用PLC完成物料的比例投 入及送出，并完成反应装置的温度控制工作。反 应物料的比例投入根据装置内的酸碱度经运算控 制有关阀门的开度实现，反应物的送出根据进入 物料的量经运算控制料阀门的开度实现。温度控 制使用加温及降温设备。温度需维持在一个区域 内。
23 电气与PLC控制技术PLC控制技术PLC控制技术 PLC控制技术PLC控制技术PLC控制技术PLC控
24 电气与PLC控制技术PLC控制技术PLC控制技术 PLC控制技术PLC控制技术PLC控制技术PLC控
8.3.2传送指令 ②传送类指令 传送指令MOV (D)MOV(P) 指令编号为FNC12，该指令的功能是将源数据传送到
化学工业出版社
电气与PLC控制技术

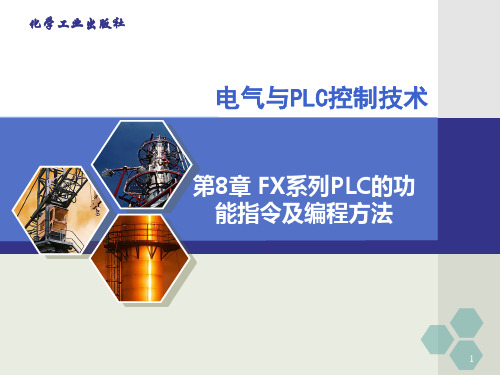

第8章 FX系列PLC的功 能指令及编程方法
1
第8章 FX系列PLC的功能指令及编程方法
1 8.1功能指令的表示方法与数据结构 2 8.2程序流控制指令 3 8.3比较与传送指令 4 8.4算术运算和逻辑运算指令 5 8.5循环移位与移位指令 6 8.6数据处理指令 7 8.7高速处理指令 8 88..88方方便便指指令令 9 8.9外部I/O设备指令
31 电气与PLC控制技术PLC控制技术PLC控制技术 PLC控制技术PLC控制技术PLC控制技术PLC控
8.3.3变换指令 1、BCD变换指令
BCD、BCD（P）变换指令：将源操作数中的二进制转 换成BCD码送到目标元件中去。
指令格式为：BCD（P）[S] [D]；其中源操作数S可以 是KnX、KnY、KnM、KnS、T、C、D、V、Z；目标 操作数D可以是KnY、KnM、KnS、T、C、D、V、Z。 指令代码为FNC18。
电气控制与plc实训教程电子教案(第八章)
（1）缓冲存储器BFM#28 BFM#28是数字范围错误锁存，它锁
存每个通道的错误状态如表8-6所示，据此 可用于检查热电偶是否断开。
电气控制与plc实训教程电子教案(第 八章)
•表8-6
b15到b8 b7
b6
未
高
低
用
CH4
•FX2N−4AD-PT BFM#28位信息
PT100传感器100 W时1mA
−100～+600℃
−148～+1112℉
−1000～+6000
−1480～+11120
12转换（11个数据位+1个符号位）
0.2～0.3℃
0.36～0.54℉
满量程的±1%
15ms
主单元提供5V/30mA直流，外部提供24V/50mA直流
占用8个点，可分配为输入或输出
说明
① 平均温度的采样次 数被分配给BFM#1～#4。 只有1～4096的范围是有 效的，溢出的值将被忽略， 默认值为8
② 最近转换的一些可 读值被平均后，给出一个 平均后的可读值。平均数 据保存在BFM的#5～#8和 #13～#16中
③ BFM#9～#12和#17～ #20保存输入数据的当前 值。这个数值以0.1℃或 0.1℉为单位，不过可用 的分辨率为0.2℃～0.3℃ 或者0.36℉～0.54℉
FX1N，FX2N，FX2NC
电气控制与plc实训教程电子教案(第 八章)
2．接线 （1）接线图
FX2N-4AD-PT的接线如图8-6所示。 （2）注意事项 ① FX2N-4AD-PT应使用PT100传感器的 电缆或双绞屏蔽电缆作为模拟输入电缆， 并且和电源线或其他可能产生电气干扰的 电线隔开。
电气控制与plc应用综合实训装置实训指导书(学生版)
电气控制与PLC应用综合实训装置实训指导说明书长沙市电子器材有限公司二〇〇九年八月目录技术说明 (2)实训一电动机点动控制和自锁控制 (4)实训二电动机双重联锁正反转控制 (7)实训三电动机顺序控制 (10)实训四三相异步电动机星-三角起动控制 (13)实训五 PLC基本指令的编程练习 (15)实训六 PLC控制LED数码显示控制 (20)实训七 PLC控制彩灯闪烁显示控制 (21)实训八 PLC控制电动机星-三角起动控制 (22)实训九 PLC控制机械手动作模拟控制 (24)实训十 PLC控制十字路口交通灯模拟控制 (26)实训十一 PLC控制三层电梯模拟控制 (28)实训十二 PLC控制全自动洗衣机模拟控制 (30)技术说明一、概述“电气控制与PLC应用综合实训装置”是专为目前我国各院校开设的“可编程控制器技术”和“电气控制”课程配套设计的，它由实验桌、电源控制屏、实训组件等组成，集继电控制系统、可编程逻辑控制系统于一体。
在本装置上，可以直接进行三相异步电动机的各种电气控制，可直观地进行PLC的基本指令练习、PLC实际应用的模拟实验及实物实验与有关的电气控制实验。
主机配备采用三菱FX系列可编程序控制器。
电源部分设有电流型漏电保护器，控制屏若有漏电现象，漏电超过一定值，即切断电源，对人身安全起到一定的保护作用。
二、实验装置1、装置特点：（1）设有电源总开关和漏电保护装置以确保操作和人身安全。
（2）装置采用组件式结构，更换便捷，如需要扩展功能或开发新产品，只需添加部件即可。
（3）实验项目齐全，包含了继电控制系统及PLC控制系统两大类。
（4）采用三菱FX系列可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
（5）实验现象形象逼真，通过本实验装置的训练，学生可快速适应工业现场的工作环境。
2、包含部件：1）实验桌实验桌采用铁质喷塑结构，桌面为防火耐磨高密度板，有极为宽敞的工作台面。
《电气控制与PLC》教案
《电气控制与PLC》教案第一章：电气控制基础1.1 概述介绍电气控制的基本概念、原理和分类。
解释电气控制系统的组成和作用。
1.2 低压电器介绍低压电器的分类和功能。
讲解常用低压电器的结构和工作原理。
1.3 电气控制线路分析简单的电气控制线路实例。
介绍电气控制线路的设计方法和步骤。
第二章：可编程逻辑控制器（PLC）基础2.1 PLC概述介绍PLC的定义、功能和应用领域。
解释PLC的工作原理和基本结构。
2.2 PLC编程语言介绍PLC编程语言的种类和特点。
讲解PLC编程的基本规则和方法。
2.3 PLC的硬件组成介绍PLC的硬件组成部分及其功能。
讲解PLC的输入输出接口和通信接口。
第三章：PLC编程与应用3.1 基本指令讲解PLC基本指令的功能和用法。
通过实例讲解基本指令的应用。
3.2 功能指令介绍PLC功能指令的分类和功能。
讲解常用功能指令的用法和应用。
3.3 PLC控制系统设计介绍PLC控制系统设计的基本原则和方法。
通过实例讲解PLC控制系统的设计过程。
第四章：电气控制与PLC在工业应用案例分析4.1 案例一：电动机的控制分析电动机控制电路的工作原理。
讲解如何使用PLC实现电动机的控制。
4.2 案例二：conveyor传送带的控制分析conveyor传送带控制电路的工作原理。
讲解如何使用PLC实现conveyor传送带的控制。
第五章：PLC的故障诊断与维护5.1 PLC故障诊断方法介绍PLC故障诊断的基本方法和技巧。
讲解如何进行PLC故障诊断和排除。
5.2 PLC的维护与保养介绍PLC的维护保养内容和注意事项。
讲解PLC的日常维护和故障预防措施。
第六章：PLC在工业自动化中的应用案例6.1 案例三：温度控制系统的应用分析温度控制系统的工作原理和需求。
讲解如何使用PLC实现温度控制系统的自动化控制。
6.2 案例四：液体自动控制系统中的应用分析液体自动控制系统的工作原理和需求。
讲解如何使用PLC实现液体自动控制系统的控制。
电气控制与plc实训教程教学课件汇总完整版电子教案
❖ 电弧的危害 ：
触头
✓ 延长了切断故障的时间；
✓ 高温引起电弧附近电气绝缘材电弧料烧坏；
✓ 形成飞弧造成电源短路事故。
❖ 灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、 利用介质灭弧、改善触头表面材料 。
深圳职业学院
1.3 低压配电电器
1.3.1刀开关
❖ 作用：隔离电源，不频繁通断电路 ❖ 分类：
1.1.4 型号表示法
特殊环境条件派生代号，用字母表示 辅助规格代号，用字母表示 派生代号，用一个字母表示 基本规格代号，用字母表示 特殊派生代号，用一个字母表示 设计代号，用数字表示 类组代号，最多三个字母
1.2 电磁机构及执行机构
1.2.1电磁机构 电压交线流圈：：硅并联钢在片电叠路加中，匝数多、导线细。 电磁机构——将电电交磁流 流直能直线 线流转动圈 圈：换： ：式整串 短为联 而块机在 粗铸械电 ，铁能路 有或并中 骨铸， 架带匝。钢动数触少头、动导线作粗。。
保证线路或设备的正常运行及人身安全。
1．结构
漏电保护开关由零序电流互感器、漏电脱扣器、开关装 置3部分组成。零序电流互感器用于检测漏电流；漏电脱扣 器将检测到的漏电流与一个预定基准值比较，从而判断漏电 保护开关是否动作；开关装置通过漏电脱扣器的动作来控制
被保护电路的闭合或分断。
1.3.4 漏电保护开关
1.1 低压电器基础
1.1.1分类
• 按电器的用途分：控制电器和保护电器 • 按电器的动作方式分 ：手动电器和自动电器 • 按有无触点分：有触点电器和无触点电器 • 按工作原理分：电磁式电器和非电量控制电器。
1.1.2 主要技术参数
1．额定电流
（1）额定工作电流 （2）额定发热电流 （3）额定封闭发热电流 （4）额定持续发热电流
电气控制与PLC实训教程 (阮友德 著) 人民邮电出版社 课后答案
第五章(152页) 6题 LD X0 ORI Y24 MPS LD X1 ORI M22 ANB MPS AND X2 OUT Y0 MPP AND X3 OUT Y1 MPP AND X4 OUT Y2 END 7题 LD M6 ANI Y24 LD C4 AND X4 ORB ANI X6 LDI Y1 ORP C0 ANB OR M33 OUT Y7 AND X2OUT T20 K15 AND X5 OUT M13 END 8题 LD X0 AND M11 ORI X0 ANI X4 ANI X3 MPS LDI X2 AND X1w w w .k h da w .c o m课后答案网LD M12 AND T2 ORB ANB ANI T1 OUT Y1 MRD LD Y0 AND M11 OR M1 ANB ANI Y2 OUT M1 OUT T1 K30 MRD LDI X1 AND X2 OR Y2 LD M12 AND T1 ORB ANB ANI T2 ANI Y1 OUT Y2 MPP LD Y2 AND M11 OR M2 ANB ANI Y1 OUT M2 OUT T2 K10 END 9题 LD M4 ORI T18 LD X5 OR M24 ANDF Y14 LDI C3 ANI Y24 ORBw w w .k h da w .c o m课后答案网OR X12 OUT T3 K60 ANI X20 OUT Y2 LD T3 OR X0 ANB OUT Y6 END 10题如果按图中输入程序并执行,M0将在X1 按下的瞬间有一个脉冲输出，交换两行程序后无输出。
11题12题w w w .k h da w .c o m课后答案网13题X0：报警复位；X1：光电检测；X10：启动；X11：停止14题w w w .k h da w .c o m课后答案网15题16题X0：检测器；Y0：出水电磁阀w w w .k h da w .c o m课后答案网17题w w w .k h da w .c o m课后答案网第六章（202页） 1题LD M8002 SET S0 STL S0 LD X2 SET S20 STL S20 OUT Y0 LD X2 SET S21 LDI X2 SET S24 STL S21 OUT T1 K10 SET Y1 LD T1 SET S22 STL S22 OUT Y2 LD X3 SET S23 STL S24 OUT T2 K10 SET Y4 LD T2 SET S25 STL S25 OUT Y5 LD X4 SET S23 STL S23 OUT Y3 LD X5 SET S26 SET S27 STL S26 LDI X4 OUT Y6 STL S27 LDI X5 OUT Y7 STL S26 STL S27w w w .k h da w .c o m课后答案网OUT S0 RET END 2题X10:启动；X11：停止w w w .k h da w .c o m课后答案网4题X10：启动；X11：停止w w w .k h da w .c o m课后答案网第7章 8题Y0~Y17：秒；Y20~Y37：分；Y40~Y57：小时w w w .k h da w .c o m课后答案网9题X0~X11：0~9输入；X20：确认； Y0：开机输出；Y1报警 D500~D505：密码保存区域w w w .k h da w .c o m课后答案网w w w .k h d a w .c o m课后答案网第8章 第5题Y0~Y6：温度小数位；Y10~Y16：个位；Y20~Y26：十位；Y7：绿灯；Y17：黄灯；Y27：红灯w w w .k h da w .c o m课后答案网。
电气控制与PLC教材课件全书电子教案完整版课件
⑵ 额定电流 是指断路器在长期工作时的允许持续电流。 ⑶ 通断能力 是指断路器在规定的电压、频率以及规定的线 路参数（交流电路为功率因数，直流电路为时间常数）下，所能 接通和分断的短路电流值。 ⑷ 分断时间 是指断路器切断故障电流所需的时间。
中间继电器实质上 是一种电压继电器，结 构和工作原理与接触器 相同。但它的触点数量 较多，在电路中主要是 扩展触点的数量。另外 其触头的额定电流较大。
中间继电器的图形和文字符号
1.3.4 时间继电器
作用：按整定时间长短通断电路 分类： 按构成原理分：电磁式
电动式 空气阻尼式 晶体管式 数字式 按延时方式分：通电延时型 断电延时型
电气控制与PLC
第1章 常用低压电器
主要内容
低压电器概述 常用低压电器的结构、工作原理 电子低压电器
本章学习要求
掌握内容：
低压电器的定义与分类 常用低压电器的工作原理及图形与文字符号
了解内容：
低压电器的结构
1.1 低压电器概述
1.1.1 电器的定义和分类
电器的定义：电器就是根据外界施加的信号和要求，能手
继电器与接触器的区别
继电器：用于控制电路、电流小，没有 灭弧装置，可在电量或非电量的作用下 动作。
接触器：用于主电路、电流大，有灭弧 装置，一 般只能在电压作用下动作。
1.3.1 电压继电器
特点：线圈并联在电路中，匝数多，导线细 分类：过电压继电器和欠电压继电器 结构原理：与电流继电器类似
U< KV KV U> KV KV
动或自动地断开或接通电路，断续或连续地改变电路参数， 以实现对电或非电对象的切换、控制、检测、保护、变换和 调节的电气元件或设备。
