智能建筑弱电系统综合布线[论文]

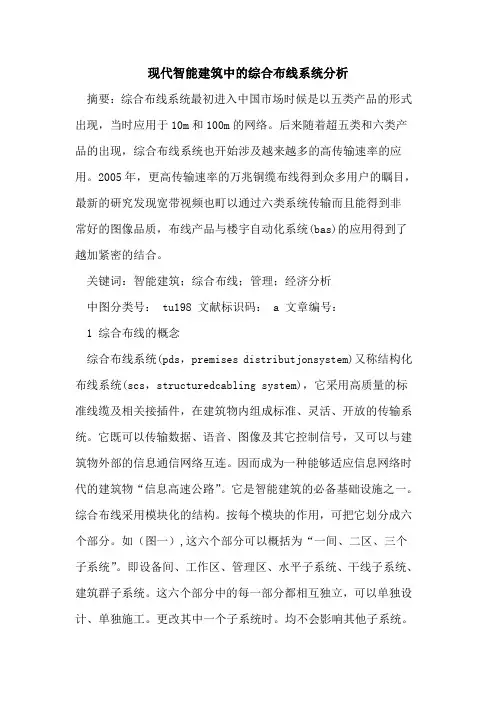

现代智能建筑中综合布线系统分析论文
现代智能建筑中的综合布线系统分析摘要：综合布线系统最初进入中国市场时候是以五类产品的形式出现，当时应用于10m和100m的网络。
后来随着超五类和六类产品的出现，综合布线系统也开始涉及越来越多的高传输速率的应用。
2005年，更高传输速率的万兆铜缆布线得到众多用户的瞩目，最新的研究发现宽带视频也町以通过六类系统传输而且能得到非常好的图像品质，布线产品与楼宇自动化系统(bas)的应用得到了越加紧密的结合。
关键词：智能建筑；综合布线；管理；经济分析中图分类号： tu198 文献标识码： a 文章编号：1 综合布线的概念综合布线系统(pds，premises distributjonsystem)又称结构化布线系统(scs，structuredcabling system)，它采用高质量的标准线缆及相关接插件，在建筑物内组成标准、灵活、开放的传输系统。
它既可以传输数据、语音、图像及其它控制信号，又可以与建筑物外部的信息通信网络互连。
因而成为一种能够适应信息网络时代的建筑物“信息高速公路”。
它是智能建筑的必备基础设施之一。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成六个部分。
如（图一）,这六个部分可以概括为“一间、二区、三个子系统”。
即设备间、工作区、管理区、水平子系统、干线子系统、建筑群子系统。
这六个部分中的每一部分都相互独立，可以单独设计、单独施工。
更改其中一个子系统时。
均不会影响其他子系统。
下面简要介绍这六个部分的功能。
图1 综合布线系统结构图1．1设备间设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统设备的场所。
为便于设备搬运、节省投资，设备间最好位于每一幢大楼的第二层或第三层。
在设备间内，可把公共系统用的各种设备互连起来。
如电信部门的中继线和公共系统设备(如pbx)。
设备间还包括建筑物的人口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。
它相当于电话系统中的站内配线设备及电缆、导线连接部分。

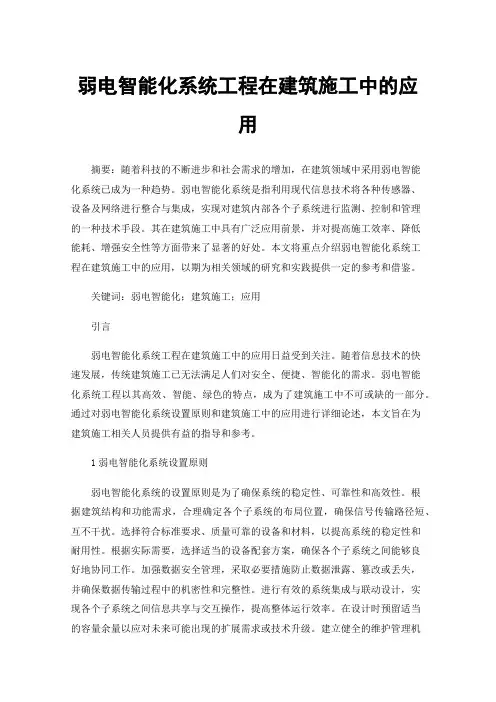

弱电智能化系统工程在建筑施工中的应用
弱电智能化系统工程在建筑施工中的应用摘要：随着科技的不断进步和社会需求的增加，在建筑领域中采用弱电智能化系统已成为一种趋势。
弱电智能化系统是指利用现代信息技术将各种传感器、设备及网络进行整合与集成，实现对建筑内部各个子系统进行监测、控制和管理的一种技术手段。
其在建筑施工中具有广泛应用前景，并对提高施工效率、降低能耗、增强安全性等方面带来了显著的好处。
本文将重点介绍弱电智能化系统工程在建筑施工中的应用，以期为相关领域的研究和实践提供一定的参考和借鉴。
关键词：弱电智能化；建筑施工；应用引言弱电智能化系统工程在建筑施工中的应用日益受到关注。
随着信息技术的快速发展，传统建筑施工已无法满足人们对安全、便捷、智能化的需求。
弱电智能化系统工程以其高效、智能、绿色的特点，成为了建筑施工中不可或缺的一部分。
通过对弱电智能化系统设置原则和建筑施工中的应用进行详细论述，本文旨在为建筑施工相关人员提供有益的指导和参考。
1弱电智能化系统设置原则弱电智能化系统的设置原则是为了确保系统的稳定性、可靠性和高效性。
根据建筑结构和功能需求，合理确定各个子系统的布局位置，确保信号传输路径短、互不干扰。
选择符合标准要求、质量可靠的设备和材料，以提高系统的稳定性和耐用性。
根据实际需要，选择适当的设备配套方案，确保各个子系统之间能够良好地协同工作。
加强数据安全管理，采取必要措施防止数据泄露、篡改或丢失，并确保数据传输过程中的机密性和完整性。
进行有效的系统集成与联动设计，实现各个子系统之间信息共享与交互操作，提高整体运行效率。
在设计时预留适当的容量余量以应对未来可能出现的扩展需求或技术升级。
建立健全的维护管理机制，定期检查和维护设备，及时处理故障和问题，保证系统的正常运行。
通过遵循这些设置原则，可以有效地提高弱电智能化系统的性能和可靠性，使其在建筑施工中发挥更大的作用。
2弱电智能化系统在建筑工程中的应用弱电智能化系统在建筑工程中的应用非常广泛。

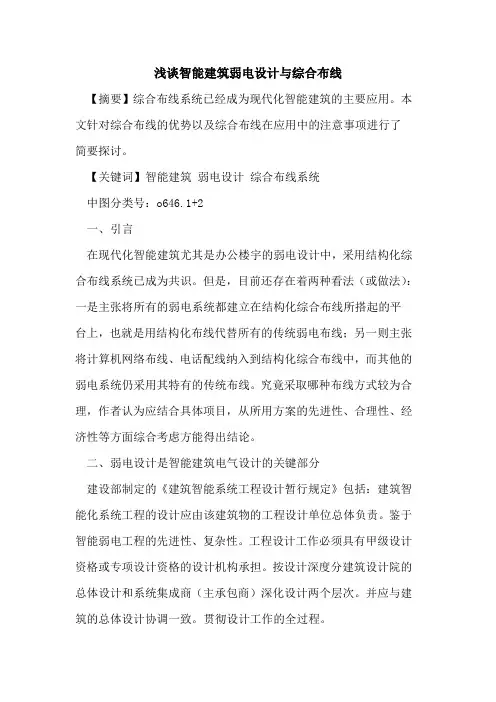

智能建筑弱电设计与综合布线
浅谈智能建筑弱电设计与综合布线【摘要】综合布线系统已经成为现代化智能建筑的主要应用。
本文针对综合布线的优势以及综合布线在应用中的注意事项进行了简要探讨。
【关键词】智能建筑弱电设计综合布线系统中图分类号：o646.1+2一、引言在现代化智能建筑尤其是办公楼宇的弱电设计中，采用结构化综合布线系统已成为共识。
但是，目前还存在着两种看法（或做法）：一是主张将所有的弱电系统都建立在结构化综合布线所搭起的平台上，也就是用结构化布线代替所有的传统弱电布线；另一则主张将计算机网络布线、电话配线纳入到结构化综合布线中，而其他的弱电系统仍采用其特有的传统布线。
究竟采取哪种布线方式较为合理，作者认为应结合具体项目，从所用方案的先进性、合理性、经济性等方面综合考虑方能得出结论。
二、弱电设计是智能建筑电气设计的关键部分建设部制定的《建筑智能系统工程设计暂行规定》包括：建筑智能化系统工程的设计应由该建筑物的工程设计单位总体负责。
鉴于智能弱电工程的先进性、复杂性。
工程设计工作必须具有甲级设计资格或专项设计资格的设计机构承担。
按设计深度分建筑设计院的总体设计和系统集成商（主承包商）深化设计两个层次。
并应与建筑的总体设计协调一致。
贯彻设计工作的全过程。
在功能需求分析和总体设计上，主要确定该工程的设计标准和系统功能定位。
其总体设计要反映该工程的特点，切忌盲目追求“多少年不落后的”设计。
着重考虑系统的适用性、先进性、开放性、可靠性及经济性。
智能建筑弱电工程是集结构、系统、服务、管理于一体并达到优化组合的系统工程。
是一个多专业协调共同创造的过程。
如机房、竖井位置与结构.嵌入混凝土顶板、墙板的电管、电缆桥架的设置。
通风、给排水设备运行状态的遥控、遥测。
强弱电之间控制点的方式和接点容量的要求。
供电电源、防雷、接地、防电磁干扰等，所有这些问题都与主体设计密切相关，都要在总体设计中加以协调和处理。
过去。
由于建设单位对智能弱电系统设计与建筑物主体设计同步进行的必要性认识不足。
建筑电气与智能化毕业论文---ZigBee智能家居综合布线的应用
建筑电气与智能化毕业论文---ZigBee智能家居综合布线的应用第1章绪论1.1智能家居综合布线前景随着人们生活水平的提高，对居住环境也提出了更高的要求，尤其是在住宅“智能化”方面。
现代住宅不仅应具有安全、便利、舒适、节能和娱乐等特点，还要求具有集成的音频／视频、计算机通信、自动化及安全防范等功能。
这样的智能家庭有各种独立的现代家用电器或电子设备，而要将它们在普通的家居环境中集成到一起，就必须通过一套统一管理的家庭网络连接起来，而家庭网络的基础正是家居综合布线系统。
这一系统为家庭的各种弱电系统应用(如语音、数据、视听音乐、家庭办公、保安、能源管理等)提供了齐备的传输介质。
一方面，智能家居布线应该说是一个小型的综合布线系统。
它可以作为一个完善的智能小区综合布线系统的一部份，也可以完全独立成为一套综合布线系统。
另一方面，现代家居中各种弱电线缆很多，需要集中管理和统一维护。
信息技术和宽带网络的迅速发展和普及，规范的家庭弱电布线系统将成为继水、电、气后另一种必不可少的家庭基础设施。
智能家居布线则涵盖了整个家庭弱电布线系统。
1.2选题的目的和意义ZigBee技术是～种低速率、低成本、低功耗、近距离新型的无线通信技术，主要用于家庭智能化、楼宇自动化和工业监控等应用系统。
ZigBee技术具有以下的特点和优势：1．2.1低功耗：在低耗电待机模式下，2节5号干电池可支持1个节点工作6"24个月，甚至更长。
这是Zigbee的突出优势。
相比较蓝牙能工作数周、WiFi可工作数小时。
现在，TI公司和德国的Micropelt公司共同推出新能源的ZigBee节点。
该节点采用Micropelt公司的热电发电机给TI公司的Zigbee提供电源。
1.2.2低成本：通过大幅简化协议(不到蓝牙的1／10)，降低了对通信控制器的要求，按预测分析，以8051的8位微控制器测算，全功能的主节点需要32KB代码，子功能节点少至4KB代码，而且Zigbee免协议专利费。

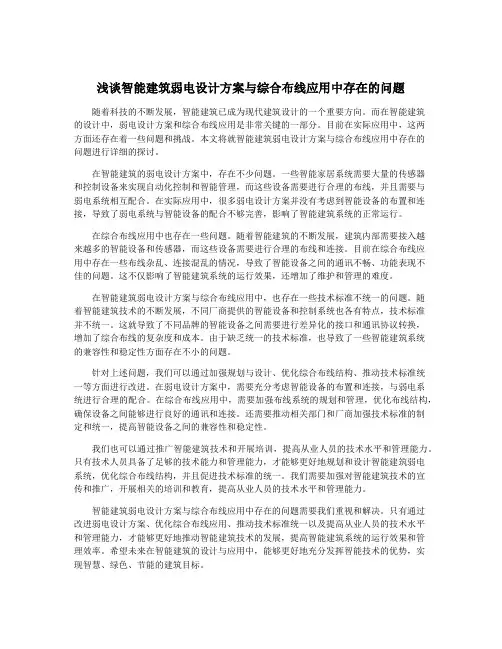

浅谈智能建筑弱电设计方案与综合布线应用中存在的问题
浅谈智能建筑弱电设计方案与综合布线应用中存在的问题随着科技的不断发展，智能建筑已成为现代建筑设计的一个重要方向。
而在智能建筑的设计中，弱电设计方案和综合布线应用是非常关键的一部分。
目前在实际应用中，这两方面还存在着一些问题和挑战。
本文将就智能建筑弱电设计方案与综合布线应用中存在的问题进行详细的探讨。
在智能建筑的弱电设计方案中，存在不少问题。
一些智能家居系统需要大量的传感器和控制设备来实现自动化控制和智能管理，而这些设备需要进行合理的布线，并且需要与弱电系统相互配合。
在实际应用中，很多弱电设计方案并没有考虑到智能设备的布置和连接，导致了弱电系统与智能设备的配合不够完善，影响了智能建筑系统的正常运行。
在综合布线应用中也存在一些问题。
随着智能建筑的不断发展，建筑内部需要接入越来越多的智能设备和传感器，而这些设备需要进行合理的布线和连接。
目前在综合布线应用中存在一些布线杂乱、连接混乱的情况，导致了智能设备之间的通讯不畅、功能表现不佳的问题。
这不仅影响了智能建筑系统的运行效果，还增加了维护和管理的难度。
在智能建筑弱电设计方案与综合布线应用中，也存在一些技术标准不统一的问题。
随着智能建筑技术的不断发展，不同厂商提供的智能设备和控制系统也各有特点，技术标准并不统一。
这就导致了不同品牌的智能设备之间需要进行差异化的接口和通讯协议转换，增加了综合布线的复杂度和成本。
由于缺乏统一的技术标准，也导致了一些智能建筑系统的兼容性和稳定性方面存在不小的问题。
针对上述问题，我们可以通过加强规划与设计、优化综合布线结构、推动技术标准统一等方面进行改进。
在弱电设计方案中，需要充分考虑智能设备的布置和连接，与弱电系统进行合理的配合。
在综合布线应用中，需要加强布线系统的规划和管理，优化布线结构，确保设备之间能够进行良好的通讯和连接。
还需要推动相关部门和厂商加强技术标准的制定和统一，提高智能设备之间的兼容性和稳定性。
我们也可以通过推广智能建筑技术和开展培训，提高从业人员的技术水平和管理能力。

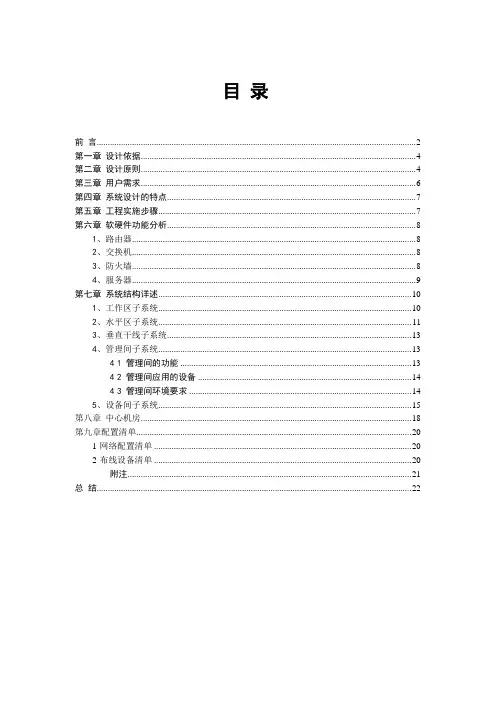

综合布线+毕业设计论文
目录前言 (2)第一章设计依据 (4)第二章设计原则 (4)第三章用户需求 (6)第四章系统设计的特点 (7)第五章工程实施步骤 (7)第六章软硬件功能分析 (8)1、路由器 (8)2、交换机 (8)3、防火墙 (8)4、服务器 (9)第七章系统结构详述 (10)1、工作区子系统 (10)2、水平区子系统 (11)3、垂直干线子系统 (13)4、管理间子系统 (13)4.1 管理间的功能 (13)4.2 管理间应用的设备 (14)4.3 管理间环境要求 (14)5、设备间子系统 (15)第八章中心机房 (18)第九章配置清单 (20)1.网络配置清单 (20)2.布线设备清单 (20)附注 (21)总结 (22)前言综合布线系统（Premises Distribution System，PDS）又称开放式布线系统（Open Cabling System），是一种模块化的、灵活化极高的建筑物内或建筑群之间的信息传输通道.综合布线系统是建筑物智能化必备的基础设施。
它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,也能使这些设备与外部通信网络相连接.结构化布线系统是当今最先进最流行的建筑物布线系统，已成为国际上办公大楼的弱电布线标准.它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化,既支持集中式网络系统，又支持分布式网络;支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需求.综合布线不但要能满足现阶段的业务需求,还要满足将来业务增长和新技术发展的要求.能容纳不同厂家的设备和不同的网络平台。
由于布线系统有很长的使用期,反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平。
综合布线是一种开放式星型拓扑结构的预布线,能够适应较长时间的需求。
使用综合布线系统时,计算机网络系统、电话交换机系统、楼宇控制系统，保安监控系统和图像传输系统等，可以使用一套由通用配件组成的配线系统一起同时工作。
浅谈智能建筑弱电设计方案与综合布线应用
20 0 7 N ( ) 。 19 3 〕 汇陇〕 & T F C H 付〕 ‘口 { 「C汗 M A 丁1 1 〔 ) 丫 刊 刁 (〕 叼
浅谈智能建筑弱电设计方案与综合布线应用
李金福( ຫໍສະໝຸດ 东省茂名市规划设计研究院)摘
保障系统的正常运行。 关键词: 建筑电气 布线 中图 分类号: TM7
要:综合布线电气 保护的目 是为了 的， 减小电 气故障对综合 布线的电 缆和相关连 接硬件的损 也同 避免终端设备或器件的损坏， 坏， 时
设计
文献标识码:A
文章编号: 1672一 3791(2007)07(a卜0 79一 0 01
时， 就存在局限性或不足。 3. 1 广播系统(PAS) 根据我国电气规范， 一般将电气设备工作 电压为220/ 380V(交流50Hz) ， 有效值 24V 以 下的交流信号确定为弱电信号。而在广播系
智能建筑进人中国市场 1 多年来， 0 随着 计算机网络的普及和 In em e 的发展， t t 人们工 作和生活对信息、对资源共享的需求， 无论新 建写字楼、 综合楼、 智能小区等各种建筑已将 综合布线系统作为必须设计、必须实施的系 统， 它是建筑智能化系统的基础， 是智能建筑
的基本特征之一。
线， 会对线缆产生过电压， 长期使用会对线缆 的寿命产生不良影响， 另外， 广播系统的线路 1 智能建筑弱电方案确定的基本思路 用线截面一般为 1.0一 snunZ， 2. 而非屏蔽双绞 让我们首先分析一下结构化综合布线的 由综合布线电缆引起的干扰只是其中的一部 线的线芯截面只有0 . s mmZ. 相差甚远。 优点。第一， 结构化综合布线使用了标准化 3. 2 火灾报警及控制系统(FAS ) 分， 而且辐射能量与发送信号的电压和频率有 的线缆和接插头模块， 非常便干各楼层及本楼 根据我国现行的火灾自动报警系统设计 层间的信息点管理， 使得因办公室搬迁等因素 关。采用屏蔽是为了在有干扰的环境下保证 动报警系统的信号传输线路 造成的大量终端设备， 电话机移位时， 你只需 综合布线通道的传输性能。它包括两部内容， 规范规定:火灾自 即减少电缆本身向外辐射的能量和提高电缆 的芯线截面， 穿管敷设的绝缘导线不应小于 将插头拔出， 擂入新的位置， 然后在弱电设备 1 . ommZ， 线槽内敷设的绝缘导线不应小干 间内做跳线处理或仅仅作些软件上的更改， 即 抗外来电磁干扰的能力。 综合布线的整体性能取决于应用系统中 0 . 7 mm2。而作为综合布线系统的非屏蔽双 5 可重新投入使用。而不象传统布线那样， 没 绞线其截面积为0. smmZ 显然不能满足我国火 有统一的标淮， 当设备需要移位时， 会带来很 最薄弱的电缆和相关连接硬件性能及其连接 灾自动报警系统设计规范的要求。另外在总 在综合布线中， 最薄弱的环节是配线架 多管理上的不方便或需要重新布线， 且会对建 工艺， 线制的火灾报警系统中， 电源线与控制线多采 筑装演造成较大的破坏。使用结构化综合布 与电缆连接部件以及信息插座与插头的接触 2 综合布线系统也不 线的第二个优点在于这种布线的扩展能力强， 部位。当屏蔽电缆的屏蔽层在安装过程中出 用1. 5一 .smmZ的导线， 现裂缝时也构成了屏蔽通道的薄弱环节。为 能满足要求 。 因为 对于 五 类非 屏 蔽双 绞 线 可 以提 供 以上阐述了综合布线系统在我国支持各弱 除了要求屏蔽层没有间断点 巧 SMb邵的 信息的传 输能力， 满足当 除了 前各 了消除电磁干扰， 电系统 目 前仍存在的一些问题. 那么是不是说 还要求整体传输通道必须达到36 。 0 全程屏 种网络的需要外， 还能满足未来发展的需要。 外， 结构化综合布线系统不能支持上述各个弱电系 这种要求， 对于一个点对点的连接通道来 根据上述结构化综合布线的两个优点， 结 蔽， 是很难达到的， 因为其中的信息插口、跳 统? 答案是否定的。对于一座智能化程度要 合建筑物实际的各个弱电系统 ， 具有发展性和 说， 在规范允许和获得特许的前 再加上屏蔽层的腐蚀， 求很高的建筑物， 不稳定性的只有电话系统和计算机网络系 线等很难做到全屏蔽， 提下， 可以利用综合布线产品的光纤和各种对 因此， 没有一个通道能真正 统。而对于其它弱电系统 ， 如火灾自动报警 氧化破损等因素， 屏蔽电缆的屏蔽层对低 数非屏蔽双绞线缆支持计算机网络和电话通讯 系统、保安监视系统、广播系统、电缆电 做到全程屏蔽。同时， 不能抵御诸如电动机 系统， 用同轴电缆支持 CATV 和 CCT V(监视 视系统等的设备， 具有根高的固定性， 且位置 频磁场的屏蔽效果较差， 电视， 采用截面为 1.0一1. 5mlll2的特殊定货的 一般不会移动， 具对于一个固定的建筑物， 这 等设备产生的低频干扰。所以采用屏蔽电缆 些系统的设备一经选定， 频繁更新换代的可能 也不能完全消除电磁千扰。 非屏蔽双绞线支 持FAs 、 ) . PAs 3 统接地 性和必要性均很低。 根据以上所述， 我们一 2， 系 综合布线电缆和相关连接硬件接地是提 4 结语 般都在弱电设计中把电话系统及计算机网络 系统的配线统一纳入结构化综合布线， 而其它 高应用系统可靠性、抑制噪声、保障安全的 总之， 综合布线系统的电气保护对于系统 设计人员、施工人员在进 安全可靠运行起着重要作用。只有精心设计， 弱电系统保持相对的独立性， 仍采用传统的配 重要手段。因此 ， 行布线设计施工前， 都必须对所有设备， 特别 精心施工， 线方式。 才能使电气保护系统满足规范要求 弄 和设备要求， 保证综合布线系统的正常工作。 综合布线系统作为建筑智能化不可缺少 是应用系统设备的接地要求进行认真研究， 的基础设施， 其接地系统的好坏将直接影响到 清接地要求以及各类地线之间的关系。如果 将会影响系统设备的稳定 综合布线系统的运行质量， 故而显得尤为重 接地系统处理不当， 性， 引起故障， 甚至会烧毁系统设备， 危害操作 要。 人员生命安全。综合布线系统机房和设备的 接地， 按不同作用分为直流工作接地、交流工 2 综合布线系 统应注意的几个问题: 作接地、 安全保护接地、 防雷保护接地、 防静 2. 1 电气保护 电接及屏蔽接地等。 室外电缆进人建筑物时， 通常在人口处经 过一次转接进入室内， 在转接处应加装电气保 3 综合布线在应用中的问题 护设备， 这样可以避免因电缆受到雷击产生感 根据一段时间的应用实践， 我们发现现有的 应电势或与电力线路接触而给用户设备带来 综合布线产品。三类、五类非屏蔽双绞线其截 损坏。 (美国线规AWG2 )， 4 与之相配套 电气保护主要分为过压保护和过流保护 面均为0.snunZ 出线座都只能适用于截面为0. srn幻 。 2 两种， 这些保护装置通常安装在建筑物入口 的 的配线架， 的线缆。因此， 它在支持如下几个弱电子系统 专用房间或墙面上。
智能化建筑弱电系统设计与应用
智能化建筑弱电系统设计与应用摘要：弱电工程包含的内容较多、较复杂，通讯线缆、门禁、广播等系统都是建筑弱电系统设计的内容之一，而在综合体建筑建设的过程中，为了保障建筑功能得以全面实现，需要进一步对建筑的设备系统、应用系统、管理系统以及相关的硬件进行完善。
在丰富建筑功能的同时，实践中能够在多方面提供良好的服务效果，从而为人们打造便利、舒适、安全的建筑服务。
关键词：综合体建筑；弱电设计；弱电智能化引言对于弱电工程来讲，无论是在设计阶段还是在施工阶段，都需要通过良好的运行维护来保证弱电工程的稳定运行，并且保证后续的智能化管理，同时，发挥好智能化弱电工程施工技术的优势特点。
而智能化技术经过不断的发展，在我国已经逐渐被应用到建筑工程中，许多建筑物在施工的过程中都会安装好弱电智能系统，进一步增强建筑物的安全性以及通信能力。
因此，要增强建筑弱电工程的智能化水平，利用相关的施工技术保证其安装运行。
1建筑弱电智能化系统相关概述进入21世纪，互联网信息技术崛起，建筑弱电智能化控制成为建筑工程智能化发展不可阻挡的趋势，其借助网络技术，集成并整合建筑工程有关的信息化功能，实现了电气功能与信息化的结合，不仅能有效减少人们日常生活的手工操作，给人们的生活带来便利性和舒适性，而且具有高质量、高标准、低能耗、少污染的特点，其发展受到人们和国家的一致肯定。
电力系统根据输送功率的大小分为强电与弱电两种不同类型，后者主要侧重于机械动力方面及日常生活照明，集数据、声音、画面为一体，智能建筑的弱电技术则是指在建筑技术中融入自动化控制、通信等功能。
当前智能建筑的弱电系统包括以下两种：（1）目的是信息交换，其能够保障智能建筑相关信息、信号的传输，使得建筑物内部的电控制备可完成通信及管理等。
（2）在消防报警、楼道方面的应用。
在低压状态下相关系统会发出预警，智能化监控设备能够全方位监控建筑情况，发挥智能建筑的作用。
建筑弱电智能化系统的推广与应用，不仅降低了建筑运行成本，而且维护了各项功能的完整性与协调性，推动了建筑业、弱电智能持续、健康发展，满足了用户的多样化需求。
