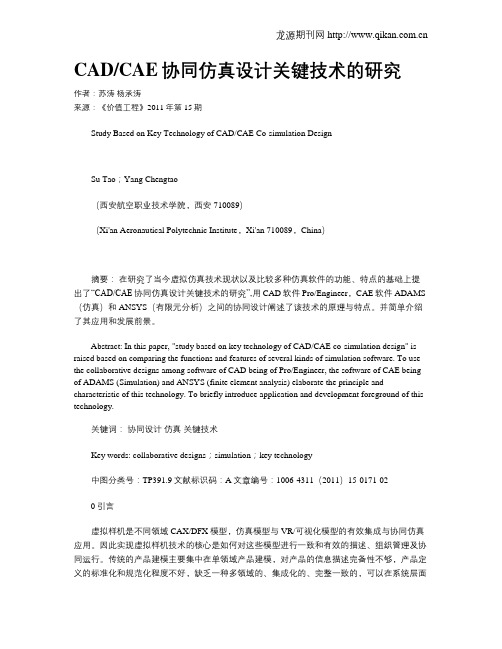

CAD/CAE协同仿真设计关键技术的研究作者:苏涛杨承涛来源:《价值工程》2011年第15期Study Based on Key Technology of CAD/CAE Co-simulation DesignSu Tao;Yang Chengtao(西安航空职业技术学院,西安 710089)(Xi'an Aeronautical Polytechnic Institute,Xi'an 710089,China)摘要:在研究了当今虚拟仿真技术现状以及比较多种仿真软件的功能、特点的基础上提出了“CAD/CAE协同仿真设计关键技术的研究”,用CAD软件Pro/Engineer,CAE软件ADAMS (仿真)和ANSYS(有限元分析)之间的协同设计阐述了该技术的原理与特点。
并简单介绍了其应用和发展前景。
Abstract: In this paper, "study based on key technology of CAD/CAE co-simulation design" is raised based on comparing the functions and features of several kinds of simulation software. To use the collaborative designs among software of CAD being of Pro/Engineer, the software of CAE being of ADAMS (Simulation) and ANSYS (finite element analysis) elaborate the principle and characteristic of this technology. To briefly introduce application and development foreground of this technology.关键词:协同设计仿真关键技术Key words: collaborative designs;simulation;key technology中图分类号:TP391.9文献标识码:A文章编号:1006-4311(2011)15-0171-020引言虚拟样机是不同领域CAX/DFX模型,仿真模型与VR/可视化模型的有效集成与协同仿真应用。
CAD、CAM、CAE在铸造过程中的应用

!"# $ !"% $ !"& 在铸造工程中的应用
第三章 !"# $ !"% $ !"& 在 铸造工程中的应用
计算机技术的飞速发展, 已使计算机成为自电力发明以来最具生产潜力的工具。 、 计算机辅助工程分析 数字化时代正一步步向我们走来。计算机辅助设计 ( !"#) (!"%) 、 计算机辅助制造 (!"&) 等技术在铸造领域得到了广泛的应用, 并已成为铸造 学科的技术前沿和最为活跃的研究领域。只要将铸件图样、 铸型材料、 铸造合金热物 性参数、 凝固特性及数学模型等输入计算机, 即可计算出合理的浇冒口系统。运用相 应的数值模拟技术可对设计的工艺进行屏幕试浇, 模拟铸件凝固过程, 预测凝固缺 陷、 微观组织、 残余应力; 再利用先进的图像显示技术对屏幕试浇结果作逼真的三维 图像显示, 对缺陷位置、 程度进行全面的评估, 从而提出工艺改进措施, 进行新一轮工 艺设计优化、 屏幕试浇、 工艺校核。随着这一技术的逐渐成熟和实用化, 其应用已不 仅仅局限于对成形铸件进行工艺分析和评判, 研究人员已将其作为实现并行工程环 境下产品的虚拟制造的一个关键技术, 同计算机辅助产品设计、 计算机辅助加工工艺 规划、 计算机辅助制造集成在一起, 以达到从全局出发, 优化产品设计、 提高产品质 量、 缩短制造周期的目的。即产品设计不仅考虑产品的功能, 同时考虑产品的可制造 性。 众所周知, 铸造工艺是非常复杂的, 并具有显著的与生产实际经验紧密结合的特 点。同时, 人们也最先开始研究计算机辅助设计技术在这一领域的应用。多年的研 结 究和开发应用经验表明, 铸造工艺 !"# 软件必须在通用工艺参数设计的基础上, 合企业的具体情况开发应用才能收到好的效果。本章首先以铸钢件铸造工艺设计问 题为例, 介绍如何把传统的工艺设计问题转化为计算机辅助设计。在铸造工装设计 方面, 以介绍现代模具设计制造技术为重点。最后, 介绍并行工程的基本技术及其在 铸造工程中的应用。
cad与cae在汽车研发中的作用

cad与cae在汽车研发中的作用CAD与CAE在汽车研发中的作用引言在汽车研发过程中,CAD(计算机辅助设计)和CAE(计算机辅助工程)两个工具起着至关重要的作用。
CAD通过三维建模和设计,帮助工程师更加直观地构建汽车零部件和整车结构,而CAE则通过数值模拟和分析,对汽车的性能和安全进行评估。
本文将探讨CAD 和CAE在汽车研发中的具体作用。
一、CAD在汽车研发中的作用1. 创新设计CAD可以帮助工程师通过三维建模技术进行创新设计,快速构建出复杂的汽车零部件和整车结构。
工程师可以通过CAD软件进行参数化设计,轻松修改设计方案,提高设计效率。
CAD还可以实现虚拟装配,避免在实际生产中出现装配问题。
2. 碰撞分析汽车的安全性是一个重要的考量因素。
通过CAD软件,工程师可以对汽车的结构进行碰撞分析,预测在碰撞事故中各个部件的变形情况和受力情况,从而优化车身结构,提高车辆的安全性能。
3. 流体动力学分析在汽车研发中,流体动力学分析是一个重要的环节。
通过CAD软件,工程师可以对汽车外形进行流线型设计,减小车辆的阻力,提高燃油经济性。
此外,CAD还可以模拟车辆在不同速度下的气动性能,对车辆的稳定性和操控性进行评估和优化。
二、CAE在汽车研发中的作用1. 结构强度分析汽车的结构强度是保证车辆安全性的基础。
通过CAE软件,工程师可以对汽车结构进行有限元分析,预测在各种工况下各个部件的应力、应变和变形情况,从而判断结构是否足够强度,是否需要进行优化设计。
2. 振动和噪音分析振动和噪音是汽车研发中需要重点考虑的问题。
通过CAE软件,工程师可以对汽车的振动和噪音进行数值模拟,预测在不同工况下车辆的振动和噪音水平,从而优化车辆的结构和零部件,提高车辆的乘坐舒适性。
3. 热力学分析汽车发动机的热力学性能是影响汽车性能的重要因素。
通过CAE软件,工程师可以对汽车发动机进行热力学分析,模拟发动机燃烧过程、冷却系统和排气系统的工作情况,从而优化发动机的燃烧效率和排放性能。
CAD技术材料加工的CADCAECAM的实际应用PPT课件

图2 原工艺冷铁布置
第10页/共43页
一次浇注成功的燃气轮机缸体
图3 原工艺充型模拟 图4 原工艺凝固模拟结果 模拟发现,原工艺铸件小半径端柱面内存在大面 积的缩孔缩松危险区。需要加大原工艺此处放置冷 铁的密度和厚度,经多个方案的模拟对比,优化出 一个合适的冷铁布置方案。
第11页/共43页
克服康明斯机体的夹渣问题
第42页/共43页
感谢您的观看。
第43页/共43页
学 集成化注射模CAD系统;浙江大学 精密注射模CAD/CAM系统。
第36页/共43页
注射成型CAE
❖ 目前,注射模CAE限于注射过程的计算机分析,即模拟注射成型中熔体充 模、保压与冷却过程以及预测塑料制品在脱模后的翘曲变形。
第37页/共43页
华中科技大学模具技术国家重点实验室成功开 发了三维真实感流动模拟软件HSCAE 3DRF
第30页/共43页
焊接CAE应用实例
一个简单的T型梁纵向收缩引起 的弯曲变形
图1 T型梁焊接变形图
第31页/共43页
空调压缩机焊接变形 与应力分析
管板焊接
图2 压缩机焊接的残余变形
图3 管板焊接过程中某一 时刻的温度场
第32页/共43页
高精度液力变矩器
图4 液力变矩器的焊接变形
第33页/共43页
图5 康明斯机体原工艺 图6 康明斯机体改进工艺
第12页/共43页
克服康明斯机体的夹渣问题
图7 原工艺流动前沿 雨淋形态
图8 改进工艺流动前沿 整齐而不零乱
第13页/共43页
一次浇注成功的大型铸钢件校直机机架
图9 机架原工艺凝固模拟结果 图10 机架改进工艺模拟结果 经模拟,发现该件四角处的四个冒口补缩通道先于铸件
CAD/CAM/CAE在模具设计中的应用

CAD/CAM/CAE在模具设计中的应用摘要模具是工业生产中的基础工艺装备,也是发展和实现少无切削技术不可缺少的工具。
在电子、汽车、电机、电器、仪表、家电和通讯行业中,有60%-80%的零部件都需要模具加工,轻工制品的生产中应用模具更多,因此模具行业有“百业之母”的美誉。
本文论述了我国模具行业的概况及其近年来所取得的成绩,对国内外模具CAD/CAE/CAM技术的发展历程和现状作了简单概述,最后总结出模具CAD/CAE/CAM的专业化、标准化、集成化、智能化、虚拟化、网络化的发展趋势,以及在塑料模具设计中的应用现状。
正文一、模具CAD/CAE的基本概念CAD(Computer Aided Design)是利用计算机硬、软件系统辅助人们对产品或工程进行总体设计、绘图、工程分析与技术文档等设计活动的总称,是一项综合性技术。
CAE:(Computer Aided Engineering)即计算机辅助工程技术,是以现代计算力学为基础,以计算机仿真为手段的工程分析技术,是实现模具优化的主要支持模块。
对于模具CAE来讲,目前局限于数值模拟方法,对未来模具的工作状态和运行行为进行模拟,及早发现设计缺陷。
二、模具CAD/CAM发展概况模具CAD/CAM的发展状况符合通用CAD/CAM软件的发展进程。
目前通用CAD/CAM软件的发展现状如下:CAD技术经历了二维平面图形设计,交互式图形设计、三维线框模型设计、三维实体造型设计、自由曲面造型设计、参数化设计、特征造型设计等发展过程。
近年来又出现了许多先进技术,如变量化技术、虚拟产品建模技术等。
随着互联网的普及,智能化、协同化、集成化成为CAD技术新的发展特点,使CAD技术得以更广泛的应用,发展成为支持协同设计、异地设计和信息共享的网络CAD。
三、模具CAD/CAM的优越性模具CAD/CAM的优越性赋予了它无限的生命力,使其得可以迅速发展和广泛应用。
无论在提高生产率、改善质量方面,还是在降低成本、减轻劳动强度方面,CAD/CAM技术的优越性是传统的模具设计制造方法所不能比拟的。
第十一章材料成形CAD/CAE/CAM的实际应用1
铸造工艺课程设计软件
华铸CAD
(二)三维工艺CAD
二维工艺CAD系统虽然可以帮助技术人员甩 掉红蓝铅笔、绘图板,并且习惯于纸面介质 绘制工艺的工程师也可以较快适应CAD方式 的电子绘图。 但是二维工艺CAD的致命缺陷正是它的二维 描述方式,不能为后续的CAE、CAM乃至 RPM提供必要的三维信息。 如果说甩红蓝铅笔、甩绘图板需要二维工艺 CAD的话,那么实现CAD/CAE/CAM一体 化就必须要求铸造工艺CAD的立体化。因此 三维工艺CAD是铸造工艺计算机辅助设计的 必然发展方向。
液态成型工艺CAD根本功能是应能完成工 艺基本要素的设计与绘制(造型)任务,这些 要素包括浇注系统、冒口系统、分型面、 加工余量、起摸斜度、砂芯及芯头、冷铁、 不铸孔、铸造圆角、工艺卡等等,可以顺 利地完成铸造工艺设计。
因为铸造行业的特殊性,液态成型工艺的 标准没有统一,不同国家、不同行业、不 同工厂所采用的标准和习惯都不一致。这 一现状导致了铸造工艺CAD系统的开发极 其困难,普适性问题至今无法彻底解决。 因此,与液态成型CAE、 CAM比较,工艺 CAD发展相对滞后,在实际生产中的应用 还很少。
摆脱这一困境的途径主要有两条: 一是加紧制定铸造行业的技术标准,规范工艺设 计的各个环节; 二是借助于迅速发展的计算机技术,搭建强大、 灵活的铸造工艺CAD系统框架,利用此框架可以 迅速、方便地生成适合于某一行业、某个工厂的 铸造工艺CAD。 就目前而言,第一条途径困难重重,很难制定一 个大家都能接受、可以迅速推广应用的技术标准。 而第二条路线虽然困难也很大,但随着计算机软、 硬件及信息技术的快速进步,会逐步克服掉各种 障碍,使铸造工艺的设计实现“无图纸”化、计 算机化甚至远程网络化。
2、塑性成形CAE 主要是利用有限元技术对塑性成形的应力、 应变进行模拟分析,预测应力集中、开裂、 变形等缺陷。对于热锻过程的模拟还存在着 传热过程和再结晶过程的模拟分析。 3、塑性成形CAM 模具对于塑性成形而言具有非常重要的地位, 因此塑性成形CAM技术主要是研究如何利用 数控、电火花等加工手段,快速、精确地制 造出塑性成形用模具。
CAD/CAE/CAM一体化在塑料模具开发中的应用
CAD/CAE/CAM一体化在塑料模具开发中的应用【摘要】本文将CAE分析引入到塑料制品的生产过程中,通过对一个盆类零件模具的设计、工艺分析及模拟加工,阐述了CAD/CAE/CAM一体化技术在塑料制品的生产过程中的重要作用。
目前运用CAD/CAM/CAE软件进行模具设计、分析、制造进行一体化服务已成为塑料模技术发展的趋势,这也必将是塑料模具人才培养的方向。
【关键词】模具;CAD;CAE;CAM1.引言塑料模具的设计、制造和工艺分析是模具技术的全面体现,在实际生产中,不论产品是简单还是复杂,模具的设计、制造和工艺分析都是紧密联结、密不可分的。
过去的几年来,随着计算机技术的发展,模具的设计(CAD)和制造(CAM)结合得比较紧密。
但模具在注塑机上注塑参数的调整还是主要采用传统的试错法,依靠操作人员的经验进行试模,整个生产周期比较长。
本文将把CAE技术添加到CAD和CAM技术中,使得注塑工艺参数的调整更加准确、快捷。
2.CAD/CAE/CAM技术在塑料模具生产中的实践产品如图1所示,零件的边缘有4个螺丝孔,底部有3个带凸台的孔;零件四周不允许有披峰,不允许有顶白、气孔等缺陷;塑件要求表面光洁无毛刺、无缩痕;采用ABS料,大批量生产。
2.1 CAD模具设计首先分析塑件的工艺性,在CAD软件中检查零件厚度是否均匀,拔模斜度是否合理。
工艺性分析结束后再进行分模设计,包括型腔布置、设置收缩率、创建工件、做分型面、分割、抽取,获得模具核心元件——公、母模仁。
接着完成模板、浇注系统、冷却系统、顶出装置等的设计。
若零件有侧凹结构,还需设计出斜导柱或侧滑块等结构,产品图如图1。
本例中零件厚度3-5mm,拔模角度合理,塑件材料为热塑性塑料,流动性较好,适合采用注塑工艺成形。
零件最大外形200X140mm,采用一模两腔对称分布。
本例采用S形分流道,矩形侧浇口。
设计完成后的公、母模仁及制件如图2所示,模具爆炸图如图3所示。
《模具CADCAECAM一体化技术》课程标准
《模具CAD/CAE/CAM一体化技术》课程标准课程代码020******* 课程类别专业课程课程类型理实一体课程课程性质必修课程课程学分4学分课程学时64学时修读学期第4学期适用专业模具设计与制造合作开发企业长春长客金豆不锈钢制品有限公司执笔人王敬艳、李玉芬审核人李玉青1.课程定位与设计思路1.1课程定位《模具CAD/CAE/CAM一体化技术》课程是模具设计与制造专业专业核心课程,通过项目导向、任务驱动的方式、采取大量的动画、图片、实例分析案例进行教学方法培养学生具备从事模具设计与制造相关岗位所必需的方法能力、社会能力、专业能力以及工作岗位的适应能力。
本课程与前修课程《塑料模具设计》课程相衔接,共同培养学生运用CAD/CAE/CAM进行模具结构设计和注塑工艺的优化能力;与后续课程《模具设计与制造综合实训》、《毕业设计》等课程相衔接,共同培养对产品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优化的能力。
1.2设计思路《模具CAD/CAE/CAM一体化技术》课程是模具设计与制造专业的核心课程,该课程的教学质量关系到模具专业学生的综合素质,关系到本专业学生在就业过程中的竞争能力,为此本课程在教学内容的选取上,注重项目的代表性、针对性与适用性,项目设置由易到难,理论知识由浅入深。
宏观上采用引导文法,微观上采用任务驱动,将企业元素进行教学转化,以项目为载体设计课程。
具体步骤如下:(1)开展岗位典型工作任务和学习任务分析。
(2)采用企业真实项目和原创项目构建课程内容。
(3)遵循学生职业能力培养规律组织教学内容。
(4)根据行业发展动态实时更新教学内容。
(5)教学过程再现企业真实工作过程。
(6)采用以综合能力为核心的多元化考核方式。
(7)建设优质的教学资源库和教学团队。
2.课程目标通过本课程的学习,使学生具备从事模具设计与制造相关岗位所必需的方法能力、社会能力及专业能力,培养学生工作岗位的适应能力,提高学生的职业素质。
CAD与CAE集成知识点
CAD与CAE集成知识点CAD(计算机辅助设计)和CAE(计算机辅助工程)是现代工程设计和分析中常用的两个重要工具。
CAD用于设计和绘制产品的几何模型,而CAE用于对产品进行工程分析和验证。
CAD与CAE的集成使用,在工程设计和分析中起到了关键的作用。
本文将介绍CAD与CAE集成的知识点,并着重探讨了其在工程设计和分析中的应用。
1. CAD(计算机辅助设计)CAD是一种利用计算机进行产品设计和图形绘制的技术。
它可以通过使用CAD软件,将设计师的创意转化为数字模型。
CAD软件可以提供丰富的绘图和建模工具,使设计师能够更加高效地创建和修改产品模型。
CAD技术的主要应用包括建筑设计、机械设计、电子设备设计等。
CAD的集成应用中,主要包括以下几个方面的知识点:1.1 CAD文件格式CAD软件使用的文件格式对于数据的交换和共享非常重要。
常见的CAD文件格式包括DWG(AutoCAD)、DXF、STL等。
这些文件格式能够保存CAD模型的几何信息和属性,使得不同CAD软件之间能够互相兼容和交流。
1.2 CAD建模技术CAD建模技术包括二维绘图和三维建模技术。
二维绘图用于创建平面图和剖视图等,而三维建模则可以创建具有实体属性的三维模型。
在CAD软件中,常用的建模技术包括绘制直线、曲线,旋转、拉伸、镜像等操作。
1.3 CAD装配设计CAD装配设计主要用于模拟产品的组装过程,包括零件的配对、位置约束和运动仿真等。
通过CAD软件,可以轻松地创建产品的装配结构,并进行运动仿真和碰撞检测。
2. CAE(计算机辅助工程)CAE是利用计算机模拟和分析工程问题的技术。
它通过对产品进行虚拟试验和仿真,评估产品的性能和行为。
CAE主要应用于结构分析、流体力学分析、热传导分析等工程领域。
在CAD与CAE集成应用中,以下是一些重要的CAE知识点:2.1 CAE建模技术CAE建模技术用于创建和定义分析模型。
分析模型包括几何模型、材料属性、边界条件等信息。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CAD与CAE领域的相结合CAD与CAE既是两个相互独立的领域,也是相互关联的领域。
是产品开发设计流程中的两个阶段,提到“逆向工程,布置加强筋……”这些功能,似乎所有人都会认为这些应该是CAD软件应该具备的功能,但随着软件技术的发展以及用户工程应用需求的专业化,细分化,这些功能名词要突破狭义的理解了。
一些CAE软件在试图集成这些功能,使得设计流程更加简化,提高工作效率。
CAD在早期是英文Computer Aided Drafting (计算机辅助绘图)的缩写,随着计算机软、硬件技术的发展,人们逐步的认识到单纯使用计算机绘图还不能称之为计算机辅助设计;真正的设计是整个产品的设计,它包括产品的构思、功能设计、结构分析、加工制造等。
二维工程图设计只是产品设计中的一小部分;于是CAD的缩写也由Computer Aided Drafting 改为Computer Aided Design,CAD也不再仅仅是辅助绘图,而是整个产品的辅助设计。
CAE 是计算机辅助工程(Computer-Aided Engineering)的英文简称,随着计算技术的发展,企业可以建立产品的数字样机,并模拟产品及零件的工况,对零件和产品进行工程校验、有限元分析和计算机仿真。
在产品开发阶段,企业应用CAE能有效地对零件和产品进行仿真检测,确定产品和零件的相关技术参数,发现产品缺陷、优化产品设计,并极大降低产品开发成本。
在产品维护检修阶段能分析产品故障原因,分析质量因素等。
有限元分析在CAE 中运用最广,有限单元法的基本思想是将物体(即连续的求解域)离散成有限个简单单元的组合,用这些单元的集合来模拟或逼近原来的物体,从而将一个连续的无限自由度问题简化为离散的有限自由度问题。
物体被离散后,通过对其中各个单元进行单元分析,最终得到对整个物体的分析结构。
随着单元数目的增加,解的近似程度将不断增大和逼近真实情况。
1 CAE软件中的设计功能CAE软件引入CAD的部分概念,是市场发展的需要,是针对设计研发手段非常有益的补充。
企业设计部门,CAE部门对软件的专业性的要求越来越强烈,通用性的软件已经不能很好的满足其研发流程的需求。
因此也引导软件业的转型,更多的软件商开始着眼于私人订制,为客户量身打造专业工具。
使软件工具更加能发挥出其节约时间成本,人力成本,提高效率的重要作用。
那么,什么是“逆向工程”、“加强筋布置”,CAE软件中“逆向工程”、“加强筋布置”引入有哪些优势呢?●逆向工程广义的逆向工程(又称逆向技术),是一种产品设计技术再现过程,即对一项目标产品进行逆向分析及研究,从而演绎并得出该产品的处理流程、组织结构、功能特性及技术规格等设计要素,以制作出功能相近,但又不完全一样的产品。
逆向工程源于商业及军事领域中的硬件分析。
其主要目的是在不能轻易获得必要的生产信息的情况下,直接从成品分析,推导出产品的设计原理。
狭义的逆向工程是指逆向造型,采用三坐标测量仪器或CT设备对油泥模型或参照样本进行扫描,获得被捕捉的点云信息,再采用CAD软件对点云进行几何构形的设计过程。
因此,在设计过程中一提到逆向技术,人们首先想到的就是具备逆向功能的CAD软件:Catia,NX,RapidForm,Geomagic Studio等等。
在众多的产品概念设计中也就形成了如下图所示的流程,在这个流程中存在哪些繁琐程序呢?图1 产品设计流程如果提高逆向建模的自动化程度,并将此功能与CAD建模功能集成到CAE软件中,势必会减少数据传递次数,简化设计流程,CAE工程师完成最优结构方案后,再转给CAD工程师做工艺设计。
这种CAE软件已经出现,这一方面增加了企业需求软件的选择项,同时也更加节约采购成本,人员成本,时间成本。
图2 CAE中的逆向功能●布置加强筋结构设计中经常涉及加强筋的处理,往往CAE工程师需要把优化思想告知设计工程师,由设计工程师修改几何模型的形式改变加强筋的尺寸和布局。
但有时设计工程师不能完全理解CAE工程师的想法,造成了工程反复,降低了工作效率。
如能在有限元网格模型上直接生成,编辑,布置加强筋,则会大幅度提高设计效率。
图3 有限元网格模型上直接布置加强筋之所以可以在有限元软件中实现逆向工程,加强筋布置这一类的功能,是基于了真正的有限元网格与几何的关联技术,此技术的意义就在于将几何特征建立在网格结构基础上,由面网格单元的组合构成了面特征,网格单元边构成了线特征。
图4 有限元网格与几何的关联技术2 CAE软件的分类与选型CAE软件的飞速发展应该是从上世纪90年代开始,由最初寥寥无几,可以数的过来的几款软件,到现在成千上百种工程软件。
从CAE技术发展来看,主要有3种技术:有限元法(Finite Element Method)、边界元法(Boundary Element Method)、差分法(Finite Difference Method),应用最多、最广的为有限元法,所以有些人称CAE为有限元分析。
目前,CAE 技术的应用范围几乎覆盖了设计领域的各个方面,大型通用有限元软件能够有效解决各类大型复杂结构的强度、刚度、屈曲、模态、动力学、热力学、非线性、(噪)声学、流体-结构耦合、气动弹性、超单元、磁场、流体动力学、惯性释放及结构优化和可靠性设计等问题。
对制造领域而言,目前的专业软件能够解决金属制造过程,如铸造、锻压、挤压、冲压、切削等问题,对塑胶类可以进行模流分析、粉末冶金等等。
CAE软件的分类方式有多种,比如软件系统构成、软件的求解范围等。
按照软件系统构成来说,一般有3种类型:具有前后处理两方面功能的专用软件(HyperWorks、Ansa、TSV 等),只具备求解功能的软件(Ls-Dyna、Nastran等),前后处理和求解器连为一体的软件(Abaqus、Ansys等);按照软件的求解范围可以分为两类,一类是大型通用有限元软件,另一类是专用有限元软件,大型通用结构有限元软件包括Nastran、Ansys、MARC、LS-DYNA、NX-Nastran等,某个领域的专用有限元分析如PAM-STAMP(冲压)、Deform(锻压、挤压)、Dynaform(冲压)、MoldFlow(模流分析)等等。
因此,对于企业的IT部门、设计部门而言,面对着纷繁复杂的软件市场,选择适合自己需求的软件工具,也变得更加谨慎和理性了。
企业在CAE软件选择上也形成了两种阵营,集成型和专业型。
所谓集成型,即将大型CAD软件中集成相关CAE功能,可以求解简单的线性问题。
集成型软件因为将CAD,CAE结合在一个系统中,对技术人员专业度要求低,操作简便,效率高,适合产品改型的快速决策。
中小企业,以及零部件企业,因为产品种类多,型号多,而且设计周期短,因此适合选用集成性的软件系统。
再来看看专业型,在大型科研机构、企业,有着完善的设计部门,CAD和CAE在组织结构上分立出来,突出了各环节的专业技能,这种结构需要专业性的软件支撑。
而单独看CAE软件也分成了集成和专业两种,CAE流程一般包含三步:前处理,求解,后处理。
CAE 软件有将三步集成到一起的,如Abaqus/CAE,Nastran FX,TSV-Desinger;也有专业的前处理软件(Hypermesh,Ansa,TSV-Pre等),专业的求解器(Abaqus,Nastran 等),专业的后处理器(TSV-Post,meta等)。
过去很多企业遇到了同样的问题,采购了很多功能丰富的大型软件,可是实际应用中也就是仅有的一些功能。
一方面是客户有限的使用,一方面是软件厂商为了满足市场需要不断丰富软件功能。
如何在矛盾中寻求共同利益点。
这就需要转变采购思路,由以前的选型粗放型,转变为选型集约型,目前很多企业已经在这样做了。
现在的软件市场已经不是十几年前两三家独大的局面了,是百花齐放的市场,品牌可以增加诚信度,但更重要的是实实在在的为客户解决问题的软件功能。
企业在选型中也需要从自身需求入手,寻找适合自己的软件。
现在的软件市场是需求为导向的市场,无论是作为客户的企业,还是作为供应商的软件公司,都要转变思路。
