050333c01-流量传感器及其仪表的应用-涡轮流量计在消防车应用要点
涡轮流量计的使用和安装

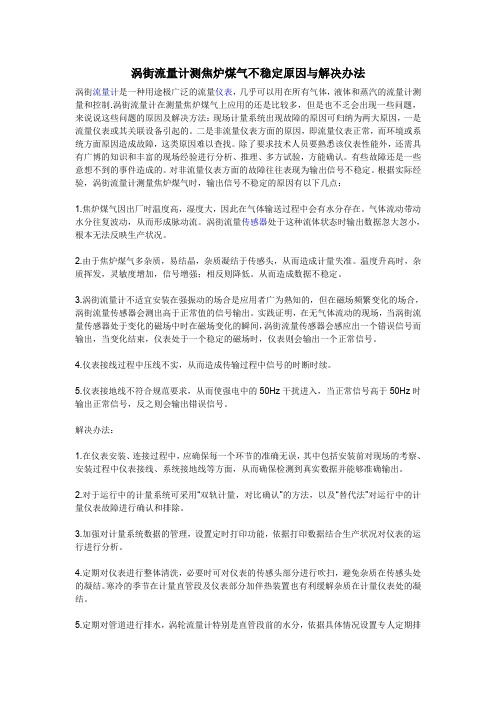

涡街流量计测焦炉煤气不稳定原因与解决办法涡街流量计是一种用途极广泛的流量仪表，几乎可以用在所有气体，液体和蒸汽的流量计测量和控制.涡街流量计在测量焦炉煤气上应用的还是比较多，但是也不乏会出现一些问题，来说说这些问题的原因及解决方法：现场计量系统出现故障的原因可归纳为两大原因，一是流量仪表或其关联设备引起的。
二是非流量仪表方面的原因，即流量仪表正常，而环境或系统方面原因造成故障，这类原因难以查找。
除了要求技术人员要熟悉该仪表性能外，还需具有广博的知识和丰富的现场经验进行分析、推理、多方试验，方能确认。
有些故障还是一些意想不到的事件造成的。
对非流量仪表方面的故障往往表现为输出信号不稳定。
根据实际经验，涡街流量计测量焦炉煤气时，输出信号不稳定的原因有以下几点：1.焦炉煤气因出厂时温度高，湿度大，因此在气体输送过程中会有水分存在。
气体流动带动水分往复波动，从而形成脉动流。
涡街流量传感器处于这种流体状态时输出数据忽大忽小，根本无法反映生产状况。
2.由于焦炉煤气多杂质，易结晶，杂质凝结于传感头，从而造成计量失准。
温度升高时，杂质挥发，灵敏度增加，信号增强；相反则降低。
从而造成数据不稳定。
3.涡街流量计不适宜安装在强振动的场合是应用者广为熟知的，但在磁场频繁变化的场合，涡街流量传感器会测出高于正常值的信号输出。
实践证明，在无气体流动的现场，当涡街流量传感器处于变化的磁场中时在磁场变化的瞬间，涡街流量传感器会感应出一个错误信号而输出，当变化结束，仪表处于一个稳定的磁场时，仪表则会输出一个正常信号。
4.仪表接线过程中压线不实，从而造成传输过程中信号的时断时续。
5.仪表接地线不符合规范要求，从而使强电中的50Hz干扰进入，当正常信号高于50Hz时输出正常信号，反之则会输出错误信号。
解决办法：1.在仪表安装、连接过程中，应确保每一个环节的准确无误，其中包括安装前对现场的考察、安装过程中仪表接线、系统接地线等方面，从而确保检测到真实数据并能够准确输出。
涡轮流量计操作手册(中文)北京康纳森仪表技术有限公司
涡轮流量传感器Turbotron VTH 15 / VTI 15 / VTP 15系列1 Turbotron功能 12 安全说明 23 安装操作须知及重要提示 34 管道安装 35 电路连接 45.1 带有脉冲输出的涡轮流量传感器 45.2 模拟电量输出的涡轮流量变送器，A1 55.3 集成温度传感器（可选择）Pt100/3-线或 Pt 1000/3-线 5 6 Turbotron的清洁 6 7 报废处理 6 8 原材料表 7 9 技术参数 7 9.1 带有脉冲输出的涡轮流量传感器 79.2 模拟电量输出的涡轮流量变送器，A1 8 10 尺寸 9Turbotron功能 Turbotron系列涡轮流量计是计量流量的传感器或用于液体的定量输入。
因为它的异常紧凑的设计，宽广的测量范围和高精度测量，可适用于众多的领域。
流入涡轮的液体被导流片分成四束水柱。
他们从四面碰撞转子以使其运动。
从四面作用于轴承上的力，均衡一致，大部分相互抵销，将磨损减到最小。
极其坚硬的轴承材料，宝石和硬金属，是其超长寿命的另一个保证。
转子速度被转换为电子脉冲信号（频率）。
-VTH和 VTP装有带磁体的转子。
霍尔传感器识别转子的旋转。
-VTI在转子上有不锈钢针。
靠电感接近开关，探测转子的旋转。
两种情况都可获得与流量成比例的频率信号（方波信号）。
•安装前请详细阅读相关章节。
•涡轮流量传感器只适用于液体的测量-绝对禁止作为气体测量工具•安装前请仔细检查，以确定涡轮流量传感器的材料是否适用于被测量的介质（见材料表，第 7章）。
•可在任何位置安装涡流流量计。
如果安装在垂直管道，流向最好向上。
务必避免出现自由出口。
•流量传感器中的箭头指示的是唯一允许的流动方向。
•注意进和出的管段长度以使得测量更加精确。
(见第三章安装和操作须知 )•管道进出口的内径必须与流量传感器的内径相匹配。
•被测量的流体最好尽可能少有固体微粒。
存在微粒直径不应超过 0.5mm。
涡轮流量计说明书
目录1、概述1.1 搬运时应注意的事项1.2 存放应注意的事项1.3选择安装地点应注意的事项1.4限制使用无线电收发机应注意的事项1.5防爆型仪表安装注意事项2、技术性能2.1 气体涡轮流量传感器的技术性能2.2 LRT-I现场显示表（锂电池供电）的技术性能2.3 LRT-Ⅱ现场显示表（外供电）的技术性能2.4 LRT-Ⅲ现场显示表（外供电）的技术性能3、结构与工作原理3.1气体涡轮流量传感器的基本结构3.2 工作原理4、外形尺寸及安装4.1 外形尺寸4.2 安装5、接线5.1放大器及现场显示表的接线5.2 应用举例6、流量传感器的维护7、流量传感器故障及故障排除方法装箱单1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。
请在使用前阅读本手册。
但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。
LWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。
它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。
尤其适用于天然气、干煤气、压缩空气等的测量。
流量计有多种输出和显示方式（详见型号规格代码表）。
1.1 搬运时应注意的事项为防止受到损坏，流量计在搬运到用户使用地点之前请使用原包装。
1.2 存放应注意的事项仪器到达之后应及时安装。
对于电池供电的LRT-I表头，未使用时应将电源插针置于“OFF”（断开）位置，以免电池耗电影响电池的使用寿命。
如需存放，请注意下列事项：a)可能的条件下，不打开包装箱存放。
b)如已打开包装，或已使用过仪表，请把LRT-I表头电源跳线器插在“OFF”位置，并使用原包装。
存放地点应具备下列条件：a)防雨防潮b)机械振动小，避免碰撞冲击c)温度在-30～+60℃。
理想温度在25℃左右。
d)如存放在室外，仪表性能就要受到影响。
涡轮流量传感器的安装
涡轮流量传感器的安装为了确保涡轮流量传感器的测量精度，必须正确地选择安装位置和方法：1.对直管段的要求涡轮流量传感器必须水平安装在管道上（管道倾斜度为5度内），安装时涡轮流量传感器轴线应与管道轴线同心，流向要一致。
涡轮流量传感器上游应有不小于2D的等径直管段，如果安装场所允许建议上游直管段为20D、下游为5D。
2.对配管的要求：涡轮流量传感器安装点的上下游配管的内径与涡轮流量传感器内径相同。
3.对旁通管的要求：为了保证涡轮流量传感器检修时不影响介质的正常使用，在涡轮流量传感器的前后管道上应安装切断阀门，同时应设置旁通管道。
流量控制阀要安装在涡轮流量传感器的下游，涡轮流量传感器使用时上游所装的阀门必须全开，避免造成计量不准或不稳定。
4.对外部环境的要求涡轮流量传感器最好安装在室内，必须要求安装在室外时，一定要采取防晒、防雨措施，以免影响使用寿命。
5.对介质中含有杂质的要求：为了保证涡轮流量传感器的使用寿命，应在涡轮流量传感器的直管段前安装过滤器。
6.安装场所：涡轮流量传感器应安装在便于维护，无强电磁干扰和热辐射的场所。
7.安装焊接要求：1）用户另配一对标准法兰焊在前后管道上。
绝不允许带涡轮流量传感器焊接。
2）安装涡轮流量传感器前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通道）代替涡轮流量传感器进行吹扫管道。
以确保在使用过程中涡轮流量传感器不受损坏。
安装涡轮流量传感器时，法兰间的密封垫不能凹入管道内。
8.涡轮流量传感器接地要求涡轮流量传感器应可靠接地，不能与强电系统地线共用9.对于防爆型产品的要求：为了涡轮流量传感器安全正常使用，应复核防爆型涡轮流量传感器的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求。
用户不得自行更改防爆系统的连接方式，不得随意打开涡轮流量传感器前后盖、取压口等部件。
050321c05-流量传感器及其仪表的应用-挡板式水流开关重点

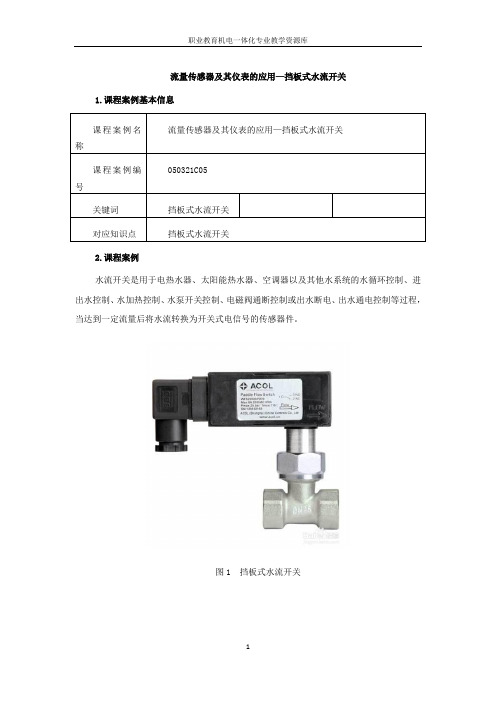

流量传感器及其仪表的应用—挡板式水流开关
1.课程案例基本信息 课程案例名
称
流量传感器及其仪表的应用—挡板式水流开关
课程案例编
号
050321C05 关键词
挡板式水流开关 对应知识点
挡板式水流开关 2.课程案例
水流开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。
图1 挡板式水流开关
《机电一体化专业教学资源库》资源模板编制信息模版名称课程案例模版
模版编号05
模版主要功能规定课程案例的基本要求、格式等
责任者陶陶联系方式Email:
编制时间2014年4月
发布时间2014年4月。
消防超声波流量计使用说明
消防超声波流量计使用说明
消防超声波流量计是一种用于消防系统中水流量检测的仪器，采用超声波测量原理，可以实时监测水流量，保证消防系统的正常运行。
二、产品特点
1. 非接触式测量，不受管道材质和污垢的影响，保证准确性。
2. 高灵敏度传感器，能够检测到微小的水流量变化。
3. 采用数字信号处理技术，可以实现高精度、高稳定性的测量。
4. 可以自动校准，保证测量准确性。
5. 具有防水、震动、高温等保护功能，适用于恶劣环境。
三、产品使用方法
1. 安装前需对流量计进行检查，确认流量计和传感器无损坏。
2. 安装前需选择合适的安装位置，应尽量避免管道弯曲、支架、阀门等对测量的影响。
3. 安装时应将流量计与管道紧密连接，确保无泄漏。
4. 安装完成后，需要进行校准操作，具体方法请参考产品说明书。
5. 使用过程中，应保持流量计周围干燥、无灰尘等杂物，以免影响测量准确性。
四、使用注意事项
1. 使用前请确认产品是否正常，避免使用损坏的产品。
2. 不要将流量计暴露在阳光、雨雪或潮湿的环境中。
3. 使用过程中，应避免流量计受到撞击或震动。
4. 长时间不使用时，应将流量计存放在干燥、阴凉、通风的地方。
5. 由专业人员进行安装和维护，确保操作安全和产品长期稳定运行。
以上为消防超声波流量计使用说明，如有疑问，请咨询厂家或售后服务。
简述涡轮流量计的原理及应用
简述涡轮流量计的原理及应用1. 涡轮流量计的原理涡轮流量计是一种常用的流量计量装置，通过测量流体中旋涡的频率来确定流体的流量。
其原理如下：•流体通过流量计的管道，流过的流体会使涡轮开始旋转。
•涡轮的旋转速度与流体的速度成正比，即流体速度越快，涡轮旋转的速度就越快。
•涡轮通过磁性耦合装置与传感器相连，涡轮的旋转会产生磁场变化，通过传感器测量磁场变化来确定涡轮旋转的速度。
•根据流体流经涡轮的量和涡轮旋转的速度，可以计算出流体的流量。
2. 涡轮流量计的应用涡轮流量计因其简单可靠的原理及广泛的应用领域，被广泛应用于以下行业：2.1. 石油和天然气行业在石油和天然气行业中，涡轮流量计被用于测量流经管道的原油、天然气、燃料等的流量。
其准确的流量测量能够帮助企业控制成本、提高生产效率，并为石油和天然气资源的管理提供数据支持。
2.2. 化工行业在化工行业中，涡轮流量计被广泛应用于测量液体或气体的流量，如酸、碱、溶剂等。
其高精度和可靠性能使其成为化工过程控制和监测的重要工具。
2.3. 食品和制药行业在食品和制药行业中，涡轮流量计常用于测量液体的流量，如水、果汁、饮料等。
准确的流量测量可以帮助企业确保产品质量，并控制生产成本。
2.4. 污水处理行业在污水处理行业中，涡轮流量计被用于测量污水的流量，帮助企业监测和控制污水的处理过程。
准确的流量测量可以确保污水处理设备的运行效果，并帮助企业合理利用资源。
2.5. 能源行业在能源行业中，涡轮流量计可用于测量水、蒸汽、气体等能源的流量。
精确的流量测量能够帮助企业管理能源消耗和提高生产效率。
2.6. 其他行业除了上述行业，涡轮流量计还可以应用于水处理、供汽供热、环保监测、冶金、造纸等多个领域。
其广泛的应用范围使其成为现代工业流量测量的重要装置之一。
总之，涡轮流量计凭借其简单可靠的原理和广泛的应用领域，在工业领域中发挥着重要的作用。
不仅能够提供准确的流量测量，还能帮助企业控制生产成本、提高生产效率，为工业生产和资源管理提供支持。
涡轮流量计简介
涡轮流量计简介涡轮番量计由涡轮、轴承、前置、显示仪表组成。
被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变幻而变幻，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表举行计数和显示，按照单位时光内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。
涡轮变送器的工作原理是当流体沿着管道的轴线方向流淌，并冲击涡轮叶片时，便有与流量qv 、流速V和流体密度ρ乘积成比例的力作用在叶片上，推进涡轮旋转。
在涡轮旋转的同时，叶片周期性地切割电磁铁产生的磁力线，转变线圈的磁通量。
按照电磁感应原理，在线圈内将感应出脉动的电势信号，此脉动信号的频率与被测流体的流量成正比。
涡轮变送器输出的脉冲信号，经前置于放大器放大后，送入显示仪表，就可以实现流量的测量。
2 涡轮番量计的选型（1）流量计本体最好选区用316不锈钢材料以防腐，如是防爆区还必需是防爆结果。
（2）轴承普通有炭化钨，聚四氟乙烯，碳石墨三种规格：碳化钨的精度最高，它作为工业控制的标准件；聚四氟乙烯，碳石墨能防腐，普通在化工场所优先考虑。
轴承的寿命流速的平方成正反比，故流速最好的在最大流速的1/3速度比较好。
（3）感应探头是检测转动体的运动并把它转化为脉冲数字电信号，它电磁线圈输出值临近正弦曲线，脉冲信号的频率范围随测量的流量大小成线性变幻，典型的范围为10:1，25:1 和100:1三种规格。
电磁线圈的普通小于2000Ω，大于该值可能损坏。
3 涡轮番量计的安装（1）变送器的电源线采纳金属屏蔽线，接地要良好牢靠。
电源为直流24V，650Ω阻抗。
（2）变送器应水安全装，避开垂直安装，并保证其前后有适应的直管第1页共3页。
涡轮流量计产品工作原理及相关技术应用知识汇总
涡轮流量计产品工作原理及相关技术应用知识汇总涡轮流量计的概述：涡轮流量计作为是一种速度式的流量测量仪表，在工业生产中得到了大量的使用，其特点是能够用于测量充满封闭管道连续流动的液体体积流量。
特别是适用于粘度低，品质单纯的介质，比如各类轻质油，涡轮流量计的概述：涡轮流量计作为是一种速度式的流量测量仪表，在工业生产中得到了大量的使用，其特点是能够用于测量充满封闭管道连续流动的液体体积流量。
特别是适用于粘度低，品质单纯的介质，比如各类轻质油，各种化工原料，产品被广泛应用在石油化工、冶金、科研、食品等行业。
随着生产技术的提高和加工工艺的不断改进，相比于以前的涡轮流量计产品，现在应用于工业生产中的此类仪表其精度和测量数据的输出方式有了极大的提高，加上现在的信息技术的高速发展，涡轮流量计其测量量的原始数据经过收集，加工，可以在一个生产区域中得到共享，更有利于生产率的提高。
具体总结如下：a、测量检测器具有耐磨型和防腐型，产品应用范围广，稳定性好；b、流量计温度范围：-20-100℃，高温：-20-150℃；c、流量测量范围大，一般可达10:1，特殊可扩展到40:1；d、流量传感器具有多种连接方式，便于安装使用；e、涡轮传感器测量粘度低的液体，精度高，可达0.2-1.0级；f、智能化电路设计，功能强大，显示瞬间流量、累积流量；g、可自带电池工作，远传型输出4-20mA，脉冲信号，有Hart 协议。
涡轮流量计的工作原理涡轮流量计由涡轮、轴承、前置放大器、显示仪表组成，被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变化而变化，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表进行计数和显示，根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。
涡轮变送器的工作原理是当流体沿着管道的轴线方向流动，并冲击涡轮叶片时，便有与流量qv、流速V和流体密度ρ乘积成比例的力作用在叶片上，推动涡轮旋转。
涡轮流量计
涡轮流量计
涡轮流量计是一种速度式流量计，流动的气体驱使叶轮旋转，其旋转速度与体积近似成比例函数关系，基于叶轮旋转数测得通过的气体体积。
涡轮流量计内部结构简单，同罗茨流量计一样自带温压补偿，并具有计量精度高、量程宽、灵敏性好、便于数据远传等优点。
涡轮流量计因具有速度计量的特性，所以更适用于大口径大流量的应用场景，工况流量可达6000m3/h以上。
但涡轮流量计也有气体纯净度要求高、检定周期短等问题，需要加装前置过滤器。
此外，涡轮流量计的始动流量相较罗茨流量计大，在长期低流量用气情况下会造成计量结果偏小，且在安装过程中有直管段要求。
直管段预留长度不足或安装不到位将直接影响计量结果。
在流速较快的时候，通常需要增加流动调整器减少旋涡及改善速度分布，从而确保计量稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职业教育机电一体化专业教学资源库
1
流量传感器及其仪表的应用—涡轮流量计在消防车应用
水控机
1.课程案例基本信息
课程案例名
称
流量传感器及其仪表的应用—涡轮流量计在消防车应用
课程案例编号 050333C01
关键词 涡轮流量计在消防车应用
对应知识点 涡轮流量计在消防车应用
2.课程案例
自动化控制系统是消防车的核心，而流量计（流量传感器）则是自动化控制系统的核心，
其性能的好坏直接决定了消防自动化控制系统性能的好坏。
涡轮流量计的工作原理是当被测流体流经传感器时，传感器内的叶轮借助于流体的动能
而产生旋转，叶轮即周期性地改变磁电感应系统中磁阻值，使通过线圈的磁通量周期性地发
生变化而产生电脉冲信号，经放大器放大后传送至相应的流量积算仪表、PLC或上位计算机，
进行流量或总量的测量。
基本型气体涡轮流量传感器 应用于：天然气、氧气、氮气、压缩空气等中低流速气体。
图1 涡轮流量计
职业教育机电一体化专业教学资源库
2
《机电一体化专业教学资源库》资源模板编制信息
模版名称 课程案例模版
模版编号
05
模版主要功能 规定课程案例的基本要求、格式等
责任者 陶陶 联系方式
Email:
编制时间 2014年4月
发布时间 2014年4月
