数控机床手动对刀的步骤【干货】
深入理解数控机床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。
对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。
对刀的主要工作是取得基准刀程序起点的机床坐标和确定非基准刀相关于基准刀的刀偏置。
多种要素的影响，手动数控机床对刀法的对刀精度非常有限，将这一阶段的对刀称为大略对刀。
数控机床手动对刀的步骤1、X轴对刀步骤把坐标系原点设在零件端面上（1）、启动机床，用手轮方式将刀具移动至靠近工件外圆面位置，“注”（使用手轮进给倍率为0.1的速度）。
（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行外圆碰刀，后Z轴正向退出，X轴在相对坐标进行清零，X轴进刀（进刀量在0.2mm左右），再Z轴往负方向进行外圆车削（以手轮进给倍率为0.001的速度、车削外圆长度大约为10mm左右）。
（此时注意车削完后X轴不能动，只能把Z轴往正方向退出）。
（3）、停机（用游标卡尺）测量工件车削后外圆的直径。
（4）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50X20.0”（在这里X20.0是指工件车削后测量出的尺寸）。
（5）、同时在录入方式下执行该值--按下“循环启动键”（6）、X轴对刀完成，把刀具退开。
2、Z轴对刀步骤（1）、启动机床，用手轮方式将刀具移动至靠近工件端面位置，“注”（使用手轮进给倍率为0.1的速度）。
（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行端面碰刀，后X轴正向退出，Z轴在相对坐标进行清零，Z轴进刀（进刀量在0.1mm左右），再X轴往负方向进行端面车削(车完整个端面)。
（此时注意车削完后Z轴不能动，只能把X轴往正方向退出）。
（3）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50Z0”（在这里Z0是指工件车削后端面位置）。
（4）、同时在录入方式下执行该值--按下“循环启动键”（5）、Z轴对刀完成，把刀具退开。
cnc对刀操作流程
cnc对刀操作流程
CNC对刀操作流程是数控机床加工中非常重要的一环，对刀准
确与否直接影响到加工质量和效率。
下面将详细介绍CNC对刀操作
流程。
首先，进行CNC对刀操作前，需要准备好对刀仪、对刀块、螺
丝刀等工具。
接着，打开数控机床的电源，将对刀仪插入主轴中，
并将对刀块夹持在主轴上。
然后，通过数控系统进入对刀模式，选
择对刀程序。
接下来，进行粗对刀。
首先，将对刀仪放置在对刀块上，然后
通过数控系统控制主轴旋转，使对刀仪与主轴同心。
调整对刀仪的
位置，使其与主轴中心对齐。
然后，锁紧对刀块，并将对刀仪取下。
然后，进行精对刀。
将刀具安装在主轴上，并通过数控系统控
制主轴旋转，使刀具与工件表面接触。
调整刀具位置，使其与工件
表面平行。
通过数控系统调整刀具的偏移量，使其与工件表面距离
达到所需的数值。
最后，锁紧刀具，并将对刀块取下。
最后，进行刀具长度补偿。
通过数控系统设置刀具长度补偿值，使数控系统能够自动调整刀具的加工位置。
然后，进行加工前的试切，检查刀具位置是否准确，调整刀具位置和补偿值，直至满足加
工要求。
总的来说，CNC对刀操作流程包括准备工具、打开电源、进入对刀模式、粗对刀、精对刀和刀具长度补偿等步骤。
只有严格按照操作流程进行对刀操作，才能确保刀具位置准确，保证加工质量和效率。
希望以上介绍对您有所帮助。
数控加工中心、数控铣床常用的对刀方法

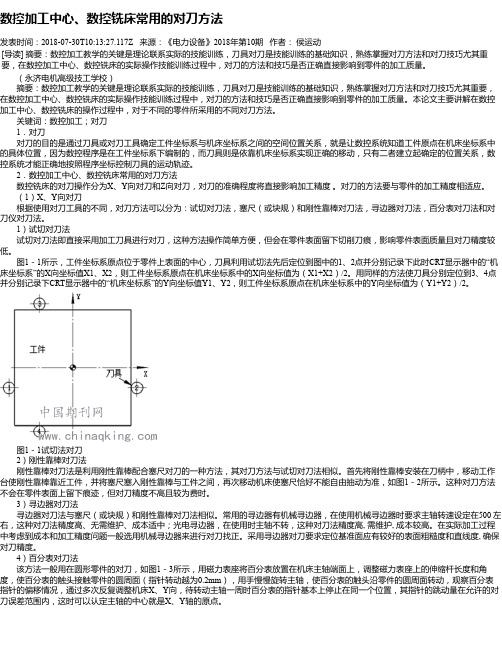

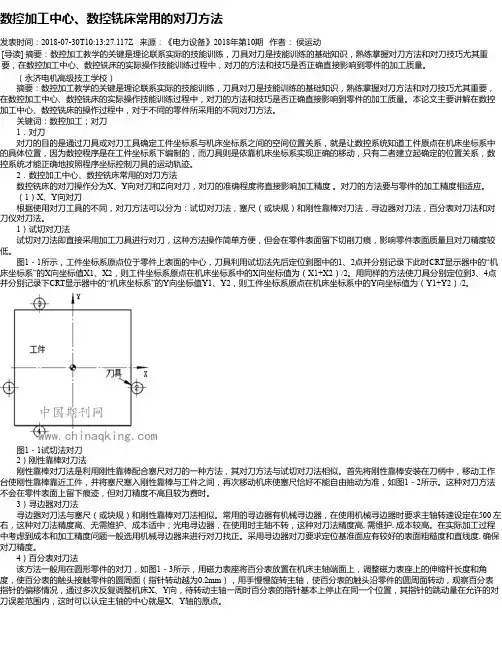

数控加工中心、数控铣床常用的对刀方法发表时间：2018-07-30T10:13:27.117Z 来源：《电力设备》2018年第10期作者：侯运动[导读] 摘要：数控加工教学的关键是理论联系实际的技能训练，刀具对刀是技能训练的基础知识，熟练掌握对刀方法和对刀技巧尤其重要，在数控加工中心、数控铣床的实际操作技能训练过程中，对刀的方法和技巧是否正确直接影响到零件的加工质量。
