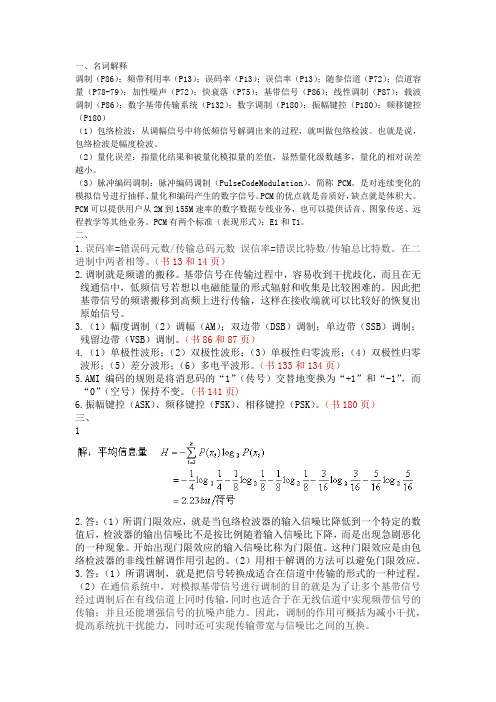

通信原理复习题及答案 (1)

通信原理复习题 五、作图题 1．某调制方框图如图a所示。已知m(t)的频谱如图b，载频 且理想带通滤波器的带宽为。 试求：（1）理想带通滤波器的中心频率为多少； （2）说明s(t)为何种已调制信号； （3）画出s(t)的频谱图。

2．根据如图所示的调制信号波形，试画出DSB及AM波形图，并比较它们分别通过包络检波器后的波形差别。

3．请画出采用单边带调幅的调制器和解调器的组成框图？若基带信号的频谱如图所示，载波频率为64kHz，取下边带（滤波为理想），请画出已调信号的频谱？ 4．若有5个频谱范围均为60kHz～108kHz的信号（已包括防护频带），现将这5个信号采用频分复用的方式合成一个频谱为312kHz～552kHz的信号。 试求：（1）对应于这5个信号所用的载波频率分别为多少（取上边带）； （2）画出该频分复用的原理框图； （3）试画出频谱搬移图。

5．设有12路电话信号，每路电话的带宽为4kHz（频谱0kHz～4kHz，已包括防护频带），现将这12路电话信号采用频分复用的方式合成一个频谱为60Hz～

108kHz的信号。 试问：（1）用于12路电话频谱搬移的载波频率分别为多少(取上边带)； （2）画出频分复用的频谱搬移图（4kHz的电话频谱用三角频谱表示）。

6．设通信系统的模型如下图所示，请在图中标出调制信道和编码信道。请画出一对输入和一对输出时的调制信道数学模型图和二进制编码信道数学

模型图。

7．设有三种传输通道分别如图a、图b和图c所示。 试求：（1）画出这三种传输通道的幅频特性示意图； （2）就失真问题对三种传输通道作简要讨论； （3）若三种传输通道的输入为一个矩形脉冲，请分别画出相应的输出波形草图。

8．设有一数字序列为，请画出相应的单极性非归零码（NRZ）、归零码（RZ）、差分码和双极性归零码的波形。

9．设有一数字序列为，请画出相应的NRZ码、RZ码、双极性归零码、AMI码和四电平码的波形。 10．设有一数字码序列为1，试编为相关码、AMI码和HDB3码？并画分别出编码后的波形？（第一个非零码编为-1） 11．设部分响应传输系统如图所示，若 为1。请画出各点的波形。

12．请画出眼图的模型结构图，并解释个部分所代表的含义。 13．设发送数字信息序列为，码元速率为。现采用2FSK进行调制，并设 对应“1”；对应“0”；、的初始相位为00。

试求：（1）画出2FSK信号的波形。 （2）计算2FSK信号的带宽和频谱利用率。 14．设发送数字信息序列为，码元速率为 。现采用2FSK进行调制，并设 对应“1”；对应“0”；、的初始相位为00。 试求：（1）画出2FSK信号的波形。 （2）计算2FSK信号的带宽和频谱利用率。

15．设二进制FSK信号为

且等可能出现。 试求：（1）构成相关检测器形式的最佳接收机结构； （2）画出各点可能的工作波形； （3）若接收机输入高斯噪声功率谱密度为 ，试求系统的误码率。 16．假设有某2DPSK系统，设发送数字信息序列为，码元速率为 ，载波频率为。 试求：（1）试画出2DPSK信号波形；

（2）试画出采用非相干解调法接收的组成框图；

（3）根据框图试画出解调系统的各点波形。 17．设数字序列为，波特为1000B，载波频率为2000Hz。 试求：（1）画出相应得2DPSK的波形； （2）画出2DPSK传输系统的非线性变换+滤波法载波同步的组成框图； （3）画出以上组成框图中各点的波形图。

18．设发送数字信息序列为，码元速率为，载波频率为4kHz。 试求：（1）分别画出2ASK、2PSK、2DPSK信号的波形（2ASK的规则：“1”有载波、“0”无载波；2PSK的规则：“1”为00、“0”为1800；2DPSK的规则：“1”变“0”不变，且设相对码参考码元为“0”）。 （2）计算2ASK、2PSK、2DPSK信号的带宽和频谱利用率。 19．已知一低通信号 的频谱为

试求：（1）假设以的速率对进行理想抽样，试画出已抽样信号的频谱草图； （2）若用 的速率抽样，重做上题； （3）若用 的速率抽样，重做上题； （4）试比较以上结果。 20．已知 某信号 的频谱如图所示b。将它通过传输函数为 的滤波器后再进行理想抽样如图a所示。

试求：（1）此时抽样速率应为多少； （2）若用 的速率抽样，画出已抽样信号的频谱； （3）接收端的 应具有怎样的传输特性才能不失真地恢复。

21．设有一频谱范围为1kHz～6kHz的模拟信号如图所示。 试求：（1）试画出 、和 进行理想抽样后的频谱图； （2）试对以上三种抽样结果进行讨论，并指出实际抽样时应取哪个频率。

22．设到达接收机输入端的二进制信号码元 的波形如图所示，输入高斯噪声功率谱密度为：

试求：（1）画出匹配滤波器形式的最佳接收机结构； （2）确定匹配滤波器的单位冲激响应及可能的输出波形。 23．设系统某系统如图(a)，其输入分别如图(b)所示。

试求：（1）绘图解出 的输出波形； （2）绘图解出 的输出波形； （3）说明 、是否是的匹配滤波器。

24．设有一数字基带传输系统，传输码采用AMI码。 试问：（1）位同步的实现方法有哪些； （2）画出非线性变换+滤波法提取位同步信号的组成框图； （3）设数字序列为，根据以上框图画出各点的波形图。

六、计算题 1．某信源集包含32个符号，各符号等概出现，且相互统计独立。现将该信源发送的一系列符号通过一带宽为4kHz的信道进行传输，要求信道的信噪比不小于26dB。 试求：（1）信道容量； （2）无差错传输时的最高符号速率。 2．某信息源由A、B、C、D四个符号所组成，各符号出现的概率分别为，且每个符号均以二进制脉冲编码，即：A→00、B→01、C→10、D→11。若已知每个脉冲的宽度为0.5ms。， 试求：（1）信息源符号的平均信息量； （2）该信源的符号速率和信息速率。 （3）若信息源符号等概率时则信息速率为多少；

3．设信息源的输出由128个不同的符号组成，其中16个出现的概率为1/32，其余112个出现的概率为1/224。信息源每秒发出1000个符号，且每个符

号彼此独立。计算该信息源的平均信息速率。 4．已知某四进制离散信源（0、1、2、3），其符号出现的概率分别为，发送符号（码元）宽度为0.2ms。 试求：（1）该信源的平均信息量； （2）码元速率和信息速率； （3）该信源可能出现的最大熵及此时的码元速率和信息速率。

5．某信息源的符号集由A、B、C、D和E组成，舍每一符号独立出现，其出现概率分别为1/4，1/8，1/8，3/16，5/16。 试求：（1）该信息源符号的平均信息量； （2）要想获得最大熵该信源应满足什么条件及最大熵为多少。

6．某四进制离散信源，其符号等概，符号间相互独立，每个符号的宽度为0.1ms。 试计算：（1）码元速率和信息速率； （2）该信源工作2小时后所获得的信息量； （3）若将个符号编成二进制码后进行传输，在工作2小时后发现有36个差错比特（差错比特为均匀分布），求传输的误比特率和误符号（码）率。 7．某一待传输的图片含个像素，各像素间统计独立，每像素灰度等级为8级（等概率出现），要求用3s传送该图片，且信道输出端的信噪比为30dB，试求传输系统所要求的最小信道带宽。 8．设视频的图像分辨率为个像素，各像素间统计独立，每像素灰度等级为256级（等概率出现），每秒传送25幅画面，且信道输出端的信噪比为30dB，试求传输系统所要求的最小信道带宽。 9．某调制方框图如图a所示。已知的频谱如图b，载频且理想低通滤波器的截止频率为。

试求：（1）并说明 为何种已调制信号； （2）画出和的频谱图。

10．设某信道具有均匀的双边噪声功率谱密度 ，在该信道中传输抑制载波的双边带信号，并设调制信号的频带限制于5kHz，载频是100kHz，已调

信号的功率为10kW，载波功率为40kW。若接收机的输入信号先通过一个带宽为10kHz的理想带通滤波器。 试求：（1）该理想带通滤波器的中心频率； （2）解调器输入端的信噪功率比； （3）解调器输出端的信噪功率比； （4）调制制度增益G。 11．设一宽带频率调制系统,载波振幅为100V,频率为100MHz,调制信号m(t)的频带限制在5kHz, ，,最大频偏,并设信道中噪声功率谱密度是均匀的,其 (单边谱)。 试求：（1）接收机输入端理想带通滤波器的传输特性H( )； （2）解调器输入端的信噪功率比； （3）解调器输出端的信噪功率比。

12．设基带传输系统的发送滤波器、信道及接收滤波器组成总特性为，若要求以波特的速率进行数据传输，试检验下图中各种满足消除抽样点上码

间干扰的条件否？

13．设数字基带传输系统的传输特性 如图所示，其中α是某个常数（0≤α≤1）。 试求：（1）检验该系统能否实现无码间干扰传输； （2）该系统的最大码元速率为多少？这时的系统频带利用率是多少。 14．设模拟信号的最高频率为4kHz，若采用PCM方式进行传输， 要求采用均匀量化，且最大量化误差为信号峰峰值的0.25%。 试求：（1）PCM信号的最低码元速率； （2）需要的奈奎斯特基带带宽； （3）若将其转换成8进制信号进行传输，此时的码元速率和需要的奈奎斯特基带带宽。

15． 设有一码元速率为RB=1000(B)的数字信号，通过以下如图所示的三种不同传输特性的信道进行传输。

试问：（1）简要讨论这三种传输特性是否会引起码间干扰； （2）简要讨论采用那种传输特性较好？

16．如图为某滚降特性，当传输码元间隔为 的二进制信号时。 试问：（1）当分别为、和时是否会引起码间干扰； （2）对不产生码间干扰的情况，计算频谱利用率。 17．设基带传输系统的发送滤波器、信道及接收滤波器组成总特性为 ，若要求以波特的速率进行数据传输 试求：（1）下图中各种 满足消除抽样点上码间干扰的条件否； （2）无码间干扰传输特性的频谱利用率； （3）简要讨论实际采用哪个合理。

18．若采用OOK方式传送二进制数字信息，已知码元传输速率，接收端解调器输入信号的振幅，信道加性噪声为高斯白噪声，且其单边功率谱密度。 试求：（1）非相干接收时，系统的误码率； （2）相干接收时，系统的误码率； （3）试对以上两种接收方式进行比较。 19．若某2FSK系统的码元传输速率为，数字信息为“1”时的频率为10MHz，数字信息为“0”时的频率 为10.4MHz。输入接收端解调器的信号峰值振幅 。信道加性噪声为高斯白噪声，且其单边功率谱密度为。 试求：（1）2FSK信号的第一零点带宽； （2）非相干接收时，系统的误码率； （3）相干接收时，系统的误码率。 20．在二进制移相键控系统中，已知码元传输速率 ，接收端解调器输入信号的功率，信道加性噪声为高斯白噪声，且其单边功率谱密度。 试求：（1）相干解调2PSK信号时的系统误码率； （2）极性比较法解调2DPSK信号时的系统误码率； （3）差分相干解调2DPSK信号时的系统误码率。
