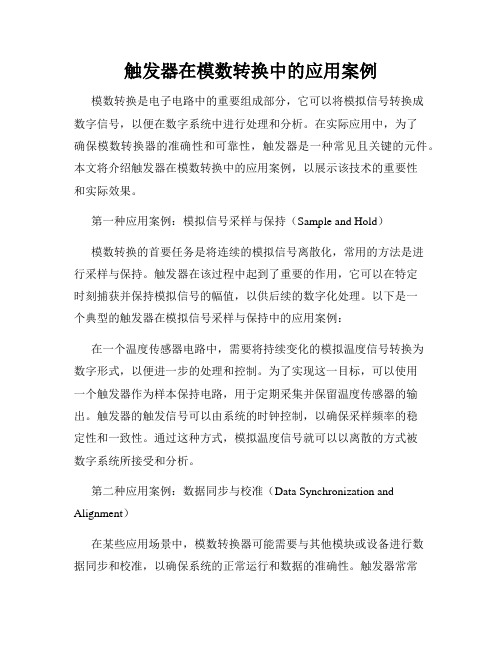

触发器在模数转换中的应用案例模数转换是电子电路中的重要组成部分，它可以将模拟信号转换成数字信号，以便在数字系统中进行处理和分析。
在实际应用中，为了确保模数转换器的准确性和可靠性，触发器是一种常见且关键的元件。
本文将介绍触发器在模数转换中的应用案例，以展示该技术的重要性和实际效果。
第一种应用案例：模拟信号采样与保持（Sample and Hold）模数转换的首要任务是将连续的模拟信号离散化，常用的方法是进行采样与保持。
触发器在该过程中起到了重要的作用，它可以在特定时刻捕获并保持模拟信号的幅值，以供后续的数字化处理。
以下是一个典型的触发器在模拟信号采样与保持中的应用案例：在一个温度传感器电路中，需要将持续变化的模拟温度信号转换为数字形式，以便进一步的处理和控制。
为了实现这一目标，可以使用一个触发器作为样本保持电路，用于定期采集并保留温度传感器的输出。
触发器的触发信号可以由系统的时钟控制，以确保采样频率的稳定性和一致性。
通过这种方式，模拟温度信号就可以以离散的方式被数字系统所接受和分析。
第二种应用案例：数据同步与校准（Data Synchronization and Alignment）在某些应用场景中，模数转换器可能需要与其他模块或设备进行数据同步和校准，以确保系统的正常运行和数据的准确性。
触发器常常被用来实现数据的同步和对齐，以满足系统的时序要求。
以下是一个触发器在数据同步与校准中的应用案例：在一个高速通信系统中，不同的数据信号来源与模数转换器的输入需要保持同步和一致。
触发器可以在数据输入端与输出端之间起到缓冲和同步的作用。
通过合理地配置触发器的时序和触发条件，可以实现数据的精确同步和时序对齐。
这样，模数转换器就能够准确且稳定地将模拟信号转换为数字信号，以供系统进一步处理和分析。
总结：触发器在模数转换中的应用案例体现了其重要性和实际效果。
通过在模拟信号采样与保持、数据同步与校准等场景中的应用，触发器可以帮助实现高精度和高可靠性的模数转换。
