细解Ansys疲劳寿命分析概要
基于ANSYS软件对棒球棒的疲劳的有限元分析报告

基于ANSYS软件对棒球棒的疲劳的有限元分析报告一、概述本次大作业主要利用ANSYS软件对棒球棒的疲劳进行分析,计算出棒球棒的最大寿命。
然后与实际情况进行比较,证明分析的正确性,从而为棒球棒的优化分析提供了充分的理论依据,并且通过对ANSYS软件的实际操作深刻体会有限元分析方法的基本思想,对有限元分析方法的实际应用有一个大致的认识。
二、问题分析如下图所示为某棒球棒三维模型,自定义尺寸建立几何模型,材料为铝合金,假设每打一次球,等效在棒球棒端部施加1000N载荷,试分析棒球棒的寿命。

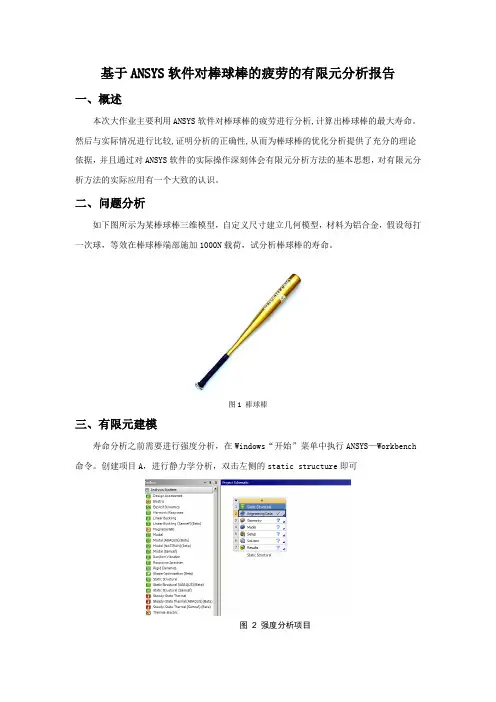

图1 棒球棒三、有限元建模寿命分析之前需要进行强度分析,在Windows“开始”菜单中执行ANSYS—Workbench 命令。
创建项目A,进行静力学分析,双击左侧的static structure即可图 2 强度分析项目如图 3所示,采用材料默认的结构铝合金即可,材料的杨氏模量为7.1e10Pa,泊松比为0.33,密度2770kg/m3,端部黑色部分为护套,采用橡胶材料。
图 3 材料定义双击Geometry进入几何模型建立模块,进行几何建模。
棒球棒为圆周对称模型,所以需要建立截面进行旋转,截面草绘如下:旋转后几何模型如下所示:再在端面建立厚度为2mm的橡胶环,同样通过旋转方式建立,如下所示:进入Workbench进行材料设置,其中螺栓和棒球棒分别设置材料为结构钢。
进行网格划分,设置网格尺寸为2mm,最终有限元网格模型如下图所示:图7 网格设置图8 网格模型模拟实际情况,橡胶外表面固定,棒球棒右端施加1000N载荷,如下图所示图9 载荷约束四、有限元计算结果(1)位移变化,如图12所示,结果最大变形为6.5mm,图12 位移云图(2)等效应力计算结果,如图3所示,最大等效应力为88.015MPa图13 等效应力云图添加Fatigue tool进行疲劳分析,Fatigue设置如下寿命云图如下所示,应力最大区域,寿命最小,该棒球棒最多可以使用1e5次,此后便会发生裂纹破坏。
ANSYSnCodeDesignlife高级疲劳寿命分析

ANSYS nCode 的价值
1. 预先进行耐久性评估,减少物理 试验,避免设计和加工改变而导致 的重大损失 2. 通过模拟优化物理试验载荷谱, 大幅减少试验时间和成本
© 2012 Pera Corporation Ltd. All rights reserved.
4 用户案例
© 2012 Pera Corporation Ltd. All rights reserved.
目录
1 产品简介
© 2012 Pera Corporation Ltd. All rights reserved.
ANSYS nCode产品简介
ANSYS nCode DesignLife是 集成在ANSYS Workbench 平台上的高级疲劳分析模块, 为客户提供先进的疲劳分析 解决方案。
完全集成于ANSYS WorkBench平台
Click & Drag操作方式,易学易用
先进的疲劳分析技术 构建任意复杂的载荷谱
强大的疲劳结果输出功能
© 2012 Pera Corporation Ltd. All rights reserved.
完全集成于ANSYS WorkBench平台
支持常幅值、单时间历程、多时间历程载荷
客户定制流程开发
© 2012 Pera Corporation Ltd. All rights reserved.
目录
2 功能特色
© 2012 Pera Corporation Ltd. All rights reserved.
ANSYS nCode功能特色
焊点、焊缝的焊接疲劳计算; 高级振动疲劳分析计算(PSD); 在多轴应力状态评估的基础上, 自动选择计算方法;
细解Ansys疲劳寿命分析概要

2013-08-29 17:16 by:有限元来源:广州有道有限元ANSYS Workbench 疲劳分析本章将介绍疲劳模块拓展功能的使用:–使用者要先学习第4章线性静态结构分析.•在这部分中将包括以下内容:–疲劳概述–恒定振幅下的通用疲劳程序,比例载荷情况–变振幅下的疲劳程序,比例载荷情况–恒定振幅下的疲劳程序,非比例载荷情况•上述功能适用于ANSYS DesignSpacelicenses和附带疲劳模块的更高级的licenses.A. 疲劳概述•结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关•疲劳通常分为两类:–高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的. 因此,应力通常比材料的极限强度低. 应力疲劳(Stress-based)用于高周疲劳.–低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算.•在设计仿真中, 疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳. 接下来,我们将对基于应力疲劳理论的处理方法进行讨论.…恒定振幅载荷•在前面曾提到, 疲劳是由于重复加载引起:–当最大和最小的应力水平恒定时, 称为恒定振幅载荷. 我们将针对这种最简单的形式,首先进行讨论.–否则,则称为变化振幅或非恒定振幅载荷…成比例载荷•载荷可以是比例载荷, 也可以非比例载荷:–比例载荷, 是指主应力的比例是恒定的,并且主应力的削减不随时间变化. 这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算.–相反, 非比例载荷没有隐含各应力之间相互的关系,典型情况包括:•在两个不同载荷工况间的交替变化•交变载荷叠加在静载荷上•非线性边界条件…应力定义•考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:–应力范围Δσ定义为(σmax-σmin)–平均应力σm定义为(σmax+σmin)/2–应力幅或交变应力σa是Δσ/2–应力比R 是σmin/ σmax–当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷. 这就是σm= 0 ,R = -1的情况.–当施加载荷后又撤除该载荷,将发生脉动循环载荷. 这就是σm= σmax/2 , R = 0的情况.…应力-寿命曲线•载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:–若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效–如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少–应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系•S-N曲线是通过对试件做疲劳测试得到的–弯曲或轴向测试反映的是单轴的应力状态–影响S-N 曲线的因素很多, 其中的一些需要的注意,如下:–材料的延展性, 材料的加工工艺–几何形状信息,包括表面光滑度、残余应力以及存在的应力集中–载荷环境, 包括平均应力、温度和化学环境•例如,压缩平均应力比零平均应力的疲劳寿命长,相反,拉伸平均应力比零平均应力的疲劳寿命短.•对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.•因此,记住以下几点:–一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要注意•设计仿真为用户提供了如何把结果和S-N 曲线相关联的选择,包括多轴应力的选择•双轴应力结果有助于计算在给定位置的情况–平均应力影响疲劳寿命,并且变换在S-N曲线的上方位置与下方位置(反映出在给定应力幅下的寿命长短)•对于不同的平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)•如果没有太多的多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同的平均应力修正理论–早先曾提到影响疲劳寿命的其他因素,也可以在设计仿真中可以用一个修正因子来解释…总结•疲劳模块允许用户采用基于应力理论的处理方法,来解决高周疲劳问题.•以下情况可以用疲劳模块来处理:–恒定振幅,比例载荷(参考B节)–变化振幅,比例载荷(参考C节)–恒定振幅,非比例载荷(参考D节)•需要输入的数据是材料的S-N曲线:–S-N曲线是疲劳实验中获得,而且可能本质上是单轴的,但在实际的分析中,部件可能处于多轴应力状态–S-N曲线的绘制取决于许多因素, 包括平均应力. 在不同平均应力值作用下的S-N曲线的应力值可以直接输入, 或可以执行通过平均应力修正理论实现.B. 疲劳程序(基本情况)•进行疲劳分析是基于线性静力分析, 所以不必对所有的步骤进行详尽的阐述.–疲劳分析是在线性静力分析之后,通过设计仿真自动执行的.•对疲劳工具的添加,无论在求解之前还是之后,都没有关系, 因为疲劳计算不并依赖应力分析计算.•尽管疲劳与循环或重复载荷有关, 但使用的结果却基于线性静力分析,而不是谐分析. 尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的.–在本节中,将涵盖关于恒定振幅、比例载荷的情况. 而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况,将分别在以后的C 和D节中逐一讨论.…疲劳程序•下面用黄色斜体字体所描述的步骤,对于包含疲劳工具的应力分析是很特殊的:–模型–指定材料特性,包括S-N曲线–定义接触区域(若采用的话)–定义网格控制(可选的)–包括载荷和支撑–(设定)需要的结果,包括Fatigue tool–求解模型–查看结果…几何•疲劳计算只支持体和面•线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的.–线仍然可以包括在模型中以给结构提供刚性, 但在疲劳分析并不计算线模型…材料特性•由于有线性静力分析,所以需要用到杨氏模量和泊松比–如果有惯性载荷,则需要输入质量密度–如果有热载荷,则需要输入热膨胀系数和热传导率–如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.•疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据–数据类型在“疲劳特性”(“Fatigue Properties”)下会说明–S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的•如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中•添加和修改疲劳材料特性:•在材料特性的工作列表中,可以定义下列类型和输入的S-N曲线–插入的图表可以是线性的(“Linear”)、半对数的(“Semi-Log”即linear for stress, log for cycles)或双对数曲线(“Log-Log”)–记得曾提到的,S-N曲线取决于平均应力。
ansys疲劳分析解析

1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σm=σmax/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
基于ANSYS的压力容器疲劳分析与寿命预测

基于ANSYS的压力容器疲劳分析与寿命预测压力容器是工业生产中常见的设备之一,用于贮存和运输气体、液体或固体,承受着巨大的压力。
然而,由于长期的工作环境和作用力的影响,压力容器会出现疲劳现象,而疲劳失效可能导致严重事故甚至生命危险。
为了确保安全运行和提高使用寿命,进行压力容器疲劳分析与寿命预测是至关重要的。
压力容器的疲劳分析与寿命预测是一个复杂的工程问题,涉及多学科的知识。
在传统的方法中,工程师们通常依赖经验公式和试验数据进行分析,但这种方法存在一些不足之处。
首先,准确度受限于实验条件和试验数据的局限性。
其次,由于压力容器结构的复杂性,传统的方法难以考虑到各种工况变化以及应力分布的不均匀性。
因此,利用计算机辅助工程(CAE)软件进行压力容器的疲劳分析与寿命预测具有重要意义。
ANSYS作为一种强大的CAE软件,在压力容器疲劳分析的应用上已经被广泛认可。
它提供了多种分析模块,如有限元分析(FEA)、疲劳分析和寿命预测等,能够模拟复杂的结构和加载条件。
通过ANSYS的建模和分析工具,工程师们可以更加全面地了解压力容器的应力状态,并准确评估疲劳寿命。
在使用ANSYS进行压力容器疲劳分析时,首先需要进行几何建模和网格划分。
通过建模软件,可以创建一个精确的三维几何模型,并对其进行网格划分以获取一个合适的离散化模型。
然后,根据实际情况设置边界条件、加载条件和材料参数等。
在设定完成后,进行有限元分析,求解得到压力容器的应力分布。
接下来,进行疲劳分析和寿命预测。
ANSYS提供了多种疲劳分析模块,如低周疲劳、高周疲劳和疲劳寿命预测等。
根据所需分析的类型选择相应的模块,并输入相应的参数,如材料的SN曲线、载荷历程等。
通过对应力历程和SN曲线的相互作用进行计算,可以预测压力容器的疲劳寿命。
此外,还可以基于不同的疲劳损伤准则,如线性累积损伤准则、短模拟疲劳准则等,对容器的疲劳寿命进行评估和预测。
除了以上提到的分析方法,ANSYS还提供了一些辅助工具来进行压力容器的疲劳分析与寿命预测。
Ansys nCode疲劳分析

© 2015 ANSYS, Inc.
26
3.1 材料表面状况对疲劳寿命的影响
可以输入表面处理系数 (KTreatment)和用户表面系数(Kuser) − 默认值为1
© 2015 ANSYS, Inc.
27
3.1 材料表面状况对疲劳寿命的影响
表面粗糙度(Kroughness)的影响可以通过选择进行定义 − 默认的为“Polished”
能够读取ANSYS、Abaqus、 Nastran等软件的有限元计算结果
nCode分析-五框图
© 2015 ANSYS, Inc.
18
ANSYS nCode 的功能特色 用创丰利户建富用可内的m自存材a定模te料义板ri数a材l 据m料a库;n;ager自定义材料
nCode分析-五框图
© 2015 ANSYS, Inc.
• 压缩平均应力增加疲劳寿命
Smax
Sa
Sm
DS
Sa Smin
© 2015 ANSYS, Inc.
36
3.3 平均应力对疲劳寿命的影响
对于应力-疲劳寿命,平均应力的影响通常使用Goodman 或者 Gerber平均应力 修正理论
Goodman 平均应力修正理论假设一条直线
Sa
1
Sm Su
Se
Sa
当材料或结构受到多次重复变化 的载荷作用后,应力值虽然始 终没有超过材料的强度极限,甚 至比弹性极限还低的情况下就可能 发生破坏。这种在交变载荷作用下 材料或结构的破坏现象称为疲劳。
© 2015 ANSYS, Inc.
3
破坏形式
施加恒定载荷
在较低应力水 平下,施加循
环载荷
© 2015 ANSYS, Inc.
基于ANSYS-FE-SAFE的强夯机臂架疲劳寿命分析共3篇

基于ANSYS-FE-SAFE的强夯机臂架疲劳寿命分析共3篇基于ANSYS/FE-SAFE的强夯机臂架疲劳寿命分析1基于ANSYS/FE-SAFE的强夯机臂架疲劳寿命分析背景介绍:在现代工业中,强夯机是常见的机器,常用于土方工程、道路建设、城市建设等大型工程中。
强夯机的工作原理是利用高速下落的夯锤瞬间压实土壤,达到加强土壤的效果。
然而,强夯机在工作过程中需要经受大量的振动和冲击,因此机器的臂架容易发生疲劳破坏,导致工作效率下降。
因此,对于强夯机臂架的疲劳寿命分析具有非常重要的意义。
文章内容:本文选用了基于ANSYS/FE-SAFE的有限元疲劳分析方法,对强夯机臂架的疲劳寿命进行了分析。
首先,对臂架进行CAD建模,并在ANSYS软件中完成网格划分和约束条件设置。
其次,通过施加载荷,利用ANSYS进行强度分析,得到臂架的应力分布情况。
最后,利用FE-SAFE软件进行疲劳分析,得到臂架的疲劳寿命。
在本文的研究中,主要考虑以下几个因素:材料的弹性模量、泊松比和应力集中系数等。
首先进行强度分析,以确定载荷下臂架的最大应力点和应力集中系数。
在强度计算结果的基础上,进行疲劳寿命分析,得到臂架的疲劳寿命。
通过对寿命分析结果进行分析,可以发现,臂架在正常工作条件下有着长时间使用的能力。
结论:通过本文的研究,可以得出以下结论:在强夯机臂架的设计中,应考虑材料的弹性模量、泊松比和应力集中系数等因素。
通过对臂架的强度分析和疲劳寿命分析,可以对臂架的使用寿命进行预估和预防疲劳破坏的发生。
通过对寿命分析的结果进行改进,可以提高臂架的使用寿命。
本文研究了强夯机臂架的疲劳寿命分析方法,为臂架设计和生产提供了重要的参考意见。
通过未来的进一步研究和探索,我们相信可以在臂架设计中发现更多的关键因素,提高臂架的质量和寿命,推动强夯机技术的进步本研究通过对强夯机臂架进行CAD建模、强度分析和疲劳寿命分析,得出了臂架的最大应力点和应力集中系数,并获得了臂架在正常工作条件下的疲劳寿命。
ANSYS疲劳分析

ANSYS疲劳分析疲劳是指结构在低于静态极限强度载荷的重复载荷作用下,出现断裂破坏的现象。
例如一根能够承受300 KN 拉力作用的钢杆,在200 KN 循环载荷作用下,经历1,000,000 次循环后亦会破坏。
导致疲劳破坏的主要因素如下:载荷的循环次数;每一个循环的应力幅;每一个循环的平均应力;存在局部应力集中现象。
真正的疲劳计算要考虑所有这些因素,因为在预测其生命周期时,它计算“消耗”的某个部件是如何形成的。
1.ANSYS程序处理疲劳问题的过程ANSYS 疲劳计算以ASME锅炉和压力容器规范(ASME Boiler and Pressure Vessel Code)作为计算的依据,采用简化了的弹塑性假设和Mimer累积疲劳准则。
除了根据ASME 规范所建立的规则进行疲劳计算外,用户也可编写自己的宏指令,或选用合适的第三方程序,利用ANSYS 计算的结果进行疲劳计算。
《ANSYS APDL Programmer’s Guide》讨论了上述二种功能。
ANSYS程序的疲劳计算能力如下:(1)对现有的应力结果进行后处理,以确定体单元或壳单元模型的疲劳寿命耗用系数(fatigue usage factors)(用于疲劳计算的线单元模型的应力必须人工输入);(2)可以在一系列预先选定的位置上,确定一定数目的事件及组成这些事件的载荷,然后把这些位置上的应力储存起来;(3)可以在每一个位置上定义应力集中系数和给每一个事件定义比例系数。
2.基本术语位置(Location):在模型上储存疲劳应力的节点。
这些节点是结构上某些容易产生疲劳破坏的位置。
事件(Event):是在特定的应力循环过程中,在不同时刻的一系列应力状态。
载荷(Loading):是事件的一部分,是其中一个应力状态。
应力幅:两个载荷之间应力状态之差的度量。
程序不考虑应力平均值对结果的影响。
3.疲劳计算完成了应力计算后,就可以在通用后处理器POST1 中进行疲劳计算。
