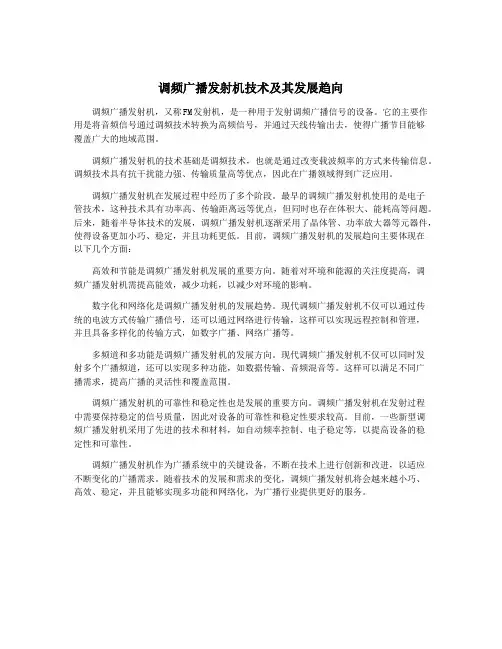

调频广播发射机技术及其发展趋向调频广播发射机，又称FM发射机，是一种用于发射调频广播信号的设备。
它的主要作用是将音频信号通过调频技术转换为高频信号，并通过天线传输出去，使得广播节目能够覆盖广大的地域范围。
调频广播发射机的技术基础是调频技术，也就是通过改变载波频率的方式来传输信息。
调频技术具有抗干扰能力强、传输质量高等优点，因此在广播领域得到广泛应用。
调频广播发射机在发展过程中经历了多个阶段。
最早的调频广播发射机使用的是电子管技术，这种技术具有功率高、传输距离远等优点，但同时也存在体积大、能耗高等问题。
后来，随着半导体技术的发展，调频广播发射机逐渐采用了晶体管、功率放大器等元器件，使得设备更加小巧、稳定，并且功耗更低。
目前，调频广播发射机的发展趋向主要体现在以下几个方面：高效和节能是调频广播发射机发展的重要方向。
随着对环境和能源的关注度提高，调频广播发射机需提高能效，减少功耗，以减少对环境的影响。
数字化和网络化是调频广播发射机的发展趋势。
现代调频广播发射机不仅可以通过传统的电波方式传输广播信号，还可以通过网络进行传输，这样可以实现远程控制和管理，并且具备多样化的传输方式，如数字广播、网络广播等。
多频道和多功能是调频广播发射机的发展方向。
现代调频广播发射机不仅可以同时发射多个广播频道，还可以实现多种功能，如数据传输、音频混音等。
这样可以满足不同广播需求，提高广播的灵活性和覆盖范围。
调频广播发射机的可靠性和稳定性也是发展的重要方向。
调频广播发射机在发射过程中需要保持稳定的信号质量，因此对设备的可靠性和稳定性要求较高。
目前，一些新型调频广播发射机采用了先进的技术和材料，如自动频率控制、电子稳定等，以提高设备的稳定性和可靠性。
调频广播发射机作为广播系统中的关键设备，不断在技术上进行创新和改进，以适应不断变化的广播需求。
随着技术的发展和需求的变化，调频广播发射机将会越来越小巧、高效、稳定，并且能够实现多功能和网络化，为广播行业提供更好的服务。
调频广播发射机技术及其发展趋向
调频广播发射机技术及其发展趋向随着无线通信技术的迅速发展，调频广播发射机技术已经成为了现代广播领域中的重要组成部分。
调频广播发射机技术以其低成本、高效率、易维护等优势，逐渐替代了传统的调幅广播发射机，并且在广播领域中得到了广泛的应用。
本文将对调频广播发射机技术及其发展趋向进行探讨。
一、调频广播发射机技术概述1.1 调频广播发射机的工作原理调频广播发射机是一种利用调频技术进行信号传输的广播设备。
它的工作原理是通过将音频信号转化为无线电频率的载波信号，然后再将信号通过天线发送出去。
接收端的收音机通过调谐到相同的频率，就可以接收到广播信号，并将其转换成人们熟悉的声音。
调频广播发射机的技术特点主要包括以下几点：（1）频率调制：调频广播发射机采用频率调制的方式传输音频信号，能够有效地避免信号受到干扰而产生失真的情况。
（2）功率调节：调频广播发射机能够根据不同的需求进行功率调节，以适应不同范围的传输距离。
（3）数字化技术：现代调频广播发射机普遍采用数字化技术，能够提高音频信号的传输质量和稳定性。
调频广播发射机广泛应用于广播电台、电视台、移动通信基站等领域。
在广播领域中，调频广播发射机已经成为了主流的广播传输方式，其传输质量和覆盖范围都得到了显著的提升。
在移动通信领域，调频广播发射机则能够满足不同区域的通信覆盖需求，为用户提供稳定、高质量的通信服务。
随着无线通信技术的不断进步，广播领域对于调频广播发射机的性能要求也越来越高，未来的调频广播发射机将朝着更高效能的方向发展。
采用功率放大器级联技术和全数字调频技术，可以实现发射机的高效能输出和低损耗传输，大大提升了发射机的性能和可靠性。
2.2 多功率级调频广播发射机未来的调频广播发射机将可能采用多功率级的设计，通过智能控制系统实现发射功率的动态调节，以满足不同传输距离和覆盖范围的需求。
这种设计不仅可以节约能源，降低成本，还能提高发射机的适应性和灵活性。
随着数字化技术的广泛应用，未来的调频广播发射机还将朝着宽带化的方向发展，采用更宽的频段进行信号传输，以提高信号传输的带宽和稳定性。
调频广播发射机原理
质量和能效水平。
建立完善的监测和维护体系
02
通过建立完善的监测和维护体系，及时发现和解决运行中的问
题，确保信号的稳定传输。
寻求多元化的运营模式
03
通过多元化的运营模式，降低运营成本，提高经济效益。例如，
可以通过广告投放、赞助等方式增加收入来源。
THANKS
感谢观看
高效能
为了降低运行成本和提高能源利用效率，调频广播发射机 正不断优化设计，采用更高效能的技术和材料。
智能化
智能化技术如人工智能、大数据等在调频广播发射机中的 应用逐渐增多，可以实现远程监控、自动化控制等功能， 提高运行效率和稳定性。
调频广播发射机面临的挑战
电磁干扰
随着各类电子设备和通信技术的发展，电磁环境日益复杂，调频 广播发射机面临着严重的电磁干扰问题。
传输质量
调频广播发射机的传输质量受到地形、建筑物等因素的影响，如何 提高信号覆盖范围和稳定性是亟待解决的问题。
运营成本
随着能源和原材料价格的上涨，调频广播发射机的运营成本也不断 增加，需要寻求更经济、更环保的运行模式。
如何应对调频广播发射机的挑战
加强技术研发
01
通过加强技术研发，提高调频广播发射机的抗干扰能力、传输
无线覆盖
通过建设调频广播发射机，实现特 定区域内的无线覆盖，确保用户在 覆盖区域内能够接收到清晰的电视 信号。
节目分发
调频广播发射机作为节目分发平台， 将不同频道的电视节目分发到各个 发射站点，再通过无线传输发送给 用户。
调频广播发射机在应急广播领域的应用
紧急信息发布
在发生自然灾害、紧急事件等情况下， 调频广播发射机可以快速发布紧急信 息，通知相关人员和公众采取应对措 施。
调频广播发射机的结构与组成部件

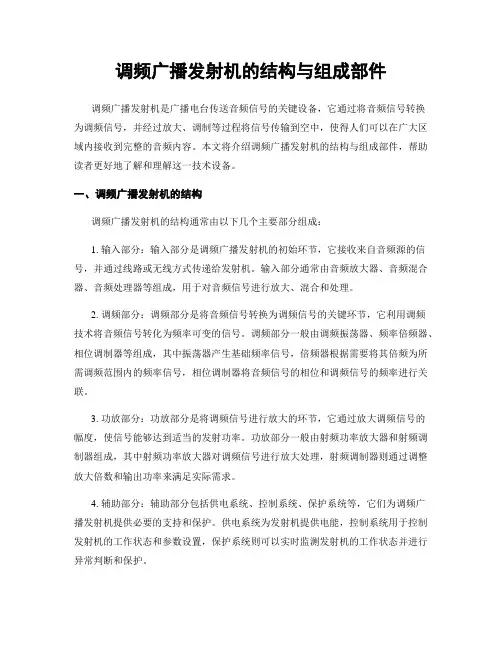

调频广播发射机的结构与组成部件调频广播发射机是广播电台传送音频信号的关键设备，它通过将音频信号转换为调频信号，并经过放大、调制等过程将信号传输到空中，使得人们可以在广大区域内接收到完整的音频内容。
本文将介绍调频广播发射机的结构与组成部件，帮助读者更好地了解和理解这一技术设备。
一、调频广播发射机的结构调频广播发射机的结构通常由以下几个主要部分组成：1. 输入部分：输入部分是调频广播发射机的初始环节，它接收来自音频源的信号，并通过线路或无线方式传递给发射机。
输入部分通常由音频放大器、音频混合器、音频处理器等组成，用于对音频信号进行放大、混合和处理。
2. 调频部分：调频部分是将音频信号转换为调频信号的关键环节，它利用调频技术将音频信号转化为频率可变的信号。
调频部分一般由调频振荡器、频率倍频器、相位调制器等组成，其中振荡器产生基础频率信号，倍频器根据需要将其倍频为所需调频范围内的频率信号，相位调制器将音频信号的相位和调频信号的频率进行关联。
3. 功放部分：功放部分是将调频信号进行放大的环节，它通过放大调频信号的幅度，使信号能够达到适当的发射功率。
功放部分一般由射频功率放大器和射频调制器组成，其中射频功率放大器对调频信号进行放大处理，射频调制器则通过调整放大倍数和输出功率来满足实际需求。
4. 辅助部分：辅助部分包括供电系统、控制系统、保护系统等，它们为调频广播发射机提供必要的支持和保护。
供电系统为发射机提供电能，控制系统用于控制发射机的工作状态和参数设置，保护系统则可以实时监测发射机的工作状态并进行异常判断和保护。
二、调频广播发射机的组成部件调频广播发射机的组成部件包括以下几个主要部分：1. 发射电子管：发射电子管是调频发射机核心部件之一，它负责将调频信号进一步放大，以达到较大的发射功率。
常见的发射电子管有三极管、双极型功率放大管等，它们都具有很好的放大性能和调制特性，适用于不同功率等级的调频发射机。
2. 反射器：反射器是用于调频发射机的输出匹配和能量反射的部件。
调频广播发射机的信号传输法则与传播特性分析
调频广播发射机的信号传输法则与传播特性分析调频广播发射机是一种用来传输音频信号的设备，其信号传输法则和传播特性对于确定广播信号的质量和覆盖范围具有重要意义。
本文将介绍调频广播发射机信号传输的基本法则，并分析其在传播过程中的一些特性。
首先，调频广播发射机的信号传输法则可以总结为以下几点：1. 调频调制：调频广播发射机采用调频调制技术，将音频信号转换为具有不同频率的射频信号。
这种调制技术可以保持信号的连续性和完整性，以便在传输过程中降低噪声干扰的影响。
2. 广播信号带宽：调频广播发射机的信号带宽通常为20 kHz，这是因为人耳对声音的频率范围有一定的限制，超出这个范围的信号对于人耳来说是无法感知的。
这样的带宽选择既可以节省传输资源，又可以保证音频质量。
3. 载波频率变化：调频广播发射机的信号传输过程中，载波频率会随着音频信号的变化而改变。
这种频率变化使得不同音频信号能够在频率上区分开来，并且通过接收器可以解调还原成原始音频信号。
在了解了调频广播发射机信号传输的基本法则后，我们来分析一些与传播特性相关的问题。
1. 传输距离：调频广播发射机的信号传输距离受多种因素影响，例如发射功率、天线增益、地形和环境等。
一般来说，发射功率越大，天线增益越高，传输距离就越远。
同时，地形和环境条件也会对信号传输距离产生影响。
在平坦开阔的地区，信号传输距离较远；而在山区或城市等复杂环境中，由于障碍物的遮挡和多径效应的影响，传输距离受到限制。
2. 信号衰减：在信号传输过程中，信号会经历衰减，即信号的强度逐渐减弱。
衰减的主要原因有自由空间衰减、传播路径损耗和多径效应等。
自由空间衰减是指信号随着传输距离的增加而逐渐减弱；传播路径损耗是指由于传输路径中存在的各种损耗，导致信号强度减弱；多径效应是指信号在传播过程中经历了多个路径的反射和散射，导致信号相位和幅度的失真。
3. 信号干扰：调频广播发射机的信号传输还会受到其他无线设备和环境噪声的干扰。
调频广播发射机
调频广播发射机调频发射机：是首先将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，再对所产生的高频信号进行放大、激励、功放和一系列的阻抗匹配，使信号输出到天线，发送出去的装置。
哈里斯Z系列调频全固态数字发射机，因其多功能、高效率、高稳定性，数字化程度高，维护简便，被许多发射台站采用。
01 调频发射机系统组成▪激励器▪功放单元▪无源部件：功率合成器、功率分配器、低通滤波器、定向耦合器▪配电及供电电源▪冷却系统▪计算机监控系统10KW发射机方框原理图▲02 Harris 调频广播发射机的技术特点▪输出功率范围大：2.5-10kW，最高11kW（驻波比小于1.1）。
▪IPA（中间功率放大器）采用主备份自动切换，消除了单故障停播的发生。
▪基于微处理器的控制器拥有先进的控制、故障诊断及显示功能，内置逻辑控制功能以及DIGIT 激励器和IPA（中间功率放大器）的主备切换命令。
▪RF（射频）功率放大器模块可热插拔，使发射机在不停机状态下进行维护，更换模块（仅只是降功率）。
▪宽带设计免除了从87MHz 到108MHz 之间的调节（可用于N+1 备份），使用简单的开关设置可在5 分钟内手动完成频率设置，选用外置控制器可在0.5 秒内完成频率设置。
▪快速启动设计，可以在开启命令发出后的5 秒钟内实现满功率输出。
▪多方位的风冷设计，既采用内部风机冷却，也使用外部的风冷系统。
▪发射机配置有30dB 的定向耦合器RF 取样接口，可提供精确的技术指标测量。
实物组成示意图03 Harris 调频发射机常见故障分析与处理∇发射机电源缺相故障故障现象：发射机不断重启，故障显示PS#_PHS_LS。
故障分析与处理：当存在缺相时发射机暂停工作20s，然后重新启动，如果缺相没有消除，发射机会不断重启。
对于所有的三相电源发射机来说，检测的依据是工作于直流电压的数字信号处理带通滤波器输出中的100-120Hz 的电平，这个直流电压是从每个电源Y 形绕制的次级线圈中取样得到的，电平过大会被认为是变压器基本故障或者线路故障。
调频广播发射机技术及其发展趋向
调频广播发射机技术及其发展趋向调频广播发射机是指广播电台用来将电视或电台节目转化成无线电波发送出去的设备。
调频广播发射机主要由发射机和辅助设备组成。
发射机是调频广播系统的核心部分，它负责将音频信号转化为无线电信号，并将其传输到天线上。
发射机包括调制器、功率放大器、高频滤波器、合成器等组件。
调制器用来将音频信号调制到无线电波上，通常采用频率调制或幅度调制的方式进行。
功率放大器则负责将调制后的信号放大到合适的功率水平，以便传输到天线上。
高频滤波器用来滤除调制信号中的杂散成分，保证信号质量。
合成器则用来合成多个频率信号，以实现多路复用。
辅助设备主要包括自动化控制系统、调频发射机调试系统、远程监控系统等。
自动化控制系统用来实现发射机的自动控制，包括信号输入、调节、输出等方面。
调频发射机调试系统用来对发射机进行校准和调试，确保其正常工作。
远程监控系统则用来实现对发射机的远程监控和管理，可以远程调整发射机的参数和状态。
调频广播发射机的发展趋向主要集中在以下几个方面：1. 数字化技术：随着数字技术的发展，数字调频广播发射机逐渐取代了传统的模拟发射机。
数字化技术可以提高信号质量和传输效率，减少信号失真和噪音。
数字调频发射机还可以实现多路复用和远程控制，提高发射机的智能化水平。
2. 高效节能：为了提高发射机的能效比和节能效果，调频广播发射机采用了节能技术。
采用高效功率放大器和能量回收技术可以提高功率放大器的效率，减少能量浪费。
使用智能控制系统可以实现对发射功率的精确控制，减少不必要的能量消耗。
3. 多频点技术：为了满足不同地区和用户的需求，调频广播发射机启用了多频点技术。
多频点技术可以实现一个发射机同时传播多个节目，满足不同用户的需求。
多频点技术还可以实现无缝切换和故障恢复，提高节目传输的可靠性。
4. 远程控制与管理：为了方便对调频广播发射机进行控制和管理，发射机逐渐实现了远程控制和管理功能。
通过远程控制系统，可以实现对发射机的参数和状态的远程调整和监控。
调频广播发射机的节点同步与触发机制
调频广播发射机的节点同步与触发机制调频广播发射机是广播电台中关键的设备之一，负责将音频信号转换成无线电信号并传达给接收器。
为了保证广播信号的质量和覆盖范围，节点同步与触发机制是非常重要的。
本文将介绍调频广播发射机的节点同步与触发机制，以及其工作原理和应用场景。
一、节点同步的重要性及挑战在调频广播发射机中，节点同步是指多个发射机之间相互协调的时间同步，以确保它们在相同的时刻转换并发送音频信号。
节点同步的实现可以提高广播信号的一致性和减少信号的干扰。
然而，在实际中存在一些挑战需要克服。
首先，多个发射机之间的时间同步必须具有高精度性能，以确保它们在同一时刻转换和发送音频信号。
其次，由于传输介质（如电缆）的特性，信号在传输过程中可能会受到传输延迟的影响，这也会对节点同步造成影响。
第三，由于环境因素的不稳定性，如温度、湿度等，也会对节点同步造成一定的干扰。
为了解决这些挑战，需要采用一种可靠和高精度的节点同步与触发机制。
二、1. 时钟同步机制时钟同步是实现节点同步的基础。
在调频广播发射机中，通常采用GPS时间同步技术来确保多个发射机之间的时间同步。
GPS接收器可以接收卫星信号并提供具有高精度的时间标准。
通过GPS时间同步，发射机可以准确地将音频信号转换为无线电信号并在相同的时刻发送出去。
2. 触发机制触发机制是调频广播发射机中实现节点同步的关键步骤。
触发信号可以用作同步和触发发射机的时刻，确保它们在相同的时间点进行信号转换和发送。
在调频广播发射机中，触发信号通常通过数字信号传输，并使用专用的触发协议进行传输。
触发协议定义了信号的格式、传输方式和同步的相关参数。
发射机按照触发协议接收并解码触发信号，然后在触发时刻进行信号转换和发送。
3. 容错机制为了提高系统的稳定性和可靠性，调频广播发射机还需要具备一定的容错机制。
容错机制可以识别和纠正输入信号的错误，并保证系统在异常情况下的正确工作。
容错机制可以通过使用冗余校验码、错误检测和纠正技术来实现。
