1000W调频发射机
ZHC618F-1000W/LIGHT立体声调频广播发射机，是将输入的左右声道音频信号进行立体声编码并调频调制到广播波段、再射频放大到1000W功率、以无线方式进行广播发射的一体化高品质调频广播发射机。该发射机采用先进的软件无线电技术，使产品性能指标达到高水平。
技术特点
• 全过程数字化处理，达到CD般音质的完美听觉效果
• 采用大规模现场可编程门阵列（FPGA）技术进行全过程数字处理
• 采用速率高达5G的直接数字频率合成（DDS）技术，使发射机指标达到巅峰
• 采用高可靠性微处理器（ARM）技术作为主控制器
• 支持多种音频信号源输入（发射机可按优先级自动选择）：
➢ AES/EBU数字音频信号输入（最高优先级）
➢ 模拟立体声模拟音频信号输入（第2优先级）
➢ MPX立体声复合信号输入（第3优先级）
• 支持RDS或SCA副载波输入
• 可升级为调频同步广播发射机
• 电控AGC控制输出功率零漂移
• 完善的过流、过压、过温、过功率、驻波比过大报警及保护功能
• 采用单键飞梭快速键盘输入
• 采用OLED实时显示工作参数
• 具备TCP/IP、RS232通信接口
• 19英寸标准机箱，高度2U
工作原理框图
主要技术参数
电气指标
1. 标称发射频率 87MHz～108MHz（可定制其他频率），步进10kHz
2. 载频允许偏差 ±200Hz
3. 输出功率 0～1000W连续可调
4. 输出功率允许偏差 ±1dB
5. 输出阻抗 50Ω
6. RF输出连接器 L29/L27-50K(7/16”)或其他指定接头
FM调频发射器一
课程设计报告
课程名称： 电子技术课程设计
设计题目： FM调频发射器
系 别： 机 电 工 程 系
专业班级： 商检#班
学生姓名： ###
学 号 ： ######
指导老师：
设计时间： 2010－11－30
机电工程系课程设计任务书
专业
班级 学
号 学生姓名 指导
教师
设计题目 FM调频发射器的设计与制作
主要
设计
内容 1、FM调频发射器的设计与制作
2、FM调频发射器的工作原理及分析
3、FM调频发射器的发展
4、总结与体会
主要
技术
指标 1、电源电压VCC 2.7V-3.6V
2、最大工作电流IC 32mA
3、FM发射频率Fr FM 88.0-108.0MHZ 4、最大射频功率Pmax 115dBuV
工作计划 1、制作要求 自行装配，并能发现问题和解决问题。
2、编写设计报告 写出设计与制作的全过程，附上有关资料和图纸。
主
要
参
考
资
料
及
文
献 [1]童诗白，华成英.模拟电子技术基础.北京:高等教育出版社,1989
[2]庄国臣，等.电磁发射器及应用［Ｊ］．电工技术杂志，1997，6
[3]杨志忠主编.数字电子技术（第三版）.北京：高等教育出版社，2008.
[4]电子世界：1999年 第7期 No.7 1999
[5]李忠国主编.数字电子技能实训.北京：人民邮电出版社，2006
[6]康华光主编.电子技术基础.北京：高等教育出版社，1999.
[7]郝文玲主编.电工技术.郑州：河南科技出版社，2009.
[8]网上收索：
目录
1、选题的意义 …………………………………………………………………3
2、FM调频发射器的设计 ………………………………………………………4
中波广播发射技术及维护
中波广播发射技术及维护
发布时间：2022-11-08T06:22:58.131Z 来源：《中国科技信息》2022年第13期第7月 作者： 宫艳峰
[导读] 步入信息化、数字化发展时期，越来越多高新科技被运用到广播发射领域中，给行业发展奠定了充足的技术基础。现阶段，
宫艳峰
内蒙古自治区广播电视传输发射中心宁城725台，内蒙古 赤峰 024299
摘要：步入信息化、数字化发展时期，越来越多高新科技被运用到广播发射领域中，给行业发展奠定了充足的技术基础。现阶段，中波广播发电技术已成为广播领域中的重要技术之一，强化技术维护管理是尤为关键的。此类技术的广泛应用有效弥补了一些地区的网络问
题，并进一步提升了信号传播质量，为我国民众提供更为优质的广播服务。明确技术应用期间存在的故障问题，并制定出科学的维护措
施，能够进一步提升中波广播发射技术的利用效率。
关键词：中波广播发射技术；技术维护；应用策略；故障解决
在广播行业快速发展的背景下，积极引入先进广播发射技术，已成为一项必然趋势。现阶段，中波广播发射技术被广泛运用于广播信号传输中，在广播领域占据着重要的地位，但在实际运用期间仍然存在一系列的问题。为进一步提升信号传输质量，解决传输期间产生的
稳定性、安全性故障并保障节目收听质量，需要明确中波广播发射技术的关键原理，明晰各式故障问题的产生原因，并落实好日常维护工
作。
一、中波广播发射技术概述
（一）发射原理
中波广播发射技术需要依靠天线传播装置，在电磁波的传输及接收过程中完成信号传输。在设备运行期间所产生的各项转播数据将被放大处理，以此来增强电磁波传播效率，防止信息数据被丢失。在实际运营过程中，当天线将所需传播的信号放大处理后，所配置的发射
器装置将会把处理后的信息发送到一定范围中，并由信号接收装置负责接收处理。
（二）发射天线类型
目前常见的中波广播发电天线包括单塔天线、新型天线等。前者是垂直极化波中波广播的基础发射载体，其主要组成包含绝缘底座、拉绳、放电球等。后者则是在传统天线基础上的延伸与升级，其安装便利性更高、传播范围更为广泛。新型天线所运用的是一种分流管理

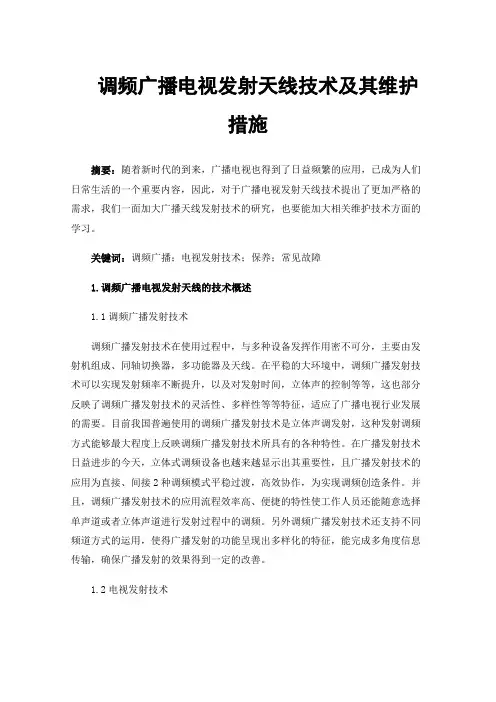

调频广播电视发射天线技术及其维护措施
调频广播电视发射天线技术及其维护措施
摘要：随着新时代的到来，广播电视也得到了日益频繁的应用，已成为人们日常生活的一个重要内容，因此，对于广播电视发射天线技术提出了更加严格的需求，我们一面加大广播天线发射技术的研究，也要能加大相关维护技术方面的学习。
关键词：调频广播；电视发射技术；保养；常见故障
1.调频广播电视发射天线的技术概述
1.1调频广播发射技术
调频广播发射技术在使用过程中，与多种设备发挥作用密不可分，主要由发射机组成、同轴切换器，多功能器及天线。在平稳的大环境中，调频广播发射技术可以实现发射频率不断提升，以及对发射时间，立体声的控制等等，这也部分反映了调频广播发射技术的灵活性、多样性等等特征，适应了广播电视行业发展的需要。目前我国普遍使用的调频广播发射技术是立体声调发射，这种发射调频方式能够最大程度上反映调频广播发射技术所具有的各种特性。在广播发射技术日益进步的今天，立体式调频设备也越来越显示出其重要性，且广播发射技术的应用为直接、间接2种调频模式平稳过渡，高效协作，为实现调频创造条件。并且，调频广播发射技术的应用流程效率高、便捷的特性使工作人员还能随意选择单声道或者立体声道进行发射过程中的调频。另外调频广播发射技术还支持不同频道方式的运用，使得广播发射的功能呈现出多样化的特征，能完成多角度信息传输，确保广播发射的效果得到一定的改善。
1.2电视发射技术 电视发射技术的优势在于其宽带性能良好，且在数据传输中与其它发射模式相比，信号传输效率高、传播质量较好。配置了先进仪器及基础设备之后，广播电视台通过电视发射技术，能够对各种信号进行科学的调节和处理，实现了信号的精准发射。就拿全固态发射机来说吧，它尺寸小，集成性强，实用性高，就电视发射技术而言，其主要功能就是负责把来自信源的信号传送到规定的通道，传输时被放大，以促进功率放大器的运行。并且电子发射管被广泛地应用于无线电广播，通信中、在电视发射设备及工业高频设备领域，为主要电子器件之一，与全固态发射机相比较，它的发射效率在75%以上，能够显着减少发射过程中产生的能耗，对发射效率，品质等方面提供了可靠的保证。
调频广播发射机
车载调频发射机
卓越的性能： 性能优越，各项指标优于国家标准；工作状态稳定，使用寿命超长；专业车 载调频发射机，抗震抗干扰能力超强，国内独创领先技术；优越稳定的性能，强 有力的安全播出保证， 完美的视听音响效果， 细心周到的专业服务， 是国内同类 产品的首创：
采用了先进的数字频率合成技术，载频频率 PLL 同步锁相 频率预置直接、方便、快速
整机全固态化，数模兼容，功率管全部采用 PHILPS（或MOTOROLA）生产
的大功率 LDMOS 管
功放组件宽带放大、同相合成、相互独立 设置多级带通滤波器及低通滤波器，具有很高的谐波抑制度 整机设有过流、过压、过激励过驻波、过温等多种保护措施
风冷却系统
特别适合要求发射机体积小、 便携性好及低成本的场合使用； 也可作为大功 率
FM 发射机的激励器使用。
技术指标：
1. 频率范围：87〜108MHz 100kHz步进
2. 负载阻抗：50Q L16接口
3. 残波辐射：v -60dB
4. 输出功率：》100W
5. 额定频偏：± 75kHz
6. 预加重常数：50卩S
7. 调频信噪比：》60dB （1kHz时，土 75kHz频偏）
8. 频响：30Hz〜15kHz < 0.5dB 100%调制频偏土 75kHz （最大土 100kHz）
9. 射频谐波分量：v -65dB
10. 寄生调幅噪声：w -50dB （无调制时）
11. 谐波失真： 30Hz-15Hz<0.4%
12. 尺寸： 482*88*550mm ，重量： 9.8kgLDMOS 管 HCM-10 KW调频广播发射机主要特点：
★全固态设计、数模兼容
★专业广播级激励器
★功放部分全部采用 PHILIPS （或 MOTOROLA ）生产的大功率
★功放组件宽带放大、同相合成、相互独立
★采用高效开关电源
★大屏幕中文液晶显示系统，可进行计算机监控
★整机设有过流、过压、过激励、过驻波、过温等多种保护措施
调频广播发射机 2
®
HTF-6050
30～50W调 频 广 播 发 射 机
技
术
说
明
书
无锡华康广播电视设备厂
华 立 1 一、概述
30～50W调频广播发射机，采用了国际最先进的SMT技术而设计制造的最新型的调频广播发射机，发射机的性能指标达到国际先进水平。它具备体积小、重量轻、耗电省、可靠性高、使用维修方便和价廉物美等优点。是我国广大城乡发展调频广播的理想设备。
本机主要特征：
1、方案先进合理，在发射载频上直接调频，采用CPU数字锁相稳定中心频率，具有电路简单、性能好、副波少、维修方便等优点。
2、微电脑CPU控制数字频率合成技术， LCD显示，可任意预置并记忆频点，具有断电记忆功能,频率可在87-108MHz范围内以10KHz为步长而任意改变，给用户在更换发射频率时带来莫大方便。
3、射频输出功率独立可调，采用多级带通滤波器，对谐波抑制大。独具软起动放大电路，彻底消除开机冲击，保护末端设备。
4、LCD显示可以直接显示频率、调制度、工作电压、工作电流、输出功率。反射功率等数据。
方框图
二、主要技术条件：
1、波段范围 87-108MHz
2、载频允许偏差 ﹤500Hz
3、输出负载阻抗 50同轴
4、输出功率 30～50W（0～50W可调）
5、寄生幅射强度 低于载波70dB
6、额定频偏 75KHz(100%调制)
7、调制容量 100KHz
8、调频信噪比 75dB
9、寄生调幅噪声 65dB
调频广播发射机的结构与组成部件
调频广播发射机的结构与组成部件
调频广播发射机是广播电台传送音频信号的关键设备，它通过将音频信号转换为调频信号，并经过放大、调制等过程将信号传输到空中，使得人们可以在广大区域内接收到完整的音频内容。本文将介绍调频广播发射机的结构与组成部件，帮助读者更好地了解和理解这一技术设备。
一、调频广播发射机的结构
调频广播发射机的结构通常由以下几个主要部分组成：
1. 输入部分：输入部分是调频广播发射机的初始环节，它接收来自音频源的信号，并通过线路或无线方式传递给发射机。输入部分通常由音频放大器、音频混合器、音频处理器等组成，用于对音频信号进行放大、混合和处理。
2. 调频部分：调频部分是将音频信号转换为调频信号的关键环节，它利用调频技术将音频信号转化为频率可变的信号。调频部分一般由调频振荡器、频率倍频器、相位调制器等组成，其中振荡器产生基础频率信号，倍频器根据需要将其倍频为所需调频范围内的频率信号，相位调制器将音频信号的相位和调频信号的频率进行关联。
3. 功放部分：功放部分是将调频信号进行放大的环节，它通过放大调频信号的幅度，使信号能够达到适当的发射功率。功放部分一般由射频功率放大器和射频调制器组成，其中射频功率放大器对调频信号进行放大处理，射频调制器则通过调整放大倍数和输出功率来满足实际需求。
4. 辅助部分：辅助部分包括供电系统、控制系统、保护系统等，它们为调频广播发射机提供必要的支持和保护。供电系统为发射机提供电能，控制系统用于控制发射机的工作状态和参数设置，保护系统则可以实时监测发射机的工作状态并进行异常判断和保护。 二、调频广播发射机的组成部件
调频广播发射机的组成部件包括以下几个主要部分：
1. 发射电子管：发射电子管是调频发射机核心部件之一，它负责将调频信号进一步放大，以达到较大的发射功率。常见的发射电子管有三极管、双极型功率放大管等，它们都具有很好的放大性能和调制特性，适用于不同功率等级的调频发射机。
调频广播发射机 3
调频广播发射机
调频发射机：是首先将音频信号和高频载波调制为调频波，使高频载波的频率随音频信号发生变化，再对所产生的高频信号进行放大、激励、功放和一系列的阻抗匹配，使信号输出到天线，发送出去的装置。
哈里斯Z系列调频全固态数字发射机，因其多功能、高效率、高稳定性，数字化程度高，维护简便，被许多发射台站采用。
01 调频发射机系统组成
▪ 激励器
▪ 功放单元
▪ 无源部件：功率合成器、功率分配器、低通滤波器、定向耦合器 ▪ 配电及供电电源
▪ 冷却系统
▪ 计算机监控系统
10KW发射机方框原理图▲
02 Harris 调频广播发射机的技术特点
▪ 输出功率范围大：2.5-10kW，最高11kW（驻波比小于1.1）。
▪ IPA（中间功率放大器）采用主备份自动切换，消除了单故障停播的发生。
▪ 基于微处理器的控制器拥有先进的控制、故障诊断及显示功能，内置逻辑控制功能以及DIGIT 激励器和IPA（中间功率放大器）的主备切换命令。
▪ RF（射频）功率放大器模块可热插拔，使发射机在不停机状态下进行维护，更换模块（仅只是降功率）。 ▪ 宽带设计免除了从87MHz 到108MHz 之间的调节（可用于N+1 备份），使用简单的开关设置可在5 分钟内手动完成频率设置，选用外置控制器可在0.5 秒内完成频率设置。
▪ 快速启动设计，可以在开启命令发出后的5 秒钟内实现满功率输出。
▪ 多方位的风冷设计，既采用内部风机冷却，也使用外部的风冷系统。
▪ 发射机配置有30dB 的定向耦合器RF
取样接口，可提供精确的技术指标测量。
实物组成示意图
03 Harris 调频发射机常见故障分析与处理
∇ 发射机电源缺相故障
故障现象：发射机不断重启，故障显示PS#_PHS_LS。 故障分析与处理：当存在缺相时发射机暂停工作20s，然后重新启动，如果缺相没有消除，发射机会不断重启。对于所有的三相电源发射机来说，检测的依据是工作于直流电压的数字信号处理带通滤波器输出中的100-120Hz 的电平，这个直流电压是从每个电源Y 形绕制的次级线圈中取样得到的，电平过大会被认为是变压器基本故障或者线路故障。缺相会附带引起几种其它的故障提示，如PAC#_VOLTS,IPA_LOW,EXC#_AFC, 这是元器件检测到缺相时同步产生的。出现这种故障时，需检查变压器和供电线路。
调频广播发射机技术及其发展趋向
调频广播发射机技术及其发展趋向
调频广播发射机是指广播电台用来将电视或电台节目转化成无线电波发送出去的设备。调频广播发射机主要由发射机和辅助设备组成。
发射机是调频广播系统的核心部分，它负责将音频信号转化为无线电信号，并将其传输到天线上。发射机包括调制器、功率放大器、高频滤波器、合成器等组件。调制器用来将音频信号调制到无线电波上，通常采用频率调制或幅度调制的方式进行。功率放大器则负责将调制后的信号放大到合适的功率水平，以便传输到天线上。高频滤波器用来滤除调制信号中的杂散成分，保证信号质量。合成器则用来合成多个频率信号，以实现多路复用。
辅助设备主要包括自动化控制系统、调频发射机调试系统、远程监控系统等。自动化控制系统用来实现发射机的自动控制，包括信号输入、调节、输出等方面。调频发射机调试系统用来对发射机进行校准和调试，确保其正常工作。远程监控系统则用来实现对发射机的远程监控和管理，可以远程调整发射机的参数和状态。
调频广播发射机的发展趋向主要集中在以下几个方面：
1. 数字化技术：随着数字技术的发展，数字调频广播发射机逐渐取代了传统的模拟发射机。数字化技术可以提高信号质量和传输效率，减少信号失真和噪音。数字调频发射机还可以实现多路复用和远程控制，提高发射机的智能化水平。
2. 高效节能：为了提高发射机的能效比和节能效果，调频广播发射机采用了节能技术。采用高效功率放大器和能量回收技术可以提高功率放大器的效率，减少能量浪费。使用智能控制系统可以实现对发射功率的精确控制，减少不必要的能量消耗。
3. 多频点技术：为了满足不同地区和用户的需求，调频广播发射机启用了多频点技术。多频点技术可以实现一个发射机同时传播多个节目，满足不同用户的需求。多频点技术还可以实现无缝切换和故障恢复，提高节目传输的可靠性。
4. 远程控制与管理：为了方便对调频广播发射机进行控制和管理，发射机逐渐实现了远程控制和管理功能。通过远程控制系统，可以实现对发射机的参数和状态的远程调整和监控。远程管理系统还可以进行故障检测和维护，提高设备的可靠性和安全性。
短波广播发射机技术要求
短波广播发射机技术要求
内容:
一、发射机输出功率
短波广播发射机的输出功率应符合国家无线电管理部门的规定和要求。一般来说,短波发射机的输出功率在10-100KW之间。
二、发射机频率范围
短波广播发射机的频率范围一般在3-30MHz之间。需要根据具体的频率规划和分配,选择合适的发射频率。
三、发射机频率稳定度
短波发射机的频率稳定度直接影响信号的传播质量。频率稳定度指标一般要求必须高于1×10-6。发射机应具有频率自动控制装置来保证频率稳定。
四、发射机相位噪声
发射机的相位噪声会导致发射信号的相位波动,影响接收效果。短波发射机的相位噪声要求必须低于-80dBc/Hz。
五、发射机谐波和寄生发射
发射机输出的谐波和寄生发射必须控制在规定的限值以下,一般要求高次谐波和寄生发射至少要低于基波60dB。
六、发射机调制质量
发射机的调制质量直接决定信号传输的音质效果。调制度要求大于85%,频率响应在100-5000Hz范围内±3dB。
七、发射机自动保护
发射机必须设置自动保护装置,在发生异常情况下能够快速关闭发射机以防止发生故障。自动保护范围包括高驻波比保护、过功率保护、过温保护等。
八、发射机远程控制
发射机应设置远程监控和控制功能。使得能够实现对发射机的远程监测和参数调整控制。
