外挂架子施工方案
型钢悬挑脚手架施工方案
目录1、工程概况 (1)2、编制依据 (1)3、外架的整体设计 (2)3.1、外架的整体布置 (2)3.2、悬挑架设计 (2)3.3、剪刀撑、“之”字撑搭设要求 (3)3.4、悬挑钢梁 (3)3.5、悬挑钢梁锚固要求 (4)4、施工安排 (5)4.1、施工准备 (5)4.2、搭设要求 (7)5、构造措施 (8)5.1、架体构造 (8)5.2、脚手架钢梁搭设 (11)5.3、悬挑防护棚 (14)5.4、卸料平台位置架体搭设 (15)5.5、施工电梯位置架体搭设 (16)5.6、架体封闭 (16)5.7、转角部位细部设置 (17)5.8、悬挑型钢锚固结构构造措施 (18)5.9、安全网及外立面设计 (19)5.10、电梯井防护架 (19)6、质量保证措施 (21)6.1、材料质量标准 (21)6.2、质量检查 (21)7、安全保证措施 (23)7.1、搭设安全要求 (23)7.2、安全检查及强制性要求 (25)7.3、脚手架拆除 (26)7.4、外架验收 (26)8、应急救援措施 (29)8.1、应急小组 (29)8.2、应急准备预案 (30)8.3、紧急情况处理 (31)8.4、应急救援物资、设备 (31)9、附件 (32)9.1计算书 (32)9.2 各楼架体平面布置图 (150)1、工程概况**项目位于***，总建筑面积***平方米。
由***组成。
**楼为剪力墙结构，**为框架剪力墙结构。
**楼标准层层高为**米，**楼标准层层高为**米。
建筑高度为**米，设计合理使用年限为50年。
结构安全等级为二级，抗震设防烈度为六度，抗震设防类别为丙类。
2、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《建筑施工脚手架安全技术统一标准》GB51210-2016《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-2016《建设工程施工现场消防安全技术规范》GB50720-2011《混凝土结构设计规范》GB50010-2010《危险性较大的分部分项工程安全管理办法》建质[2009]87号文件***项目施工图纸3、外架的整体设计3.1、外架的整体布置外架设计：采用落地双排脚手架和型钢悬挑脚手架结合的方式，本方案为型钢悬挑脚手架施工方案。
爬架施工方案(3篇)
第1篇一、工程概况本项目位于XX市XX区，总建筑面积为XX万平方米，包括住宅、商业、办公等多种业态。
本项目采用爬架施工技术，旨在提高施工效率、确保施工安全、减少环境污染。
二、施工方案概述1. 施工范围：本方案适用于本项目住宅、商业、办公楼等建筑物的主体结构施工。
2. 施工工期：根据工程进度和施工条件，预计施工工期为XX个月。
3. 施工方法：采用外挂式爬架施工，包括爬架的安装、使用、拆除等环节。
4. 施工组织：成立专门的爬架施工小组，负责爬架的安装、维护、拆除等工作。
三、爬架施工技术要求1. 爬架结构设计：- 爬架应采用钢结构，具备足够的强度、刚度和稳定性。
- 爬架立杆间距应满足施工要求，一般不超过1.5米。
- 爬架横杆、斜撑等连接件应采用高强度螺栓连接，确保连接牢固。
- 爬架应设置防坠落安全网，防止人员坠落。
2. 爬架安装：- 安装前应进行详细的测量和定位，确保爬架的垂直度和水平度。
- 爬架立杆底部应设置垫板，避免直接接触地面，减少对地面的破坏。
- 爬架与建筑物的连接应牢固可靠，防止因风力等原因导致爬架倾覆。
3. 爬架使用：- 施工人员应经过专业培训，熟悉爬架的操作规程和安全注意事项。
- 施工过程中应定期检查爬架的连接件、立杆、横杆等部位，确保其安全可靠。
- 施工过程中应严格控制人员数量，避免超载。
4. 爬架拆除：- 拆除前应进行安全评估，确保拆除过程安全。
- 拆除时应按照从上到下的顺序进行，先拆除上部构件，再拆除下部构件。
- 拆除过程中应采取措施，防止坠落事故的发生。
四、施工组织与管理1. 组织机构：- 成立爬架施工领导小组，负责爬架施工的全面管理工作。
- 成立技术组，负责爬架的设计、安装、使用、拆除等技术工作。
- 成立安全组，负责爬架施工过程中的安全管理工作。
2. 施工流程：- 施工前进行技术交底，明确施工要求、操作规程和安全注意事项。
- 施工过程中进行定期检查，确保爬架安全可靠。
- 施工结束后进行验收，确保爬架拆除干净、无残留。

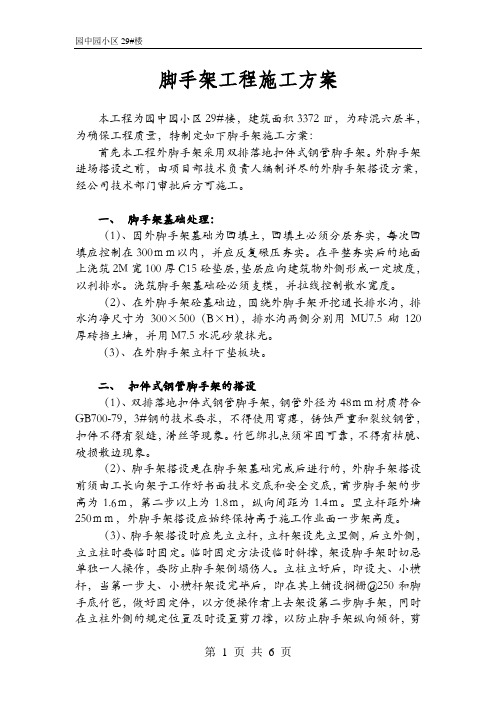

脚手架工程施工方案
脚手架工程施工方案本工程为园中园小区29#楼，建筑面积3372㎡，为砖混六层半，为确保工程质量，特制定如下脚手架施工方案：首先本工程外脚手架采用双排落地扣件式钢管脚手架。
外脚手架进场搭设之前，由项目部技术负责人编制详尽的外脚手架搭设方案，经公司技术部门审批后方可施工。
一、脚手架基础处理：（1）、因外脚手架基础为回填土，回填土必须分层夯实，每次回填应控制在300ｍｍ以内，并应反复碾压夯实。
在平整夯实后的地面上浇筑2M宽100厚C15砼垫层，垫层应向建筑物外侧形成一定坡度，以利排水。
浇筑脚手架基础砼必须支模，并拉线控制散水宽度。
（2）、在外脚手架砼基础边，围绕外脚手架开挖通长排水沟，排水沟净尺寸为300×500（B×H），排水沟两侧分别用MU7.5砌120厚砖挡土墙，并用M7.5水泥砂浆抹光。
（3）、在外脚手架立杆下垫板块。
二、扣件式钢管脚手架的搭设（1）、双排落地扣件式钢管脚手架，钢管外径为48ｍｍ材质符合GB700-79，3#钢的技术要求，不得使用弯瘪，锈蚀严重和裂纹钢管，扣件不得有裂缝，滑丝等现象。
竹笆绑扎点须牢固可靠，不得有枯脆、破损散边现象。
（2）、脚手架搭设是在脚手架基础完成后进行的，外脚手架搭设前须由工长向架子工作好书面技术交底和安全交底，首步脚手架的步高为1.6ｍ，第二步以上为1.8ｍ，纵向间距为1.4ｍ。
里立杆距外墙250ｍｍ，外脚手架搭设应始终保持高于施工作业面一步架高度。
（3）、脚手架搭设时应先立立杆，立杆架设先立里侧，后立外侧，立立柱时要临时固定。
临时固定方法设临时斜撑，架设脚手架时切忌单独一人操作，要防止脚手架倒塌伤人。
立柱立好后，即设大、小横杆，当第一步大、小横杆架设完毕后，即在其上铺设搁栅@250和脚手底竹笆，做好固定件，以方便操作者上去架设第二步脚手架，同时在立柱外侧的规定位臵及时设臵剪刀撑，以防止脚手架纵向倾斜，剪刀撑的设臵应与脚手架的向上架设同步进行。
悬挑式扣件钢管脚手架专项施工方案
瑞安滨江二期A地块飞云明珠工程悬挑式扣件钢管脚手架专项施工方案编制:职务（职称）：审核：职务（职称）：审定：职务（职称）：批准部门（章):温州中城建设集团有限公司一、工程概况：瑞安市莘塍镇上村东新小区I标段工程由瑞安市莘塍镇上村经济合作社、浙江瑞建房地产开发有限公司投资建设；浙江省工程物探勘察院勘察;浙江嘉华建筑设计研究院有限公司设计；湖北亚太监理建设有限责任公司监理；浙江瑞安新瑞建设工程有限公司总承包。
本工程总建筑面积约为19000㎡，由1＃、2#、3＃楼及地下室组成，框架结构。
层数为11YF,地下室一层，框架结构。
二、编制依据:1、本工程设计图纸。
2、建筑施工安全检查标准，JGJ59-99。
3、建筑施工扣件钢管脚手架安全技术规范JGJ130-2001。
4、钢结构设计手册。
5、本企业技术标准和施工组织设计编制大钢Q/WZJ-2003。
6、关于加强施工现场钢管、扣件使用管理的暂行规定。
7、建筑施工处作业安全技术规范.8、本集团公司拥有的技术装备、技术素质与自身条件。
9、本集团公司以往施工高层建筑的施工经验.三、方案选择:1、根据建筑物平面布置的高度、现场施工条件,该工程裙房1-3层采用落地式脚手架，4、8、12、16、20、24、28层设槽钢悬挑脚手架，每层悬挑高度11.6m。
4层以下待砼工程、砖体施工完毕后拆除落地脚手架,用于上部，进行材料周转；4、9层槽钢悬挑脚手架，均在砖砌体完毕后，拆除外脚手架到槽钢悬挑梁，留设一道外脚手架作安全围护，其余材料转到上层使用，楼层结构临边设防护.主体结构验收后外装饰抹灰完毕，上层脚手架拆除,再次搭设二次脚手架。
2、根据建筑物立面特征的要求，对楼层阳台圆弧处和屋面圆弧处外挑需作特殊局部处理。
四、脚手架搭拆要求：1、落地式外脚手架两部分：第一部分是搭设在地下室外壁及冠梁上.采取回填土夯实、摆片石、100厚C10砼找平，外侧做200宽100深排水沟。
由于地下室部分基坑未回填,应另设支架桥，分节卸荷特殊处理.第二部分搭设在地下室盖板上,根据设计，本地下室盖板荷载大于15KN/mm2,经计算落地脚手架未超过15KN，因此，该部分基础不另处理。

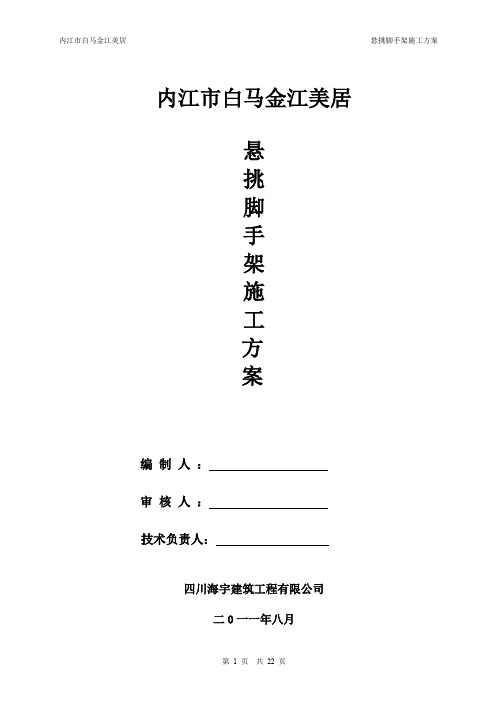

悬挑脚手架施工方案(1)
内江市白马金江美居悬挑脚手架施工方案编制人：审核人：技术负责人：四川海宇建筑工程有限公司二0一一年八月目录1.编制依据： (3)2. 工程概况： (3)3. 施工部署 (3)3.1施工组织管理机构 (3)3.2人员部署 (3)3.3施工队人员部署 (4)3.4周转材料存放 (4)4. 施工前期准备 (4)4.1技术准备 (4)4.2人员培训 (4)4.3材料及施工工具准备 (4)5. 结构脚手架施工 (4)5.1 结构外架设计 (4)5.2 施工工艺 (8)5.3 脚手架受力计算 (9)5.4 质量标准 (16)5.5施工中应注意的问题 (17)6.安全措施 (17)6.1外架安全 (17)6.2安全平网搭设.................................................. 错误！未定义书签。
6.3脚手架拆卸 (19)7.环保措施 (19)8.挑架平面布置示意图........................... 错误！未定义书签。
1.编制依据1.1 施工图纸；1.2 施工组织设计；1.3 《建筑施工脚手架实用手册》；1.4 《建筑施工安全技术手册》；1.5 建筑施工计算手册；1.6 公司《职业安全健康、环境体系程序文件》。
2. 工程概况本工程为内江市白马金江美居工程建筑面积为15123平方米，建筑层数其中为17F+1层，框剪结构，人工挖孔桩基础。
本工程耐火等级为二级，按六度抗震设防，合理使用年限为50年。
3.施工部署3.1施工组织管理机构架子工班组施工队财务室成本室材料室工程室技术室项目总工3.2人员部署项目部人员部署：序号职务姓名负责内容1 项目经理吉武之对项目部管理人员进行明确分工，各司其职2 总工程师曾杰负责分项施工方案的总体框架的确定，审核技术方案3 工程经理段世歧全面负责现场、工程进度、施工协调、调度、安全管理4 材料主任钟波负责各种外架材料的进场与现场管理5 技术主任曾杰负责外架施工施工方案编制，全过程的技术及现场巡视6 技术员余云华负责外架施工的技术指导及现场巡视7 质检员陈俊延负责外架施工的质量检查外架的安装及施工现场工程进度及现场安全巡视8 栋号长李天和9 测量负责陈建全面负责项目测量工作及相关内业资料10 安全负责裴红富全面负责项目安全工作及相关内业资料3.3施工队人员部署由于本工程工期紧，质量要求高，为确保工程如期完工，主体施工期间，各施工队必须配备足够的架子工穿插作业，每个施工队要配备架子工不少于20人，每组设班组长一名，所有架子工必须经培训，具有有效期内架子工上岗证。
外挂电梯施工方案百度文库
外挂电梯施工方案百度文库1. 引言外挂电梯是一种现代化的交通工具，广泛应用于高层建筑中，为居民提供便捷的垂直交通方式。
为了确保外挂电梯的施工质量和安全性，制定一套科学合理的施工方案是非常重要的。
本文档将详细介绍外挂电梯的施工方案，包括工程准备、施工流程、安全措施等方面内容。
2. 工程准备在施工之前，需要进行一系列的工程准备工作，以确保施工过程的顺利进行。
下面是几个重要的工程准备步骤：2.1 确定施工位置根据建筑设计和居民需求，确定外挂电梯的安装位置。
需要考虑的因素包括建筑结构、交通流量、消防通道等。
2.2 选购设备材料根据设计要求，选购适用的外挂电梯设备和材料。
需要考虑的因素包括设备的质量、耐久性和价格等。
2.3 安全评估进行安全评估，评估施工安全风险。
根据评估结果，制定相应的安全措施和应急预案。
3. 施工流程外挂电梯的施工流程主要包括以下几个步骤：3.1 框架安装首先进行外挂电梯的框架安装，包括梯架、轨道等部分的安装。
需要使用起重设备将框架吊装到指定位置，并进行固定。
3.2 电气和机械设备安装安装外挂电梯的电气和机械设备，包括电动机、控制系统、钢丝绳等。
需要按照设备说明书进行安装，并进行系统调试。
3.3 室内装修对外挂电梯的室内空间进行装修，包括地板、墙面、顶棚等部分的装饰。
需要根据设计要求，选择适当的装修材料，并保证装修质量。
3.4 安全检测在施工完成后，进行外挂电梯的安全检测。
检测内容包括电气安全、机械安全、运行平稳性等。
需要使用专业的检测设备和工具，并确保检测结果符合安全标准。
3.5 试运行和调试完成安全检测后，进行外挂电梯的试运行和调试。
通过模拟实际使用情况，验证电梯的功能和性能。
需要确保电梯的运行平稳、安全可靠。
4. 安全措施为确保外挂电梯施工过程中的安全性，需要采取一系列的安全措施：4.1 安全培训施工人员需要接受相关的安全培训，包括电梯操作规程、应急处理等内容。
只有经过培训合格的人员才能参与施工作业。
外挂楼梯拆除工程施工方案
一、工程概况本工程位于某建筑物外围，需拆除的外挂楼梯共计5段，总长度约为20米。
外挂楼梯采用钢筋混凝土结构，表面涂有防腐漆。
拆除过程中需确保施工安全，避免对周边环境造成影响。
二、施工准备1. 组织机构成立外挂楼梯拆除工程小组，明确各成员职责，确保施工有序进行。
2. 施工人员组织具备相关专业技能的施工人员，进行安全教育和技能培训。
3. 施工材料准备拆除所需的工具、设备、材料，如切割机、绳索、防护网、安全帽等。
4. 施工方案制定详细的施工方案，明确拆除步骤、安全措施、进度安排等。
三、施工步骤1. 拆除前的准备工作（1）对拆除区域进行围挡，设置警示标志，确保人员安全。
（2）对周边环境进行排查，确保无安全隐患。
（3）对施工人员进行安全教育和技能培训。
2. 拆除过程（1）采用切割机对钢筋混凝土结构进行切割，切割时应注意切割深度和方向，确保切割均匀。
（2）切割完成后，使用绳索将拆除部分吊起，逐步拆除。
（3）拆除过程中，注意观察周围环境，防止对周边建筑物和设施造成损害。
3. 拆除后的清理工作（1）清理拆除现场，清除残留的钢筋、混凝土等废弃物。
（2）对拆除区域进行平整，恢复原状。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品，确保人身安全。
2. 拆除过程中，禁止无关人员进入施工现场。
3. 拆除过程中，注意观察周围环境，防止对周边建筑物和设施造成损害。
4. 拆除现场设置警示标志，提醒过往行人注意安全。
五、施工进度安排1. 施工准备：1天2. 拆除过程：3天3. 清理工作：1天总计：5天六、施工质量保证1. 严格按照施工方案进行拆除，确保施工质量。
2. 拆除过程中，对施工人员进行监督，确保施工安全。
3. 拆除完成后，对拆除区域进行验收，确保无安全隐患。
本方案旨在确保外挂楼梯拆除工程的安全、高效、顺利进行，为后续施工创造良好条件。
钢结构外挂电梯施工方案与技术措施
钢结构外挂电梯施工方案与技术措施第一节拆除工程一、拆除施工方案1、拆除工程施工管理（1）施工顺序本工程采用手动工具进行人工拆除，施工程序应从上至下，分别拆除。
（2）留设作业通道拆除工程的施工现场必须有作业通道。
平面运输通道要满足运输工具通行的需要，作业通道内不得堆放杂物，室内上、下通道应保持畅通。
非作业通道利用警示带隔开，并制作标志牌立于通道口作出警示。
（3）根据装修图纸，对现场要拆除的墙体、吊顶、地面、门窗、水电工程等进行标识，以免在拆除过程当中出错。
（4）拆除前认真做好技术交底，对不需要拆除的项目进行保护，拆除过程当中应有专人进行跟踪，一旦发现破坏性的拆除，立即制止并纠正。
（5）拆除过程当中，项目部相关人员现场进行监督，通常按照自上而下的顺序进行拆除，如：先进行顶棚的拆除，依次是墙面、地面、门窗。
（6）拆除时要注意对被拆物品的保护，现场能够利用的材料尽量利用，为业主最大限度的降低工程成本。
（7）进行空间立体拆除时必须有专人在现场指挥操作，制定好切实可靠的施工顺序，对拆除工程进行拆除事项安全教育，以确保工人对拆除物品和拆除注意事项心中有数，同时管理及安全人员要密切注意拆除工人的操作方法及顺序，一旦发现违规行为要进行说服教育和经济惩罚及时更正。
（8）进行拆除前，技术人员要细心研究图纸，确定好拆除量和位置，严禁多拆、少拆。
进行墙面、地面拆除时一定要注意不要伤害到墙体结构层和楼板结构层。
拆除施工时一旦发生类似情况要及时通知甲方，制定切实可行的施工方案由设计确认后进行补救。
（9）整个拆除过程当中，项目部技术人员要注意对楼层内标高的控制，严格按照设计标高进行施工。
2、拆除方法（1）拆除地面，如发现楼板有裂缝时，需与有关负责人共同协商解决，不得擅自拆除。
（2）拆除时墙面采用先上后下的施工顺序，以人工拆除为主，地面拆除采用由内到外的施工顺序。
（3）为确保安全，将拆除区域入口进行封闭，设专人看管，非作业人员禁止进入，以防拆除碎块坠落造成安全事故。
高层住宅楼脚手架工程施工方案
高层住宅楼脚手架工程施工方案高层住宅楼脚手架工程施工方案1 脚手架设计结合本群体工程结构及建筑形式、实际施工特点，为减少噪音、扬尘等污染,为环境保护提供平台，所有工程均采用建筑四周搭设悬挑式、全高全封闭的扣件式钢管脚手架.外脚手架为一架两用，即既用于结构施工，同时兼做安全防护，装修阶段高层住宅楼工程采用外挂成品吊篮施工。
荷载按结构施工荷载考虑。
脚手架搭设采用双排单立杆。
立杆距结构外沿0.35m ，立杆横距为1。
2m ，立杆纵距为1。
5m ，步距为1.8m .采取分段卸荷措施，并根据工程表面地质情况，进行脚手架基础的具体设计。
2 脚手架构造要求2。
1 材料要求A。
钢管:采用外径48mm ,壁厚3。
5 mm 的Q235的焊接钢管，材质符合《碳素结构钢》的相应规定。
B。
扣件：十字扣、一字扣、回转扣符合《可锻铸铁分类及技术条件》（GB978—67）的规定，与钢管管径相匹配。
使用机械性能不低于KT-33-8的可锻铸铁，附件材料应符合《碳素结构钢》（GB700-88）中Q235钢的规定；螺纹符合《普通螺纹》（GB196—81)的规定.C. 脚手板：木脚手板应使用厚度不小于50mm 和材质不低于国家二等材标准的杉木或松木板，板宽200—300mm ,两端使用10-14号镀锌钢丝捆紧。
禁止使用有扭纹、破裂和横透疖的木板。
D. 安全网:必须是经国家指定监督检验部门鉴定许可生产的厂家产品.安全网：水平网为大眼锦纶网。
立网为密目网。
2。
2 扣件式落地钢管脚手架搭设A。
立杆立杆顶端高出结构檐口3m ，立杆接头采用对接接头连接，相邻立杆的接头位置应错开布置在不同的步距内，并在高度方向错开的距离不应小于500mm ，各接头距主接点的中心距不大于60cm 。
立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。
使用双立杆处，必须都用扣件与同一根大横杆扣紧,不得只扣一根。
立杆的垂直偏差:当架高在30m 以内时，应不大于架高的1/200;使其全高偏斜不大于10cm 。
脚手架专项施工方案及脚手架搭设验收记录表
脚手架专项施工方案编制人：职务审核人：职务审批人：职务编制日期: 年月日目录一、工程概况 (1)二、设计依据及构造要求 (1)三、使用材料 (2)四、搭设技术措施 (2)五、地基处理 (5)六、搭设工艺流程、搭设图 (5)七、架子的验收、使用及管理 (6)八、脚手架搭设安全技术交底 (9)外脚手架计算书 (13)XX工程脚手架施工方案一、工程概况施工现场“三通一平”工作已基本就绪, 外地面已做硬底化。
二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》；2、施工中不允许超过设计荷载。
3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。
而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。
并且加强抵抗垂直和水平作用的能力。
而连墙件则承受全部的风荷载。
扣件则是架子组成整体的联结件和传力件。
4、搭设要求：双排落地式钢管脚手架；5、本方案取最大搭设高度12m进行验算；6、采用Φ48×3.5mm双排钢管脚手架搭设，立杆横距b=1.05m，主杆纵距l=1.5m，内立杆距墙0.3m。
脚手架步距h=1.8m，脚手板从地面2.0m开始每1.8m设一道（满铺），脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距L1=3L=3×1.5=4.5m。
根据规定，均布荷载Qk=2.0KN/㎡。
三、使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。
每批钢材进场时，应有材质检验合格证。
2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。
立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。
3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。
铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 1 柏瑞安住宅小区39#楼工程 外挂架施工方案
编制： 审核：
北京市新龙伟业建筑工程公司7处 柏瑞安住宅小区39#楼工程 外挂架施工方案
北京市新龙伟业建筑工程公司7处 2 2007.03.25 柏瑞安住宅小区39#工程
外挂架工程施工方案
目 录 1.编制依据 2.工程概况 3.外挂架结构与布置 4.外挂架安装与使用 5.外挂架结构分析 6.外挂架施工安全技术 柏瑞安住宅小区39#楼工程 外挂架施工方案
北京市新龙伟业建筑工程公司7处 3 柏瑞安住宅小区39#工程 外挂架施工方案
1.编制依据 序 名称 编号 备注 1 建筑工程施工质量验收统一标准 GB50300-2003 2 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2002 3 建筑工程大模板技术规程 JGJ74-2003 4 全钢大模板应用技术规程 DBJ01-89-2004 5 建筑安装分项工程施工工艺规程 DBJ01-26-2003 6 本工程设计图纸、设计变更、洽商记录 7 本工程《施工组织设计》等 2.工程概况
2.1.建筑物概况 柏瑞安住宅小区39#楼工程基本概况如下表所示。 序 项 目 基 本 情 况
1 工程名称 柏瑞安住宅小区39#楼
2 工程地址 北京市昌平区回龙观镇柏瑞安住宅小区
3 建设单位 北京市新龙房地产开发有限公司
4 设计单位 北京市中联环建文建筑设计有限公司
5 监理单位 北京市共筑天成工程建设监理有限公司 6 勘察单位 北京建平工程勘察有限公司
7 质量监督单位 北京市昌平区工程质量监督站
8 施工单位 北京市新龙伟业建筑工程有限公司7处
总建筑面积（m2） 35074.84m2 耐火等级 一级 柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 4 2.2.外挂架概况 在主体结构施工中，主要模板选型为内外墙体采用定型组合大模板；电梯井采用定制筒模；全部顶板、梁等采用竹胶板模板等。本外挂架专为配合主体结构外墙大模板施工及防护而设置。 在主体结构施工阶段，配合外墙定型组合大模板，自首层开始采用装配式外挂架。外挂架作为建筑物外墙大模板外模支撑平台及防护架使用， 按本楼座结构流水段与外墙大模板具体情况予以配置。本工程外挂架委托北京东风世景模板厂专业订货加工制作，该产品广泛应用于北京地区高层建筑工程，属定型产品。
3．外挂架结构与布置 3.1.外挂架结构 外挂架结构参见“外挂架结构示意图”所示。 外挂架三角架高2550m ，宽1350mm，采用［10槽钢和Φ48×3.5mm钢架管焊接而成。外挂架组装后形成的平台用长4000mm、厚50mmm的松木板平行铺设，板间缝隙不得超过40mm。在外侧设Φ48×3.5mm钢架管防护栏杆，采用密目网封闭，并设h =250mm挡脚板，用8#铁丝将其固定。 3.2.外挂架材料要求 外挂架一般承受静力荷载或间接承受动力荷载，而冲击荷载不起主要作用，因此采用的钢材为A3F。要求钢材的强度、塑性和C、P、S有害元素含量等指标均符合《普通碳素结构钢技术条件》的规定。要求钢材可焊性良好，电焊条采用E4303或THJ422，柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 5 其材质符合相应规范的要求。 3.3.外挂架加工工艺要求 3.3.1.构件下料切割允许偏差±2.0mm。 3.3.2.构件焊接前将连接表面及沿焊缝边50mm范围内铁锈、毛刺、油污等必须予以清除干净。 3.3.3.构件焊接后要求清除焊渣和飞溅物，检查有无裂纹、夹渣、焊瘤、气孔、烧穿等缺陷，确保焊缝质量达到3级标准。
Φ55
Φ55钢板-65×5双肢∠50Φ48钢管或双肢∠50×
Φ48钢管大样
5020001400
6Φ18
Φ55柏瑞安住宅小区39#楼工程 外挂架施工方案
北京市新龙伟业建筑工程公司7处 6 Φ18钩头螺栓大样混凝土墙体380
32
50
75
2.540钩头螺栓钩头螺栓2∠50×5［8#
-6×300×50
2M32外挂架结构示意图 3.3.4.孔位据C级螺纹制规定取Ⅱ类孔。任何安装孔均不得随意用气割扩孔。螺栓紧固要加双螺母及平垫、弹簧垫紧死，防止螺母松动。螺栓紧固后，外露丝扣应不少于2～3扣。 3.3.5.外挂架外露部位刷红丹防锈漆2度。 3.4.外挂架布置 本外挂架专为配合主体结构外墙大模板施工及防护而设置。本建筑物结构平面和大模板规格决定了外挂架的平面布置。一般，外挂架间距1500mm。当大模板宽度≤3000mm时可配置2榀；当大模板宽度＞3000mm时则至少配置3榀。 在楼层平面角部即外挂架转角处，须将外挂架防护栏杆延长，柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 7 用Φ48钢管连接，使两侧交圈，铺设厚50mm松木板。外挂架防护栏杆外侧均采用密目安全网封闭。
4．外挂架安装与使用 外挂架与墙体、大模板间剖视关系见“外挂架安装图”所示。 4.1.穿墙孔预留 预先在外墙体距大模板上口260mm处混凝土内预埋Φ40塑料管，以形成穿墙螺栓孔。在门窗洞口两侧250mm范围和宽度小于500mm门窗洞口范围内均不宜留设。外挂架安装时，从穿墙孔中穿插“T”型钩头螺栓以固定外挂架。钩头螺栓Φ28mm，L=400mm，其钩头长度不得小于100mm，穿墙后于墙内侧加厚10mm钢垫片垫好，锁牢双螺母。 4.2.外挂架安装条件 结构施工时是利用大模板的穿墙螺栓孔位来安装外挂架，操作平台下方必须设置二次防护网。当下1层外墙墙体结构混凝土强度达到7.5MPa（以现场同条件养护混凝土试块试验成果为准）时，利用外墙穿墙螺栓孔穿入钩头螺栓，安装外挂架。 柏瑞安住宅小区39#楼工程 外挂架施工方案
北京市新龙伟业建筑工程公司7处 8 操作平台
外挂架防护围栏钩头螺栓
钩头螺栓大样外挂架安装图 4.3.外挂架安装步骤 4.3.1.将钩头螺栓穿入上层外墙预留孔中，带上钢垫片和双螺母。 4.3.2.塔吊吊绳卡环将外挂架挂好，松开本层钩头螺栓的螺柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 9 母和垫片，但暂时不摘下来。 4.3.3.塔吊提升0.5m左右停止，站立在外挂架下吊盘上的架子工将本层的钩头螺栓拆除。 4.3.4.塔吊继续提升，将整体外挂架提升至上层，与钩头罗栓对好。紧固好钩头螺栓的双螺母，方可卸下吊绳卡环。 4.4.相邻外挂架连接 为配合大模板施工，按大模板规格将相邻的、转角的外挂架用Φ48脚手架钢管组装成整体防护桁架。最终形成楼层平台，以便于操作、运料、交通。 4.5.外挂架使用 4.5.1.每流水段外挂架安装好之后，必须经由项目部项目负责人、技术负责人、安全负责人、专业工长共同验收合格之后，方可投入正式使用。 4.5.2.就位前的大模板若暂时停留在外挂架上时，任何条件下包括活荷载和施工荷载均不得超过外挂架允许负荷3.0kN/m2。 4.5.3.拆除外挂架时，上口钩头螺栓所松开的螺母不得拧下，待外挂架挂好卡环并经提升之后方可卸下螺母和垫片，取出钩头螺栓。 4.5.4.外挂架上吊环系Φ16光圆钢筋加工焊接而成，布设位置应保证外挂架吊运时平稳可靠。 4.5.5.外挂架吊运时不得使用吊钩而必须使用自锁卡环，以防脱落。安装、拆卸时必须由专业架子工长指挥且有3人以上配合作业。操作人员系好安全带，穿好防滑鞋，戴好安全帽，严格柏瑞安住宅小区39#楼工程 外挂架施工方案 北京市新龙伟业建筑工程公司7处 10 按搭设脚手架、高空作业的规范要求进行操作。 4.5.6.已安装好的外挂架不得擅自拆改。因施工所需必须加以改动者，要经现场技术负责人批准，由架子工负责改动。
