模电实验多级负反馈放大电路
模电 负反馈放大电路 - 副本
对于并联负反馈，降低了|1＋AF|倍，
rif＝ri/ |1ቤተ መጻሕፍቲ ባይዱAF|；
改变输出电阻：
对于电压负反馈，降低了|1＋AF|倍：
rof＝ro/ |1＋A'F|，A'＝A |RL＝∞；
对于电流负反馈,提高了|1＋A "F|倍，
rof＝ro/ |1＋A "F|，A "＝A |RL＝0；
得分
教师签名
批改日期

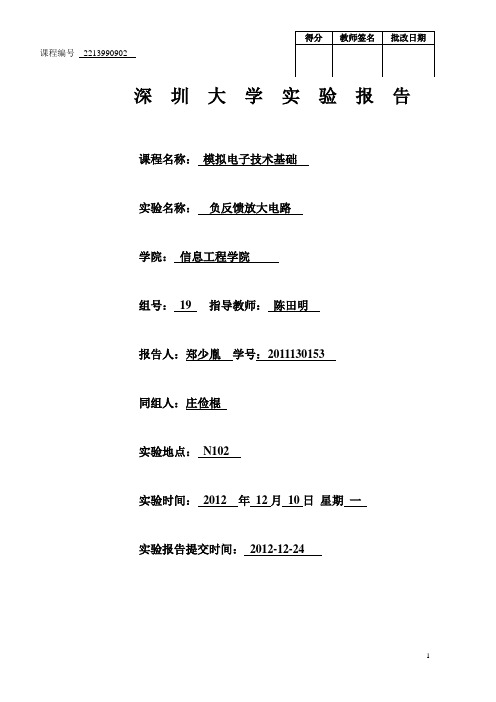

深圳大学实验报告
课程名称：模拟电子技术基础
实验名称：负反馈放大电路
学院：信息工程学院
组号：19指导教师：陈田明
报告人：郑少胤学号：**********
同组人：庄俭棍
实验地点：N102
实验时间：2012年12月10日星期一
实验报告提交时间：2012-12-24
一、实验目的
1.研究负反馈对放大电路性能的影响
稳定放大器倍数：负反馈放大倍数的稳定性提高了（1＋AF）倍，
△Af/ Af＝(△Af/A)/( 1＋AF)
减少了非线形失真：输出产生非线形失真的谐波信号降低了|1＋AF|倍。
三、实验仪器与材料
1．双踪示波器
2.音频信号发生器
3.数字万用表
四、实验任务
负反馈放大电路开环和闭环放大倍数的测试
1.开环电路
2.闭环电路
（1）接通Rf和C6；
（2）按表5-17的要求测量并填表，然后计算Auf,根据实测结果验证Auf≈1/Fu。
五、数据处理
表5-15开环电路放大倍数计算表
开环
RL（KΩ）
实测VE/V
计算IE/mA
计算rbe
输入电阻
输出电阻
报告3实验3负反馈放大电路
模电仿真实验报告机电工程学院 13物理学李晓翠 20130664126实验三负反馈放大电路一、实验目的1、熟悉Multisim软件的使用方法。
2、掌握负反馈放大电路对放大器性能的影响。
3、学习负反馈放大器静态工作点、电压放大倍数、输入电阻、输出电阻的开环和闭环仿真方法。
4、学习掌握Multisim交流分析5、学会开关元件的使用二、虚拟实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表三、实验步骤1、.启动Multisim，并画出如下电路2、．调节信号发生器V2的大小，使输出端在开环情况下输出不失真。
6、.测试放大频率特性在菜单中选取：仿真→运行→分析→交流分析点击如图所示工具栏S1断开、S2断开S1断开、S2断开S1断开、S2闭合S1断开、S2闭合S1闭合、S2断开S1闭合、S2断开S1闭合、S2闭合S1闭合、S2闭合图中的箭头是可以移动的，左边框里的数据也随之改变，把开环时的图形和闭环时的图形记录，并L f ，H f 是幅频曲线图中最大值的0.707倍，如下图:（调整起始频率与终止频率，使minY=0.707maxY.。
上限与下限分别调试，以保证测得的数据准确。
）H f —L f 就是带宽实验四 差动放大电路 一、实验目的1、熟悉Multisim 软件的使用方法。
2、掌握差动放大电路对放大器性能的影响。
3、学习差动放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法。
4、学习掌握Multisim 交流分析5、学会开关元件的使用 二、虚拟实验仪器及器材 双踪示波器 信号发生器 交流毫伏表 数字万用表 三、实验内容与步骤相位相位如下所示，输入电路1.调节放大器零点把开关S1和S2闭合，S3打在左端，启动仿真，调节滑动变阻器的阻值，使得万用表的数据为0（尽量接近0，如果不好调节，可以减小滑动变阻器的Increment值），填表一：测量值S3在右端Q1 Q2 R7C B E C B E U12.0000 -1.17316 -1.8086 11.9880 -349.672 -443.749 -12.0000S3在左端12.0000 -5.59543 -6.3090 11.7856 -1.16633 -485.15981-6.309562.测量差模电压放大倍数如下图所示，更改电路。
模电教学第章负反馈放大电路(一)
模电教学第章负反馈放大电路(一)模电（模拟电路）作为电子技术的重要分支之一，在电子专业的教学中占据着重要的地位，而负反馈放大电路则是模电课程中的重点之一。
负反馈是指在电路中添加一定的反馈，将放大器输出的一部分信号返回到放大器的输入端，以达到改善电路性能的目的。
下面我们将从以下三个方面来探讨“模电教学第章负反馈放大电路”。
一、负反馈放大电路的基本概念负反馈是通过在放大器的输入和输出之间添加负载的一种电子反馈技术。
负反馈放大电路是指在放大电路中添加反馈后形成的一种放大电路。
负反馈放大电路需要完成两个任务：一是正确的将输入信号放大；二是稳定电路并抑制非线性失真。
当增益过高时，输出信号会失调甚至产生振荡，添加恰当的反馈可以抑制这种失调。
二、负反馈放大电路的优点负反馈放大电路不仅可以提高电路的增益，而且可以增加电路的带宽，提高稳定性和线性度。
此外，负反馈放大电路还可以降低输出电阻，提高输出电流能力，改善响应速度等。
三、负反馈放大电路的种类负反馈放大电路的种类包括：电压负反馈放大电路，电流负反馈放大电路，电压和电流共用的复合负反馈放大电路等。
其中，电压负反馈放大电路是最常见的一种负反馈放大电路。
电压负反馈放大电路是指从输出节点的信号引出一部分反馈信号，通过电压比例放大器，将反馈信号与放大器的输入信号相减，形成反馈电压，再通过反馈电路与放大器的输入电压进行比较，达到控制电路增益的目的。
这种负反馈电路不但可以抑制非线性失真和欠补偿，还能大幅度改善放大器的带宽。
总之，负反馈放大电路在模电课程中是一个重要的部分，通过理解基本概念以及各种负反馈放大电路的优点和特点，我们能更好地掌握负反馈放大电路的设计与应用，在模电学习中取得更好的成果。
负反馈多级放大电路的工作原理
负反馈多级放大电路的工作原理
嘿，咱今天来聊聊负反馈多级放大电路的工作原理哈。
想象一下，这多级放大电路就像是一个接力赛跑的队伍。
每一级就像是一个运动员，负责把信号往前传递并且放大。
而负反馈呢，就像是一个在旁边监督指导的教练。
它会根据实际情况来调整运动员们的表现。
比如说，如果信号放大得太多了，负反馈就会说：“哎呀，慢一点啦，别太猛啦！”然后让整个电路的放大程度降下来一些，这样就能保证输出的信号比较稳定，不会跑太偏。
在这个过程中，每一级的放大都很重要，但负反馈就像是一个调控大师，让整个电路工作得更和谐、更稳定。
就好像我们生活中，有时候也需要有人来给我们提提意见，让我们不至于走偏嘛。
比如说家里的空调，温度高了它就降降温，温度低了它就升升温，负反馈多级放大电路也差不多是这个道理啦。
是不是挺有意思的呀？这样一解释，是不是感觉这个复杂的原理也没那么难理解啦！。
模电(负反馈放大器的实验内容与步骤).ppt
3、测量通频带 保持2中的U1不变，然后增加和减小输入信号的 频率，找出上限频率fH和下限频率fL，制表记录。 四、测试负反馈放大电路的性能指标
1、将电路恢复为图一的负反馈放大电路。 2、适当加大U1，在输出波形不失真的条件下， 用交流毫伏表（毫伏表的“地”（黑色插孔）接到放 大电路的“地”）测量放大器不接负载和接负载 （RL=2.4k）时的输出电压Uo和UL、测量输入端10k电 阻左端和右端的电压U1和Ui。制表记录，并根据实验 数据计算放大倍数Auf、输入电阻rif和输出电阻rof。
3、测量上限频率fHf和下限频率fLf，制表记录。
注意：进行动态测试时务必给放大电路加 直流电源。
五、实验总结
根据实验结果，总结电压串联负反馈对放大电路 性能的影响。
六、预习要求 1、复习教材中有关负反馈放大器的内容。 2、如何把负反馈放大电路改接成基本放大电路？ 请参考《模拟电子技术基础》（第三版）童诗白 华成英 主编，高等教育出版社。
负反馈放大器的实验内容与步骤
一、根据电路板在原理图中标出元件的参数（单 管/负反馈放大器）。 +UCC mA 图一 Rw2 R8 Rw1 R3 10k u1 ui C1 R2 T1 C2 RF1 K2 100 R4 C3
K1
uo1 R5
R6
T2 C4
RL2
R7 C5
R1
Rf 8.2k
C2
二、静态测量（按图一接线） 1、将直流电源的输出电压调至12V，并将电源的 正极接到电路板上的+UCC端、负极接到电路的地。 2、用直流电压表测量T1管的发射极电位。 调节Rw1使电压表的读数为2V（用短路线将毫安 表短路），发射极电流约为多少？ 或用直流毫安表（接于电路图中的“mA”位置） 测量集电极电流，调节Rw1使毫安表的读数为2mA， 测完将毫安表短路。 3、用直流电压表测量T2管的发射极电位。 调节Rw2使电压表的读数为2V，发射极电流约为 多少？
实验4阻容耦合多级负反馈放大电路
实验4阻容耦合多级负反馈放⼤电路实验四阻容耦合多级负反馈放⼤电路⼀、实验⽬的1.掌握合理设置多级放⼤器静态⼯作点的⽅法；2.学会测量多级放⼤电路的性能指标；3.学会测量负反馈对放⼤电路的性能的影响；4.认真观测负反馈对放⼤电路的⾮线性失真的改善。
⼆、实验仪器1.双踪⽰波器（型号……）2.数字万⽤表（型号……）3.信号发⽣器（型号……）4.模拟电⼦技术试验箱（型号……）三、预习要求（原理）1.复习教材多级放⼤电路内容及性能指标的测量⽅法；2.复习教材有关负反馈的内容；3.分析图1两级放⼤电路引⼊电压负反馈后，测试内容的变化情况。
四、实验内容实验电路见图1【R b1可以⽤实验箱上33K替换】Re11k图1 两级交流放⼤电路1.设置静态⼯作点(1)按图接线，注意接线尽可能短。
(2)静态⼯作点设置：要求第⼆级在输出波形不失真的前提下幅值尽量⼤，第⼀级为增加信噪⽐，⼯作点尽可能低。
(3)在输⼊A端接⼊频率为1KHz幅度为1V的交流信号(实验板上经100:l衰减电阻衰减)，使V i1为10mV，调整⼯作点使输出信号不失真。
注意：如发现有寄⽣振荡，可采⽤以下措施消除：①重新布线，尽可能⾛短线；②可在三极管eb间加⼏p到⼏百p的电容；③信号源与放⼤电路⽤屏蔽线连接。
2.接⼊负载电阻R L=3K，重复（3）测量结果填⼊下表。
表1⽆反馈时的测量数据3.负反馈对放⼤器性能的影响将30k10µf阻容电路适当接⼊电路中，引⼊电压串联负反馈，记录下有关数据与波形，与表1进⾏⽐较，总结负反馈对放⼤器性能的影响。
表2有负反馈时的测量数据4.观察负反馈对⾮线性失真的改善①断开反馈环路，观察输出波形，调整输⼊信号，使输出出现明显失真；②接通反馈环路，不改变输⼊信号，观察输出波形，对⽐有⽆反馈时波形的变化；③画出波形的对⽐图。
五、实验报告：整理实验数据，分析实验结果，总结负反馈的影响，谈谈实验的体会。
模电课程设计负反馈放大电路.doc 7
目录第一章设计任务与要求 (1)1.1 设计任务 (1)1.2 设计要求 (1)第二章设计原理框图 (1)2.1框图及基本公式 (1)2.2负反馈放大电路设计的一般原则 (4)2.2.1 反馈方式的选择 (4)2.2.2 放大管的选择 (4)2.2.3 级数的选择 (5)2.2.4 电路的确定 (5)第三章计方案及选定 (5)第四章两级放大电路设计 (7)4.1第一级 (7)4.2第二级 (9)第五章整体设计及工作原理 (10)5.1确定反馈深度 (10)5.2估算A值 (11)5.3放大管的选择 (11)第六章两级放大电路的检测 (12)6.1分析多级负反馈放大电路 (12)第七章元器件清单 (17)第八章实验结论 (18)第九章心得体会 (19)第十章参考文献 (20)附录 (21)第一章设计任务与要求1.1设计要求设计一个中低频两级负反馈放大电路，具体指标如下：（1）全部采用分立原件。
（2）电压放大倍数Au>=50,f H=3MHz,f L=60Hz。
1.2 设计任务（1）使学生初步了解和掌握中低频两级负反馈放大电路的设计、调试的过程。
（2）能进一步巩固课堂上学到的理论知识。
（3）了解两级负反馈放大电路的工作原理。
（4）熟悉三极管等器件，掌握其典型的运用方法。
（5）了解并掌握两级负反馈放大电路各项性能指标的测试方法。
第二章设计原理框图2.1框图及基本公式图中X表示电压或电流信号；箭头表示信号传输的方向；符号¤表示输入求和，+、–表示输入信号与反馈信号是相减关系（负反馈），即放大电路的净输入信号为（1）基本放大电路的增益（开环增益）为（2）反馈系数为（3）负反馈放大电路的增益（闭环增益）为（4）1．负反馈对放大器性能的影响；负反馈的电路形式很多，但就基本形式来说，可以分为4种：即电流串联负反馈；电压串联负反馈；电流并联负反馈；电压并联负反馈。
一个放大器，加入了负反馈环节后，虽然会牺牲一部分增益，但对放大器一系列性能指标产生很大影响和提高。
电工实验四负反馈放大电路
实验四负反馈放大电路一、实验目的加深理解负反馈放大电路的工作原理及负反馈对放大电路性能的影响掌握负反馈放大电路性能的测量与调试方法进一步掌握多级放大电路静态工作点的调试方法二、实验原理负反馈在电子电路中有着广泛的应用。
虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态参数，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。
因此，几乎所有的实用放大器都带有负反馈。
负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
图4-1 电压串联负反馈实验电路图三、实验步骤在放大器的输入端加入f=1000Hz，U i=3mV的正弦电压信号。
用示波器观察输出波形，适当调节Rp,使第一级，第二级输出波形幅值最大且不失真。
1.测量放大器的电压放大倍数保持输入信号不变,工作点不变的情况下，分别测量放大器的第一级和第二级的输出电压U01和U02，然后把数据记入下表。
电源=10V测量负反馈对放大倍数稳定性影响保持上述输入信号不变的情况下，将电源电压从12V降低到10V，分别测出无反馈与有反馈情况下的输出电压U0，并与两次得到的结果比较，将结果记入下表。
2.观察负反馈对非线性失真的影响不带负反馈逐渐增大输入信号幅度，记下放大器未出现明显失真时的U i，然后继续增加U i直至有明显失真为止。
引入反反馈观察在上术输入幅度下失真波形是否改善。
继续增加U i幅度，记下波形尚未出现明显失真时的输入电压值，并与不带负反馈时作比较。
四实验仪器和仪表虚拟实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表五实验报告要求根据数据分析有、无负反馈两种情况下，负载对放大倍数的影响。
对于工作于负反馈状态下的放大器，负载变化对放大倍数的影响小。
对于单级放大器，负载变化对放大倍数影响较大。
结合实验总结说明电压负反馈，对电压放大倍数、电压放大倍数稳定性及改善非线性失真的影响。
模电实验报告(负反馈)
实验总结 根据实验结果，总结负反馈对放大器的影响。
从实验数据可以看出放大电路加入负反馈后减小了放大倍数，但 是从示波器观察波形看出，无反馈的时候输出波形有些轻微的失 真，而反馈放大器的输出波形明显无失真，所以从上面实验可以 看出负反馈改善放大电路的输出波形，
南京机电职业技术学院电子工程系
实验报告
指导老师评语
成绩： 指导老师签名： 态工作点
按图 1 连接实验电路，取 UCC＝＋12V，Ui＝0，用直流电压表 分别测量第一级、第二级的静态工作点，记入表 1。
表1
第一级
UB（V） 2.6
UE（V） 2.2
UC（V） 7.2
IC（mA） 1.8
第二级
3.5
2.7
5.4
2.6
2、测试基本放大器的各项性能指标 将实验电路按图 2 改接，即把 Rf 断开后分别并在 RF1 和 RL 上， 其它连线不动。
南京机电职业技术学院电子工程系
实验报告
实验报告
实验项目名称 所属课程名称 实验 类型 实验日期/周次
班
级
学
号
姓
名
同组者
成
绩
负反馈放大器 模拟电子技术
验证型 4.14/8 周
南京机电职业技术学院
电子工程系
南京机电职业技术学院电子工程系
实验目的及要求： 掌握负反馈对放大器各项性能指标的影响。
实验内容：
AV
40 37.5 21.7 27.5 579 733
US
Ui
UL
负反馈放大器 (mv) (mv) (V)
UO (V)
AVOf
AVf
40 37．7 1.82 2.64 48.3 70
模拟电子技术基础实验负反馈放大器
课时安排： 2 学时 教学课型： 实验课题目：实验三：负反馈放大器教学目的要求（分掌握、熟悉、了解三个层次）： 通过实验，让学生达到以下目的： 1．加深理解两极放大器的性能指标。
2．加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
教学内容（注明：* 重点 # 难点 ？疑点）：一、实验所用仪器：双踪示波器、万用表、模拟电子技术实验箱实验箱二、实验原理部分：图4-1 带有电压串联负反馈的两级阻容耦合放大器1. 图4-1为带有负反馈的两极阻容耦合放大电路，在电路中通过R f 把输出电压U o 引回到输入端，加在晶体管T1的发射极上，在发射极电阻R F1上形成反馈电压U f 。
根据反馈的判断法可知，它属于电压串联负反馈。
1）闭环电压放大倍数A VfA Vf =VV VF A A +1 （4-1）其中 A V =U O /U i ——基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。
1+A V F V ——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。
2） 反馈系数F V =11F f F R R R + （4-2）数据记录：1、测量负反馈放大器的静态工作点（1）实验条件：静态条件：V CC=12V，调节100K电位器使第二级的U E2=0.43V测试工具：数字万用表（2）测量数据如下：2、测试负反馈放大器的各项性能指标在接入负反馈支路R f=10K的情况下，测量负反馈放大器的A vf、R if、R of及f Hf和f Lf值并将其值填入表3-2中，输入信号频率为1KHz，U i的峰峰值为50mV。
ding2数据处理：一、测量负反馈放大器的静态工作点1、 表2(1)判断U C2U E2=0.43V ，得到mA VR U I E E E 14300.43222=Ω==， 理论值：VK mA V R I V R I V U C E CC C C CC C 9.61.511222222=⨯-=-≈-=相对误差：%0.971%1006.96.8336.9=⨯-VVV ，误差原因：①22E C I I ≈近似计算 ②电阻本身存在误差 ③电源电压有偏差 (2)判断U B2理论值：V V V U U U E BE B 1.130.430.7222=+≈+= 相对误差：%.6%1001.131.0561.13055=⨯-VVV误差原因：①同一个三极管，导通压降有个范围在0.6V~0.8V 之间，②每个三级管的U BE 不一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多级负反馈放大电路
一、实验目的
（1）掌握用Multisim 13仿真研究多级负反馈放大电路。
（2）学习集成运算放大器的应用，掌握多级集成运放电路的工作特点。
（3）研究负反馈对放大器性能的影响，掌握负反馈放大器性能指标的测试方法。
（4）测试开闭环的电压放大倍数、输入电阻、输出电阻、反馈网络的电压反馈系数和通频带。
（5）比较电压放大倍数、输入电阻、输出电阻和通频带在开闭环时的差别。
（6）观察负反馈对非线性失真的改善作用。
二、实验原理
1.基本电路
实验电路如图。
该放大电路由两级运放构成的反相比例器组成，在末级的输出端引入反馈网络f C ，1f R 和2f R ，构成交流电压串联负反馈电路。
反馈对放大器性能的改善程度，取决于反馈量的大小。
反馈深度是衡量反馈强弱的重要物理量，记为1+AF 。
式中，A 为开环增益；F 为反馈系数。
若引入负反馈后的闭环增益为f A ，则f A A AF =+1。
从上面的分析可知，引入负反馈会使放大器增益的降低。
负反馈虽然牺牲了放大器的放大倍数，但它改善了放大器的其他性能指标，因此负反馈在放大器中仍得到广泛的应用。
2.放大器基本参数
（1）开环参数。
将负反馈支路中的开关P 和B 点相连，便可得到开环时的放大电路。
由此可测出开环时的放大电路的电压放大倍数V A 、输入电阻i R 、输出电阻o R 、反馈网络的电压反馈系数F 和通频带BW f ，即
i
L
V V V A =
N
i i i V V R V R -=
1
L L o o R V V R ⎪⎪⎭
⎫ ⎝⎛-=1
L
f V V F =
L H BW f f f -=
（2）闭环参数。
通过开环时放大电路的电压放大倍数V A 、输入电阻i R 、输出电阻o R 、反馈网络的电压反馈系数F 和上、下限H f ，L f ，可计算求得多级负反馈放大电路的闭环电压放大倍数Vf A 、输入电阻if R 、输出电阻of R 和通频带BW f 的理论值为
V
V V
Vf F A A A +=
1
()V V i if F A R R +=1
V V o of F A R R '
1+=
，i
o V V V A ='
()V
V L
V V H Lf Hf BW F A f F A f f f f +-
+=-=11
测量放大电路的闭环特性时，应将反馈支路中的开关P 与A 点相连。
负反馈放大电路闭环特性的实际测量值为
i
o
Vf V V A =
N
i i if V V R V R -=
1
L o o of R V V R ⎪⎪⎭
⎫ ⎝⎛-=1'
o
f V V V F =
Lf H f BW f f f -=
三、实验内容及步骤
（一）仿真分析
1.观测负反馈对放大电路输出波形的影响，并测量电压放大倍数及反馈深度 将信号设置为：正弦信号，频率kHz f i 1=，幅度mV v ip 10=；接入双通道示波器，同时观测输入、输出波形。
（1）开关P 打向B ，测得电路无反馈时的输出波形。
测量此时放大电路的输出电压。
（2）开关P 打向A ，测得电路有反馈时的输出波形。
测量此时放大电路的输出电压。
2.观测负反馈对放大电路输出波形非线性失真的影响
将输入电压幅度增大到mV v ip 100=时，在无反馈时输出波形幅度大但是失真明显；接入反馈后，输出波形幅度变小但失真消失。
3.观察负反馈对放大电路通频带的影响 引入负反馈后，放大电路总的通频带得到了展宽。
若观察负反馈对放大电路通频带展宽的改善作用，则首先接入波特图仪，调节输入信号幅度，使mV v ip 10=。
（3）开关P 接在B 点时，单击仿真开关，测得无反馈时的频率特性。
（4）开关P 接在A 点时，重复以上步骤，测量加入反馈以后，放大电路的频率特性。
4.测量负反馈电路的输入、输出电阻
5.在开环（开关P 接B ）和闭环（开关P 接A ）时，分别测量放大电路输入、输出电阻。
通过测量，总结负反馈对放大电路输入、输出电阻的影响。
（二）实验室操作
（1）开环基本参数测量。
1）按图电路接线，经检查无误后接通正、负电源。
2）开关P 与B 点相连，使放大电路处于开环状态，将函数信号发生器输出调为1kHz ，峰值为10mV 正弦波，接入放大器两端，用示波器分别测量i v ，N v ，f v ，
L v 的大小，记入表中。
3）将负载L R 开路，保持输入电压i v 的大小不变，用示波器测量输出电压o v ，记入表中。
4）保持输入信号幅度不变，逐渐增加输入信号频率，直到输出波形减小为原来的0.707倍，此时信号频率即为放大器的上限频率H f ，然后逐渐减小输入信号频率，测得放大器的上限频率L f ，记入表中。
5）根据上述测量结果，计算放大电路开环时的V A ，i R ，o R ，BW f 和V F 的值，放大器闭环时Vf A ，if R ，of R 和BW f 的理论值。
（2）闭环基本参数测量。
1）将图中的开关P 与A 点相连，使放大电路处于闭环状态，用示波器分别测量
i v ，N v ，f v ，L v 的大小，记入表中。
2）函数信号发生器输出调为1kHz ，10m p V 正弦波，接入放大器两端，逐渐增加
输入信号i v ，使输出信号L v 达到开环时的测量值，用示波器分别测量i v ，N v 和f v 的值，记入表中。
3）将负载L R 开路，保持输入电压i v 的大小不变，用示波器测量输出电压o v ，记入表中。
4）闭环时放大器的频率特性测试同开环。
5）根据上述测量结果，计算放大电路闭环时Vf A ，if R ，of R 和BW f 的实际值，记入表中。
6）计算通频带BW f 。
四、实验设备
（1）双路直流稳压电源一台。
（2）函数信号发生器一台。
（3）示波器一台。
（4）毫伏级电压表一台。
（5）万用表一块。
（6）集成运算放大器（OP07）两片。
（7）电解电容三个。
（8）电阻十个。
五、实验数据及分析
仿真电路图如下：
无反馈波形：
有反馈波形：
Vip VNp Vfp V op VLp Av/Avf Ri/Rif Ro/Rof Fv 开环时BW=H L f f -=41.25kHz 闭环时BW=
H L f f -=151.18kHz。
