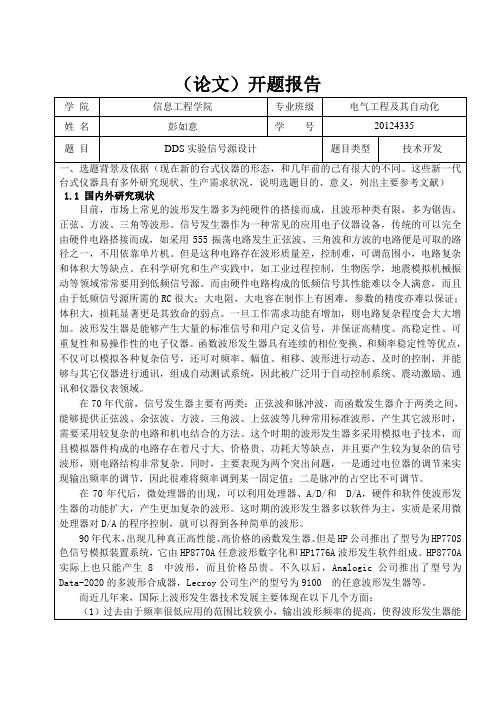

基于DDS的信号源设计论文开题报告

合集下载

基于DDS的信号源设计

基于DDS的信号源设计

基于DDS的信号源设计引言在现代雷达,通信,宇航,仪表,电视广播,遥控遥测和电子对抗等系统中,一个能在一定频率范围内提供一系列高准确度和高稳定度的信号频率源有着广泛的应用价值,同时也是众多应用电子系统实现高性能的关键因素之一。

随着应用频率和精度要求的不断提高,传统的晶体振荡器直接输出频率已不能满足要求。

因此,大量的频率合成(FS,Frequency Synthesis)技术得以广泛的使用。

频率合成通过对一个或多个高稳定度和精确度的参考频率源进行加、减、乘、除运算得到所需的频率。

频率合成(FS)的方法有很多,按其工作模式可以分为:模拟合成和数字合成两种;按其实现的手段可以大致分为:直接合成和锁相环合成两种。

目前应用较多的频率合成方式主要有:直接模拟合成,锁相环合成(PLL,phase Locked Loop)和直接数字合成(DDS,Digital Direct Synthesis)。

而直接数字频率合成(DDS)则是上个世纪70年代首次提出的以全数字技术,从相位概念出发直接合成所需波形的一种新的频率合成原理。

它将先进的数字信号处理(DSP,Digital Signal Processing)理论和方法引入到频率合成领域中,从而有效解决许多模拟合成技术无法解决的问题。

直接数字频率合成(DDS)原理及性能综述DDS原理直接数字频率合成是近年来发展非常迅速的一种新型频率合成技术,其基本思想是基于正弦查找表。

根据正弦函数的产生原理,直接对输入参考时钟进行抽样,数字化,从相位出发,用不同的相位给出不同的电压幅度,最后经滤波平滑输出所需的频率信号。

DDS主要由参考频率源、相位累加器、正弦ROM表、D/A转换器(Digital Analog Converter,简称DAC)和低通滤波器(LPF)等组成,其中相位累加器与正弦ROM查找表合称数控振荡器(Numeric Controlled Oscillator,简称NCO),它是DDS的核心。

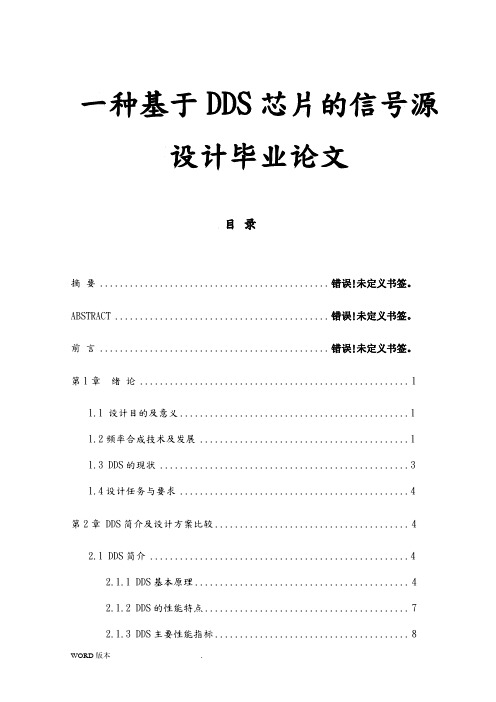

一种基于DDS芯片的信号源设计毕业论文

一种基于DDS芯片的信号源设计毕业论文
频率合成器一般分为直接式,间接式,直接数字式三种基本形式。
第一代频率合成器是采用直接的方式,由一个或多个晶体震荡器经分频,倍频,混频,从单一或几个参数频率中产生多个所需的频率。其分辨率高,转换时间短,频段宽,相位噪声小,但是体积大、功耗大,目前已基本不被采用。
而后就是20世纪60年代,随着相位反馈理论和模拟锁相技术的应用,产生的间接合成理论,由此引发了频率合成理论的第一次革命间接频率合成。其主要代表为锁相环频率合成,简称PLL(Phase-Lockde Loop),被称为第二代频率合成技术。
1.2频率合成技术及发展
频率合成理论提出于20世纪30年代,到目前已有七十多年的发展史。频率合成的概念就是由一个或几个参考频率通过一系列转换,产生一个或多个频率信号的过程。而频率合成器是一种频率转换装置,广泛地应用于产生电子系统的基准频率,其合成的精度和稳定度受参考频率的精度和稳定度以及外围电路的影响。
PLL一般由数字鉴相器、分频器、模拟环路滤波和压控振荡器组成,因其具有相位噪声低,杂散抑制好,输出频率高,价格便宜等优点至今仍在频率合成器领域占有重要地位。目前已有许多性能优良的单片PLL频率合成器面市,PLL频率合成利用了相位反馈控制原理来稳频,在频率切换速度要求不高,但相对相位噪声、杂散有较高要求时,PLL频率合成有特殊的优势。PLL式频综输出的频率分辨率越高时,其频率切换速度就越慢。如果要提高切换速度,就必须牺牲分辨率,这是PLL的工作机理所致,无法通过性能优化来解决。所以在选择锁相式频率合成时除了考虑频谱纯度外,还要考查其它性能是否满足要求。
随着数字信号理论和超大规模集成电路VLSE的发展,在频率合成领域诞生了一种革命性的技术,那就是七十年代出现的直接数字频率合成DDS(Direct Digital frequency Synthesis),它的出现标志着频率合成技术迈进了第三代。1971年3月,J.Tierney 和C.M.Tader等人首先提出了DDS的概念:利用数字方式累相相位,再以相位之和作为址来查询正弦波幅度的离散数字序列,最后经D/A变换得到模拟正弦输出。DDS由于具有极高的频率分辨率,极快的变频速度,变频相位连续,相噪较低,易于功能扩展和全数字化便于集成等优点,因此在短短的二十多年里得到了飞速的发展和广泛的应用。
