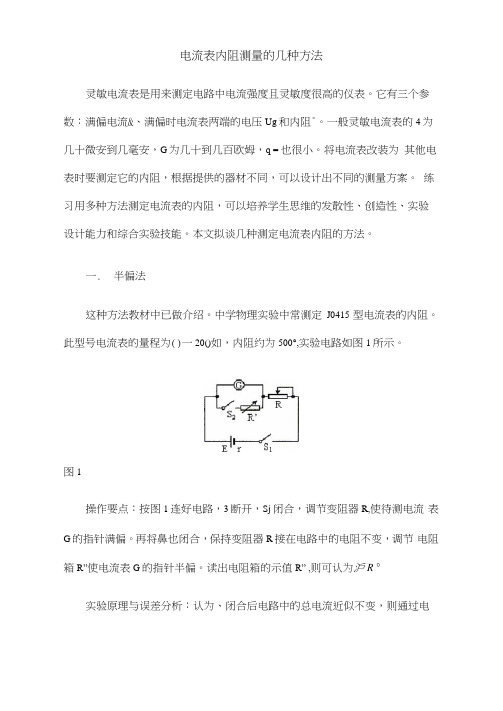

15-4电流的测量
电流表内阻测量方法
电流表内阻测量的几种方法灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。
它有三个参数：满偏电流&、满偏时电流表两端的电压Ug和内阻°。
一般灵敏电流表的4为几十微安到几毫安，G为几十到几百欧姆，q = 也很小。
将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。
练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。
本文拟谈几种测定电流表内阻的方法。
一.半偏法这种方法教材中已做介绍。
中学物理实验中常测定J0415型电流表的内阻。
此型号电流表的量程为()一20()如，内阻约为500°,实验电路如图1所示。
图1操作要点：按图1连好电路，3断开，Sj闭合，调节变阻器R,使待测电流表G的指针满偏。
再将鼻也闭合，保持变阻器R接在电路中的电阻不变，调节电阻箱R”使电流表G的指针半偏。
读出电阻箱的示值R” ,则可认为沪R °实验原理与误差分析：认为、闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为P"。
所以电流表内阻与电阻箱的示值近似相等。
实际上S2闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于豆，电阻箱的示值要小于电流表的内阻值。
为了减小这种系统误差，要保证变阻器接在电路中的阻值^>100^,从而使％闭合前后电路中的总电流基本不变。
R越大，系统误差越小，但所要求的电源电动势越大。
实验中所用电源电动势为8-12V,变阻器的最大阻值为60也左右。
二.电流监控法实验中若不具备上述条件，可在电路中加装一监控电流表G”，可用与被测电流表相同型号的电流表。
电源可用1•刃干电池，R用阻值为1°也的滑动变阻器，如图2所示。
实验中，先将鼻断开，S,接通，调节变阻器R的值，使被测电流表G指针满偏，记下监控表G”的示值b。
再接通S2,反复调节变阻器R和电阻箱R”，使G的指针恰好半偏，而G”的示值不变。
