LED灯座尺寸图
LED灯座种类
MR16\GU10\E14\B22\E2\G24\E24\GY10\GX10灯LED灯头介绍MR16\GU10\E14\B22\E2\G24\E24GY10\GX10灯LED灯头介绍对于刚接触LED灯具的朋友，可能对灯具灯头的分类有些陌生，在这里笔者收集了日常生活中最常见的一些灯头，并结合图文整理成本篇资料，希望对大家有所帮助。
灯头作为灯具不可缺少的组成部件，根据国际标准，常见灯头分为MR16、GU10、E14、B22、E2、G24。
下面请参考图片对应文字详细的了解一下。
MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。
MR是英文Multifaceted（Mirror）Reflector的缩写，意思是一种由多个反射面组合成的反射器。
数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。
所以“16”就表示灯具的最大外径尺寸是2英寸。
一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压（12V、24V、36V等）灯具也采用MR16GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。
E14：E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。
E14的多数用于装饰灯具，如：吊灯、水晶灯。
B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。
是灯泡最常用的一种接口。
E27：E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯等另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：GY10Q-9 GX10QGY10Q 系列的灯头主要就是此处的长度数量不一样。

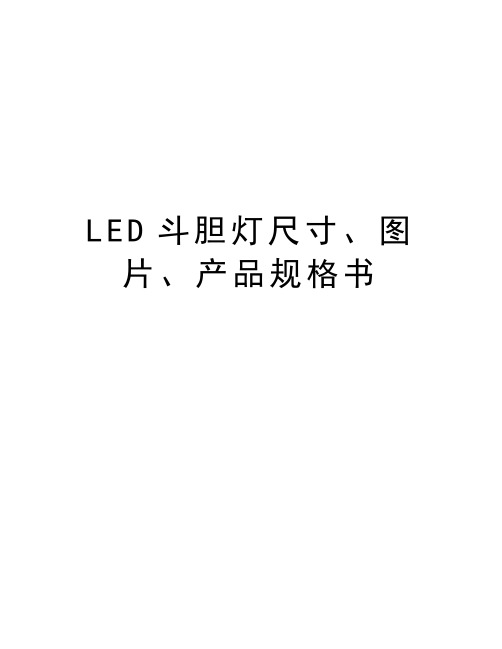

LED斗胆灯尺寸、图片、产品规格书讲解学习
L E D斗胆灯尺寸、图片、产品规格书厦门华炜电子工贸有限公司LED豆胆灯，LED天花豆胆灯产品图片(Picture) 产品名称(Name) 各类参数忒片色温(Color)MR16一头豆胆灯额定电压：AC85-265V晶元2700-7000K 功率：3W灯具尺寸：Φ135*135mm开孔尺寸：Φ110*110mm光通量：270流明LED数量：3颗材料：车铝MR16二头豆胆灯额定电压：AC85-265V晶元2700-7000K 功率：6W灯具尺寸：Φ243*135mm开孔尺寸：Φ215*110mm光通量：540流明LED数量：6颗材料：车铝AR70一头豆胆灯额定电压：AC85-265V晶元2700-7000K 功率：5W灯具尺寸：Φ145*145mm开孔尺寸：Φ120*120mm光通量：450流明LED数量：5颗材料：车铝AR70二头豆胆灯额定电压：AC85-265V晶元2700-7000K 功率：14W灯具尺寸：Φ250*145mm开孔尺寸：Φ225*120mm光通量：630流明LED数量：7颗材料：车铝AR111一头豆胆灯5W 额定电压：AC85-265V晶元2700-7000K 功率：5W灯具尺寸：Φ203*203mm 开孔尺寸：Φ165*165mm 光通量：450流明LED数量：5颗材料：车铝AR111二头豆胆灯10W 额定电压：AC85-265V晶元2700-7000K 功率：10W灯具尺寸：Φ390*203mm开孔尺寸：Φ350*165mm光通量900流明LED数量：10颗材料：车铝AR111一头豆胆灯7W 额定电压：AC85-265V晶元2700-7000K 功率：7W灯具尺寸：Φ203*203mm开孔尺寸：Φ165*165mm光通量：630流明LED数量：7颗材料：车铝AR111二头豆胆灯14W 额定电压：AC85-265V晶元2700-7000K 功率：14W灯具尺寸：Φ390*203mm开孔尺寸：Φ350*165mm光通量1360流明LED数量：14颗材料：车铝AR111一头豆胆灯9W 额定电压：AC85-265V晶元2700-7000K 功率：9W灯具尺寸：Φ203*203mm开孔尺寸：Φ165*165mm光通量：810流明LED数量9颗材料：车铝AR111二头豆胆灯18W 额定电压：AC85-265V晶元2700-7000K 功率：18W灯具尺寸：Φ390*203mm开孔尺寸：Φ350*165mm光通量1620流明LED数量：18颗材料：车铝AR111一头豆胆灯12W 额定电压：AC85-265V晶元2700-7000K 功率：12W灯具尺寸：Φ203*203mm开孔尺寸：Φ165*165mm光通量：1080流明LED数量:12颗材料：车铝产品说明：以上所有产品均采用国标铝材制造发光效率高，相同照明效率比传统白炽灯节电100%以上节能灯2.3倍无噪音、频闪、光线柔和，高显色指数，保护视力的最佳选择完全的绿色环保，不含汞，无电磁辐射，是新一代LED产品超长寿命：5万小时，是传统卤素灯寿命50倍以上应用小功率封装LED5630贴片、使用低电压电源输入、安全可靠耗电少应用范围：广泛用于家庭、酒店、商场等场合的照明。
各种家用LED灯外形尺寸
LED天花灯1W 开孔尺寸:55-60mm. 外径:68mm. 高度:23mm 3W 开孔尺寸:70mm. 外径:87mm. 高度:42mm 5-7W 开孔尺寸:95mm. 外径:110mm. 高度:70mm 9-12W 开孔尺寸: 110-115mm. 外径:135mm. 高度:70mm3W5WLED彩色球泡日光灯直径：ф26MM 长度0.6米 0.9米 1.2米led蜡烛灯泡led蜡烛灯拉尾灯泡360度三叉蜡烛拉尾灯泡5630.360度三叉水晶灯拉尾灯泡5630 360度小球泡5630天花射灯COB面光源5W：尺寸90mm 开孔：75mm 反光杯角度：36°（25元）10W：尺寸110mm 开孔：95mm 反光杯角度：20°（35元）15W：尺寸138mm 开孔：120mm 反光杯角度：24°（48元）20W：尺寸160mm 开孔：140mm 反光杯角度：24°（62元）吸顶式座式明装LED轨道灯（不需轨道）功率规格（灯身直径*灯身长度）重量替代什么灯具?多少瓦？每小时耗电3W 5.5*10CM 0.3KG 卤素射灯 20W 0.003度7W 7*12CM 0.5KG 卤素射灯 35W 0.007度12W 10*15CM 0.7KG 卤素射灯 50W 0.012度18W 12*20CM 1.3KG 金卤灯 70W 0.018度球泡灯9W：ф70mm，高度：152mm。
外壳价：12元内置电源价：7元12W：ф95mm，高度：165mm。
外壳价：20元内置电源价：7元15W：ф95mm，高度：195mm。
外壳价：22元内置电源价：12元18W：ф95mm，高度：215mm。
外壳价：26元内置电源价：12元21W：ф95mm，高度：235mm。
外壳价：30元内置电源价：16元24W：ф95mm，高度：252mm。
外壳价：32元内置电源价：16元27W：ф120mm，高度：230mm。
LED灯使用的各类灯头介绍
常用灯头规格及应用介绍灯头作为灯具不可缺少的组成部件，用以利用灯座或灯连接件与电源连接的灯部件，并且多数情况下用于将灯固定在灯座上。
灯头有各种型号以及材质，可以按材质、装配方式、功能等特点进行分类。
1.灯头按材质分类：（1）电木类灯头，如下图所示：（2）陶瓷类灯头，如下图所示：（3）塑胶类灯头，如下图所示：（4）金属类灯头，如下图所示：2.按不同装配方式分类：（1）螺口式灯头，如E14/E26/E27等灯头；（2）卡扣式灯头，如B22/BA9/BA15等，如下图所示：（3）杂类灯头，如S14/SV7彩灯用灯头/闪光灯灯盒用灯端；（4）插脚式灯头，如G13/G5/GU10等，如下图所示：（5）预聚焦式灯头，如P18S灯头/P26s灯头等；3.灯头的命名规则由于灯头型号种类繁多，为了方便分类、易读，对各类灯头进行了系统符号分类定义。
该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。
对每一特定的灯头只应该用一个符号来命名，该符号系统不能用于识别灯头所用材料。
某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。
灯头的完整符号采用下述形式。
灯头符号：（a）(b) (c) - (d) /(e) ×(f)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。
（1）符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。
下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。
B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。
LED日光灯管规格书及灯头型号..
LED日光灯管规格书LED日光灯管规格书型号包括：T4、T5、T8、T9、T10等，表示灯管粗细。
简单地：T后面的数值，表示灯管周长，例如T4的周长为4厘米、T5的周长为5厘米。
算成直径：T8的直径是1英寸(2.54厘米)，T4的直径是0.5英寸(1.27厘米)，….。
T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注：日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格书有T10、T12。
“T”，代表“Tube”，表示管状的，T后面的数字表示灯管直径。
T8就是有8个“T”，一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8＝3.175mmT12灯管的直径规格书就是(12/8)×25.4＝38.1 mmT10灯管的直径规格书就是(10/8)×25.4＝31.8mmT8灯管的直径规格书就是(8/8)×25.4＝25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm）常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4＝16 mm (注：统一宽度23.5mm、高度39mm）常用的日光灯长度与功率：(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4＝12.7 mm (注：统一宽度21mm、高度32mm）常用的日光灯长度规格书与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4＝11.1 mmT2灯管的直径就是(2/8)×25.4＝6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的，其规格大至相同，可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能，有利于节省更换的成本。
LED以及常用筒灯尺寸以及安装尺寸word精品文档6页
LED以及常用筒灯尺寸和安装开孔一、常用筒灯尺寸普通的筒灯尺寸规格和led筒灯尺寸是一致的，所以下文适用于led筒灯和普通筒灯。
A 无需开孔,直接安装明装筒灯,各种尺寸大小有2.5 寸、3 寸、4 寸、5 寸、6 寸B 筒灯的规格尺寸都是固定的，按光源基本安装方式：筒灯可分为，横装（横插）筒灯和竖装（直插）筒灯。
竖装筒灯主要规格有：2 寸、2.5 寸、3 寸、3.5 寸、4 寸、5 寸、6 寸；横装筒灯通常规格较大，规格集中在：4 寸、5 寸、6 寸、8 寸，另外还有9 寸、10 寸、12 寸。
5 寸竖装筒灯的外形尺寸：178×204；5 寸横装筒灯的外形尺寸：178×99这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。
1 英寸=25.4 毫米=2.54 厘米（1 inch = 2.54cm)所以：4 寸=4 X 2.54=10.16cm。
约10cm = 100mm6 寸=6 X 2.54=15.24cm。
约15cm = 150mm8 寸=8 X 2.54=20.32cm。
约20cm = 200mm再较为详细的说下led 筒灯的分类：1、按安装方式分：嵌入式筒灯与明装式筒灯。
2、按灯管安排方式分：竖式筒灯与横式筒灯。
3、按场所分：家居筒灯与工程筒灯。
4、按光源个数分：单插筒灯与双插筒灯。
5、按光源的防雾情况来分：普通筒灯与防雾筒灯。
6、按大小分：2 寸；2.5 寸；3 寸；3.5 寸；4 寸；5,6,8,10寸。
这里寸是指英寸，指里面的反射杯的口径。
用筒灯来做灯具，安装容易，不占用地方，大方、耐用，通常用五年以上是没有问题的，款式不容易变化。
价格也便宜。
简要简述筒灯特性：1、紧凑而光通量高。
消耗电力是白炽灯的1/3，寿命却是白炽灯的6 倍，尺寸保持了175 的紧凑设计，抑制了灯具的存在感，创造出了明亮的空间。
2、有镜面和磨砂的两种反射板。
带来闪烁感的镜面反射板，以适度的晖度来调和天花板的磨砂型反射板。
LED常见灯具(灯头)接口介绍----详尽版
1 范围本标准规定了电光源用灯头、灯座的命名方法。
2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。
该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。
对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。
某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。
灯头灯座的完整符号采用下述形式。
灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。
灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。
符号中的该特定部分对于灯头及其所用的灯座来说是一样的。
灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。
然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。
注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。
3 基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。
下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。
B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。
LED以及常用筒灯尺寸以及安装尺寸
LED以及常用筒灯尺寸和安装开孔一、常用筒灯尺寸普通的筒灯尺寸规格和led筒灯尺寸是一致的，所以下文适用于led筒灯和普通筒灯。
A 无需开孔,直接安装明装筒灯,各种尺寸大小有 2.5 寸、3 寸、4 寸、5 寸、6 寸B 筒灯的规格尺寸都是固定的，按光源基本安装方式：筒灯可分为，横装（横插）筒灯和竖装（直插）筒灯。
竖装筒灯主要规格有：2 寸、2.5 寸、3 寸、3.5 寸、4 寸、5 寸、6 寸；横装筒灯通常规格较大，规格集中在：4 寸、5 寸、6 寸、8 寸，另外还有 9 寸、10 寸、12 寸。
5 寸竖装筒灯的外形尺寸：178×204；5 寸横装筒灯的外形尺寸：178×99这里的寸是指英寸，而不是古代度量长度寸、丈、尺等。
1 英寸=25.4 毫米=2.54 厘米（1 inch = 2.54cm)所以：4 寸=4 X 2.54=10.16cm。
约 10cm = 100mm6 寸=6 X 2.54=15.24cm。
约 15cm = 150mm8 寸=8 X 2.54=20.32cm。
约 20cm = 200mm再较为详细的说下led 筒灯的分类：1、按安装方式分：嵌入式筒灯与明装式筒灯。
2、按灯管安排方式分：竖式筒灯与横式筒灯。
3、按场所分：家居筒灯与工程筒灯。
4、按光源个数分：单插筒灯与双插筒灯。
5、按光源的防雾情况来分：普通筒灯与防雾筒灯。
6、按大小分：2 寸；2.5 寸；3 寸；3.5 寸；4 寸；5,6,8,10寸。
这里寸是指英寸，指里面的反射杯的口径。
用筒灯来做灯具，安装容易，不占用地方，大方、耐用，通常用五年以上是没有问题的，款式不容易变化。
价格也便宜。
简要简述筒灯特性：1、紧凑而光通量高。
消耗电力是白炽灯的 1/3，寿命却是白炽灯的 6 倍，尺寸保持了 175 的紧凑设计，抑制了灯具的存在感，创造出了明亮的空间。
2、有镜面和磨砂的两种反射板。
带来闪烁感的镜面反射板，以适度的晖度来调和天花板的磨砂型反射板。
图文详解LED灯E27、_MR16和GU10,T5T8,B22,G24等的含义
图文详解LED灯E27、MR16、B22和GU10,T5T8,G24等的含义灯的接口灯座常用的有多种类型，如E27、E14、GU10等。
它们后面的数字表示接口尺寸（毫米）。
MR16、PAR16等是灯杯类型，后面的数字表示灯杯的尺寸（单位：英分，即1/8英寸）。
E27和GU10指不同的灯座类型。
E27、E26、E14、E12、等E开头通常为：螺口灯座。
E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头，还有E26、E40等。
GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示插脚中心距（单位：毫米"mm"）。
GU10和GU5有两个圆形的插脚，GU10的插脚中心距为10mm，常用于高压灯，而GU5的插脚中心距为5.33mm，常用于低压灯。
MR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸）,MR16的口径=16×1/8=2英寸≈50mm MR16灯杯常用的灯头有GU5.3（细针脚）和GU10。
如果用E27，则通常叫做PAR16。
T5,T8灯头标准；世界上是唯一的，只有一种尺寸规格，T5的灯头是G5，T8的灯头是G13。
T5\T8灯头都是双针，针的直径都是2.0mm，裸露长度是7.5mm，T5管针间距是5mm，T8针间距是12mm，世界上都是统一标准。
B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。
是灯泡最常用的一种接口。
G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：这种横插式LED筒灯就是采用G24灯头。
主用于酒店筒灯里面，灯具的发光角度为180度。
以上只是收集了最常用的灯头资料，也是国际标准灯头。
灯座分类
灯座分类：1. E14、E27、E12、E26等E开头通常为：螺口灯座2. GU10等GU开头的指的为我们日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距(zi4 xing2 _hou4 mian4 shu3 zi4 biao3 shi4 deng1 jiao3kong3 zhong1 xin1 ju4)（单位是毫米“MM”）。
3. MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。
MR16GU10是大家的灯座不同，PAR3038是直径不同，都是世界通一的标准和叫法，都是灯杯射灯的叫法，各适合不同的天花灯的灯座。
MR16在照明行业里指最大外径为2英寸的带多面反射罩的灯具，MP11就是比MR16小一点的灯具。
MRMR：MultifaceReflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mmE27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。
我厂根据目前市场所需特专业生产各种转换灯头与灯座。
产品有：E40、E27 、B22 、MR16 、GU10等专用老化测试灯座及E14、E10、E11、E12、E17、B22、B15、E40、E27、Mr16（G5.3)、G8.5、G9、GU10 、GU24、G12等转换灯头。
另有各种展示架用灯座本产品是E27灯座与E17灯头之间的转换器，适合各LED照明厂配套老化测试安装到E27的灯座上。
E26转E11专业生产各种LED灯及节能灯灯具老化灯座和各种转换灯头。
一、老化产品有：1. E系列：E40、E27、E26、E17、E14、E12、E11、E10、EZ102. G系列：、G9、G12、GZ10、GU10、GU24、GX533. MR系列：MR16、MR11、4. B系列：B22、BT155. T系列：T4、T5、T8、T10等专用老化测试灯头灯座二、转换产品有：1. E系列转换E系列：2. E27转B22 E27转E26 E27转E27加长E27转E40 E27转E14 E27转E17 E27转E12 E27转E11 EZ103. E26转E12 E26转E11 E26转EZ104. E系列转换G系列：E27转Mr16（G5.3)、E27转G8.5、G9、G12、E27转GU10转GZ10转GU24、1. T系列转T系列：T5转T8 或T8转T 5转换灯头，T5老化灯头，T8老化灯头三、展架灯座：E27全螺纹（含2个螺旋帽）E27半螺旋（含一个螺旋帽）E14全螺纹（含2个螺旋帽）E14半螺旋（含一个螺旋帽）四、产品材料：可来料加工，颜色可选。
