制动间隙自动调整臂
1
制动间隙自动调整臂
汽车制动间隙自动调整臂，最早出现在我国是在九十年代中期，当时只有几个专利技术，尚不成熟，后来瀚德技术公开，国内有少数几个厂家研制，但应用效果均不理想，从此，许多有识之士，开始对自动调整臂的研究，直到近期已有几十项专利，研究人员也由过去的廖廖数人发展到几十人。代表的臂型共有以下几种：
（1）以瀚德一代为基础的瀚德臂型。
（2）以瀚德二代为基础的瀚德臂型。
（3）以美国臂型为基础的具有调整拐的臂型。
（4）以45°斜齿轮传动为特点的臂型。
以上各种臂型的产品均已投放市场，但投放量远远低于主机厂需求，究其原因有以下三个方面：
（1）技术尚不成熟，可靠性差故障率高；
（2）结构复杂，使用者不易掌握，体积大，安装不便适应性差；
（3）出厂成本高，导致售价高，无法普及。
由于以上原因阻碍了自动调整臂的普及推广，早在两年前，国家建设部就颁文要求强制采用自动调整臂，但由于存在上述原因未得实施，去年国家再次颁文强制执行，情况仍未好转。
针对上述情况，本文作者及相关人等开发研制了外联直传型自动调整臂，
本着结构简单体积小，使用方便维护少；制造容易造价低，适应广泛易普及；低故障率，高可靠性的设计原则进行了方案设计及施工图设计，按国家建设部 2 新颁布的标准进行实验室试验结果理想。主要技术指标已达到（1）调整负载为40Nm时，稳定运行达5000次以上。（2）正常调整负载时有效运行10万次以上。（3）粉尘试验，盐浴试验均完成标准要求。除此之外，一个普通装配工人，用一支螺丝刀，一把手锤，一把搬手，在两分钟内便可完成一只臂的装配，车辆每更换一次刹车衬片时，对调整臂进行一次拆洗和注润滑脂便是其维护的全部内容，与此前所有臂型相比，此调整臂的安装空间最小，安装时最方便，没有任何特殊要求。现以图示为例，说明各型调整臂结构特点，并做对比。
1、 瀚德一代臂型
主要有1小压簧、2中压簧、3外部连接件、4控制板、5联结套、6齿条、7盖板、8主动盘、9轴承套、10壳体、11前堵盖、12止推轴承、13从动套、14扭簧、15齿轮、16整体蜗杆、17蜗轮、18挡片、19大压簧、20后堵盖等件，共由二十个主要件构成。其结构特征为：控制板与主动盘通过联结套铆合固联，
主动盘上豁口与齿条凸台啮合，齿条与齿轮啮合，齿轮、从动套、扭簧均套在 3 整体蜗杆的轴上，且扭簧外涨在齿轮、从动套的内孔上，从动套上有锥型细牙与蜗杆上锥型牙啮合，从动套前端有止推轴承，止推轴承前为前堵盖，前堵盖与壳体以螺纹连接，挡片与蜗杆后端以高副型式接触，大压簧压在挡片上，后堵盖压在大压簧上，后堵盖与壳体以螺纹连接。传动过程为：控制板联动主动盘，主动盘带动齿条，齿条带动齿轮，齿轮通过扭簧单向带动从动套，从动套带动蜗杆，蜗杆带动蜗轮。优点：制造精度高、密封性好。不足之处：齿条传动有极限位置要求，故对臂的安装有位置要求，且甚为严格。另外断面为方形的扭簧易损坏，整臂故障率较高。
2、 瀚德二代臂型
主要有1Ⅰ级蜗轮、2止推轴承、3前堵盖、4轴承套、5Ⅰ级蜗杆、6端面牙半离合器、7小压簧、8小轴、9从动齿轮、10壳体、11Ⅱ级蜗轮、12后堵盖、 4 13挡片、14大压簧、15Ⅱ级蜗杆、16主动齿轮、17联结套、18盖板、19控制板、20外部连接件等件，共由二十个主要件构成。其结构特征为：主动齿轮与控制板通过联结套铆合固联，主动齿轮与从动齿轮啮合，端面牙半离合器与主动齿轮以凸台与凹槽相联，中间设有小压簧，端面齿半离合器与Ⅰ级蜗杆以端面牙啮合，用小轴将从动齿轮、端面牙半离合器、Ⅰ级蜗杆穿成一串，Ⅰ级蜗杆与Ⅰ级蜗轮啮合，Ⅰ级蜗轮套在Ⅱ级蜗杆轴上，并以锥齿啮合，止推轴承装在Ⅰ级蜗轮前端，其前部为前堵盖，前堵盖与壳体以螺纹连接，挡片与蜗杆后端以高副型式接触，大压簧压在挡片上，后堵盖压在大压簧上，后堵盖与壳体以螺纹连接。传动过程为：控制板联动主动齿轮，主动齿轮带动从动齿轮，从动齿轮联动端面牙半离合器，半离合器与Ⅰ级蜗杆以端面牙啮合，端面牙为锯齿齿形，可以使端面牙半离合器的双向转动变成Ⅰ级蜗杆的单向转动，Ⅰ级蜗杆带动Ⅰ级蜗轮，Ⅰ级蜗轮通过锥齿带动Ⅱ级蜗杆，Ⅱ级蜗杆带动Ⅱ级蜗轮。优点：除了保留瀚德一代臂型的制造精度高，密封性好之外，还克服了瀚德一代臂型安装位置要求苛刻，扭簧易损的不足。不足之处：零件制造复杂，成本高，采用端面牙离合器变扭簧式离合器的无级调整为有级调整，若制动器技术状况不佳易过调。
3、 美国臂型
主要有1叉架、 2壳体、3蜗杆、4蜗轮、5盖板、6扭簧、7前堵盖、8变形齿轮、9胶套、10调整拐、11销轴等件，共由十一个主要件构成。其结构特征为：叉架与壳体、调整拐均为铰接，调整拐另一端有齿槽，与变形齿轮啮合，变形齿轮套在蜗杆轴上，并用扭簧将二者紧箍联结，蜗杆与蜗轮啮合。传动过程为：叉架带动调整拐，调整拐带动变形齿轮，变形齿轮通过扭簧带动蜗杆，蜗杆带动蜗轮。优点：零件较少，结构简单、传动性好。不足之处：叉架、壳体体积过大，适应桥型受到限制，手动调整时需拆解零件，不可取！ 5
4、 以45°斜齿轮传动的臂型
主要有1壳体、2蜗杆、3蜗杆轴、4被动斜齿轮、5压簧、6六方套、7传动套、8从动齿轮、9主动齿轮、10控制板、11外部连接件、12蜗轮、13盖板、 6 14主动斜齿轮、15有尾扭簧等件，共由十五个主要件构成。其结构特征为：主动齿轮与控制板铆合固联，主动齿轮与从动齿轮啮合，扭簧外涨在从动齿轮内孔，扭簧的另一端置于主动斜齿轮的槽口内，主动斜齿轮与被动斜齿轮啮合，被动斜齿轮套在蜗杆轴上，其上的凸台置于传动套的豁口内，二者中间设置压簧，传动套套在六方套上，六方套与蜗杆轴铆合，蜗杆轴与蜗杆过盈连接，蜗杆与蜗轮啮合。传动过程为：控制板联动主动齿轮，主动齿轮带动从动齿轮，从动齿轮通过有尾扭簧单向带动主动斜齿轮，主动斜齿轮带动被动斜齿轮，被动斜齿轮联动传动套、六方套、蜗杆，蜗杆带动蜗轮。优点：降低了零件的加工难度。不足之处：（1）采用45°斜齿轮传动效率低，传动阻力加大；（2）有尾扭簧易断尾；（3）密封性差。
5、 外联直传型调整臂
主要有1叉架、2壳体、3外连杆、4摆臂、5主动锥齿轮、6蜗轮、7主动套、8扭簧、9盖板、10蜗杆、11锥齿轮轴等件，共由十一个主要件构成。其结构特征为：外连杆铰接于叉架及摆臂上且置于壳体外部，摆臂与主动套以六方柱面装配，主动套套在主动锥齿轮上，扭簧紧箍在主动套及主动锥齿轮的外 7 圆柱面上，主动锥齿轮与锥齿轮轴啮合，锥齿轮轴与蜗杆过盈连接，蜗杆与蜗轮啮合。传动过程为：叉架带动外连杆，外连杆带动摆臂，从而带动主动套，主动套通过扭簧单向带动主动锥齿轮，主动锥齿轮带动锥齿轮轴，从而带动蜗杆，蜗杆带动蜗轮。优点：将动力直接传给离合器，省去复杂的传动过程，外形小，内部零件断面尺寸大；传动省力，动作灵敏，易复位；零件数量少，制造成本低；零件结构合理，可靠性高，故障率低；整臂简单，易于理解，外行容易掌握；自动调整功能失效后能自动转为手动调整臂；适应车型广泛易于普及。
调整臂原理图
零件清单：
1. 铆钉 15 右端盖螺母
2. 左端盖螺母 16 闷盖
3. 平面轴承 17 回位弹簧（内） 4. 锥形离合器 18 回位弹簧（外） 5. 扭转弹簧 19 齿条
6. 齿轮 20 O形圈
7. 钢碗 21 蜗轮
8. O形圈 22 纸垫
9. 蜗杆 23 盖板
10. 注油嘴 24 控制环
11. 臂体 25 连接板
12. 衬套 26 连接板总成
13. 垫板 27 十字槽螺钉
14. 大弹簧 1. 起始位置
连接板25被固定在支架上，齿条19与控制环24
的槽口上端相接触。槽口的宽度决定了刹车片与
制动鼓之间的设定间隙值。
2．转过间隙角
调整臂转过角A。此时，齿条19向下运动与控制
环24的槽口下端接触，制动蹄张开。当存在超量
间隙时，刹车片与制动鼓尚末接触。
3．转过超量间隙角B
调整臂继续转动。此时，齿条19已和控制环24
的槽口下端接触（控制环与固定的控制臂被铆为
一体），不能继续向下运动。齿条驱动齿轮6旋转，
单向离合器在这个方面可以相对自由转动转过角B
后，凸轮轴带动制动蹄进一步张开，致使刹车片与
制动鼓相接触。
4．转入弹性角C
当调整臂继续转动时，由于刹车片与制动鼓已经
相接触，作用在凸轮轴和蜗轮上的力矩迅速增加,
蜗轮21作用于蜗杆9上的力（向右）随之增大,
使得蜗杆压缩弹簧14并向右移动，从而导致蜗杆
9与锥形离合器4分离。
5．转弹性角C
调整臂继续转动时，齿条被控制环限制仍然不能向
下运动而驱动齿轮转动。这时由于锥形离合器4与
蜗杆9处于分离状态，整个单向离合器总成一起转动。
AABABABC6．向回转过弹性角C
制动开始释放，调整臂向回转过角C。在回位弹簧17
和18的作用下，使得齿条向下紧帖控制环24的槽口
下端。此时，锥形离合器4与蜗杆9仍处于分离状态，
齿条可以驱使单向离合器总成自由转动。
自动调整臂工作原理
自动调整臂工作原理
自动调整臂是一种机械装置，用于实现多种工作任务的自动调整。其工作原理主要包括以下几个步骤：
1. 感知环境：自动调整臂会使用传感器或视觉系统来感知周围的环境和目标物体。这些传感器可以包括距离传感器、力度传感器、图像传感器等。
2. 收集信息：一旦感知到环境和目标物体，自动调整臂会收集相应的数据和信息。这些数据可以包括目标物体的位置、形状、质量等。
3. 决策和规划：基于收集到的数据和信息，自动调整臂会进行决策和规划，确定最优的动作方案。这可能涉及到路径规划、力控制、碰撞检测等算法和技术。
4. 执行动作：一旦确定了最优的动作方案，自动调整臂就会执行相应的动作，调整自身的位置、姿态、速度等来完成工作任务。这可能涉及到关节控制、伺服控制、运动规划等技术。
5. 反馈控制：自动调整臂会不断地进行反馈控制，根据感知到的环境变化和实际执行的结果，对自身的动作进行调整和修正，以确保达到预期的工作效果。
总的来说，自动调整臂利用感知、信息处理、决策规划和执行控制等技术，通过不断调整自身的位置、姿态和动作，实现多种工作任务的自动化调整。这种自动化调整的原理和方法可以应用于各种领域，如工业生产、医疗护理、物流仓储等。
自动调整臂原理图及安装调整方法
零件清单：
1. 铆钉 15 右端盖螺母 2. 左端盖螺母 16 闷盖
3. 平面轴承 17 回位弹簧（内）
4. 锥形离合器 18 回位弹簧（外）
5. 扭转弹簧 19 齿条
6. 齿轮 20 O形圈
7. 钢碗 21 蜗轮
8. O形圈 22 纸垫
9. 蜗杆 23 盖板
10. 注油嘴 24 控制环
11. 臂体 25 连接板
12. 衬套 26 连接板总成
13. 垫板 27 十字槽螺钉
14. 大弹簧 1. 起始位置
连接板25被固定在支架上，齿条19与控制环24
的槽口上端相接触。槽口的宽度决定了刹车片与
制动鼓之间的设定间隙值。
2．转过间隙角
调整臂转过角A。此时，齿条19向下运动与控制
环24的槽口下端接触，制动蹄张开。当存在超量
间隙时，刹车片与制动鼓尚末接触。
3．转过超量间隙角B
调整臂继续转动。此时，齿条19已和控制环24
的槽口下端接触（控制环与固定的控制臂被铆为
一体），不能继续向下运动。齿条驱动齿轮6旋转，
单向离合器在这个方面可以相对自由转动转过角B
后，凸轮轴带动制动蹄进一步张开，致使刹车片与
制动鼓相接触。
4．转入弹性角C
当调整臂继续转动时，由于刹车片与制动鼓已经
相接触，作用在凸轮轴和蜗轮上的力矩迅速增加,
蜗轮21作用于蜗杆9上的力（向右）随之增大,
使得蜗杆压缩弹簧14并向右移动，从而导致蜗杆
9与锥形离合器4分离。
5．转弹性角C
调整臂继续转动时，齿条被控制环限制仍然不能向
下运动而驱动齿轮转动。这时由于锥形离合器4与
蜗杆9处于分离状态，整个单向离合器总成一起转动。
6．向回转过弹性角C
制动开始释放，调整臂向回转过角C。在回位弹簧17
和18的作用下，使得齿条向下紧帖控制环24的槽口
下端。此时，锥形离合器4与蜗杆9仍处于分离状态，
齿条可以驱使单向离合器总成自由转动。
7．向回转入间隙角A

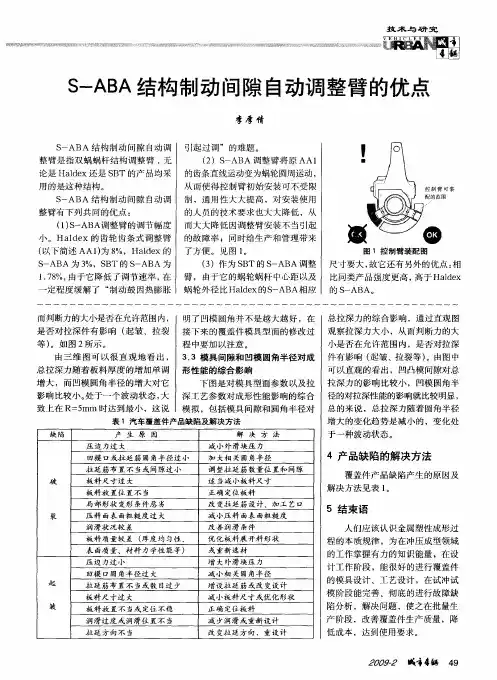

S-ABA结构制动间隙自动调整臂的优点
技术与研究
Ｓ－ＡＢＡ结构制动间隙自动调整臂的优点
Ｓ—ＡＢＡ结构制动间隙自动调
整臂是指双蜗蜗杆结构调整臂，无
论是Ｈａｌｄｅｘ还是ＳＢＴ的产品均采
用的是这种结构。 Ｓ—ＡＢＡ结构制动间隙自动调
整臂有下列共同的优点：
（１）ｓ—ＡＢＡ调整臂的调节幅度
小。Ｈａｌｄｅｘ的齿轮齿条式调整臂
（以下简述ＡＡ１）为８％，Ｈａｌｄｅｘ的 Ｓ—ＡＢＡ为３％，ＳＢＴ的Ｓ—ＡＢＡ为
１．７８％，由于它降低了调节速率，在
一定程度缓解了“制动鼓因热膨胀
而判断力的大小是否在允许范围内，
是否对拉深件有影响（起皱、拉裂
等）。如图２所示。 由三维图可以很直观地看出，
总拉深力随着板料厚度的增加单调
增大，而凹模圆角半径的增大对它
影响比较小。处于一个波动状态，大 致上在Ｒ＝５ｍｍ时达到最小，这说 李厚情
引起过调”的难题。
（２）Ｓ—ＡＢＡ调整臂将原ＡＡ１
的齿条直线运动变为蜗轮圆周运动，
从而使得控制臂初始安装可不受限 制，通用性大大提高，对安装使用
的人员的技术要求也大大降低，从
而大大降低因调整臂安装不当引起
的故障率；同时给生产和管理带来 了方便。见图１。
（３）作为ＳＢＴ的ｓ—ＡＢＡ调整
臂，由于它的蜗轮蜗杆中心距以及 蜗轮外径￣Ｌ Ｈａｌｄｅｘ的Ｓ－ＡＢＡ￥１应
明了凹模圆角并不是越大越好，在 接下来的覆盖件模具型面的修改过
程中要加以注意。
３．３模具间隙和凹模圆角半径对成
形性能的综合影晌
下图是对模具型面参数以及拉
深工艺参数对成形性能影响的综合
模拟，包括模具间隙和圆角半径对
表１汽车覆盖件产品缺陷及解决方法
缺陷 产生原因 解决方法 压边力过大 减小外滑块压力 凹模口或拉延筋圆角半径过小 加大相关圆角半径 拉延筋布置不当或间隙过小 调整拉延筋数量位置和间隙 破 板料尺寸过大 适当减小板料尺寸 板料放置位置不当 正确定位板料 局部形状变形条件恶劣 改变拉延筋设计、加工艺口 裂 压料面表面粗糙度过大 减小压料面表面粗糙度 润滑状况较差 改善润滑条件 板料质量较差（厚度均匀性、 优化板料展开料形状 表面质量、材料力学性能等） 或重新选材 压边力过小 增大外滑块压力 凹模口圆角半径过大 减小相关圆角半径 起 拉延筋布置不当或数目过少 增设拉延筋或改变设计

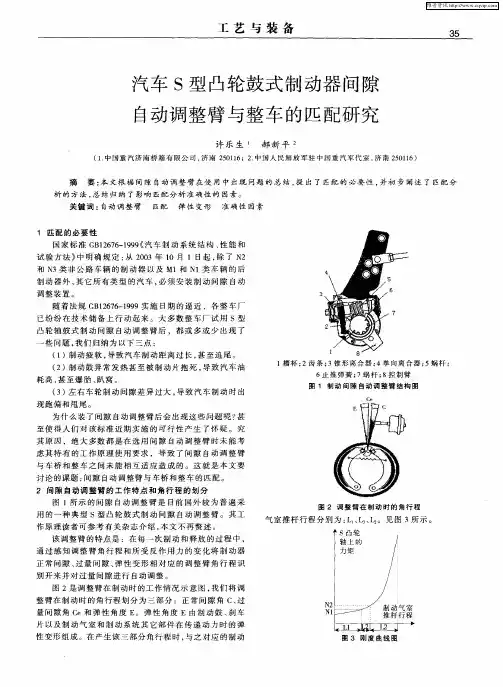

汽车S型凸轮鼓式制动器间隙自动调整臂与整车的匹配研究
工艺与装备 汽车Ｓ型凸轮鼓式制动器间隙 自动调整臂与整车的匹配研究 许乐生ｔ 郝新平ｚ （１．中国重汽济南桥箱有限公司，济南２５０１１６；２．中国人民解放军驻中国重汽军代室，济南２５０１１６） 摘 要：本文根椐间隙自动调整臂在使用中出现问题的总结，提出了匹配的必要性，并初步阐述了匹配分 析的方法，总结归纳了影响匹配分析准确性的因素。 关键词：自动调整臂 匹配 弹性变形 准确性因素 １匹配的必要－陛 国家标准ＧＢ１２６７６—１９９９《汽车制动系统结构、性能和 试验方法》中明确规定：从２００３年１０月１日起，除了Ｎ２ 和Ｎ３类非公路车辆的制动器以及Ｍ１和Ｎ１类车辆的后 制动器外，其它所有类型的汽车，必须安装制动间隙自动 调整装置。 随着法规ＧＢ１２６７６—１９９９实施日期的逼近，各整车厂 已纷纷在技术储备上行动起来。大多数整车厂试用Ｓ型 凸轮轴鼓式制动间隙自动调整臂后，都或多或少出现了 一些问题，我们归纳为以下三点： （１）制动疲软，导致汽车制动距离过长，甚至追尾。 （２）制动鼓异常发热甚至被制动片抱死，导致汽车油 耗高，甚至爆胎、趴窝。 （３）左右车轮制动间隙差异过大，导致汽车制动时出 现跑偏和甩尾。 为什么装了间隙自动调整臂后会出现这些问题呢？甚 至使得人们对该标准近期实施的可行性产生了怀疑。究 其原因，绝大多数都是在选用间隙自动凋整臂时未能考 虑其特有的工作原理使用要求，导致了间隙自动调整臂 与车桥和整车之间未能相互适应造成的。这就是本文要 讨论的课题：间隙自动调整臂与车桥和整车的匹配。 ２间隙自动调整臂的工作特点和角行程的划分 图１所示的间隙自动调整臂是目前国外较为普遍采 用的一种典型Ｓ型凸轮鼓式制动间隙自动调整臂。其工 作原理读者可参考有关杂志介绍，本文不再赘述。 该调整臂的特点是：在每一次制动和释放的过程中， 通过感知调整臂角行程和所受反作用力的变化将制动器 正常间隙、过量间隙、弹性变形相对应的调整臂角行程识 别开来并对过量间隙进行自动调整。 图２是调整臂在制动时的工作情况示意图，我们将调 整臂在制动时的角行程划分为三部分：正常间隙角Ｃ、过 量间隙角ｃｅ和弹性角度Ｅ。弹性角度Ｅ由制动鼓、刹车 片以及制动气室和制动系统其它部件在传递动力时的弹 性变形组成。在产生该三部分角行程时，与之对应的制动 １槽杯；２齿条；３锥形离合器；４单向离合器；５蜗杆 ６止推弹簧；７蜗杆；８控制臂 图１制动间隙自动调整臂结构图 Ｃ

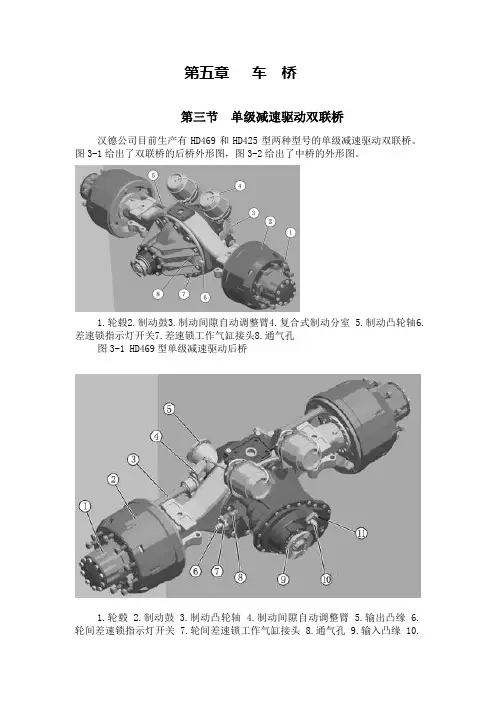

陕汽德龙X3000维修手册--第五章+++车++桥（2）
