ELC-E14309A-01LED灯板组件5700K作业指导书
LED灯具检验指导书文件doc
LED灯具检验指导书文件doc一、引言本LED灯具检验指导书文件doc旨在为LED灯具的检验工作提供详细的指导，确保产品质量达到预期标准。
本指导书适用于公司内部LED 灯具的进货检验、过程检验和成品检验。
二、检验目的通过对LED灯具进行全面、严谨的检验，以确保产品质量符合相关标准，满足客户要求，降低质量风险。
三、检验范围本检验指导书适用于公司所生产的各类LED灯具，包括但不限于以下类型：LED灯泡、LED灯管、LED户外灯具等。
四、检验流程1、接收检验：在接收原材料、零部件及半成品时，应按照相关标准进行检验，确保符合设计要求。
2、过程检验：在生产过程中，对各工序进行巡检，确保产品质量在生产过程中得到控制。
3、成品检验：在产品完成后，应对产品进行全面检验，包括外观、性能、安全性等方面的检测。
五、检验方法及标准1、外观检测：观察LED灯具的外观是否光滑、无明显划痕、色泽均匀等。
2、性能检测：测试LED灯具的光通量、色温、光效等性能指标，确保符合设计要求。
3、安全性检测：检查LED灯具是否存在安全隐患，如触电风险、过热风险等。
4、可靠性检测：进行寿命测试、环境适应性测试等，以评估产品的可靠性。
六、检验记录与报告1、对每一批次的LED灯具都应进行详细的检验记录，包括产品名称、规格型号、生产批次、检验时间、检验人员等信息。
2、在完成检验后，应出具详细的检验报告，报告中需包含检验结果、合格或不合格项、改进建议等信息。
七、总结与展望本LED灯具检验指导书文件doc为LED灯具的检验工作提供了全面的指导，有助于确保产品质量达到预期标准。
通过实施本指导书，可降低质量风险，提高客户满意度。
随着公司业务的不断拓展和产品种类的不断增加，我们将继续完善和更新本指导书，以适应新的发展需求。
LED灯具检验报告一、引言随着科技的进步，LED灯具已经成为现代照明的主要方式之一。
为了确保LED灯具的质量和性能符合相关标准，本报告对其进行了详细的检验和评估。
灯具安装作业指导书

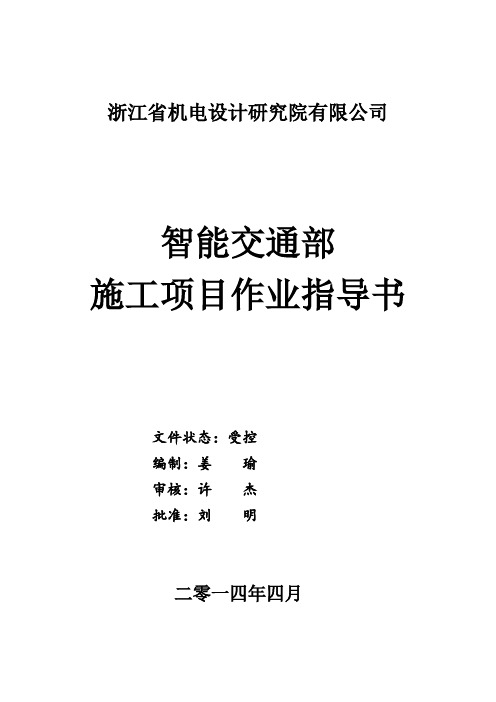

浙江省机电设计研究院有限公司智能交通部施工项目作业指导书文件状态：受控编制：姜瑜审核：许杰批准：刘明二零一四年四月本作业指导书适用于隧道照明工程的灯具安装。
(2)四、操作工艺 (2)（一）熟悉图纸 (2)（二）隧道照明灯具安装 (2)（三）隧道应急指示（标志）灯具的安装 (3)①开挖电缆沟 (6)②电缆敷设 (6)灯具安装作业指导书一、适用范围本作业指导书适用于隧道照明工程的灯具安装。
二、编制依据《电气装置安装工程接地装置施工及验收规范》GB50169-2006《建筑电气工程施工验收规范》G50303-2002三、施工准备1、材料要求：①灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。
配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象，各种型号的照明灯具应有出厂合格证、“CCC”认证标志和认证证书复印件，进场时做好验收检查并做好记录。
②灯具导线：灯具配线严禁外露，灯具使用导线电压等级不低于交流500V，引向每个灯具的导线纤芯最小不小于1.0mm²。
③灯座、支架：无机械损伤、变形、破裂等现场，根绝灯具的重量等因素选用相应规格的镀锌材料做支架。
四、操作工艺（一）熟悉图纸灯具安装前应熟悉设计图纸，根据设计安装图纸编制材料计划，灯具的型号、规格、数量要符合设计要求（二）隧道照明灯具安装1.安装高度灯具安装高度以工程设计图为准。
2.安装间距灯具安装间距以工程设计图为准。
3.安装方法(1) 先防线确定灯具中心点，防线采用轨道标高，误差每100米应控制在±1cm内，灯具根据定位线安装固定灯具的支架。
（2）隧道照明灯具使用不锈钢膨胀螺栓将灯具支架固定于隧道壁上，套上灯具支架，然后螺母拧紧。
（3）将隧道灯具稳妥地安装于灯具支架上，依照设计及实际配光要求调整灯具的仰俯角度。
(4)将电源插头插入安全型防水插座中，旋紧后即可通电运行。
(5)调节灯具照射倾角时，只需旋转调节螺栓，调整结束后需拧紧防松螺母。

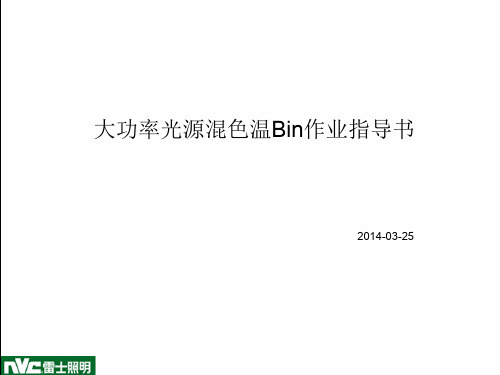

14.3.25-大功率光源混Bin作业指导书
4颗LED光源
所用光源：两组“2合1”LED光源
C B
D A
名称 2合1光源 2合1光源
料号 XXXXXXX XXXXXXX
配比 AC BD
料号 XXXXXXX XXXXXXX XXXXXXX XXXXXXX XXXXXXX XXXXXXX
配比 AB C AB D AC D BCD A AC AC C
方案 A B C D G H
1: LED1 LED2 LED3与LED4、LED5、LED6分别贴两组“3合1”方案 如果贴两组A方案光源，3000K的则标示为C3KA， 4000K的则标示为C4KA
8个BIN混即把右图八个小BIN当做4个大BIN，再来混色温。物料描述中用 7A、7B、7C、7D描述单BIN。
后文以8个BIN混为例说明贴片方法，4个BIN混色温与之完全一样。
3颗LED光源
所用光源：一组“3合1”LED光源
C B
D A
名称 3合1光源 3合1光源 3合1光源 3合1光源 3合1光源 3合1光源
……以此类推(先贴一组“3合1”，再贴两组“2合1”)
C3KAE: C为Cree，3K为3000K色温，AE为A方案的“3合1”LED光源 加E方案的“2合1”LED光源。 5700K用5K表示，6500K用6K表示。
后续引入德豪的光源，则编号为E，比如E3KAE
其他
8颗LED光源的灯具： 采用四组“2合1”光源组合 9颗LED光源的灯具： 采用三组“3合1”光源组合 10颗LED光源的灯具：采用两组“3合1”+两组“2合1”光源组合 12颗LED光源的灯具：采用四组“3合1”光源组合 15颗LED光源的灯具：采用五组“3合1”光源组合 18颗LED光源的灯具：采用六组“3合1”光源组合
LED显示屏生产工艺指导书(装配)
生效日期
2011-03-10
页次
1/2
文件编号
XSP-007
编制
核准
版本
A/O
工序
工艺要求
设备工具
1
单元板老化
单元板应放在专用的老化架上老化，在老化架上将单元板放在固定的老化位置，连接单元板之间数据线，接通电源线（5V）,排除潜在安全故障，进行老化实验。老化时间应＞72小时，老化完毕后，把好坏的单元板从老化架上取出各整齐有序的放在静电箱里。以上所有操作人员须配带防静电手环（有线或无线）
防静电
手环
2
装配
底壳
把老化好的单元板放在指定的装配工作台，进行底壳装配。每种类型的单元板对应所相应的底壳尺寸、螺丝规格型号。如果需要灌胶的模组应在打螺丝之前把底壳四周打上密封胶（以防灌胶后漏胶），待下道工序灌胶。装好底壳的模组螺丝不可有滑牙（通孔）、生锈、未打到位等不良。
防静电
手环
电匹等
3
测试
模组
将装配完好的两块模组信号串联，接通5V电源，再用专用的LED测试卡测试,打成全亮显示测试瞎点、虚焊等。打成斜线显示测试短路等故障。后边一块模组测试第一块模组的输出，根据情况进行助焊或更换。测试完毕后更换第一块模组，测试下一块模组。
卷尺
电钻
铆枪等
LED测试卡
防静电手环
4
装配
面罩
灌胶凉干的模组放在指定的装配工作台，由质检人员事先检查灌胶模组胶面是否均匀，表面无气泡、破损、胶表面高度在灯珠杯以下，胶面为亚光面的颜色应一致，方可进行面罩装配。每种类型的模组对应所相应的面罩尺寸、螺丝规格型号。以上所有操作人员须配带防静电手环（有线或无线）
防静电
HELLA电子组件产品说明书
ELECTRONICSFOR SPECIAL ORIGINALEQUIPMENTEnergy Management Drive Train Components Lighting electronics2You will find everything you need to know about our electronics portfolio here./soe-electronics3/switch4Careful use of energy by appropriately influencing the consumer:These electronic systems make it possible to monitor and plan the energy budget and maintain the power supply.Angular position sensorsAir quality monitorActuatorsLED light control unitTemperature sensorsRocker switchesRemote controls Rain/light sensors Increasing the safety and efficiency of the overall system and preventing failures:These electronic systems make it possible to precisely measure and record values in the engine compartment and drive train.Oil pressure sensors Oil level sensorsPedal sensors Pedal sensorsVoltage stabilisers Intelligent battery sensorsTurbo actuatorsControl unit for flashing sidemarker lightsEnergy Managementfrom page10Drive Trainfrom page 25Componentsfrom page 52Lighting electronicsfrom page 13656789101113PIN ASSIGNMENTPin 1: supply voltagePin 2: connection for LIN bus14PIN ASSIGNMENTPin 1: partial voltage 12 VPin 2: connection for LIN busPin 3: supply voltage 24 V.151617PIN ASSIGNMENTPin 1: connection for LIN bus Pin 2: connection for B+Ø 16,2 013,5 ( 14 )For illustrative purposes only 181920FUNCTIONAL DIAGRAMRadio, CD playerNavigationDC/DC converter21TECHNICAL DATAOperating temperature-40 to + 85°C(- 40 °C to -20 °C bypass mode) Supply voltage+ 6.0 V to +18 V Stabilization range+ 6.0 V to +12 VOutput voltage(boost mode) 12 V +/- 0.5 VRippel < 200 mV Power200 W Storage temperature-40 to +105 °C22TECHNICAL DATAOperating temperature-40 to + 85°C(- 40 °C to -20 °C bypass mode)Supply voltage+ 6.0 V to +18 VStabilization range+ 6.0 V to +12 VOutput voltage(boost mode) 12 V +/- 0.5 VRippel < 200 mVPower400 WStorage temperature-40 to +105 °C2324DRIVE TRAINTurbo actuatorsUniversal Turbo Actuator (UTA)2526APPLICATIONIn vehicles, oil sensors ensure that the engine cannot work PRODUCT FEATURESContinuous measurement of the engine oil level in the static and dynamic rangeCompact sensor architecture with a multi-chip module Integrated temperature sensorImmediate measurement after switch-on27TEMP)Temperature Duty Cycle (DC1)+160ºC 28Checksum=1000ms±100msT29313D characteristic curve:engine speed and oil temperature33engine speed and oil temperature3536APPLICATIONThe oil pressure and temperature sensor OPS+T is used tomeasure the absolute oil pressure and the oil temperature directly in the main oil channel behind the oil filter.PRODUCT FEATURES➔Continuous measurement of oil pressure➔Continuous measurement of the oil temperature ➔Robust and reliable design373813 ±10,6 - 0,8 x 45°Ø 25 min.(Ø 11,7)Rz25M12 x 1,50,020,1A ACTECHNICAL DATA Temperature range - 40°C to + 150°C Max. temperature 160°C (max. 100 h)Supply voltage 4,75 – 5,25 VOutput signal PWM Response time 2 ms Sampling frequency < 3 kHz Max. operating pressure 40 bar Overpressure60 barPressure measuring range 0.5 to 10.5 bar Temperature measuring range - 40 °C to + 160 °CProtection class IP 69KMating connector 1)872-597-501,872-597-506, Coding A1)T his accessory is not included.Available from Hirschmann Automotive.Pin 1: supply Pin 2: ground Pin 3: exitPIN ASSIGNMENTINSTALLATION SPACE2μs μsbar39404142434445464748APPLICATIONThe Universal Turbo Actuator is mostly used for VNT /VTG (Variable Nozzle Turbine / Variable Turbine Geometry)turbocharger technology for the purpose of determining reliable and precise positions. It is especially the insensitivity to magnetic PRODUCT FEATURESIntegrated electronics consisting of CIPOS (Contactless Inductive Position Sensor) position sensor, motor control and error diagnosis Short response timeSelf-blocking transmission and low current consumption for holding position49TECHNICAL DATA Rated voltage Operating voltage 10.5 V – 16 V Operating temperature-40°C to +125°CShort-term maximum temperature up to 150°COperating angle range Angular velocity (@ 20 Ncm)> 0.35°/msMax. current consumption Min. torque (@ 14 V, 0,1° / ms)> 55 NcmSensor resolutionPosition tolerance over full angle Protection class Protocol CAN or PWMMating connectorKostal, 09 4415 82, coding BØ 0,35 (2x)Ø0,35 (2x)42,1*23,6 (2x)23,4 (2x)13,60,5*6,5(2x )22,3(2x )。
EL操作说明书
沛德光电科技（上海）有限公司ASIC TECHNOLOGY(SHANGHAI)CO.,LTD太阳能电池组件电致发光缺陷检测仪操作手册机型:EL-1.4MD-A一．设备简介太阳能电池组件电致发光缺陷检测仪（EL），是依据硅材料的电致发光原理对太阳能电池组件进行缺陷检测及生产工艺监控的专用测试设备。
二．基本结构1 硬件：主要由5个部分组成。
1.1自动化控制此系统采用西门子PLC为主体的控制系统，主要的电控原件包括：继电器，接触器，马达，触摸屏，电磁阀，指示灯等。
PLC内部I/O点连接情况见附件1.2传输系统可与前后流水线衔接，实现自动进料—测试—出料整个过程。
前后机台的信号交接：Table Ready信号KA8 Normal openTest OKKA5 Normal open此设备采用双马达驱动，对组件能起到校正作用。
在入料过程中，组件接触到位置检知开关既能停止传动，等待另一侧到位后继续运转。
1.3气动系统本EL设备使用气动气缸有：Y归正气缸、X归正气缸、变轨气缸、顶升气缸、门气缸Y归正气缸：双气缸控制，通过气缸上固定的挡块，给组件提供Y 方向的归正。
磁性开关连接方式：动点两只磁性开关串联（I1.5），原点两只归正气缸串联（I1.4）。
*注意点：1，层前Y归正时，需留出少许（5mm-15mm）空间，避免挤伤组件2，跟换组件规格时，需调整Y归正块间距3，两侧的气缸速度需调节一致。
X归正气缸：双气缸控制，组件接触X归正气缸即刻停止，进行X 方向定位。
磁性开关连接方式：动点两只磁性开关串联（I2.1），原点两只磁性开关串联（I2.0）*注意点：两侧气缸速度一致顶升气缸：顶升气缸作用拉长组件到相机的距离，达到预设的拍摄光程磁性开关连接方式：每只气缸均有下检知（I2.2/I2.4）、中下检知(I3.4/I3.6)、中上检知(I3.5/I3.7)、上检知（I2.3/I2.5）磁性开关。
*注意点：1，两侧气缸伸缩必须保持同步性2，速度不宜太快变轨气缸：双气缸控制，测试时间轨道张开磁性开关连接方式：动点两只磁性开关串联（I0.7），原点两只磁性开关串联（I0.6）。
节能灯打胶作业指导书
打胶作业指导书
一、所需物料、工装夹具：
文件编号： 版本：
胶枪、胶筒、搅拌机、套好底盖的灯管、胶水（黄胶或919硅胶）、双飞粉。 二、作业步骤：
1、 将胶水、双飞粉按1：24的重量比例称好并逐步加入铁桶用搅拌机搅拌，充分搅拌均匀至稠糊胶 2、 将搅拌好的灯胶灌入胶筒中，盖上塞子，放入胶枪架内。
3、 双手一前一后握住胶枪，枪咀斜向下对着底盖内与灯管结合部分的非灯丝一侧扳动胶枪扳机， 沿着底座的周围打一圈，粘着底盖与灯管结合处。
三、工艺品质要求:
1、 搅拌好的灯胶应呈稠糊状，不能有明显颗粒，颜色均匀一致，由于灯胶易干，所以要即调即用
2、 打胶前要确认灯管与底盖的位置是否合适，若发现有灯芯柱高度超过底盖上边沿水平线的暂不 灯管气咀、和底盖其它部位，灯胶不能漏液到底盖下部。
底盖上边沿水平线的暂不用打胶，校正后方可打胶。灯胶不能粘到
四、注意事项: 1、 玻璃制品，请轻拿轻放。 2、灯胶不能把底盖的排气孔覆盖。 3、灯胶不能引到底盖外部和灯线引线上。
编制：ቤተ መጻሕፍቲ ባይዱ
审批：
C-013 A-0
页数： 编制时间：
1/1 12.9.24
粉。
，充分搅拌均匀至稠糊胶体状为宜。
灯丝一侧扳动胶枪扳机，让灯胶均匀流出，从没有灯丝的地方开始
胶易干，所以要即调即用，如果有多余的要用塑料膜盖好。
QW-94-001灯具生产作业指导书
1 目的为更好地指导灯具产品的生产，提高产品一次性生产的质量，规范生产的具体要求。
2 适用范围适用于灯具车间灯具产品生产指导、监督和控制。
3 定义无4职责4.1 五金工段工段长负责整个工段的生产监督与控制，执行生产计划。
4.2五金工段领班负责指导、监督生产过程中的具体操作。
5 工作程序5.1 根据工作要求清理、堆放。
5.1.1 生产前，根据工作要求清理干净场地，将非当批生产的零部件等一切物件清出生产现场。
5.1.2 按工作要求及图纸，将当批需生产的零配件等按型号、规格堆放整齐，以便生产。
5.2 灯具主体组装5.2.1 所有组装，必须严格按图纸工艺要求进行，对图纸有不明之处，首先需由领班给予解说，领班不清楚的，及时向工段长请示，必要时询问设计部设计人员。
对图纸有任何疑问时，不可投入生产。
5.2.2 装反光罩：将反光罩底板、左右侧板、方框、锁扣按顺序用拉钉连接安装。
要求连接坚固、平整、垂直，反光罩铝板不能有任何刮伤。
5.2.3 装灯头：将灯头与灯座支架连接。
灯头与灯座连接要求紧固不松动，灯座不能压着灯线；BPC绝缘垫要垫正；检测绝缘值要达到50兆欧或以上；地线用螺钉拧紧固不松动。
5.2.4 组装内胆：用拉钉将灯头挡板同左右侧封板连接，上好防水玻璃胶。
用拉钉将反光罩与内胆两边连接，并打好防水玻璃胶。
5.2.5 安装角码：用M5×16圆头螺丝将角码与内胆两边连接固定。
5.2.6安装外壳及玻璃板：安装外壳拧紧螺丝，装玻璃板。
要求外壳美观无脱漆、划伤等现象，玻璃要透明并清洁干净。
5.2.7 在完成以上各工序后，要求操作者全面作一次自检，确保产品生产过程符合图纸及技术要求。
5.2.8 包装：在自检及品管部检验合格后，将标签（规格型号）、标识等贴在正确位置，放好产品使用说明书、产品检验合格证等，并封箱包装。
5.3 电源控制箱组装5.3.1 按图纸要求安装电源控制箱，各部位螺丝要拧紧。
5.3.2 将镇流器、触发器、电容对照外壳底板上孔及相应位置，用螺丝安装坚固。
LED支架成品作业指导书
8、相关表格
《成品返工通知单》
√
电气特性
1.接地测试:将仪器参数值调至为电流不得大于29A，电阻不得≥Ω,将被测物品跨接于仪器两端,按下启动按钮,如仪器不报警则表示此产品合格,反之为不合格。
参见相关测试作业指导书
接地测试仪
√
2．耐压测试：将仪器参数值调至为漏电流为5mA，耐压为1800V，时间为3S。将被测产品跨接于仪器两端，按下启动按钮，如仪器不报警则表示此产品合格，反之为不合格。
目视
卷尺
√
2．外箱与彩盒不得有破裂、色差、印刷错误、潮湿、污垢等外观缺陷。
√
3、包装箱内不得多放和少放产品且不允许有两种及两种以上不同物料或者杂物混和在一起，应摆放整齐、方向一致。
√
4、封箱时封口胶应粘贴牢固、长度合适、对称，打包带应松紧适度、位置合适，不得有歪斜、封口胶不紧现象。
√
6、按上述项目及质量控制要求实施检验后如合格，应将检验结果填写在《成品检验报告》中。
√
6．产品整体布线及结构应符合内部接线及外部接线标准要求。
√
标志
1．产品型号标签型号及内容应与实际生产产品相一致
目视（参见相关标签图纸）
√
2．商标、PASS合格证、接地线标签、警告标签等应按规定的方向及位置进行粘贴，且不得有漏贴、贴错，贴歪等现象。
√
3．有涉及人生安全的提示标签或标语应贴至灯具拆卸或安装时易见到的部位。
耐压测试仪
√
3.通电测试：将仪器按照作业指导书要求操作后，将产品跨接于仪器两端，测得产品功率必须符合产品技术参数要求，且灯管不得有打滚、启动慢、频闪、回闪、接触不良、不亮等现象
LED封装作业指导书
LED封装作业指导书LED1.--------------22. ---------------33.--------------44. ----------------55. ----------------66. ----------------77. ----------------88. ----------------99. ----------------10 10. ---------------11 11. ---------------12 12. ---------------13 13. ---------------14 14. ---------------14 15. ---------------151.一、目的：排料工序严格受控、保证产品品质二、使用范围：排支架工序三、使用设备：工具——一手套、支架座、铝盘、颜色笔四、作业规范:4.1作业前先戴手套。
4.2根据当天需生产的品名规格,选用所需的支架与晶片.4.3依规定在支架底部画上颜色,以便于后段作业区分. 五、注意事项 :5.1排料要整齐,每一支架座最多排50支,不够支请标明数量.5.2固双色支架直角排向右边,单色支架碗形排向左边. 六、品质标准:6.1排料过程中,如发现变黄、变黑不正常颜色的支架,应将其挑出.6.2支架有变形的,挑出作不良品处理,如发现数量较多的支架变形时,请将此情况向品管人员反映.2.一、目的：使扩晶工序受控,保证产品品质二、使用范围：扩晶工序三、使用设备：工具------扩晶机、子母环四、相关文件：<<生产工作单>>五、作业规范:5.1晶片扩张.1、打开扩晶机电源开关.2、热板清温度调整至50-60?,热机十分钟,扩晶片时温度设定65-75?.3、打开扩晶机上压架,在热板上放置子母环内圈,圆角的一在朝上. 4、将要扩晶之晶粒胶片放置热板上,使晶粒位于热板中央,预热30秒之后,扣紧上压架.晶粒在上,胶片在下.5、拨动下顶开关,顶板顶上,晶粒胶片开始扩张至定位.6、套上子母环,外环圆角的一面朝下.按上压开关将外圈压紧(可重复2-3次,使子母环套紧为止),再按上压开关,使上压座回到原位置. 7、用小刀割除子母环外多余胶片,并按下顶开关,使顶板回位. 8、取出已扩好晶粒的子母环.3.一、目的：使点银胶工序严格受控、保证产品品质.二、使用范围：备胶、点银胶工序.三、使用设备：工具------显微镜、点银胶、夹具、固晶笔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ELC-14309A-01LED灯板组件5700K作业指导书——索引
将灯板固定好在印刷台上双手同时按下左右的启动开关
刮刀进退刮动锡膏检查印刷好的灯板焊盘有没有漏印锡膏锡膏不能印刷在焊盘外的板上。
设置好程序，将LED贴在线路板上
检测LED是否贴歪在焊盘，并调正
贴好LED灯板过回流焊
灯要亮，不能有不亮灯闪烁现象。
LED焊点有没有虚焊，移位
DC19.5V测试亮灯，红色标笔接（十），黑色标笔接（一）LED为亮灯
把焊接平台温度调至245°±
10°，再将线路板放在焊接平台上
把LED虚焊，移位的放在焊接平台重新焊接要焊正在焊盘上，LED要亮灯。
调节好分板切割位跟灯板相同的尺寸，再分割成每小块。
用防静电胶盒将灯板摆放整齐
不能切坏灯板电路的铜箔或损坏LED，灯板要摆放整齐。
