工程力学中的悬臂梁受力分析方法研究
悬臂梁非线性分析
悬臂梁非线性分析发布时间：2021-09-08T00:16:40.357Z 来源：《基层建设》2021年第17期作者：周园澄[导读] 摘要：采用Midas civil软件，对悬臂梁受力进行分析，考虑几何非线性和材料非线性，在自重和悬臂梁自由端受到集中力的情况下，得到位移和弯矩图的结果并加以讨论[1]。
重庆交通大学重庆市 400074摘要：采用Midas civil软件，对悬臂梁受力进行分析，考虑几何非线性和材料非线性，在自重和悬臂梁自由端受到集中力的情况下，得到位移和弯矩图的结果并加以讨论[1]。
为解决工程中的几何非线性大变形问题的计算分析提供了一个极佳的方法。
以非线性余能原理为基础，采用迭代法，对某一悬臂梁自由端顶部承受集中荷载作用而产生变形算例进行分析，分析所得结果，验证该原理适用性[2]。
关键词：悬臂梁；非线性；位移；弯矩一、引言有限元分析是用于结构分析的有力工具，它能对结构进行理论上的初步模拟，并得出与实际检测结果接近的理论结果，这些结果对后续的实验起着指导作用，因此，要得到理想的实验数据，必须首先进行有限元分析，根据理论模型，设计实验方案，从而获得理想的实际结果。
本文为了获得悬臂梁结构受到静态集中力的作用而产生非线性现象[3]，采用Midas ciivl进行有限元模拟，从而获得悬臂梁的非线性分布图，这将为悬臂梁的非线性损伤检测奠定理论基础，对后续的损伤实验起指导性作用。
二、建模本文采用Midas civil软件对悬臂梁进行分析，得到悬臂梁在非线性和线性情况下的位移和弯矩结果，并加以分析。
（一）截面特性，材料参数截面采用实腹长方形截面，材料采用C25混凝土（二）建立节点、单元节点表格：本文采用的是10m长的悬臂梁，建立如图1-1所示的检点表格，建立如图1-2所示的单元。
图1-2（三）边界与荷载对于悬臂梁，采用左端固定，右端自由。
采用静力荷载工况如图1-3所示。
自重考虑为-10KN/m，竖向力设为-100KN，如图1-4所示。
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法悬臂梁是工程力学中常见的结构形式，它广泛应用于桥梁、楼房等建筑物中。
在设计和施工过程中，了解悬臂梁的受力情况和弯曲变形问题至关重要。
本文将对悬臂梁的受力和弯曲变形进行分析，并介绍相应的计算方法。
首先，我们来讨论悬臂梁的受力情况。
悬臂梁在受力时主要承受弯矩和剪力。
弯矩是悬臂梁上各点受力引起的弯曲效应，它使悬臂梁产生弯曲变形。
剪力则是悬臂梁上各点受力引起的剪切效应，它使悬臂梁产生剪切变形。
在实际工程中，我们需要计算和分析悬臂梁上各点的弯矩和剪力分布，以确保悬臂梁的安全性和稳定性。
悬臂梁的弯矩和剪力分布可以通过力学原理和结构力学知识进行计算。
在计算弯矩时，我们可以利用悬臂梁的受力平衡条件和弹性力学理论，根据悬臂梁上各点的受力情况和几何特征，推导出弯矩的计算公式。
而剪力的计算则需要考虑悬臂梁上各点的剪力平衡条件和结构特性，通过应力分析和静力平衡原理，得出剪力的计算公式。
除了计算弯矩和剪力分布，我们还需要了解悬臂梁的弯曲变形问题。
悬臂梁在受力时会发生弯曲变形，这对于悬臂梁的设计和施工具有重要影响。
弯曲变形可以通过弹性力学理论进行分析和计算。
我们可以利用悬臂梁的几何特征、材料性质和受力情况，推导出弯曲变形的计算公式。
通过计算弯曲变形，我们可以评估悬臂梁的变形程度，以及对结构的影响。
在实际工程中，为了更准确地计算悬臂梁的受力和弯曲变形，我们通常会借助计算机软件进行数值模拟和分析。
数值模拟可以更精确地模拟悬臂梁的受力和变形情况，提供更准确的计算结果。
同时，数值模拟还可以帮助工程师优化悬臂梁的设计方案，提高结构的安全性和稳定性。
总结起来，工程力学中的悬臂梁受力和弯曲变形问题是一个重要的研究领域。
通过分析悬臂梁的受力情况和弯曲变形问题，我们可以了解悬臂梁的力学特性，为悬臂梁的设计和施工提供依据。
同时，借助计算机软件进行数值模拟和分析，可以更准确地计算悬臂梁的受力和变形情况，提高工程的安全性和稳定性。
基于ABAQUS的悬臂梁的弹塑性弯曲分析
基于ABAQUS的悬臂梁的弹塑性弯曲分析学院：航空宇航学院专业：工程力学指导教师：姓名：学号：1. 问题描述考虑端点受集中力F 作用的矩形截面的悬臂梁，如图1所示，长度l=10m ，高度h=1m ，宽度b=1m 。
材料为理想弹塑性钢材（如图2），并遵守Mises 屈服准则，屈服强度为MPa Y 380=σ，弹性模量GPa E 200=，泊松比3.0=υ。
图1 受集中力作用的悬臂梁 图2 钢材的应力-应变行为首先通过理论分析理想弹塑性材料悬臂梁的弹塑性弯曲，得到悬臂梁的弹塑性弯曲变形的规律和塑性区形状，确定弹性极限载荷e F 和塑性极限载荷Y F ；其次利用ABAQUS 模拟了该悬臂梁受集中载荷作用的变形过程，得出弹性极限载荷e F 、塑性极限载荷Y F 、塑性区形状和载荷-位移曲线，与理论分析的结果进行对比，验证有限元分析的准确性。
2. 理论分析2.1梁的弹塑性纯弯曲对于矩形截面Euler-Bernoulli 梁，受弯矩M 作用，如图3所示，根据平截面假定，有图3 矩形截面梁受弯矩M 的作用y κε= （1）其中κ为弯曲后梁轴的曲率，规定梁的挠度w 以与y 同向为正，则在小变形情况有22-dx w d =κ （2）当弯矩M 由零逐渐增大时，起初整个截面都处于弹性状态，这是Hooke 定律给出()y E E y κεσ== （3） 再由平衡方程，可得到κEI M = （4） 其中，3121bh I =是截面的惯性矩。
将EI M /=κ带入（3）式，可知 I y /M =σ显然，最外层纤维的应力值最大。
当M 增大时，最外层纤维首先达到屈服，即Y h y bh M σσ==±=22/61/ （5）这时的弯矩是整个截面处于弹性状态所能承受的最大弯矩，即为弹性极限弯矩，它等于261bh M Y e σ= （6）对应的曲率可由式（4）求得Eh EI M Y e e /2/σκ== （7）当e M M >时，梁的外层纤维的应变继续增大，但应力值保持为Y σ不再增加，塑性区将逐渐向内扩大。
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结悬臂梁是工程力学中常见的结构，其受力和弯曲变形问题一直是研究的焦点。
本文将对悬臂梁受力和弯曲变形问题的分析与计算方法进行总结。
一、悬臂梁的受力分析在工程实践中，悬臂梁常常承受着外部力的作用，因此对其受力进行准确的分析至关重要。
悬臂梁的受力分析主要包括弯矩和剪力的计算。
1. 弯矩的计算悬臂梁在受力时会产生弯矩，弯矩的计算可以通过弯矩方程进行。
弯矩方程是基于力的平衡原理和材料的本构关系推导出来的，通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到弯矩的表达式。
2. 剪力的计算悬臂梁在受力时还会产生剪力，剪力的计算同样可以通过力的平衡原理和材料的本构关系进行推导。
剪力方程可以通过对悬臂梁上各点的力平衡和材料的剪切应力-剪切应变关系进行分析得到。
二、悬臂梁的弯曲变形分析除了受力分析外，悬臂梁的弯曲变形也是需要考虑的重要问题。
弯曲变形是指悬臂梁在受力作用下产生的弯曲形变，主要表现为悬臂梁的中性面发生偏移和悬臂梁上各点的位移。
1. 弯曲形变的计算弯曲形变的计算可以通过弯曲方程进行。
弯曲方程是基于力的平衡原理和材料的本构关系推导出来的，通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到弯曲形变的表达式。
2. 中性面的偏移和位移的计算中性面的偏移和位移是悬臂梁弯曲变形的重要表现形式。
中性面的偏移可以通过弯曲方程和几何关系进行计算，位移可以通过位移方程进行计算。
通过这些计算，可以得到悬臂梁上各点的位移和中性面的偏移情况。
三、悬臂梁的计算方法总结为了更准确地分析和计算悬臂梁的受力和弯曲变形问题，工程力学中提出了一系列计算方法。
常见的计算方法包括静力学方法、力学性能方法和有限元方法等。
1. 静力学方法静力学方法是最常用的计算方法之一，它基于力的平衡原理和材料的本构关系进行分析和计算。
通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析，可以得到悬臂梁的受力和弯曲变形情况。
工程力学中的梁受力分析
工程力学中的梁受力分析在工程力学中，梁受力分析是一项关键的研究内容。
梁作为一种常见的结构元素，承载着重要的功能和责任。
了解梁的受力情况对于设计和分析工程结构至关重要。
本文将探讨工程力学中的梁受力分析的原理和方法。
一、梁的基本概念与类型在工程力学中，梁是指一种主要受弯曲和剪切力作用的结构元素。
梁通常由直线段或曲线段组成，通过支座进行支撑。
根据结构形式和受力特点，梁可以分为多种类型，如简支梁、悬臂梁、连续梁等。
这些不同类型的梁受力特点和分析方法各有差异。
二、受力分析的基本原理梁的受力分析基于力的平衡原理和材料的力学性质。
在进行受力分析时，需要考虑以下几个方面的因素：1. 外力作用：包括点载荷、均布载荷、集中力矩等，这些外力对梁的任一截面都会产生作用力和力矩。
2. 内力分布：外力作用下，梁内部会产生应力和应变，从而导致内力的产生和分布。
内力包括弯矩、剪力和轴力等。
3. 材料特性：梁所使用的材料具有一定的力学性质，如弹性模量、抗弯强度等。
在受力分析中，需要将这些材料特性考虑进去。
基于以上几个方面的考虑，进行梁的受力分析可以采用多种方法，如弯矩法、剪力法、位移法等。
下面将介绍其中两种常用的方法。
三、弯矩法弯矩法是一种常见的梁受力分析方法，它基于弯矩对梁的受力分布进行分析。
1. 绘制弯矩图：根据梁所受外力的类型和分布，可以计算出梁上各个截面的弯矩大小和分布情况。
一般来说，梁受弯曲力作用导致的弯矩在梁的上表面和下表面呈现相反方向的分布。
2. 寻找最大弯矩：在弯矩图中，寻找出最大的正弯矩和最大的负弯矩，即最大正应力和最大剪应力所在的位置。
这些位置通常对应梁中的关键截面。
3. 结构分析：在找到最大弯矩所在的位置后，可以根据受力平衡原理，进行截面力的计算和受力分析。
比如，可以计算出截面上的剪力和轴力等。
四、剪力法剪力法是另一种常用的梁受力分析方法，它基于剪力对梁的受力分布进行分析。
1. 绘制剪力图：根据梁所受外力的类型和分布，可以计算出梁上各个截面的剪力大小和分布情况。

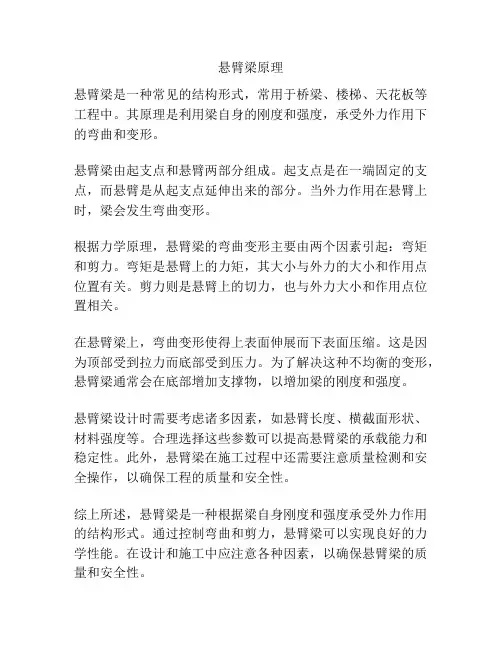

悬臂梁原理
悬臂梁原理
悬臂梁是一种常见的结构形式，常用于桥梁、楼梯、天花板等工程中。
其原理是利用梁自身的刚度和强度，承受外力作用下的弯曲和变形。
悬臂梁由起支点和悬臂两部分组成。
起支点是在一端固定的支点，而悬臂是从起支点延伸出来的部分。
当外力作用在悬臂上时，梁会发生弯曲变形。
根据力学原理，悬臂梁的弯曲变形主要由两个因素引起：弯矩和剪力。
弯矩是悬臂上的力矩，其大小与外力的大小和作用点位置有关。
剪力则是悬臂上的切力，也与外力大小和作用点位置相关。
在悬臂梁上，弯曲变形使得上表面伸展而下表面压缩。
这是因为顶部受到拉力而底部受到压力。
为了解决这种不均衡的变形，悬臂梁通常会在底部增加支撑物，以增加梁的刚度和强度。
悬臂梁设计时需要考虑诸多因素，如悬臂长度、横截面形状、材料强度等。
合理选择这些参数可以提高悬臂梁的承载能力和稳定性。
此外，悬臂梁在施工过程中还需要注意质量检测和安全操作，以确保工程的质量和安全性。
综上所述，悬臂梁是一种根据梁自身刚度和强度承受外力作用的结构形式。
通过控制弯曲和剪力，悬臂梁可以实现良好的力学性能。
在设计和施工中应注意各种因素，以确保悬臂梁的质量和安全性。
简支悬臂梁的弯曲力学分析
简支悬臂梁的弯曲力学分析简支悬臂梁是工程力学中常见的结构形式之一，它具有简单的结构和广泛的应用领域。
在工程设计和施工中，对简支悬臂梁的弯曲力学分析是非常重要的，它可以帮助工程师们确定梁的受力情况，从而保证结构的安全性和稳定性。
首先，我们来了解一下简支悬臂梁的基本概念。
简支悬臂梁是一种在一个端点固定支承，另一端自由悬挂的梁结构。
在受到外力作用时，梁会发生弯曲变形。
为了进行弯曲力学分析，我们需要了解梁的几何形状、材料性质以及受力情况。
在进行弯曲力学分析时，我们首先需要计算梁的弯矩分布。
弯矩是指在梁的截面上产生的力矩，它可以用来描述梁的受力情况。
在简支悬臂梁中，弯矩的大小和分布与梁的几何形状、受力位置以及受力大小有关。
接下来，我们需要计算梁的截面变形。
由于梁在受力时会发生弯曲变形，梁的截面也会发生变形。
截面变形可以通过计算梁的挠度来描述，挠度是指梁在受力时发生的垂直于梁轴线方向的位移。
挠度的大小和分布与梁的几何形状、材料性质以及受力情况有关。
在进行弯曲力学分析时，我们还需要考虑梁的应力和应变。
应力是指单位面积上的力的大小，它可以用来描述梁材料的受力情况。
应变是指材料在受力时发生的变形程度，它可以用来描述梁材料的变形情况。
应力和应变的大小和分布与梁的几何形状、材料性质以及受力情况有关。
在实际的工程应用中，我们通常使用弯曲理论来进行简支悬臂梁的弯曲力学分析。
弯曲理论是基于假设的，它假设梁截面仍然保持平面状态，并且截面上的纤维在弯曲过程中仍然保持直线状态。
在弯曲理论中，我们可以通过解析方法或者数值方法来计算梁的弯矩分布、挠度、应力和应变。
除了弯曲理论，还有其他一些方法可以用来进行简支悬臂梁的弯曲力学分析。
例如，我们可以使用有限元方法来模拟梁的受力情况。
有限元方法是一种数值计算方法，它将梁划分为许多小的单元，然后通过求解每个单元的力学方程来得到整个梁的受力情况。
总之，简支悬臂梁的弯曲力学分析是工程设计和施工中必不可少的一部分。
工程力学中的静力学分析
工程力学中的静力学分析在工程领域中，静力学分析是一项至关重要的研究内容，它为设计安全可靠的结构和机械系统提供了坚实的理论基础。
静力学主要关注物体在静止状态下的受力情况，通过对力的平衡条件的分析，我们能够预测物体的稳定性、结构的承载能力以及机械部件之间的相互作用。
静力学的基本概念包括力、力偶、力矩等。
力是一个有大小和方向的矢量，它可以使物体产生运动或变形。
力偶则是由两个大小相等、方向相反且不共线的力组成，力偶只能使物体产生转动效果。
力矩是力对某一点的转动效应，等于力乘以力臂。
理解这些基本概念是进行静力学分析的第一步。
在实际工程问题中，我们经常需要对物体进行受力分析。
这意味着要确定作用在物体上的所有力，包括主动力和约束力。
主动力是已知的、能够使物体运动或有运动趋势的力，例如重力、驱动力等。
约束力则是由物体与周围环境的相互作用产生的，限制了物体的运动，常见的约束力有支持力、摩擦力等。
为了清晰地表示物体的受力情况，我们通常绘制受力图，将物体从其所处的系统中隔离出来，画出所有作用在它上面的力。
力的平衡条件是静力学分析的核心。
对于一个处于平衡状态的物体，其受到的所有力的矢量和必须为零，同时对任意一点的力矩之和也必须为零。
这两个条件可以用数学表达式表示为：∑F ＝ 0 和∑M ＝ 0。
通过建立和求解这些平衡方程，我们可以确定未知的力或力偶的大小和方向。
例如，在一个简单的悬臂梁结构中，已知梁的长度、所承受的集中载荷以及支座的类型，我们就可以通过静力学分析计算出支座对梁的约束力。
假设梁的长度为 L，集中载荷为 P 作用在距离支座为 a 的位置，支座为固定端。
首先，对整个梁进行受力分析，受到向下的集中载荷 P，支座处有向上的约束力 R 和一个力矩 M。
然后，根据力的平衡条件，在水平方向上没有力的作用，所以合力为零；在垂直方向上，R P ＝ 0，可得 R ＝ P。
再根据对支座处的力矩平衡，M P × a ＝ 0，可得 M ＝ P × a 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程力学中的悬臂梁受力分析方法研究
悬臂梁是工程力学中常见的结构形式，其受力分析方法对于工程设计和结构安
全至关重要。
本文将探讨工程力学中悬臂梁受力分析的方法研究，包括静力学方法、力方法和位移方法。
静力学方法是最常用的悬臂梁受力分析方法之一。
在静力学方法中，我们可以
利用受力平衡条件来确定悬臂梁的受力情况。
首先，我们需要确定悬臂梁的支座反力，然后利用受力平衡条件来求解悬臂梁上的内力和弯矩。
通过这种方法，我们可以得到悬臂梁在各个截面上的受力情况，进而评估结构的安全性。
力方法是另一种常用的悬臂梁受力分析方法。
在力方法中，我们将悬臂梁视为
一个杆件系统，通过分析杆件系统的受力平衡条件来确定悬臂梁的受力情况。
具体而言，我们可以采用受力法、位移法和力法等方法来求解悬臂梁上的内力和弯矩。
通过力方法，我们可以更加直观地理解悬臂梁的受力分布，并进一步优化结构设计。
位移方法是一种更为精确的悬臂梁受力分析方法。
在位移方法中，我们通过分
析悬臂梁的位移和变形来确定其受力情况。
位移方法的核心思想是利用悬臂梁上的位移和变形关系，求解出内力和弯矩。
通过位移方法，我们可以更加准确地评估悬臂梁的受力情况，并进行结构的优化设计。
除了上述三种常用的悬臂梁受力分析方法外，还有一些其他的方法和技术可以
用于悬臂梁的受力分析。
例如，有限元方法可以通过将悬臂梁划分为多个小单元，利用数值计算方法求解出悬臂梁上的内力和弯矩。
这种方法在复杂结构和非线性问题的分析中具有很大的优势。
此外，还有一些基于实验的方法，如应变测量和应力分析等，可以用于验证和修正理论分析结果。
总之，工程力学中的悬臂梁受力分析方法研究是一个重要的课题。
静力学方法、力方法和位移方法是常用的分析方法，可以帮助我们理解和评估悬臂梁的受力情况。
此外，还有其他方法和技术可以用于悬臂梁的受力分析，如有限元方法和实验方法
等。
通过不断研究和应用这些方法，我们可以更好地设计和分析悬臂梁结构，确保工程的安全性和可靠性。
