药芯焊丝的工艺介绍
药芯焊丝的应用及生产工艺
药芯焊丝的应用及生产工艺药芯焊丝是一种焊接材料，经过熔化后可以填充于焊缝之中，用于连接金属工件。
它是由焊丝和焊剂组成的复合材料。
焊丝是焊接金属工件的主体，焊剂则是填充料，用于保护焊接过程中的熔池，并提供满足焊接质量要求的物理和化学性能。
药芯焊丝通常采用的焊剂有钙钙钛、钒、钼等成份，以提高焊接的熔化性能和机械性能。
它的优点是焊接稳定，操作简单，焊接后无气孔和裂纹，焊缝质量高。
药芯焊丝的应用非常广泛。
首先，在建筑、制造、汽车等领域的金属结构焊接中使用药芯焊丝，可连接金属工件，提高结构的强度和耐久性。
其次，在石油、化工、航天等行业的管道焊接中，药芯焊丝可以提供高强度的焊缝，保证管道的密封性和安全性。
同时，药芯焊丝还常用于船舶、铁路、电力等行业的焊接作业中，以满足不同材料和工艺的需求。
药芯焊丝的生产工艺主要包括以下几个步骤：1. 原料准备：选择适合的焊丝材料和焊剂，根据焊接要求，确定合适的成份和比例。
2. 材料处理：焊丝材料首先需要进行表面处理，以去除污染物和氧化物，然后根据需要进行涂覆，将焊剂均匀地涂覆在焊丝的表面。
3. 焊丝制备：将经过处理和涂覆的焊丝材料经过拉拔、切割等工艺，制备成符合要求的药芯焊丝。
4. 包装和贮存：将制备好的药芯焊丝进行包装，并储存在适宜的环境中，以防止焊剂的挥发和焊丝的氧化。
需要注意的是，在整个生产过程中，对焊丝的成分和焊剂的涂覆均需精确控制，以确保焊丝的质量和焊接效果。
总之，药芯焊丝是一种非常重要的焊接材料，具有广泛的应用领域。
它的生产工艺主要包括原料准备、材料处理、焊丝制备以及包装和贮存等环节。
通过合理的工艺流程和严格的质量控制，可以生产出满足不同焊接需求的药芯焊丝。
1.0mm不锈钢药芯焊丝焊接工艺参数
1.0mm不锈钢药芯焊丝焊接工艺参数一、引言在现代工业生产中，焊接技术作为一种常见的连接方法，在各种材料的加工中都有着广泛的应用。
而在焊接过程中，焊丝的选择和焊接工艺参数的设定，尤其是1.0mm不锈钢药芯焊丝的焊接工艺参数，对焊接质量和效率有着重要的影响。
本文将就此主题展开深入探讨，以帮助读者更深入地理解和应用该焊接工艺。
二、1.0mm不锈钢药芯焊丝的特点1. 不锈钢药芯焊丝的材质：不锈钢药芯焊丝通常采用本人SI 304或本人SI 316L不锈钢丝作为芯材，外包覆有焊剂。
这种设计使得焊接过程中的气体保护更加充分，有利于提高焊接接头的质量。
2. 适用范围：1.0mm的不锈钢药芯焊丝适用于不锈钢材料的焊接，如不锈钢板、管道等的连接。
3. 检测要求：选用此种焊丝进行焊接时，需要加强焊接接头的质量检测，包括焊缝的成形、裂纹的检测等。
三、1.0mm不锈钢药芯焊丝的焊接工艺参数1. 焊接电流：在选择1.0mm不锈钢药芯焊丝的焊接工艺参数时，需要考虑到焊接电流的大小。
一般来说，较大的焊接电流会使焊接速度加快，但过大的电流也容易导致焊接接头的热变形和气孔等缺陷，因此需要根据具体的焊接材料和厚度来调整电流的大小。
2. 焊接电压：焊接电压是影响焊接电弧稳定性和热量传递的重要参数，对于1.0mm不锈钢药芯焊丝的焊接来说，适当的电压可以保证焊接接头的质量和稳定性。
3. 焊接速度：焊接速度是指焊枪在焊接过程中的移动速度，对1.0mm 不锈钢药芯焊丝的焊接来说，适当的焊接速度可以保证焊接接头形成良好的凝固组织，避免出现焊缝气孔等缺陷。
4. 氩气流量：氩气是1.0mm不锈钢药芯焊丝常用的保护气体，适当的氩气流量可以保证焊接过程中的气氛稳定，避免氧化和气孔等缺陷的产生。
四、文章总结研究1.0mm不锈钢药芯焊丝的焊接工艺参数对于提高焊接质量和效率有着重要的意义。
在选择焊接工艺参数时，需要考虑到不锈钢材料的性质、板厚和焊接位置等因素，合理调整焊接电流、电压、速度和保护气体流量等参数，以确保焊接接头的质量和稳定性。
研究药芯焊丝焊接操作技术要点
研究药芯焊丝焊接操作技术要点20世纪50年代末、60年代初美国已开始使用药芯焊丝，并被广泛地用于重型机械、建筑机械、桥梁、石油、化工、核电站设备、大型发电设备及采油平台等制造业中，并取得了很好的效果。
近年来，随着社会经济的不断发展，我国生产药芯焊丝的技术和质量得到了不断提高，应用范围也不断地扩大，以船舶制造和海洋结构行业使用药芯焊丝量为最大。
药芯焊丝是继焊条电弧焊和实芯焊丝CO2气体保护焊的又一个被广泛应用的焊接方法。
药芯焊丝的单面焊双面成形操作技术，近年来被世界技能大赛、国内各类技能大赛列为竞赛的考核项目之一，它是电弧焊难度较大的一种操作技术。
尽快地掌握单面焊双面成形技术的操作要领和技巧，这也是每个参加技能考试、技能竞赛的指导教师及学生十分关心的问题。
2.药芯焊丝电弧焊的特点及应用药芯焊丝也称为管状焊丝，是利用薄钢板卷成圆形钢管或异形钢管，或用无缝钢管，在管中填满一定成分的药粉，经拉制而成的焊丝。
可通过调整药芯添加物的种类和比例，很方便地设计各种不同用途的焊接材料，因为它的合金成分可灵活方便的调整，所以药芯焊丝的许多品种是实芯焊丝无法冶炼和轧制的。
2.1特点药芯焊丝电弧焊与气体保护焊非常相似，差别在药芯焊丝采用的是管状焊丝，其中装有粒状的焊剂。
药芯焊丝是很有发展前途的新型焊接材料，与实芯焊丝相比药芯焊丝有如下优缺点。
2.1.1优点：⑴采用气渣联合保护，焊缝成形美观，电弧稳定性好，飞溅少易脱渣、焊道成形美观。
⑵焊丝熔敷速度快，熔敷效率（大约为85%～90%）和生产效率都较高（比焊条电弧焊高3～5倍）。
⑶焊接各种钢材的适应性强，通过调整焊剂的成分与比例可提供要求的焊缝金属化学成分。
2.1.2缺点：⑴焊丝制造过程复杂。
⑵烟雾大，焊接时烟雾较实芯焊丝大。
⑶焊丝外表容易锈蚀，粉剂易吸潮，因此对焊丝的保存-管理的要求更为严格。
⑷焊渣多，较实芯焊丝CO2气体保护焊多，故多层焊时要注意清渣、防止产生夹渣缺陷。
药芯焊丝
芯焊丝编辑本词条缺少信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！药芯焊丝也称为管状焊丝，可以通过调整药芯添加物的种类和比例，很方便地设计各种不同用途的焊接材料，因为它的合金成分可灵活方便的调整，所以药芯焊丝的许多品种是实心焊丝无法冶炼和轧制的。
目录1简介2分类▪耐磨系列▪碳钢和低合金系列3制备4特性5历史沿革6其它相关1简介编辑早在1950年代初气保护药芯焊丝便已开始开发问市，但至1957年才开始广为药芯焊丝图片商业上使用。
此种方法可说是取自埋弧焊与CO2焊接（指实心）的优点组合而成，焊剂包在焊丝内并藉外围CO2气体的保护可使焊接时产生较柔和且稳定的电弧以及低飞溅为其特点。
开发之初只有大丝径焊丝（2.0—4.0mm），用于重大工件的平焊与横焊。
直至1972年小丝径焊丝开始发展才大大的扩展了药芯焊丝使用的领域。
自保护药芯焊丝是在气保护药芯焊丝问市不久便被发展出来而且也很快的被工业界广为认同于特定的用途上。
两者最大的不同点在第二单元便已有所述明，本单元将做整体的探讨。
另据资料介绍：日本从1985年至今其焊条占整个焊材的比例从45%下降到20%；而药芯焊丝所占比例已达到近30%。
在美国焊条比例下降到不足40%，药芯焊丝则接近40%；西欧各国焊条约占30%，药芯焊丝约占20%。
由此可见。
药芯焊丝与手工焊条和氩弧焊丝相比有明显的优势，主要是把断续的焊接过程变为连续的生产方式，从而减少了焊接接头的数目，提高了焊缝质量，也提高了生产效率，节约了能源。
2分类编辑药芯焊丝又分为有缝和无缝药芯焊丝，无缝药芯焊丝的成品丝可进行镀铜处理，焊丝保管过程中的防潮性能以及焊接过程中的导电性均优于有缝药芯焊丝。
药芯焊丝按不同的情况有不同的分类方法。
按保护情况可分为气体保护（CO2、富Ar混合气体）和自保护以及埋弧堆焊三种。
按焊丝直径可分为细直径（2.0mm以下）和粗直径（2.0mm以上）。
按焊丝断面可分为简单断面和复杂断面。
药芯焊丝的应用及生产工艺.概要
2 我国药芯焊丝的行业现状2.1 我国药芯焊丝的发展概况我国药芯焊丝的发展可分为三个阶段。
第一阶段时间上大致为上世纪60至80年代中后期，主要针对药芯焊丝制备技术所涉及的技术领域进行基础研究，包括药芯焊丝线生产所需要的设备、生产工艺、生产配方以及药芯焊丝的应用等。
这一阶段参与的单位以科研院、所为主；第二阶段，80年代中后期至2000年，以引进第一条细直径（φ1.6mm）药芯焊丝生产线以及在国家重点工程（宝钢设备安装等项目）使用药芯焊丝为标志，药芯焊丝进入工程应用阶段。
这一阶段工程上使用的药芯焊丝多为进口药芯焊丝，同时一批企业引进了数十条药芯焊丝生产线。
另外国产药芯焊丝生产设备不断完善，逐步满足了药芯焊丝生产对技术装备的要求，国产药芯焊丝在全年用量中所占比例逐渐增加，为下一阶段的发展奠定了良好的基础；第三阶段，2000年以后特别是2004年后，药芯焊丝应用高速发展。
在经过了多年的市场储备后，伴随制造技术和生产设备的不断进步，我国药芯焊丝行业的生产规模发生了巨大的变化，尤其是近10年来。
产能的扩张是以国内焊接材料生产厂家购置国产药芯焊丝生产线为主，这些企业对焊接材料生产内在规律的掌握以及现成的销售网络，对药芯焊丝年用量成倍增长起到了强有力的推动作用，并且国产药芯焊丝的产品质量能够满足工程的技术要求，价格也从每吨两万多降至一万左右。
资料表明，1996～2006年，我国药芯焊丝的产量以年均69.86％的复合增长率在高速增长，这样的增长速度在我国制造业中是相当惊人的，到2008底药芯焊丝用量更是突破20万吨，占焊接材料总量超过5%。
见图12.2 我国药芯焊丝的市场状况2.2.1药芯焊丝市场构成情况国内药芯焊丝的使用始于宝山钢铁公司的建设。
其后，机械制造行业、能源化工行业、船舶制造和海洋结构行业、建筑和桥梁业、输油及输气管线建设行业等相继使用了进口焊丝和国产焊丝。
从各行业的使用品种上看，在船舶制造和海洋结构行业、建筑和桥梁业、机械制造行业、能源化工行业、钢结构行业，主要使用钛型气保护药芯焊丝；在输油及输气管线建设中主要使用自保护药芯焊丝；耐磨堆焊药芯焊丝应用于各行业材料的表面性能改进上。
co2药芯焊丝气保焊操作参数

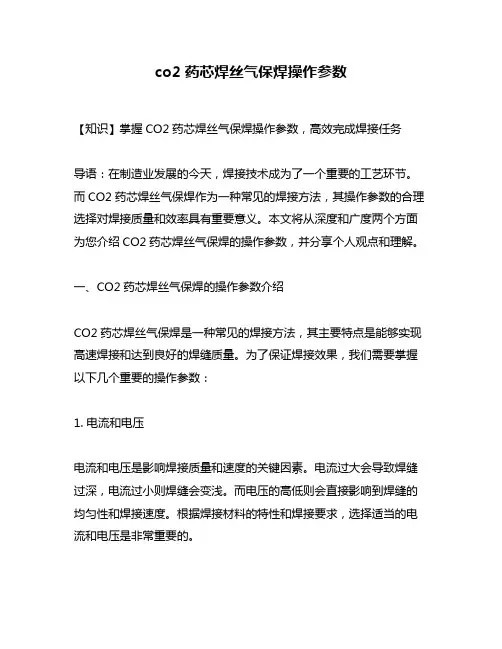

co2药芯焊丝气保焊操作参数【知识】掌握CO2药芯焊丝气保焊操作参数，高效完成焊接任务导语：在制造业发展的今天，焊接技术成为了一个重要的工艺环节。
而CO2药芯焊丝气保焊作为一种常见的焊接方法，其操作参数的合理选择对焊接质量和效率具有重要意义。
本文将从深度和广度两个方面为您介绍CO2药芯焊丝气保焊的操作参数，并分享个人观点和理解。
一、CO2药芯焊丝气保焊的操作参数介绍CO2药芯焊丝气保焊是一种常见的焊接方法，其主要特点是能够实现高速焊接和达到良好的焊缝质量。
为了保证焊接效果，我们需要掌握以下几个重要的操作参数：1. 电流和电压电流和电压是影响焊接质量和速度的关键因素。
电流过大会导致焊缝过深，电流过小则焊缝会变浅。
而电压的高低则会直接影响到焊缝的均匀性和焊接速度。
根据焊接材料的特性和焊接要求，选择适当的电流和电压是非常重要的。
2. 气体流量气体流量的调节直接关系到焊缝的质量和外观。
通常情况下，气体流量越大，焊缝就会越明显。
但是，如果气体流量过大，可能会造成焊接热量散失过大，从而影响到焊接质量。
在进行CO2药芯焊丝气保焊时，要根据焊接要求和材料特性，适当调节气体流量。
3. 药芯焊丝直径和送丝速度药芯焊丝的直径和送丝速度对焊接质量和稳定性有很大的影响。
如果药芯焊丝直径过大，容易导致熔深过深，焊缝的形态也会受到一定的影响；而药芯焊丝直径过小，则可能会出现焊缝不均匀的情况。
正常情况下，药芯焊丝的直径和送丝速度应该匹配，确保焊接质量。
二、个人观点与理解在实际的焊接操作中，我们需要根据不同的焊接要求和材料特性来选取合适的操作参数。
合理的操作参数能够使焊接工艺更加高效和稳定，保证焊接质量。
以下是我个人对CO2药芯焊丝气保焊操作参数的一些观点和理解：1. 理解焊接要求在选择操作参数之前，我们首先需要充分理解焊接工件的要求。
如果焊接的工件需要具有较高的强度，那么我们可以适当调高电流，以提高焊缝的熔深和结合强度。
而如果焊接的工件需要外观质量较好，那么我们可以调整气体流量和药芯焊丝直径，以获得更均匀和美观的焊缝。
药芯焊丝工艺流程
药芯焊丝工艺流程药芯焊丝虽然我们平时看着不起眼，但是不代表很简单，它的制作工序和方法也是非常考究的，因为为了之后的用途能够更加的安全、方便快捷、所以必须严谨，它的制作方法呢，有以下几种。
药芯焊丝的制造工艺共有三种方法：钢管法、钢带法和盘圆法。
钢管法:将配制好的药粉加入盘旋状的无缝钢管中振动填实，再进行多道拉拔而成。
其优点是无缝、能镀铜、耐吸潮，但装粉技术难度大，制造成本高，生产效率非常低。
钢带法:目前国际上普遍采用该方法生产药芯焊丝。
它利用冷轧钢带作外皮原料，经裁成窄带并清洗后，再冷弯成U型管。
加入药粉，闭合成O型管，再多次拉拔而成。
利用该方法生产的技术较为成熟，生产效率明显高于钢管法。
成本虽较钢管法低，但因冷轧钢带的价格已高达5500～6300元／吨，致使其生产成本还是居高不下。
盘圆法:用盘圆钢作为外皮原料生产药芯焊丝的盘圆法，最早是由美国林肯公司提出，具有低成本和高成品质量的特点，是公认的优秀工艺方法。
采用这种方法从根本上解决了生产成本过高的问题(盘圆钢价格为2400～2800元每吨)，可比钢带法的生产成本降低30%左右。
但是多年来国内外都始终解决不了盘圆钢在大延伸率冷加工过程中的硬化问题，只能停留在反复退火再轧制的科研实验阶段。
经过无氧退火2～3次，会使生产成本增加30%，盘圆法的低成本优势完全丧失，无法实用于工业生产。
我公司解决了这一技术难题，实现了技术突破。
已做到从直径6.5mm的盘圆钢轧制成壁厚0.7mm的薄壁U 型管，在其中充填药芯后，再冷加工成直径1.2mm的药芯焊丝，中途不用退火。
我公司设计制造的盘圆法轧制药芯焊丝自动生产线设备，制造Ø1.2mm常规药芯焊丝的产出速度已达500米/分钟，三班制的日产量为5.5吨，标称年产量为1500吨，已用于工业化生产两年多。
药芯焊丝电弧焊(FCAW)焊接方法简介
药芯焊丝电弧焊（FCAW）焊接方法简介药芯焊丝是继电焊条、实芯焊丝之后广泛应用的又一类焊接材料，使用药芯焊丝作为填充金属的各种电弧焊方法称为药芯焊丝电弧焊。
药芯焊丝电弧焊根据外加保护方式不同有药芯焊丝气体保护电弧焊、药芯焊丝埋弧焊及药芯焊丝自保气体保护焊、药芯焊丝熔化极惰性护焊。
药芯焊丝气体保护焊又有药芯焊丝C02气体保护焊和药芯焊丝混合气体保护焊等，其中应用最广的是药芯焊丝C0气体2保护焊。
（一）药芯焊丝气体保护焊1、药芯焊丝气体保护焊的原理药芯焊丝气体保护焊的基本工作原理与普通熔化极气体保护焊一样，是以可熔化的药芯焊丝作为电极及填充材料，在外加气体（如CO）保护下进行焊接的2电弧焊方法。
与普通熔化极气体保护焊的主要区别在于焊丝内部装有药粉，焊接时，在电弧热作用下，熔化状态的药芯焊丝、焊丝金属，母材金属和保护气体相互之间发生冶金作用，同时形成一层较薄的液态熔渣包覆熔滴并覆盖熔池，对熔化金属形成了又一层的保护。
实质上这种焊接方法是一种气渣联合保护的方法，如图1-10所示。
图1-10药芯焊丝气体保护焊焊接示意图2、药芯焊丝气体保护焊的特点药芯焊丝气体保护焊综合了焊条电弧焊和普通熔化极气体保护焊的优点，其主要优点是：1)、采用气渣联合保护，保护效果好，抗气孔能力强，焊缝成形美观，电弧稳定性好，飞溅少且颗粒细小。
2)、焊丝熔敷速度快，熔敷速度明显高于焊条，并略高于实芯焊丝，熔敷效率和生产率都较高，生产率比焊条电弧焊高3～4倍，经济效益显著。
3)、焊接各种钢材的适应性强，通过调整药粉的成分与比例，可焊接和堆焊不同成分的钢材。
4)、由于药粉改变了电弧特性，对焊接电源无特殊要求，交、直流，平缓外特性均可。
药芯焊丝气体保护焊也有不足之处：焊丝制造过程复杂；送丝较实芯焊丝困难，需要采用降低送丝压力的送丝机构等；焊丝外表面易锈蚀，药粉易吸潮，故使用前应对焊丝外表面进行清理和250～300℃的烘烤。
（二）药芯焊丝自保护焊自保护药芯焊丝或称为明弧焊用药芯焊丝，是在焊接过程中不需要外加保护气或焊剂的一类焊丝（见图1-11)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
药芯焊丝的工艺介绍
一、制造药芯焊丝的生产工艺比较
目前药芯焊丝的制造工艺共有三种方法：钢管法、钢带法和盘圆法。
(如图1)
钢管法:将配制好的药粉加入盘旋状的无缝钢管中振动填实，再进行多道拉拔而成。
其优点是无缝、能镀铜、耐吸潮，但装粉技术难度大，制造成本高，生产效率非常低。
钢带法:目前国际上普遍采用该方法生产药芯焊丝。
它利用冷轧钢带作外皮原料，经裁成窄带并清洗后，再冷弯成U型管。
加入药粉，闭合成O型管，再多次拉拔而成。
利用该方法生产的技术较为成熟，生产效率明显高于钢管法。
成本虽较钢管法低，但因冷轧钢带的价格已高达5500～6300元／吨，致使其生产成本还是居高不下。
盘圆法:用盘圆钢作为外皮原料生产药芯焊丝的盘圆法，最早是由美国林肯公司提出，具有低成本和高成品质量的特点，是公认的优秀工艺方法。
采用这种方法从根本上解决了生产成本过高的问题(盘圆钢价格为2400～2800元/吨)，可比钢带法的生产成本降低30%左右。
但是多年来国内外都始终解决不了盘圆钢在大延伸率冷加工过程中的硬化问题，只能停留在反复退火再轧制的科研实验阶段。
经过无氧退火2～3次，会使生产成本增加30%，盘圆法的低成本优势完全丧失，无法实用于工业生产。
我公司解决了这一技术难题，实现了技术突破。
已做到从直径6.5mm的盘圆钢轧制成壁厚0.7mm的薄壁U型管，在其中充填药芯后，再冷加工成直径1.2mm的药芯焊丝，中途不用退火。
我公司设计制造的盘圆法轧制药芯焊丝自动生产线设备，制造Ø1.2mm常规药芯焊丝的产出速度已达500米/分钟，三班制的日产量为5.5吨，标称年产量为1500吨，已用于工业化生产两年多。
二、我公司盘圆法工艺流程:
1. 盘圆钢予处理
2. 药粉制备
3. 药芯焊丝成型
4. 药芯焊丝精拔
5. 层绕包装
全部工艺流程中，自始至终没有任何退火过程。
三、
盘圆法药芯焊丝生产线是由盘圆钢予处理生产线、药粉制备设备、药芯焊丝成型生产线、药芯焊丝精拔生产线、层绕包装设备等五部分组成。
1.盘圆钢予处理生产线
由抛丸除锈机、上提拉放线机、2联560卧式拉丝机、850工字轮收线机组成。
采用先进的抛丸除锈处理技术，使处理后的盘圆表面洁净度大大提高，并明显改善了盘圆的表面特性，从而使进入拉拔定径机组的盘圆质量得到保障。
盘圆放线机为上提拉方式，可减少盘圆钢放线时的缠绕影响。
经过两联拉丝机减径，将盘圆钢外径统一归整为Φ5.5mm，再绕在850工字轮上，为进入主生产线（药芯焊丝成型生产线）做好准备。
2.药粉制备设备
由筛粉机、烘干炉、电子称、混粉机组成。
将药粉原料厂家运来的各种粉料，按照工艺要求的粒度范围分别过筛，将颗粒过大或过小的都去除。
用电子称按配方称量配料，用烘干炉将粉料分类烘干，包括去除结晶水。
用三维混粉机将药粉充分混合，保持干燥直至装入成型生产线的加粉筒。
3.药芯焊丝成型生产线
由850工字轮放线机、9机架精密连轧机组、加粉合缝机组、5联450直线拉丝机组、收线大活套、850工字轮收线机等组成。
成型生产线的入口原料是抛丸除锈后并定径为Ф5.5mm的低碳钢盘圆，出口是Ф2.5mm 的药芯焊丝半成品。
（１）850工字轮放线机
盘圆钢予处理生产线产出的已绕好在850工字轮上的盘圆钢，被放在本放线机上，均匀放线，供给成型生产线主原料。
本放线机能承载1吨盘重的盘圆，可减少连续生产时原料接头对生产效率的影响。
（2）9机架精密连轧机组
采用悬臂卧式精密轧机，上下轧辊都是主动传动。
9机架精密轧机直线排列，构成连轧机组。
在轧机和轧机之间，有活套装置，通过活套量检测装置和闭环控制系统来自动调节各轧机的转速，使生产线各机架的转速匹配。
具有我公司自主知识产权的轧制孔型是最关键的。
通过这套孔型，使轧制过程中硬化程度最小，原料在孔型中稳定和定位准确。
由于硬化程度比较小，可完全不必考虑退火处理，从而保持了盘圆法生产成本低的优点，使盘圆法药芯焊丝的大批量工业生产成为可能。
（3）加粉合缝机组
采用皮带定量下粉和储粉筒、加粉筒分离结构，控制器按Ｕ型开口管通过加粉机时的线速度，高精度自动调节皮带转速，保证加粉量的稳定均匀。
定期抽检药芯焊丝的实际加粉率，将实测值用键盘输入自动控制系统，控制系统根据设定值和实测值的偏差自动修正，保持加粉率的高精度。
合缝采用三组两辊轧机组合在一起的设计，每组轧机为一卧一立结构。
合缝的封闭变形过程合理，提高了
效率，减少了变形硬化，有效地防止漏粉。
（4）5联450直线式拉丝机组
采用450卷筒和多辊大曲率调谐辊，使减径过程中的焊丝保持比较大的曲率半径，保持合适的压缩比，减少对焊丝的损伤和硬化。
（5）850工字轮收线机
在收线机前配置大活套量的收线活套，起缓冲和调节作用，保证收线到工字轮时排线整齐。
4.药芯焊丝精拔生产线
由850工字轮放线机、放线大活套、9联450直线拉丝机组、收线大活套、630工字轮收线机等组成。
精拔生产线的入口原料是Ф2.5mm的药芯焊丝半成品，出口是Ф1.2mm的药芯焊丝。
采用450卷筒和多辊大曲率调谐辊，使减径过程中的焊丝保持比较大的曲率半径，保持合适的压缩比，减少对焊丝的损伤和硬化。
达到成品规格要求的药芯焊丝，被绕在630工字轮上。
5.层绕包装设备
是由焊丝层绕机和真空包装机组成。
绕在630工字轮上的Ф1.2mm药芯焊丝最后在层绕机上绕成每盘15kg 的焊丝盘，并用真空包装机进行真空包装，再装入包装箱内，就成为可在市场上出售的药芯焊丝商品。
