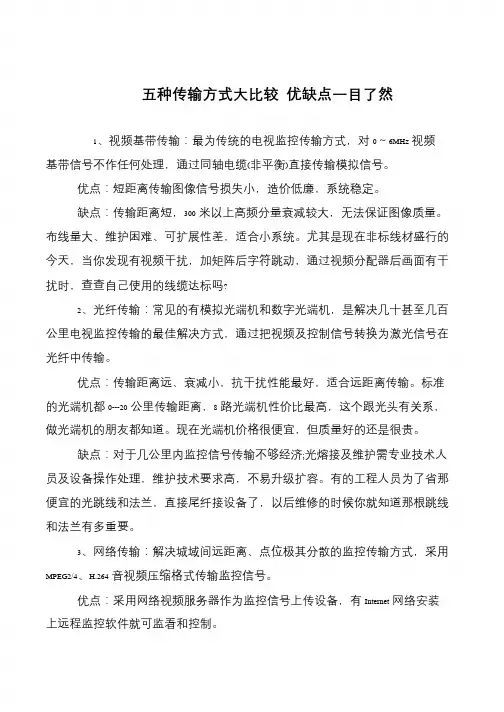

五种传输方式大比较 优缺点一目了然
五种传输方式大比较优缺点一目了然
1、视频基带传输：最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆(非平衡)直接传输模拟信号。
优点：短距离传输图像信号损失小，造价低廉，系统稳定。
缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量。
布线量大、维护困难、可扩展性差，适合小系统。
尤其是现在非标线材盛行的今天，当你发现有视频干扰，加矩阵后字符跳动，通过视频分配器后画面有干扰时，查查自己使用的线缆达标吗?
2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。
优点：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。
标准的光端机都0---20公里传输距离，8路光端机性价比最高，这个跟光头有关系，做光端机的朋友都知道。
现在光端机价格很便宜，但质量好的还是很贵。
缺点：对于几公里内监控信号传输不够经济;光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。
有的工程人员为了省那便宜的光跳线和法兰，直接尾纤接设备了，以后维修的时候你就知道那根跳线和法兰有多重要。
3、网络传输：解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/
4、H.264音视频压缩格式传输监控信号。
优点：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。
模拟摄像机常见问题处理
模拟摄像机常见的问题2013-6-11 20:49:09点击：577１、为什么无图像输出？A.检查电源是否接好，电源电压是否足够。
B. BNC接头或视频电缆是否接触不良。
C.镜头光圈有否打开。
D.视频或直流驱动的自动光圈镜头控制线是否接对。
2、图像质量不好A.镜头是否有指纹或太脏。
B.光圈有否调好。
C.视频电缆接触不良。
D.电子快门或xx设置有无问题。
E.传输距离是否太远。
F.电压是否正常。
G.附近是否存在干扰源。
H.在电梯里安装时要与电梯保证绝缘免受干扰。
I. CS接口有否接对。
3、为什么摄像机输出图像有细条干扰或粗条纹滚动? 答：可以从以下两个方面来考虑：a、电源适配器质量（纹波过大）老化或不良引起，此时可通过一台好的摄像机来比较，用同一个电源适配器，如果现象消失则是摄像机本身老化而引起，建议退回维修，反之则更换电源适配器。
b、机器出现粗条纹滚动一般为系统布线是否受到强电场干扰，建议机器避开强电安装、布线，检查地线是否牢固，其次是更换电源。
4、为什么我们的摄象机在专业的监视器图象效果非常好，而在一些杂牌监视器、电视机上图象效果差而且有干扰现象？答：我们的摄象机输出是标准的75欧，而一些杂牌监视器、电视机的输入内阻不标准。
解决办法是：在监视器、电视机的输入端与接地端并上一75欧的电阻。
5、为什么我们的摄象机在硬盘录象机上有黄边而在一般监视器上没有？答：因为摄象机在出厂的标准上对图象有两种设置：锐利或柔和。
解决办法是应用在硬盘录象机的摄象机选用柔和的标准。
6、自动光圈镜头与摄像机的匹配，往往会出现一些问题，不知何因？答：自动光圈镜头的伺服马达的驱动方式有两种，一种是ＤＣ驱动，另一种是ＶＩＤＥＯ驱动，它们的驱动信号来自摄像机，故摄像机的自动光圈输出信号也有ＤＣ与ＶＩＤＥＯ两种，只有摄像机输出信号与镜头的接受信号的方式一致时，镜头才能正常工作。
7、监视器图像清晰度不高、细节部分丢失、严重时会出现彩色信号或色饱和度过小，这是怎么回事？答：这是由于图像信号的高频端损失过大，以３ＭＨＺ以上频率的信号基本丢失造成的。

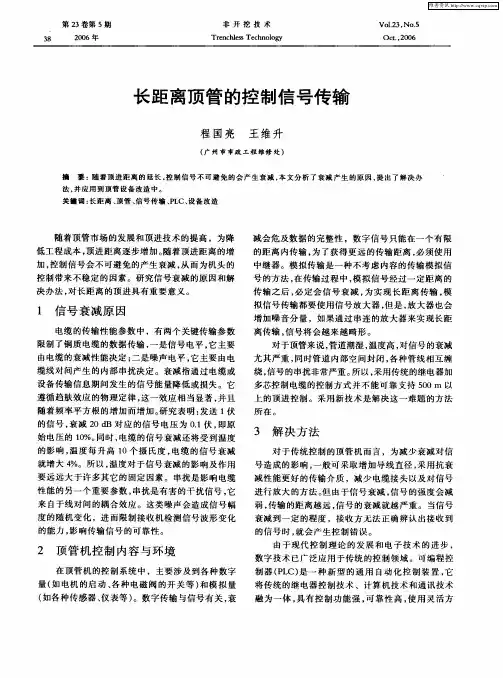

长距离顶管的控制信号传输
３ 解 决 方 法
对 于传 统控 制 的顶管 机而 言 ，为减 少 衰减对 信
号造成 的影 响 ， 一般 可采 取增 加 导线直 径 ， 采用抗 衰
减 性 能更好 的传 输介 质 ，减少 电缆接 头 以及对信 号 进 行放 大 的方法 。 由 于信 号 衰减 ， 号 的强度会 减 但 信 弱 ， 输 的距 离 越远 ， 号 的衰减 就越 严重 。当信 号 传 信
别适合 长距 离 顶管 的控 制要求 ，并且 能够采 用组 态
软件 实现顶 管 机 的计 算 机控 制 。根据 传输 数据量 的
不 同 ， 以选 取 具 有不 同 ＩＯ 点 数 的 Ｐ Ｃ， 可 ／ Ｌ 目前 比 较 常用 的 Ｐ Ｃ有 Ｓｅ ｎ 和 三菱 等 。 Ｌ ｉｍｅ ｓ
维普资讯
第２ ３卷 第 ５ 期
程 国亮
王维升 ： 长距 离顶 管 的控 制 信 号 传 输
３ ９
便， 易于扩 展 等优点 而 应用越 来 越广 泛 。
可行 的办 法是 采取 数据 采集 模块 ，将 机头 的各 种 模 拟 量 和 开关 量 转 换 为 数 字 信 号 输 入 到 Ｐ Ｃ， Ｌ Ｐ Ｃ 的通 信 口将采 集 的数据 送往 计算 机 。这种 方 式 Ｌ 采 用 串行码 传输 控 制信 号 ， 统控 制线 只需 两芯 ， 系 特
减会 危及 数据 的完 整性 ，数 字信 号 只能 在一个 有 限 的距 离 内传输 ， 了获 得更 远 的传输距 离 ， 为 必须 使 用 中继 器 。模 拟传输 是一 种不 考 虑 内容 的传 输模 拟信 号 的方 法 ， 传输 过 程 中 ， 拟 信号 经过 一定距 离 的 在 模 传 输 之后 ， 定 会信 号 衰 减 ， 实现 长 距 离 传输 ， 必 为 模 拟 信 号传输 都要 使用 信 号放 大器 ， 是 ， 大器也 会 但 放
常见的几个视频传输方式介绍
常见的⼏个视频传输⽅式介绍常见的⼏个视频传输⽅式介绍1、视频基带传输：是最为传统的电视监控传输⽅式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（⾮平衡）直接传输模拟信号。
其优点是：短距离传输图像信号损失⼩，造价低廉,系统稳定。
缺点：传输距离短，300⽶以上⾼频分量衰减较⼤，⽆法保证图像质量；⼀路视频信号需布⼀根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量⼤、维护困难、可扩展性差，适合⼩系统。
2、光纤传输：常见的有模拟光端机和数字光端机，是解决⼏⼗甚⾄⼏百公⾥电视监控传输的最佳解决⽅式，通过把视频及控制信号转换为激光信号在光纤中传输。
其优点是：传输距离远、衰减⼩，抗⼲扰性能最好，适合远距离传输。
其缺点是：对于⼏公⾥内监控信号传输不够经济；光熔接及维护需专业技术⼈员及设备操作处理，维护技术要求⾼，不易升级扩容。
3、⽹络传输：是解决城域间远距离、点位极其分散的监控传输⽅式，采⽤MPEG2/4、H.264⾳视频压缩格式传输监控信号。
其优点是：采⽤⽹络视频服务器作为监控信号上传设备，有Internet⽹络安装上远程监控软件就可监看和控制。
其缺点是：受⽹络带宽和速度的限制，只能传输⼩画⾯、低画质的图像；每秒只能传输⼏到⼗⼏帧图像，动画效果⼗分明显并有延时，⽆法做到实时监控。
4、微波传输：是解决⼏公⾥甚⾄⼏⼗公⾥不易布线场所监控传输的解决⽅式之⼀。
采⽤调频调制或调幅调制的办法，将图像搭载到⾼频载波上，转换为⾼频电磁波在空中传输。
其优点是：省去布线及线缆维护费⽤，可动态实时传输⼴播级图像。
其缺点是：由于采⽤微波传输，频段在1GHz以上，常⽤的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间很容易受外界电磁⼲扰；微波信号为直线传输，中间不能有⼭体、建筑物遮挡；Ku波段受天⽓影响较为严重，尤其是⾬雪天⽓会有严重⾬衰想象。
5、双绞线传输（平衡传输）：也是视频基带传输的⼀种，将75Ω的⾮平衡模式转换为平衡模式来传输的。
系统集成工程中常见问题分析
系统集成工程中常见问题分析（一）目前系统集成工程中，尤其是VGA信号远距离传输是工程中较为常见的问题，所谓传输系统是指从计算机出口到显示部分入口之间的所有环节，包括分配器、矩阵、电缆及图形控制器等等，由于信号传输距离较远，传输系统的参数及周围电磁环境对信号质量产生的影响不容忽视，常见到的现象表现为：图像模糊、变暗，拖尾和重影，以及图像显示不稳定（如：跳动或黑屏等）等，以上现象产生的原因不同，解决的方法不同。
我们将其分为四大类：一、由于传输系统的幅频特性及群延时特性造成的图像模糊、变暗、拖尾；二、由于设备产生自激或环境电磁干扰产生的高频干扰；三、由于系统电源地线处理不当造成的低频干扰；四、由于设备或传输系统或接插件等阻抗不匹配而引起的重影反射及显示不稳定。
本文先对模糊拖尾现象做出原理分析并提供一些解决方案，其他几种情况将在今后加以论述。
造成模糊拖尾和变暗现象的原因从原理上可分为两部分，一是信号在传输过程中的幅频特性既带宽不够而引起的模糊和变暗；二是传输过程中的群延时特性造成的拖尾现象。
幅频特性，简言之就是不同频率分量与幅度衰减之间的关系，以1024*768分辨率为例，一般认为其带宽在90~120MHz之间，所以我们关心100米100MHz的衰减情况。
就矩阵切换器和分配器而言，本身均带有一定的提升和驱动能力，满足信号传输不是问题，但考虑到接插件的损耗，此部分的提升和驱动能力在传输系统设计和分析时不予考虑。
目前造成模糊、变暗、拖尾现象的问题主要集中在传输的电缆上，因为传输中使用的电缆，就幅频特性而言，其衰减呈反对数型。
（如图1-1中A曲线）即频率越高衰减越大，具体指标祥见下表SYV-75-2 SYV-75-3 SYV-75-5-1 LG-RG59/51MHZ/100米 -3dB -2.2dB -1.2dB -1dB100MHZ/100米 -22dB -15dB -10dB -8Db200MHZ/100米 -38dB -24dB -15dB -12dB外径尺寸 15mm 22mm 18mm由于各频率分变量的衰减，所以造成图像变暗（亮度不够）和模糊，为改善该种情况，应使传输设备的特性曲线呈对数型，如图1-1中的B曲线。

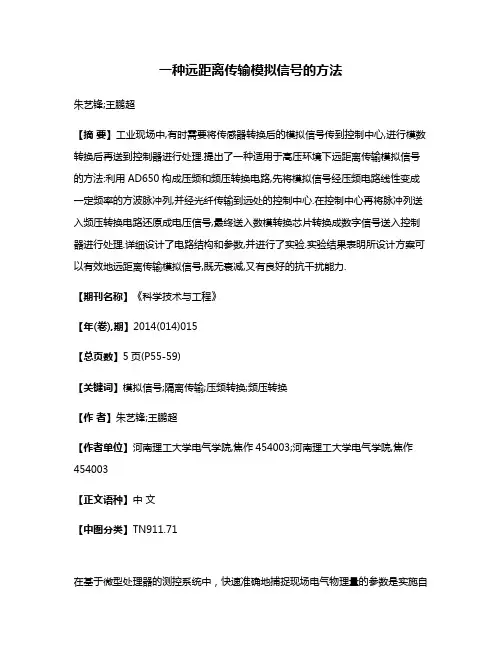

一种远距离传输模拟信号的方法
