_电路阻抗匹配网络的设计
一种自动阻抗匹配算法
一种自动阻抗匹配算法自动阻抗匹配算法是一种通过改变电路中的匹配网络元件来实现电路的最大功率传输的过程。
在电子设备设计和射频通信中，自动阻抗匹配算法被广泛应用于实现最佳的信号传输和功率传输。
一种常用的自动阻抗匹配算法是反射系数法（ReflectiveCoefficient Algorithm）。
这种算法可以通过衡量电路输入和输出的反射系数来评估电路阻抗的匹配程度，并根据评估结果调整匹配网络元件的数值以达到最佳匹配。
反射系数法的基本思想是，通过改变匹配网络元件的数值来最小化输入和输出端口的反射系数。
在开始时，可以将匹配网络元件的初始值设为一个合适的中间值，然后根据反射系数的测量结果逐步调整元件数值。
具体实现的步骤如下：1.初始化匹配网络元件的数值。
可以根据设计需求和电路特性来确定初始值，一般选取一个合适的中间值。
2.测量输入和输出端口的反射系数。
使用一对反射系数测量装置(例如反射计)来测量输入和输出端口的反射系数。
通过测量结果来评估目前的阻抗匹配情况。
3.判断匹配程度。
根据测量结果，判断当前阻抗匹配的程度。
通常可以将反射系数的大小和相位信息用来判断匹配情况。
如果反射系数过大，说明匹配不良，需要调整匹配网络元件的数值。
4.调整匹配网络元件数值。
根据判断结果，适当调整匹配网络元件的数值。
可以通过改变电感或电容的数值来调整反射系数的大小和相位信息。
5.重复步骤2至4、反复测量反射系数、判断匹配程度和调整匹配网络元件的数值，直到达到最佳匹配。
反射系数法的优点是简单易懂，容易实现。
但是该算法也有一些不足之处，例如可能会陷入局部最优解，导致匹配结果并不是全局最优。
因此，在实际应用中，可以结合其他优化算法（如基于信号源匹配的算法、遗传算法等）来进一步提高匹配的精度和效果。
除了反射系数法，还有其他一些自动阻抗匹配算法，如功率传输匹配法、Smith图法等。
每种算法都有其适用的场景和特点，可以根据具体应用需求选择合适的算法。
第五章_阻抗匹配和调谐
Microwave Technique
0.5 0.2
Microwave Technique
1.2
例题5.1 L节阻抗匹配（重点掌握）
l2 0.353
Microwave Technique
0.147
Microwave Technique
0.353
Analytic Solutions
求d & l
负载阻抗
Z L
1 Y
R jX
L
L
L
离负载d 位置处之阻抗
(R jX ) jZ t
ZZ L
L
0
0 Z j(R jX )t
0
L
Z
1.
z L 0.3 j0.2 LZ
10
1
2.
y Lz
2.3 j1.534
0.3 j0.2
L
作图:绘一同心圆 读数:1800 0.284
3. 同心圆交 1+jx 圆于两点
y ,y 12
读数分別为 0.328 及 0.171
d 0.328 0.284 0.044 1
d (0.5 0.284) 0.171 0.387 2
图(a)
Z R jX
L
L
L
1
Z jX
0
jB 1 (R jX )
L
L
B(XR X Z ) R Z
L
L0
L
0
X(1 BX ) BZ R X
L
0L
电子电路中的传输线与阻抗匹配技巧
电子电路中的传输线与阻抗匹配技巧传输线是电子电路中起到信号传输作用的重要组成部分。
在高频电路中，传输线的特性阻抗与信号源、负载之间的匹配关系尤为重要。
本文将介绍电子电路中的传输线以及阻抗匹配的相关技巧。
一、传输线的基本概念和特性传输线是用来传输信号的导线或电缆，由于其特殊的结构和特性，在高频电路中具有重要作用。
在电子电路中常见的传输线类型包括微带线、同轴电缆和双绞线等。
不同类型的传输线具有不同的特性阻抗，这是由其内部结构和材料参数决定的。
特性阻抗是一个重要的参数，影响着信号在传输线上的传输效果。
当信号源的阻抗与传输线的特性阻抗不匹配时，会导致信号的反射和功率损耗，影响系统的性能。
二、阻抗匹配的基本原理阻抗匹配是为了实现信号源、传输线和负载之间的匹配，从而减少信号的反射和功率损耗。
阻抗匹配的基本原理是通过合适的电路设计和参数选择，使得信号源的阻抗与传输线的特性阻抗以及负载的阻抗相匹配。
传输线的特性阻抗与负载阻抗之间的匹配，可以采用两种基本方法：并联匹配和串联匹配。
并联匹配是在传输线和负载之间添加补偿电路，使得总阻抗等于特性阻抗；串联匹配则是在信号源与传输线之间添加匹配电路，使得总阻抗等于特性阻抗。
三、阻抗匹配的常用技巧1. 使用匹配电路：对于特定的传输线和负载阻抗，可以设计并添加串联或并联的匹配电路，实现阻抗匹配。
2. 使用阻抗转换器：阻抗转换器是一种常用的阻抗匹配技巧。
它可以将信号源的阻抗与传输线的特性阻抗进行转换，从而实现阻抗的匹配。
3. 使用特性阻抗匹配：选择合适的传输线特性阻抗，使其与信号源和负载的阻抗相匹配，减少反射和功率损耗。
4. 使用负载匹配网络：在负载端添加匹配网络，将传输线的特性阻抗转换为负载所需的阻抗。
5. 考虑信号源和负载的阻抗变化：在设计电子电路时，需要考虑信号源和负载阻抗的变化范围，以便选择合适的阻抗匹配技巧。
四、阻抗匹配的实例分析以微带线作为传输线，讨论其阻抗匹配的实例。
阻抗匹配的研究
阻抗匹配的研究在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。
阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才能比较合理的应用，需要衡量多个方面的因素。
例如我们在系统中设计中，很多采用的都是源段的串连匹配。
对于什么情况下需要匹配，采用什么方式的匹配，为什么采用这种方式。
例如：差分的匹配多数采用终端的匹配；时钟采用源段匹配；1、串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射.串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。
C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同；D 负载端反射信号向源端传播，到达源端后被匹配电阻吸收；E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。
相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动能力。
选择串联终端匹配电阻值的原则很简单，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。
理想的信号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。
比方电源电压为＋4.5V的CMOS驱动器，在低电平时典型的输出阻抗为37Ω，在高电平时典型的输出阻抗为45Ω[4]；TTL驱动器和CMOS驱动一样，其输出阻抗会随信号的电平大小变化而变化。
因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能折中考虑。
链状拓扑结构的信号网路不适合使用串联终端匹配，所有的负载必须接到传输线的末端。
否则，接到传输线中间的负载接受到的波形就会象图 3.2.5中C 点的电压波形一样。

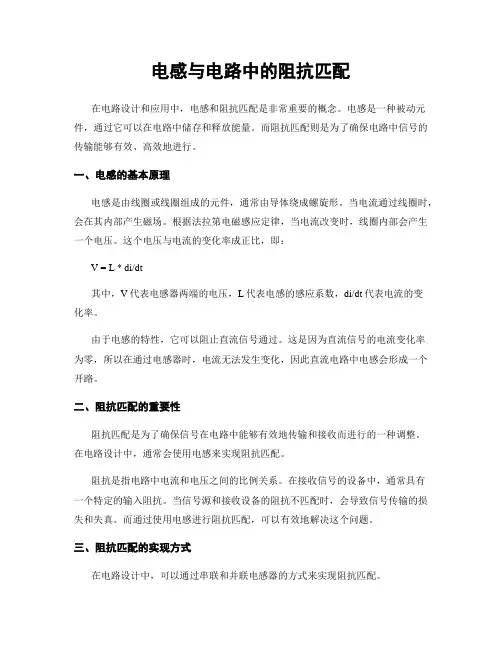

电感与电路中的阻抗匹配
电感与电路中的阻抗匹配在电路设计和应用中，电感和阻抗匹配是非常重要的概念。
电感是一种被动元件，通过它可以在电路中储存和释放能量。
而阻抗匹配则是为了确保电路中信号的传输能够有效、高效地进行。
一、电感的基本原理电感是由线圈或线圈组成的元件，通常由导体绕成螺旋形。
当电流通过线圈时，会在其内部产生磁场。
根据法拉第电磁感应定律，当电流改变时，线圈内部会产生一个电压。
这个电压与电流的变化率成正比，即：V = L * di/dt其中，V代表电感器两端的电压，L代表电感的感应系数，di/dt代表电流的变化率。
由于电感的特性，它可以阻止直流信号通过。
这是因为直流信号的电流变化率为零，所以在通过电感器时，电流无法发生变化，因此直流电路中电感会形成一个开路。
二、阻抗匹配的重要性阻抗匹配是为了确保信号在电路中能够有效地传输和接收而进行的一种调整。
在电路设计中，通常会使用电感来实现阻抗匹配。
阻抗是指电路中电流和电压之间的比例关系。
在接收信号的设备中，通常具有一个特定的输入阻抗。
当信号源和接收设备的阻抗不匹配时，会导致信号传输的损失和失真。
而通过使用电感进行阻抗匹配，可以有效地解决这个问题。
三、阻抗匹配的实现方式在电路设计中，可以通过串联和并联电感器的方式来实现阻抗匹配。
1. 串联电感器串联电感器是将多个电感器连接在一起，使得其总感应系数等于各个电感器感应系数之和。
通过串联电感器，可以增加电感值，从而改变阻抗值，以适应电路的要求。
2. 并联电感器并联电感器是将多个电感器连接在一起，使得其总感应系数等于各个电感器感应系数的倒数之和。
通过并联电感器，可以减小电感值，从而改变阻抗值，以适应电路的要求。
通过合理选择串联或并联电感器的方式，可以实现电路中的阻抗匹配，从而提高信号的传输效率和质量。
四、电感和阻抗匹配在实际中的应用电感和阻抗匹配在很多领域都有广泛的应用。
1. 通信领域：在无线通信系统中，由于信号的传输过程涉及到电路、天线等组件，而各个组件的阻抗不匹配会导致信号的损失和失真。
第六节传输线的阻抗匹配课件
传输线的参数
01
02
03
特性阻抗
传输线上的电压与电流之 比，是传输线的重要参数 。
电容和电感
传输线上的分布电容和分 布电感会影响信号的传输 。
传播速度
信号在传输线上的传播速 度与介质的介电常数有关 。
传输线的应用场景
通信系统
传输线在通信系统中用于 信号的传输，如电话线、 同轴电缆等。
测量仪器
传输线用于测量设备的信 号传输，如示波器、频谱 分析仪等。
通过改变传输线的长度，实现阻抗匹配。
选择合适的传输线类型
根据信号频率和传输距离的要求，选择合适的传输线类型，如同轴 线、双绞线等。
使用阻抗匹配网络
在传输线两端添加阻抗匹配网络，以实现信号的完整传输。
优化阻抗匹配的实例分析
50欧姆系统
在50欧姆系统中，通常采用特性阻抗为50欧姆的传输线进行 阻抗匹配。
微带线设计
在微带线设计中，通过精确计算线宽和间距，实现阻抗匹配 ，提高信号传输质量。
05
CATALOGUE
阻抗匹配的测试与验证
测试设备与测试方法
信号发生器
用于产生测试所需的信 号，具有稳定的频率和
幅度输出。
功率放大器
用于放大信号源输出的 信号，提高测试信号的
功率。
阻抗匹配测试仪
用于测量传输线的阻抗 ，判断是否与负载阻抗
电子设备
传输线用于电子设备内部 各部分之间的信号传输， 如电脑、手机等。
03
CATALOGUE
阻抗匹配的实现方法
通过变换元件实现阻抗匹配
电阻变换
电感变换
通过串联或并联电阻，改变传输线的 阻抗，实现阻抗匹配。
通过串联或并联电感，改变传输线的 阻抗，实现阻抗匹配。
微波天线阻抗匹配设计实现技巧
微波天线阻抗匹配设计实现技巧微波天线是指工作频率在GHz级别的高频天线。
由于其频率高，波长短，具有高方向性、窄束宽、高增益等特点，因此广泛应用于雷达、卫星通信、无线通信、导航等领域。
在微波天线系统中，阻抗匹配是一个非常重要的问题。
本文旨在介绍微波天线阻抗匹配设计实现的技巧。
一、阻抗匹配的原理微波天线阻抗匹配的原理是利用衰减器、匹配器等网络来调节电路的阻抗，使其满足匹配条件。
匹配条件为负载阻抗等于传输线特性阻抗，可表示为：ZL=Z0，其中ZL是负载阻抗，Z0是传输线特性阻抗。
阻抗匹配可以使微波天线的输出功率最大化，提高整个系统的性能。
二、常用的阻抗匹配方法1. L匹配网络法L匹配网络法是最常用的阻抗匹配方法之一。
该方法利用L型网络匹配器的等效电路来实现阻抗匹配。
其原理是在传输线中插入一个L型网络匹配器，使其电气长度等于1/4波长。
通过调整L型网络中的电感和电容，可以使输入阻抗匹配到50Ω，使得传输线和天线之间的阻抗得到匹配。
2. T匹配网络法T匹配网络法使用T型电路来进行阻抗匹配。
在传输线上插入T型网络，将其电气长度设为3/8波长，调整T型网络中的电容和电感，从而实现阻抗匹配。
该方法具有匹配宽带、阻抗匹配较好等优点。
3. C匹配网络法C匹配网络法是利用C型电路进行阻抗匹配的方法。
在传输线上插入C型网络，将其电气长度设为5/8波长，调整C型网络中的电容和电感，实现阻抗匹配。
该方法适用于匹配某些特殊的阻抗。
三、阻抗匹配设计实现技巧1. 选择适当的传输线特性阻抗传输线特性阻抗是决定输入输出阻抗的重要因素，应该根据实际应用选择合适的传输线特性阻抗。
常用的传输线特性阻抗有50Ω、75Ω、100Ω等，其中50Ω是最常用的特性阻抗。
2. 调整传输线长度传输线长度的调整可以改变阻抗值和相位，因此可以通过调整传输线长度实现阻抗匹配。
根据阻抗值的大小和相位的方向来进行调整。
3. 选择合适的衰减器和匹配器衰减器可以用于调节复杂阻抗的阻抗值。
浅析中波阻抗匹配网络
浅析中波阻抗匹配网络摘要：自从固态机问世以来，就以它的高效优质而备受用户的宠爱，却因MOSFET耐压和耐高温的能力限制，对天馈线的匹配提出了比较高的要求。
中波天线系统作为中波广播发射系统的重要组成部分，是不可缺少且至关重要的一环。
它的好坏不仅直接影响发射机发射覆盖效果，而且还影响发射机的工作状态。
概括起来，天线调配网络主要有阻抗匹配、干扰频率吸收和防雷等三项功能。
本文主要对阻抗匹配、阻抗匹配网络、天线及网络的防雷等三方面进行分析和介绍。
关键词：阻抗匹配，阻抗匹配网络，天线及网络的防雷。
一、概述在中波广播发射系统中，其中一个重要组成部分就是天线调配网络，就是我们常说的天调网络。
天调网络在我们现实的调配间看起来比较复杂，理论计算也繁琐，加上经常没有合适的测试仪器，调整起来不知道如何下手，难以摸到规律。
但是随着技术的成熟，实际广泛使用已经系统化，模块化，归纳起来，天线调配网络主要有三个部分，即阻抗匹配、干扰频率吸收和防雷，所以我们了解这三个部分，在去实际的调配间去分析匹配网络就简单多了。
二、阻抗匹配阻抗匹配主要用于传输线上，以此来达到信号能传递至负载点的目的，而且几乎不会有信号反射回来，从而提升能源效益。
信号源（发射机）内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。
天线是通过馈线从发射机末级取得高频能量，如果天线与馈线、馈线与发射机之间的阻抗不匹配，就不能保证能量的最大传输，所以必须保证阻抗匹配。
我们知道馈线的特性阻抗是一定的。
即要保证天线的阻抗与馈线的一致，必须设计一个匹配网络将天线的阻抗与馈线的保持一致。
平时我们提及的50Ω、75Ω、230Ω等都是指馈线的特性阻抗，整个系统中发射机输出阻抗与馈线的输入阻抗，馈线的输出阻抗与天线的输入阻抗应尽量做到处处连续，不连续处会产生反射波。
阻抗匹配网络，是在天线与馈线之间采用集中参数的电感、电容元件组成的网络。
