铅酸蓄电池最佳充电技术
铅酸蓄电池充电方法及特性说明
铅酸蓄电池充电方法及特性说明铅蓄电池的充电特征就是指蓄电池在恒定流充电状态下，电解液相对密度ρ（15℃）、蓄电池端电压UC随充电时间的变化规律。
图5-12是将某型号铅蓄电池以5A进行恒流充电时测得的规律曲线。
充电过程中，电解液相对密度基本以直线逐渐上升。
这是因为采用等流充电，充电机每单位时间向蓄电池输入的电量相等，每单位时间内电解液中的水变为硫酸的量也基本相等。
充电过程中，铅蓄电池端电压上升的规律由四个阶段组成：第一阶段：充电开始，端电压上升较快。
这是由于极板活性物质孔隙内部的水迅速变为硫酸，孔隙外部的水还未来得及渗透入补充，极板内部电解液相对密度迅速上升所致。
第二阶段：端电压上升较平稳，至单格电压2.4V。
该阶段，每单位时间内极板内部消耗的水与外部渗入的水基本相等，处于动态平衡状态。
第三阶段：端电压由2.4V迅速上升至2.7V，该阶段电解液中的水开始电解，正极板表面逸出氧气，负极板处逸出氢气电解液中冒出气泡，出现所谓的电解液“沸腾”现象。
第四阶段：该阶段过充电阶段，端电压不再上升。
为了观察端电压和电解液相对密度不再上升的现象，保证蓄电池充分充电，一般需要过充电2h～3h。
由于过充电时剧烈地放出气泡会导致活性物质脱落，造成蓄电池容量降低，使用寿命缩短，因此应尽量避免长的时间过充电。
过充电时，蓄电池逸出的氢气与氧气混合，混合气体具有易烯、易爆特点，因此充电的蓄电池附近应免明火出现。
铅蓄电池充电终了的特征是：（1）端电压和电解液相对密度上升到最大值，且2h～3h内不再上升。
（2）电解液中产生大量气泡，呈现“沸腾”状态。
3.蓄电池的充放电控制技术在实际光伏发电系统的蓄池中，为了实现设定的充电模式，须对充电过程进行控制，运用正确的充电控制方法，有利于提高蓄电池的充电效率和使用寿命。
（1）充电过程阶段的划分在实际光伏发电系统的蓄池中，为了实现设定的充电模式，须对充电过程进行控制，运用正确的充电控制方法，有利于提高蓄电池的充电效率和使用寿命。
蓄电电池充电方法

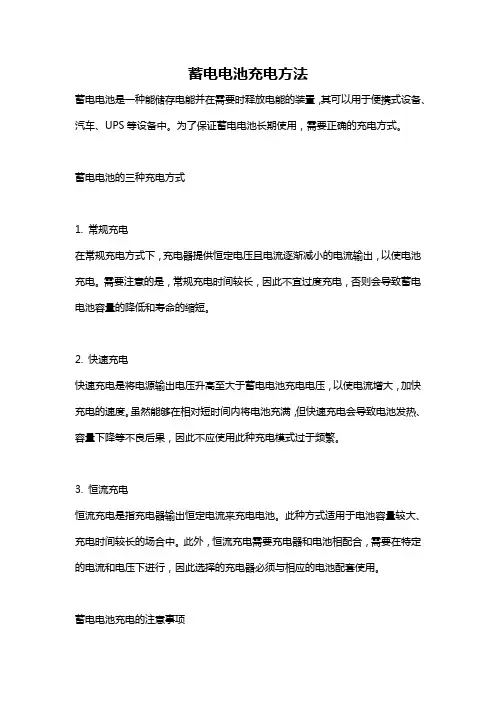

蓄电电池充电方法蓄电电池是一种能储存电能并在需要时释放电能的装置，其可以用于便携式设备、汽车、UPS等设备中。
为了保证蓄电电池长期使用，需要正确的充电方式。
蓄电电池的三种充电方式1. 常规充电在常规充电方式下，充电器提供恒定电压且电流逐渐减小的电流输出，以使电池充电。
需要注意的是，常规充电时间较长，因此不宜过度充电，否则会导致蓄电电池容量的降低和寿命的缩短。
2. 快速充电快速充电是将电源输出电压升高至大于蓄电电池充电电压，以使电流增大，加快充电的速度。
虽然能够在相对短时间内将电池充满，但快速充电会导致电池发热、容量下降等不良后果，因此不应使用此种充电模式过于频繁。
3. 恒流充电恒流充电是指充电器输出恒定电流来充电电池。
此种方式适用于电池容量较大、充电时间较长的场合中。
此外，恒流充电需要充电器和电池相配合，需要在特定的电流和电压下进行，因此选择的充电器必须与相应的电池配套使用。
蓄电电池充电的注意事项1. 遵循正确的使用方法：需要根据电池规格和充电器规格选择正确的充电模式，以使充电效果更佳。
2. 避免溢出充电：在充电时，应注意电池是否充满，以免发生溢出的情况，造成损失。
3. 避免过压充电：过压充电会造成电池容量不可修复的损失，因此需要警惕过压充电的情况的发生。
4. 避免过度充电：过度充电会导致电池变得过热，从而影响电池容量和使用寿命。
5. 避免过度放电：过度放电会使电池进入深度放电状态，造成电池无法使用的情况。
总的来说，蓄电电池的充电方式需要根据用户的需求和电池规格的特性选择合适的充电方式，在充电过程中需要注意电池的充满状态以及电池的温度变化情况，以免造成电池的损坏和安全事故的发生。
铅酸电池正确使用方法
铅酸电池正确使用方法1.引言1.1 概述概述部分内容：铅酸电池是一种常见的蓄电池，广泛应用于汽车、UPS电源、蓄电池组等领域。
它以其较低的成本、可靠性和耐久性而被广泛采用。
然而，为了实现最佳的性能和延长使用寿命，正确的使用方法是至关重要的。
本文将介绍铅酸电池的基本原理，并详细阐述了正确的充电方法。
通过遵循这些正确的使用方法，您将能够最大限度地发挥铅酸电池的潜力，并延长其使用寿命。
在铅酸电池的基本原理部分，我们将介绍铅酸电池的结构和工作原理。
您将了解到铅酸电池由正极、负极、电解液和分隔膜组成，当电池充电时，正极和负极中的铅酸会发生化学反应，将电能转化为化学能。
在正确的充电方法部分，我们将详细介绍如何正确地进行铅酸电池的充电。
包括充电电流和电压的选择，充电时间的控制以及充电过程中的注意事项。
正确的充电方法不仅可以确保铅酸电池的充电效率，还可以避免充电过程中可能产生的危险。
本文的结论部分将总结铅酸电池的正确使用方法，并展望未来铅酸电池的发展。
通过对正确使用方法的总结，读者将能够掌握铅酸电池的关键要点，并能够更好地应用于实际的使用场景中。
在对未来的展望中，我们将介绍一些可能的技术进展和应用领域，以期为广大读者提供关于铅酸电池未来发展方向的参考。
通过本文的阅读，您将对铅酸电池的正确使用方法有一个全面的了解，并能够更好地应用于实际的使用场景中。
希望本文能为您在使用铅酸电池时提供帮助，并为铅酸电池的发展提供一些借鉴和思考。
1.2文章结构文章结构部分内容可以包括以下内容：文章结构是指整篇文章的整体组织架构和章节安排。
一个清晰合理的文章结构对于读者的阅读体验和理解起着重要的作用。
本文将按照以下结构进行论述：1. 引言：在引言部分，我们将对铅酸电池的正确使用方法进行介绍，包括其基本原理和正确充电方法。
通过阐述铅酸电池的重要性以及正确使用的意义，为后续内容的详细讲解做出铺垫。
2. 正文：正文部分将分为两个小节，分别介绍铅酸电池的基本原理和正确充电方法。
铅酸蓄电池充电原理

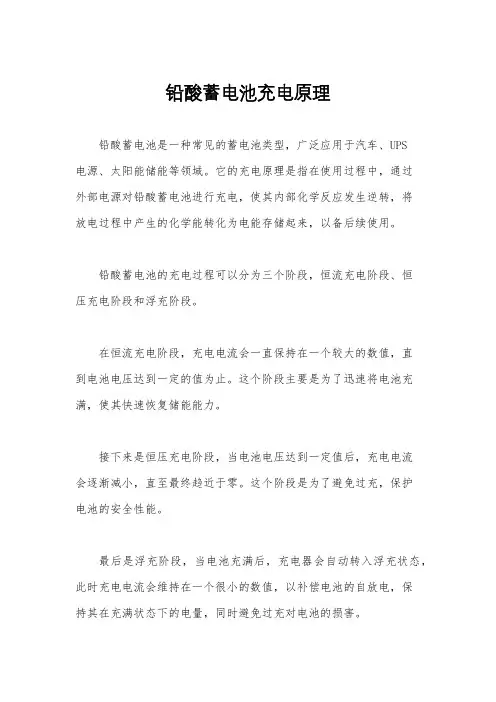

铅酸蓄电池充电原理铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源、太阳能储能等领域。
它的充电原理是指在使用过程中，通过外部电源对铅酸蓄电池进行充电，使其内部化学反应发生逆转，将放电过程中产生的化学能转化为电能存储起来，以备后续使用。
铅酸蓄电池的充电过程可以分为三个阶段，恒流充电阶段、恒压充电阶段和浮充阶段。
在恒流充电阶段，充电电流会一直保持在一个较大的数值，直到电池电压达到一定的值为止。
这个阶段主要是为了迅速将电池充满，使其快速恢复储能能力。
接下来是恒压充电阶段，当电池电压达到一定值后，充电电流会逐渐减小，直至最终趋近于零。
这个阶段是为了避免过充，保护电池的安全性能。
最后是浮充阶段，当电池充满后，充电器会自动转入浮充状态，此时充电电流会维持在一个很小的数值，以补偿电池的自放电，保持其在充满状态下的电量，同时避免过充对电池的损害。
铅酸蓄电池的充电原理基于其内部的化学反应。
在充电过程中，正极的铅（Pb）板上会生成过氧化铅（PbO2），负极的铅（Pb）板上会生成纯铅（Pb）。
而电解液中的硫酸会分解成氧气和水，氧气会从正极散出，水则会和负极的铅反应生成氢气。
这些化学反应共同构成了铅酸蓄电池的充电过程。
在实际的应用中，铅酸蓄电池的充电原理需要注意一些问题。
首先是充电电压和电流的控制，过高的充电电压或电流都会对电池造成损害，甚至引发安全事故。
其次是充电温度的控制，过高或过低的温度都会影响电池的充电效率和寿命。
另外，充电过程中需要及时监测电池的状态，以便及时调整充电参数，确保电池的安全和性能。
总的来说，铅酸蓄电池的充电原理是基于化学反应实现的，通过恒流充电、恒压充电和浮充等阶段，将外部电能转化为化学能存储在电池中。
在实际应用中，需要严格控制充电参数，确保电池的安全和性能，延长其使用寿命。
煤矿用特殊型铅酸蓄电池充电操作规程
煤矿用防爆特殊型电源装置充电
安全技术操作规程
1、煤矿用特殊型铅酸蓄电池与DXT型防爆特殊型电源装置箱体组合使用，使用温度应在-5℃～40℃之间。
2、投入使用前，应对电池做详细检查，观察电池槽有无损坏，透气塞是否脏污，是否完好，发现问题及时处理。
3、用蒸馏水和蓄电池用浓硫酸进行配制，采用清洁、耐酸、耐温的容器。
配制时，将浓硫酸缓缓倒入蒸馏水内，并进行搅拌，严禁将水倒入浓硫酸。
4、配制电解液的比重为25℃时，1.26±0.01g/cm3，刚配制好的电解液，温度较高，需降到40℃以下方可注入蓄电池。
5、充电方法：
⑴拧下透气栓（充电完毕再将其拧上），灌注电解液，要静置2小时，待温度降至40℃时，方可开始充电。
⑵电解液注入电池后，要保持液面高于防护板10-15mm。
⑶在初充电过程中，禁止中间停电。
充电过程中，电解液温度不许超过45℃，否则应采取降温措施或减小充电电流，但后者要延长充电时间。
⑷如蓄电池贮存期较长，初充电时间可适当延长，或采用小电流延长充电时间。
⑸充电完毕的象征是：
电压和电解液比重连续3小时以上保持稳定，电池内部发生强烈
气泡，电解液呈沸腾状。
⑹充电末期要用蒸馏水或稀硫酸，调整电解液比重，使其达到
1.28±0.005，调整电解液后，要继续充电1-2小时，使电解液均匀。
⑺初充电和日常充电参数如下：
6、在稀释硫酸或灌注电解液时，操作人员要做好防护措施，以免伤人。
7、投入使用后，要避免过放电，蓄电池放电后，严禁长期搁置，应及时补充电。
8、严禁使用非软水配制电解液。
9、本产品正常贮存期为二年。
蓄电池的充放电方法
电池的充放电方法及注意事项由于阀控铅酸蓄电池具有电压稳定、无污染等优点，被广泛应用于通信、电力等领域。
因充放电控制不合理而造成的电池寿命终止不在少数。
为了延长阀控铅酸蓄电池的使用寿命，对阀控铅酸蓄电池充放电控制的技术要求。
一、浮充电使用在电力电源系统中，为确保直流电源不间断，一般都采用高频开关整流器（充电器）与蓄电池组并联的浮充电使用方式。
在浮充状态下，充电电流主要用于电池因自放电而损失的容量，但是浮充状态下充电电流又是与电池的浮充电压密切相关的。
因而为了使阀控铅酸蓄电池有较长的浮充使用寿命，在电池使用过程中，要充分结合电池制造的原材料及结构特点和环境温度等各方面的情况，制定电池合理的使用条件，尤其是浮充电压的设定。
例如：在环境温度为25℃时，标准型阀控铅酸蓄电池的浮充电压应设置在2.25V，允许变化范围为2.23~2.28V。
浮充电压设置过低，电池长期处于欠充电状态，不仅会在电池极板内部形成不可逆的硫酸盐化，而且还会在活性物质和板栅之间形成高电阻阻挡层，使电池的内阻增加、容量下降，最终使其寿命提前终止；浮充电压设置过高，电池长期处于过充电状态，会使电池充电电流增大，不仅会使安全阀频繁开启导致失水增加，容量衰减；而且还会使电池内产生的热量来不及散掉，温度升高，形成恶性循环，造成热失控，另外还会使板栅腐蚀加速，浮充使用寿命提前终止。
当然为了使电池既不欠充电，也不过充电，还需要根据环境温度的变化来调整浮充电压，通常的调节系数为±3mV/℃。
但决不是说有了浮充电压的调节系数，电池就可以在任意环境温度下使用。
要知道，温度低时，由于浮充电压增大，同样会引起浮充电流增大，板栅腐蚀加速，寿命提前终止等一系列的问题；而温度高时，浮充电压减小，也会形成电池欠充电的一系列问题。
由此可知，阀控铅酸蓄电池安装使用时，最好安装在装有空调的、通风条件良好的房间内，同时还要远离开关整流器等热源。
另外，在电力电压系统中，有一些高频开关整流器不进行均衡充电的设置。
蓄电池充电方法
普通铅酸，纯铅电池，镉镍电池和磷酸铁锂电池的充电方法和充电时间的比较不同的二次电池的其充电方法和充电时间都不一样。
这是由于电池本身的性质所决定的。
以普通铅酸电池，纯铅电池，镉镍电池和磷酸铁锂电池这四种电池来说。
普通铅酸电池和纯铅电池的充电方法一样，但是充电电流和充电的时间相差很大。
镍镉电池和磷酸铁锂电池的充电方法和铅电池又不一样。
这四种电池充电方法的比较：1、普通铅酸电池的充电方法A、慢充目前的普通铅酸电池充电主要采用，三阶段充电法。
充电开始和结束时采用恒定电流，中间阶段为恒定电压充电。
普通铅酸电池在充电初期用较大的电流，经过一段时间改为恒定电压充电，当电流衰减到预定值时，由第二阶段转到第三阶段恒压小电流充电。
采用三阶段充电法的优点是：避免了恒定电压充电法开始充电电流过大，而后期电流又过小的情况，比二阶段等流充电在中间阶段更接近充电电流接受率曲线。
这种充电法减少了充电出气量，充电又彻底，延长了蓄电池使用寿命。
普通铅酸电池采用这种方法一般情况下最大的充电电流不超过0.1C10，要把一个普通铅酸电池完全充满至少需要14h以上。
三阶段充电法充电电流和充电电压变化曲线如图1所示。
B、快充普通纯铅电池不能快速充电。
2、纯铅电池的充电方法A、慢充纯铅电池的慢充方法和普通铅酸电池一样。
B、快充在快速充电的时候，纯铅电池最大可以用0.6C10的电流给电池恒流充电2h 即可充满。
但0.6C10的电流充电对电池会造成一些不可逆的伤害，故快速充电时一般用0.2C10的电流充电6.5h。
3、镍镉电池的充电方法A、慢充目前镍镉电池的充电控制方法采用电压负增量(-ΔV，指充电过程中电池的电压不再增加，反而出现下降）控制。
电压负增量(-ΔV）由于电池电压的负增量与电池组的绝对电压无关，而且不受环境温度和充电速率等因素影响，因此可以比较准确地判断电池已充足电。
采用慢充的方法镍镉电池一般采用0.2C的电流充电6h，电池电压的负增量。
铅酸蓄电池充电规程
铅酸蓄电池充电规程
1.该电池由硫酸与蒸馏水配置而成，切勿用工业硫酸和自来水代替
（注意，切勿将蒸馏水倒入硫酸中，防止发生飞溅）；
2.充电电流为直流，其输出电压应高于电池串联电压50％，充电前
应仔细检查充电设备，仪表开关等；
3.蓄电池初次充电用0.50A电流充电，当单体蓄电池平均电压达
2.40V时，在用0.25A电流充电。
充电过程中，电解液温度不得超
过45℃，（可采用水槽冷却或其他降温措施）接近45℃时应减半充电电流或者暂停充电。
待温度降至35℃以下载继续充电，但须适当延长充电时间。
4.初次充电时间约为70小时左右。
5.经过初充的电池在充电称为普通充电。
普通充电用0.7A电流充电，
当单体蓄电池平均电压达到2.4V时，再用0.35A电流充电。
充电量为放出电量的130％---140％，充电时间约为15小时。
6.电池尽量避免过充和过放（电池降至1.70V/只），否则会影响电池
使用性能与寿命。
7.充电完毕后装上闭合。
电池的表面，连接线或者螺栓，应保持清
洁，干燥，如有硫酸应用棉纱蘸上碱溶液擦去，然后再用清水冲洗擦干，在清理过程中，绝对不允许碱溶液进入电池内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有感于许多鱼机兄弟朋友，由于充电方法不当，造成蓄电池使用寿命极大缩短，特公布我多年前自行设计并一直使用正常的充电器电路。
能使正品蓄电池每天用一次，充电一次，都能用一年半以上。
共两款，今天先公布一款，顶的朋友多了我再发带自动修复的另一款。
数据绝对真实。
一、工作原理：根据20世纪60年代中期，美国蓄电池专家马斯对蓄电池最佳充电技术的研究成果，他提出了以最低析气率为前提的蓄电池可接受的充电电流曲线，是一条按指数规律充电电流逐步下降的曲线。
即充电开始时电流很大，随着蓄电池电压不断上升，充电电流不断减小，直至充满，此时充电电流趋近为零。
然后自动转为恒压充电，以保持蓄电池自放电的电量损失。
充电再久都不会过充电。
这样的充电方式可极大地延长蓄电池的使用寿命，同时缩短充电时间。
二、R8是调节充电电流的，我是用2只0.15/2W的电阻并在一起的，36AH放电完毕，蓄电池此时电压10.8V。
起始充电电流大约6A左右。
调整RW使空载电压为16.3V。
充满时蓄电池在线电压16V至16.1V。
三、工作模式为反激式，工作频率是100KHz, 变压器的饶制采用夹芯面包式，即把次极包在两层初级中间，以减小漏感，增加初、次级间的耦合强度。
粗陋之作，大师们不要见笑啊！四、本机75W适用于12AH至60AH的铅酸蓄电池充电，改变R8可在一定范围内调整初始充电电流。
如果做60AH至120AH的蓄电池充电，要更换换更大的磁芯，高频变压器也需重新设计，否则充电时间要延长许多。
比如换用PQ3230、EE40以及EC40，在220V至230V输入电压的前提下可以做到150W。
加大开关IC 及输出整流二极管的散热片，减小R8，其它无需变动。
确实比变压器二极管的傻瓜充电好点。
但说最好也有点过了。
我不是指我的充电机最佳，而是指马斯这位值得尊敬的蓄电池行业的权威的在大量实验数据的基础上得出的结论准确。
半个世纪过去了，普通铅酸蓄电池的充电技术理论上没有重大突破。
（当然，不包括目前先进的单格电压独立检测，充电电压单格独立锁定、特种单片机智能蓄电池）。
难道还有比这更好的普通铅酸蓄电池充电技术，能让国产蓄电池每天放完电一次，再充一次而能用2年不坏的吗？16V终止电压是否太高？12V铅酸蓄电池放完电的标准电压是10.8V，充满电的标准是16.2V（指连接充电机时）此时基本上无充电电流。
过充电和过放电会缩短蓄电池使用寿命，长期充不满会引起蓄电池容量下降！最好加个温度检测控制，以免充坏电池。
只要合理调整好R8，使初始充电电流<或=0.2C，整个充电过程基本无气泡析出，蓄电池就不会发热，更不可能损坏，所以无需温控！如果你手头有12V，5A~20A的类似电源，只要加装R8，稍做输出电压调试就能改成以上原理的充电机。
楼主与我不谋而合，我也在想用单片TOP做充电器，但我想做恒流、再恒压再涓流方式。
这种简单的方式不知道对电瓶损伤大不大？2阶段、3阶段先恒流，后恒压的充电机调试不好的话都会有大量气泡析出，有损蓄电池寿命。
而我上述充电机94年就在用了（那时侯我是用小日本的洋垃圾电源改的），它的充电电流几乎每分钟都下降一点，（随蓄电池电压不断上升而充电电流按指数规律不断下降）。
只要初始充电电流合适，绝对不会伤害蓄电池。
想问问，电流环是怎么取样工作的，431不是2.5Ｖ的基准电压吗？充电时，电源电流经蓄电池正极到负极，再流过R8，在R8取样电阻上产生压降。
此电压叠加在431电压取样下拉电阻R7和RW上，让431“误”以为输出电压偏高了，通过反馈后输出电压自动下降（开关恒流源原理）。
此时对蓄电池是恒流充电的。
电流大小取决于R8，且和蓄电池容量及电源的最大功率匹配。
随着时间推移，当蓄电池电压逐步升高，电压取样R7也“误”以为输出电压升高，通过反馈，再次减小脉宽，使输出电压再下降，充电电流再次减小……是电流和电压取样的混合反馈。
也是按指数规律逐步下降的动态恒流源。
当蓄电池充满电后，R8上的电流和电压几乎为零时，自然过度到最终趋近为零电流的恒压源。
高明，是一个“叠加”过程！请问，我有个12V/5A的液晶显示器电源适配器，改的话是要把电压改为16.3V吧？还有初始充电电流<或=0.2C怎么理解？例如我要冲10A的电瓶，是等于或小于2A吗？对，是要把电压改为16.3V。
C指蓄电池容量。
比如我的36AH（安时），0.2C就是7.2A。
意思是没电了最初的充电电流调到7.2A或小一点点。
技术上的思路很好，可是 12V电瓶我都是看到最高充电电压是14.4V，16V还是第一次看到。
我平常看到也是充到14.4V的，16V是不是太高了一点，我现在用的和楼主的充电一样只不过是调到14.2V左右，充几天都不会发热，用的是干电池电动车上20A，以前用电视机变压器充满后到达到17V当然是挂在充电器上测的，不过充久了就会发热，期待你的电鱼机电路。
16.2V是12V铅酸蓄电池充满电的标准。
36AH的蓄电池其实充到15.5V，充电电流已经下降到0.5A，此时容量只充到33AH，16V时也只有35AH，此时基本充满。
16.2V时完全充满到36AH。
我用15Ah快速充电器，里面的怎么改成这图中的恒流恒压哦，不会改啊，我的电瓶是36AH。
经过计算，输出电压为15.432V-17.506V，如果想要13.218V-15.012V 的话就要更改R7为3K的电阻，调整RW可以得到14.4V的空载电压，但是这样的话充电会很长时间，当开始充电时，假设电池电压为10.8V，空载输出16.3V，那么开始充电电流是：14.050V4.601A不断递减为16.3V0A充电时间36A电池的话要10小时左右。
电池容量越小，空载电压就要调整得越小，建议把RW改为1K的可调电阻。
这样就可以得到13.531V-18.126V的电压范围。
这个设计的巧妙之处是同时利用了TL431的恒压和恒流特性，堪称一绝！客气了！自己用的话基本是这样啦！做为产品，还有些功能待完善！请教我要做150AH电瓶用的，可以给我算一下EC40的参数吗？150AH蓄电池得做到200W以上，IC不能用上面的TOP227Y，得改用TOP249Y或250Y。
以下是133KHz频率下的数据。
注意高频变压器绕制工艺和布线。
初级电感调整气息至：300uH左右，初级：直径0.41*3绕32 T，次级：0.41*25~30绕4T，反馈：0.41绕3T （不同磁芯的初级匝数和气隙要做适当的合理调整）。
133KHz用洞洞板做不知道能不能成，还有次级整流二极管用什么型号，电脑电源的二极管不知道能不能胜任。
能成功，但走线要特别合理。
TOP249Y和250Y其实有半频（67KHz）的功能，可以考虑半频使用，容易成功一些。
当然，高频变压器得重新设计。
用普通反激式的开关电源也可以吧，只要在PC817之后加上充电电阻和可调电阻就可以了，用12-24V的应该可以满足12V的电池。
12V的绝大多数电源都可以，但得去掉15V过压保护电路。
24V的电源接12V负载有可能过流保护，参数差了一倍，即使能用，工作的可靠性要差一些。
我的意思是通过调整TL431的偏置电阻，得到需要的输出电压，实际上很多工业开关电源都可以，我自己就是用24V的改12.6V充锂电池，正如你所说的，开始充电的时候开关电源会有轻微的啸叫，这有可能是占空比已经调整到了临界1%了。
TOP系列的IC保护就是好，虽然我调试时烧了2个，但都是我人为的，就是不小心把光耦短路，大电流击穿了。
大家要注意。
电子变压器远远比大家想的要简单。
用楼主的参数，完全可行。
这几天有别的事，在想用358做成纯恒流恒压。
现将楼主的图改了一下，基本能达到恒流恒压。
但问题同样有：就是短路或负载极重时，电压不能无限制地低下去。
实测作用在取样电阻上的电压有3Ｖ多。
这是十分危险的。
Ｒ？？取了47/3＝16欧都是这样。
光耦与电阻连接点对地有2.5Ｖ电压。
这也可能是不能让电压接近为0的根本原因。
不知道这是不是ＴＯＰ系列的ＩＣ最小占空比不能接近0的原因呢？如果这样，还不如用3842 ＭＯＳ，电路也复杂不了多少。
陈工的改进很有新意。
诚如陈工所言，缺短路保护，电路有待完善。
TOP的占空比的确不能为0。
我们可以利用TOP的过载或短路保护功能，从R8上取样，超过一定电流，就触发可控硅导通，使其短路电源输出端，从而让TOP做打嗝式的保护，只有断开电源，排除故障才能继续工作。
当然，用3842等一样能达到目的。
我照这电路用电动车充电器改了一个EI34的磁芯试机时去保险串一个100W的灯泡通电听到变压器哒的一声不起振请问是什么原因？次级是空载吗？正常灯泡初始闪一下不该亮的。
本电路属于单端反激式，EI磁芯调整气隙后电感量应该在580uH左右！用原来的变压器就可以呀。
你的问题有可能是变压器相位弄成正激的了！大师我试做了一个，电压充满后15.6V，充电电流在30MA 左右（充满电时）电瓶不会发热，但在充到15v时能听到电瓶内有丝丝的声音但不会发热，这样会失水吗？只要没有大量气泡冒出，基本上失水不会太多。
至于“电瓶内有丝丝的声音”，可能是极板老化或电解液杂质太多。
大师，我的电瓶可是新买的超威20A电动车干电池，电鱼很好用的，捕鱼器是王工的pk-928，本地水质能用三个多小时，不可能是极板老化或电解液杂质多，那声音可能是电解液沸腾时发出的，但充到15.6v时就没有声音了，可以挂几天几夜没事，一点都不热，这样做行吗？原来你说的是密封蓄电池啊，只要蓄电池不发热就正常。
新电池不超过16V多充会没问题的。
