新时期无功补偿技术在电气自动化中的应用研究

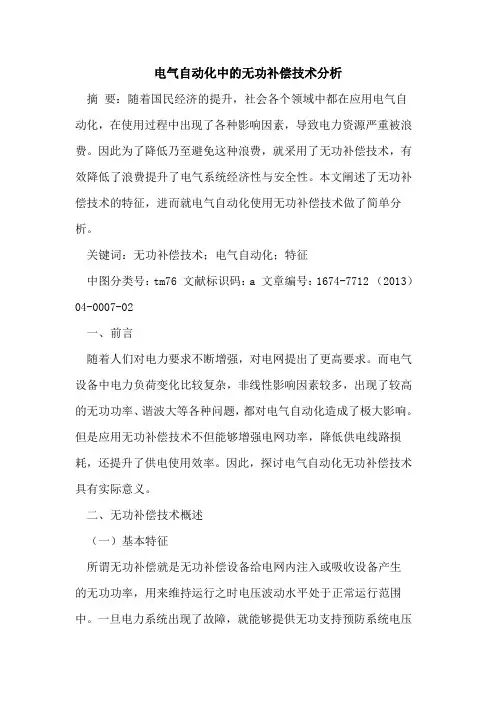

电气自动化中的无功补偿技术分析
电气自动化中的无功补偿技术分析摘要：随着国民经济的提升，社会各个领域中都在应用电气自动化，在使用过程中出现了各种影响因素，导致电力资源严重被浪费。
因此为了降低乃至避免这种浪费，就采用了无功补偿技术，有效降低了浪费提升了电气系统经济性与安全性。
本文阐述了无功补偿技术的特征，进而就电气自动化使用无功补偿技术做了简单分析。
关键词：无功补偿技术；电气自动化；特征中图分类号：tm76 文献标识码：a 文章编号：1674-7712 （2013）04-0007-02一、前言随着人们对电力要求不断增强，对电网提出了更高要求。
而电气设备中电力负荷变化比较复杂，非线性影响因素较多，出现了较高的无功功率、谐波大等各种问题，都对电气自动化造成了极大影响。
但是应用无功补偿技术不但能够增强电网功率，降低供电线路损耗，还提升了供电使用效率。
因此，探讨电气自动化无功补偿技术具有实际意义。
二、无功补偿技术概述（一）基本特征所谓无功补偿就是无功补偿设备给电网内注入或吸收设备产生的无功功率，用来维持运行之时电压波动水平处于正常运行范围中。
一旦电力系统出现了故障，就能够提供无功支持预防系统电压崩溃服务。
对于无功补偿技术而言，有其自身特征，具体体现在如下几个方面：1.分析具备复杂性；相对于有功补偿而言，无功补偿运行费用相对要高一些，投资费用也很大，因此分析起来相对复杂一些。
因为一些非国家电网中，控制电压的参与者都会去承担，即是不管是发电厂还是客户都必须要满足所需电压及功率限制，加之无功调整有地域性与多样性调整，因此分析上相对复杂。
2.手段多样性；除发电机能够提供无功补偿之外，其他调相机与静止无功补偿同样可以，就是一些输电线都可以，但是有功却只能够通过发电机。
3.控制分散性；无功补偿主要是控制电压平衡，和有功平衡控制相类似，但是单频率必须依赖全网有功平衡，但是电压各个节点不想他，因此就必须要依赖该节点电压控制。
4.供应的地域性；假如要将无功远距离输送，其受电与发电两端要具备极大电压差，该过程中因有功功率必定会出现一些损耗，造成极大浪费，所以无功功率只能够使用在近距离传输中。

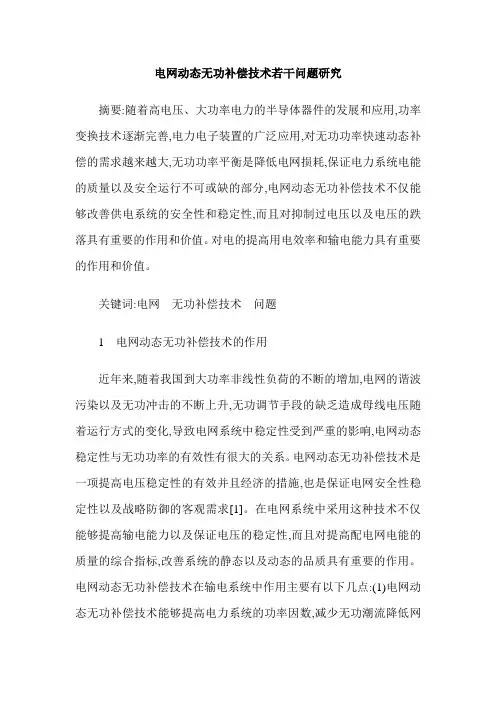

电网动态无功补偿技术若干问题研究
电网动态无功补偿技术若干问题研究摘要:随着高电压、大功率电力的半导体器件的发展和应用,功率变换技术逐渐完善,电力电子装置的广泛应用,对无功功率快速动态补偿的需求越来越大,无功功率平衡是降低电网损耗,保证电力系统电能的质量以及安全运行不可或缺的部分,电网动态无功补偿技术不仅能够改善供电系统的安全性和稳定性,而且对抑制过电压以及电压的跌落具有重要的作用和价值。
对电的提高用电效率和输电能力具有重要的作用和价值。
关键词:电网无功补偿技术问题1 电网动态无功补偿技术的作用近年来,随着我国到大功率非线性负荷的不断的增加,电网的谐波污染以及无功冲击的不断上升,无功调节手段的缺乏造成母线电压随着运行方式的变化,导致电网系统中稳定性受到严重的影响,电网动态稳定性与无功功率的有效性有很大的关系。
电网动态无功补偿技术是一项提高电压稳定性的有效并且经济的措施,也是保证电网安全性稳定性以及战略防御的客观需求[1]。
在电网系统中采用这种技术不仅能够提高输电能力以及保证电压的稳定性,而且对提高配电网电能的质量的综合指标,改善系统的静态以及动态的品质具有重要的作用。
电网动态无功补偿技术在输电系统中作用主要有以下几点:(1)电网动态无功补偿技术能够提高电力系统的功率因数,减少无功潮流降低网络损坏,从而能够节约电能资源;(2)调节系统的电压,改善电能的质量;(3)动态无功补偿技术对提高配电系统的暂态稳定性和静态稳定性,限制操作过电压具有重要的作用和价值;(4)能够抑制次同步振荡和加强对低频振荡的阻尼;(5)减少电流和电压的不平衡。
减少线路的损失等作用。
2 电网动态无功补偿技术发展状况电网动态无功补偿技术从带旋转的机械方式到目前的电力电子元件的应用,其发展历程可以分为以下几个阶段:(1)同步调相机,这个阶段的无功补偿技术呈现的特点主要是噪声大、响应速度慢、、技术陈旧、能量损耗大等特点;(2)开关投切电容器,这个阶段的动态无功补偿技术补偿方式响应速度慢并且连续可控制性相对比较差;(3)晶闸管投切电容器和晶闸管控制电容器装置,在这个阶段中装置主要采用晶闸管串联控制技术,不仅损耗下、速度快、而且控制灵活、是一种实用性强,并且相对成熟的技术;(4)静止无功发生器,这个阶段主要采用可关断器件串联技术,这种技术速度快、占地面积小、控制灵活方便,这种技术是目前比较先进的一种技术。
10KV配电系统三相负荷不平衡自动调整及无功补偿装置研究与运用
10KV配电系统三相负荷不平衡自动调整及无功补偿装置研究与运用摘要：电力系统是国民经济的重要基础，而配电系统就是电力系统的关键设备。
由于供电设备的结构及功能不同，在我国电力系统中配网的类型、结构和功能各异。
但是无论在什么条件下，配网都不可能做到随心所欲，能够做到统一规划指挥。
如果不能实现统一规划、统一指挥和统一管理，就会出现大量的重复建设和投资浪费；又由于配电网中运行管理系统不完善、故障处理效率低；又会造成大量电能消耗；更严重会给供电设备造成不可预估的损害。
配电网系统作为电力系统的重要组成部分，为保证其正常运行发挥着重要作用。
目前有两种技术可用于配电网三相负荷不平衡自动调整及无功补偿装置的研究与应用[1]。
本文根据本地区配电系统特点和故障现象对不平衡自动调整及无功补偿装置进行研究，并提出了相应改进方案和安装调试方案。
关键词：配电系统；三相负荷；无功补偿引言：通过三相负荷不平衡自动补强技术可以及时修正三相负荷不平衡并使三相负荷不平衡值得到控制，保证用电质量。
三相负荷不平衡自动补强技术采用直流电机转子补偿技术在运行中可将其投入正常运行模式，不影响正常运行时间而降低运行成本。
通过对上述技术的研究可以提高系统运行可靠性同时降低运行成本。
1、配用电设备的特性本地区的配电设备为双电源配电系统，一般分为三相配电箱、三相配电箱等。
配电箱是供配电系统中用电设备之间的连接，一般都设有隔离开关。
三相配电箱一般是作为一个配电控制站。
三相负荷为一组单极进行调节，三相间隔由一台电动机进行控制。
当系统受到突发故障时，该单孔或多孔设备可以自动切换单面运行或切换双面运行模式。
三相配电箱作为一个配电控制站可将系统在不同时段的各种不同功率负荷情况传送到不同用电设备处，为其提供电能。
由于用电设备为固定时间工作，所以往往不会出现三相负荷不平衡现象。
2、三相负荷不平衡自动补强技术三相负荷不平衡补强分为补偿和调整两种方式，其中补偿是指通过控制装置将被不平衡负荷中的一相负荷加以自动补偿来达到补强的目的。
无功补偿调研报告模板(3篇)
第1篇一、引言随着我国电力系统的不断发展，无功补偿技术在电力系统稳定运行和电能质量保障中扮演着越来越重要的角色。
为了更好地了解无功补偿技术的现状、发展趋势及存在的问题，本报告对无功补偿技术进行了深入调研，旨在为我国无功补偿技术的研发、应用和推广提供参考。
二、调研背景1. 电力系统发展需求：随着我国电力需求的不断增长，电力系统对稳定性和电能质量的要求越来越高，无功补偿技术在其中发挥着至关重要的作用。
2. 技术发展趋势：随着新材料、新工艺的不断涌现，无功补偿技术也在不断进步，新型无功补偿设备的应用越来越广泛。
3. 政策支持：国家高度重视电力系统建设，出台了一系列政策支持无功补偿技术的发展和应用。
三、调研方法1. 文献调研：查阅国内外相关文献，了解无功补偿技术的发展历程、现状和趋势。
2. 实地考察：对无功补偿设备生产企业、应用单位进行实地考察，了解设备性能、应用效果等。
3. 专家访谈：邀请无功补偿技术领域的专家学者进行访谈，获取专业意见和建议。
4. 数据分析：对调研数据进行整理、分析，得出结论。
四、调研结果与分析1. 无功补偿技术现状- 传统无功补偿技术：以电容器、电抗器为主，应用广泛，但存在占地面积大、维护成本高等问题。
- 新型无功补偿技术：如静止无功发生器（SVG）、柔性交流输电系统（FACTS）等，具有响应速度快、调节精度高、占地面积小等优点。
2. 无功补偿技术应用现状- 电力系统稳定运行：无功补偿技术可以有效提高电力系统的稳定性，减少电压波动和闪变。
- 电能质量保障：无功补偿技术可以改善电能质量，提高供电可靠性。
- 节能降耗：合理配置无功补偿设备，可以降低线路损耗，提高电能利用率。
3. 存在问题- 技术标准不统一：我国无功补偿技术标准体系尚不完善，存在一定的混乱现象。
- 设备性能参差不齐：部分生产企业存在技术落后、质量不达标等问题。
- 应用水平不高：部分用户对无功补偿技术的认识不足，应用水平有待提高。
动态无功补偿解决方案(3篇)
第1篇一、引言随着电力系统规模的不断扩大和电力负荷的日益增长，无功补偿在电力系统中的重要性日益凸显。
无功补偿不仅能提高电力系统的功率因数，降低线路损耗，还能改善电压质量，提高供电可靠性。
动态无功补偿技术作为一种先进的电力电子技术，在电力系统中发挥着越来越重要的作用。
本文将详细阐述动态无功补偿解决方案，包括其原理、类型、应用及发展趋势。
二、动态无功补偿原理动态无功补偿技术是通过电力电子器件实现无功功率的快速、精确调节，以达到改善电力系统功率因数、提高电压质量等目的。
其基本原理如下：1. 电压、电流检测：通过检测电力系统中的电压和电流，获取系统运行状态信息。
2. 功率因数计算：根据电压、电流及负载信息，计算系统功率因数。
3. 无功功率调节：根据功率因数要求，通过调节无功补偿装置，使系统功率因数达到预期值。
4. 调节过程控制：采用先进的控制算法，实现无功补偿装置的快速、精确调节。
5. 动态响应：在电力系统发生扰动时，动态无功补偿装置能够迅速响应，调整无功功率，保证系统稳定运行。
三、动态无功补偿类型根据工作原理和结构特点，动态无功补偿主要分为以下几种类型：1. 串联型动态无功补偿装置（SVG）：SVG通过调节电容器和电感器的接入，实现无功功率的快速调节。
其优点是响应速度快、精度高，适用于高压、大容量的场合。
2. 并联型动态无功补偿装置（SVC）：SVC通过调节电容器、电感器和晶闸管（或晶闸管阀组）的接入，实现无功功率的调节。
其优点是结构简单、成本低，适用于中低压、小容量的场合。
3. 混合型动态无功补偿装置：结合SVG和SVC的优点，实现无功功率的快速、精确调节。
适用于高压、大容量的场合。
四、动态无功补偿应用动态无功补偿在电力系统中的应用主要体现在以下几个方面：1. 提高功率因数：通过动态无功补偿，降低线路损耗，提高电力系统运行效率。
2. 改善电压质量：动态无功补偿能够调节电压，降低电压波动，提高电压质量。

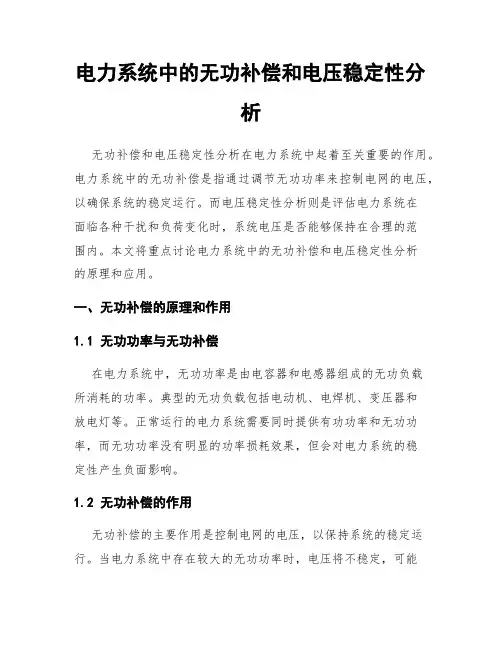

电力系统中的无功补偿和电压稳定性分析
电力系统中的无功补偿和电压稳定性分析无功补偿和电压稳定性分析在电力系统中起着至关重要的作用。
电力系统中的无功补偿是指通过调节无功功率来控制电网的电压，以确保系统的稳定运行。
而电压稳定性分析则是评估电力系统在面临各种干扰和负荷变化时，系统电压是否能够保持在合理的范围内。
本文将重点讨论电力系统中的无功补偿和电压稳定性分析的原理和应用。
一、无功补偿的原理和作用1.1 无功功率与无功补偿在电力系统中，无功功率是由电容器和电感器组成的无功负载所消耗的功率。
典型的无功负载包括电动机、电焊机、变压器和放电灯等。
正常运行的电力系统需要同时提供有功功率和无功功率，而无功功率没有明显的功率损耗效果，但会对电力系统的稳定性产生负面影响。
1.2 无功补偿的作用无功补偿的主要作用是控制电网的电压，以保持系统的稳定运行。
当电力系统中存在较大的无功功率时，电压将不稳定，可能导致设备运行故障、线路过载等问题。
通过无功补偿，可以减少系统中的无功功率，从而提高系统的功率因数和电压质量，确保电力系统的稳定运行。
二、无功补偿的应用2.1 无功补偿装置为了实现对电力系统中无功功率的控制和补偿，需要使用无功补偿装置。
常见的无功补偿装置包括电容器和STATCOM（静止同步补偿器）等。
电容器主要用于提供感性无功补偿，而STATCOM则通过控制发电机调节器的开闭状态，提供容性和感性无功补偿。
2.2 无功补偿方法无功补偿方法主要有静态无功补偿和动态无功补偿两种方式。
静态无功补偿主要利用电容器和电感器的组合来达到无功功率调整的目的，可以快速响应电力系统对无功功率的需求。
而动态无功补偿则是通过控制发电机的励磁电流或调整发电机调节器的开闭状态，并结合系统自动化控制来实现无功功率的调整。
三、电压稳定性分析的原理和方法3.1 电压稳定性的概念电压稳定性是指系统在承受各种外界干扰和负荷变化时，电压能够保持在合理的范围内，不发生明显的波动和剧烈变化。
电压稳定性是电力系统稳定运行的重要指标，对于保证设备正常运行、减少故障发生具有重要意义。
大准电气化铁路牵引供电无功补偿方案的研究电气化铁路牵引站
“大准电气化铁路牵引供电无功补偿方案的研究电气化铁路牵引站”一想起电气化铁路牵引供电这个话题，我的思绪就像那根根电线杆，一节一节地延伸出去。
十年的方案写作经验告诉我，这个方案得从大准电气化铁路牵引站的实际需求出发，细化每一个环节，确保每一项措施都能落到实处。
咱们得明确一下大准电气化铁路牵引站的基本情况。
这是一条承载着大量货物和旅客的铁路线，它的稳定运行对于整个交通运输系统至关重要。
然而，在电气化铁路牵引供电过程中，由于电力系统本身的特性，会出现一定的无功功率，这就需要我们进行无功补偿，以提高供电效率，降低能耗。
咱们来谈谈无功补偿的原理。
简单来说，无功补偿就是通过在电路中接入一定容量的电容器，来抵消电路中的无功功率，从而提高电路的功率因数。
这就像是在电路中加了一块“磁铁”，让电流和电压之间的相位差减小，使电力系统的运行更加稳定。
1.对大准电气化铁路牵引站的电力系统进行详细分析，了解其无功功率的分布情况。
这就像是在给一位病人把脉，只有了解了病情，才能对症下药。
2.根据分析结果，选择合适的补偿方式。
这里有两种主流的补偿方式：一种是集中补偿，即在牵引站内设置一套大容量的无功补偿装置；另一种是分布式补偿，即在铁路沿线设置多个小容量的无功补偿装置。
具体选择哪种方式，要根据实际情况来定。
3.确定补偿装置的参数。
这包括电容器容量、电抗器参数等。
这一步需要考虑到补偿装置的可靠性、稳定性以及经济性。
4.设计补偿装置的安装方案。
这就像是在给一条河流设计一座桥梁，要考虑到桥梁的位置、结构、承载能力等因素。
5.制定无功补偿装置的运行维护方案。
这就像是给桥梁配上了一位专门的“守护者”，定期进行检查、维护，确保其正常运行。
6.对整个方案进行评估和优化。
这就像是在给一座建筑进行验收，看看是否符合设计要求，有没有需要改进的地方。
1.分布式补偿可以更精确地针对铁路沿线的无功功率进行补偿，提高补偿效果。
2.分布式补偿装置的安装和维护相对简单，降低了运营成本。
无功补偿原理及其应用
无功补偿原理及其应用摘要：文章简单介绍了有功功率和无功功率的区别，阐述了无功补偿的原理，分析了影响功率因数的主要因素，提出了低压配电网无功补偿的方法以及无功补偿的效果及现实意义。
关键词：无功功率；功率因数；节电技术Abstract: the paper introduced the active power and reactive power difference, expounds the principles of the reactive power compensation, analyzes the impact of power factor of the main factors, put forward the low voltage distribution network of reactive power compensation method and reactive compensation effect and realistic significance.Keywords: reactive power; Power factor; Electricity saving technology 引言在电力系统中配置无功功率补偿装置，可以有效的提高系统的功率因数，增加系统出力，降低网络损耗，改善电能质量。
从而给电力系统创造良好的运行环境，更好的维持电网结构的有序运行。
1有功功率和无功功率的区别在直流电路中,从电源输送到电器(负载)的电功率,是电压与电流的乘积,也就是电气设备实际所吸收的功率。
在交流电路中,由于电阻和电抗(感抗和容抗)同时存在,电源输送到电器设备的电功率并不完全做功,因为其中有一部分电功率(电感和电容所储存的电能)仍能回输到电源。
实际为设备所吸收的电功率叫有功功率。
无功功率比较抽象,它用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。
无功补偿技术在变电站中的应用与优化
无功补偿技术在变电站中的应用与优化现代电力系统中，无功补偿技术被广泛应用于变电站中，以提高电力传输的效率和稳定性。
本文将探讨无功补偿技术在变电站中的应用及其优化措施。
一、无功补偿技术的基本原理和作用无功补偿技术是通过对电力系统中的无功功率进行调整，以改善系统的功率因数和电压稳定性。
在变电站中，无功补偿技术主要通过电容器和电抗器两种设备来实现。
电容器可提供无功电流，从而提高系统的功率因数；电抗器则可吸收多余的无功电流，以维持系统的电压稳定。
通过合理配置这些设备，可以减少电能损耗、提高电力系统的功率因数，进而提高供电的质量。
二、无功补偿技术在变电站中的具体应用1. 电容器组的应用电容器组是无功补偿技术中常用的设备之一。
它通过连接在电网中并与变压器并联，提供所需的无功功率。
电容器组的应用可以有效改善系统的功率因数，并减少传输过程中的电能损耗。
此外，电容器组还可用于提高系统的电压稳定性，减少电压波动对用户设备的影响。
2. 电抗器的应用电抗器是无功补偿技术中的另一个常用设备。
它通过对多余的无功功率进行吸收，以维持系统的电压稳定。
在变电站中，电抗器主要用于控制电网中的无功功率流动，减少无功功率的积累，提高系统的功率因数。
此外，电抗器还可用于抑制电网中的谐波，并减少变压器和其他设备的过热风险。
三、无功补偿技术在变电站中的优化措施为了进一步提高无功补偿技术在变电站中的效果，以下是一些优化措施的建议：1. 精确测量与计算在应用无功补偿技术之前，需要进行精确的功率测量与计算，以确定所需的无功补偿容量和设备的配置方案。
通过准确的测量与计算，可以有效避免过量或不足的无功补偿，提高系统的补偿效果。
2. 可调无功补偿设备的应用可调无功补偿设备，如可调无功电容器和可调无功电抗器，可以根据系统负荷变化情况进行调整。
通过动态地调整补偿设备的容量和响应速度，可以更加灵活地控制系统的无功功率流动，提高变电站的运行效率和稳定性。
3. 智能控制和协调管理在变电站中，应用智能控制技术和协调管理方法可以实现无功补偿设备的自动化控制和远程监控。
无功补偿的作用和原理
无功补偿的作用和原理无功补偿是电力系统中的一项重要技术，其作用是改善系统的功率因数，提高电能的利用效率。
本文将介绍无功补偿的作用和原理，并探讨其在电力系统中的应用。
一、无功补偿的作用1. 改善功率因数：功率因数是衡量电能利用效率的重要指标之一，它反映了电能的有功和无功成分之间的比例关系。
功率因数越低，表示系统中消耗的无功功率越多，而功率因数的提高可以减少这部分无功损耗。
通过无功补偿，可以实现功率因数的调整，将系统中的无功功率减少至最小。
2. 提高电网稳定性：无功补偿可以调节电力系统中的电压和无功功率的平衡，提高电网的稳定性和可靠性。
在发生大规模负载波动或故障时，无功补偿装置能够及时响应并自动调整，以确保电压的稳定运行。
3. 降低线路损耗：电力系统中的无功功率流动会导致线路的电压降低和电流增大，从而使线路的损耗增加。
通过无功补偿，可以有效抑制无功功率的流动，降低线路的损耗，提高输电效率。
二、无功补偿的原理1. 电容补偿：电容补偿是通过并联连接电容器来提供无功功率的补偿。
电容器呈现负电阻特性，在电网系统中，通过将电容器与负载并联连接，可以补偿系统中的感性无功功率，提高功率因数。
通过控制电容器的开关，可以实现无功补偿的自动调节。
2. 电感补偿：电感补偿是通过串联连接电感器来提供无功功率的补偿。
电感器呈现正电阻特性，在电网系统中，通过将电感器与负载串联连接，可以补偿系统中的容性无功功率，提高功率因数。
与电容补偿相比，电感补偿的响应速度较慢，但在一些特殊的情况下具有更好的补偿效果。
3. 静态无功发生器：静态无功发生器（SVC）是一种通过电子元件实现无功补偿的装置。
SVC采用可控硅等器件来实现无功功率的快速补偿，具有响应速度快、补偿能力强的优势。
SVC常用于大规模电力系统中，能够准确、可靠地调整系统的功率因数和电压。
综上所述，无功补偿在电力系统中具有重要的作用，它能够改善功率因数，提高电网稳定性，降低线路损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新时期无功补偿技术在电气自动化中的应用研究
摘要：近年来，我国电力行业的快速发展已经达到一个新的高度，同时科学技
术的快速发展也使我国电气自动化发展非常迅速。在新时期背景下，无功补偿技
术作为电气自动化营中的重要技术，它对于节约能耗和降低自动化过程的无功功
率具有重要的作用。
关键词：新时期无功补偿技术；电气自动化；应用
引言
我国电气行业在最近几年发展非常迅速，为我国经济建设做出杰出贡献，在
我国科技迅速发展的大前提下，电气自动化技术以及相关设备被用于社会生活中
的各个行业，同时推动了我国社会经济的发展。在电气自动化技术中最重要的一
项技术莫过于无功补偿技术，无功补偿技术的功能主要是通过利用电气自动化的
性能特征，对系统进行优化，从而达到减少电力损耗的效果，让电力的御用达到
最佳的效果，同时也保证了电气系统的相对安全性。
1电气自动化中无功补偿技术的概念、功能和意义
1.1电气自动化中无功补偿技术的概念
无功补偿技术作为电气自动化系统中的重要组成部分，它在提高电力系统的
稳定性和安全性上发挥了重要的作用。无功补偿技术系统主要包括：输电系统信
号检测采集系统、系统参数调节元件、补偿情况判断识别元件，输出电路以及电
容器投入和切除判断装置等。电气自动化无功补偿技术系统通过上述元件、装置
和子系统的有机组合就形成了无功补偿体系。
1.2电气自动化中无功补偿技术的功能和意义
传统的电气自动化运输和传递系统中存在电器设备功耗大、电量损耗大和输
电整体效率低等缺点，随着无功补偿技术的产生和引用，它给整个电气自动化系
统带来了翻天覆地的变化。无功补偿技术大幅度提高了输电的效率和质量，大大
降低了电能的损耗，这对于电气自动化系统来说具有深远的意义，同时也给老百
姓的生活带来了很大的便利。在传统的电气自动化输电系统中，普遍存在三相输
电负载不平衡的问题，无功补偿技术的引入可以有效平衡三相输电的额定功率，
这对于改善电力系统的整体性能和提高电器设备抗干扰能力具有重要的意义。另
外，传统的电气自动化输电系统中，高压和低压电网瞬间电流是比较不稳定的，
运用无功补偿技术可以改善高压电网和低压电网的稳定性和可靠性，从而使我们
的电气自动化系统在更加安全的条件下运行，这对于我国的电气自动化事业提供
了足够的安全保障。
2无功补偿技术在电气自动化中应用的基本要求
2.1变压器容量、数量与电动机的选择
无功补偿技术在电气自动化中应用的要求较高，对发动机和变压器以及其他
设备都有较高的标准，而且，在电力系统中要想使无功补偿技术的作用发挥到最
大，就应该使线路的感抗有所降低。如果在使用过程中发现相关设备的生产条件
不符合当下的使用标准的时候，就应该用同步电机来保证用电单位电力系统的自
然功率因素。
2.2平衡性原则
无功补偿技术中的平衡性原则一般有以下两点，第一，在对低压无功负荷进
行补偿时应该采用低压电容器。第二点，在用电设备承担负荷相对平衡及移动次
数较多的时候，并且内部无功计算或者是负荷不小于100KV时应该利用无功补偿，
而且这时候还应该引进自动补偿装置。
3新时期无功补偿技术在电气自动化中的应用策略
3.1深入研究无功补偿技术在实际应用的主要方向和方式
在电力系统中有时会出现一些无功功率，而这种现象的出现主要是受到相关
设备功率的干扰。在电气自动化中，AT供电是里面最普遍的一种进行无功补偿的
方法，因为AT供电是利用晶体管电子开关对对电容进行控制，同时也是采用
Scott变压器作为主要设备。AT供电方式很适合对长线路中出现的负序电压问题
的解决，所以是我国使用比较广泛的一种无功补偿方式。
3.2异步发电机中应用无功补偿技术
要想发挥异步发电机的应用效果，在实验室内对其进行模拟试验操作，需要
对电参量进行验证，从而准确判定发电系统的高功率因数。
3.2.1建立试验平台
结合电路图可知，试验对象选取的是2.2kVA发电机，三组四极笼型异步电机
进行模拟，补偿电容为11组，第1组~第10组利用电容参数为500VAC、50Hz、
CBB60以及4μF；第11组利用补偿电容为500VAC、50Hz、CBB60以及2μF。在试
验过程中，调节三相调压器能有效模拟电网电压变化，在调整原动机转速的基础
上，就能保证异步机能够输出差异化功率，也为试验效果全面调节奠定基础。
图1试验平台电路示意图
3.2.2无功补偿试验
对异步电动工作中的电动状态和发电状态予以统筹监督和管控，并且对不同
运行点异步电动补偿前后的动率因数予以统筹监督，集中对补偿前后的功率因数
进行记录和统计，有效对异步电机补偿前后功率因数的变化展开系统化控制通过
试验可知，异步电机在110%额定电压系统中，要从电网吸收无功功率，且整体
效果较为明显，相应的励磁电流的增加也会导致功率因数出现降低的问题，这就
会增加补偿电容器的投入，甚至会导致电压数值不断增高，相应的磁通密度增大，
较高的磁通密度会导致电机损耗，使得电机效率出现降低，整个异步电机发电量
也会随之减少，不能满足节能需求。因此，需要借助专用的异步发电机，发挥高
性能指标的应用机制，确保波动能对性能产生较小的影响。
3.3在真空断路器中的应用
利用无功补偿技术对固定滤液器和合闸管调节电抗器进行结合。使其形成一
种无功补偿装置。在实际应用中能够使滤液器中的无功补偿所产生的电流始终处
于一种平衡状态，还可以在短暂的时间内结合系统以及内部电压对系统进行无功
补偿操作，也可以避免一些能量损耗，但在实际应用过程中还存在一些技术性的
问题，如会形成谐波。
3.4重视电气自动化无功补偿技术应用中的共性问题
在新时期背景下，无功补偿技术在电气自动化的过程中，除了需要革新自己
的技术水平，还需要重视无功补偿技术在其中的应用共性问题，因为无功补偿技
术的革新是需要一定研发和改善的时间周期的，所以在下一代无功补偿技术到来
之前，我们可以通过重视和有效解决部分它的应用共性问题，都是可以提高无功
补偿技术在电气自动化过程中的应用效率的。但是无功补偿技术在变电站的建设
和运行过程中，是需要经过很长的输电线的传输的，在这个过程中，无功补偿技
术能够通过调节输电上的分配电量的容量，在220kV的变电压环境下，只有无功
补偿设备中的电容器可以将这些饱和态的电量进行稳定储存和平稳运输，并且保
证了整个的有效影响因子最高到了0.99。这样在一个无功补偿技术革新的周期之
内，可以有效地延长电气自动化设备系统的运行效率。
结语
随着我国科学技术的不断强化，国家经济水平的提高，在相关技术人员的努
力之下，无功补偿技术逐渐走向成熟。本身电气自动化设备中就有很多繁琐的元
素，而且也是千变万化的，因此，开发研究无功补偿技术是非常有必要的，同时
也是电气自动化技术发展的必然结果。无功补偿技术极大的提高了电力系统的运
行效率，良好的控制了电力系统中存在的较大的电力损耗问题。所以我们应该重
视无功补偿技术的发展，同时不断研究完善相关技术，结合实际的系统环境制定
一套有效的方案，使电气自动化技术中的无功补偿技术的作用最大化。
参考文献:
[1]王玲.电气自动化中无功补偿技术的应用研究[J].新技术新工艺，2015（5）：
93-95.
[2]李凯.浅谈电气自动化中无功补偿技术的应用[J].中国高新技术企业，2014
（20）：49-50.
[3]侯静，崔丽蓉.无功补偿在电气自动化中的应用研究[J].中国科技纵横，2012
（12）：19.
[4]李晓凤，郝敏.无功补偿技术在电气自动化中的应用[J].神州旬刊，2011
（7）：26.
