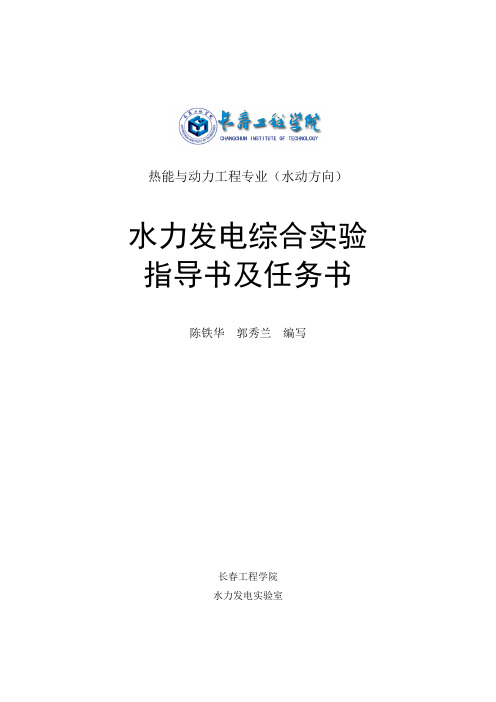

水力发电综合性实验指导书(本科)
1．A1 电源盘 A1 电源盘为所有控制系统提供交直流 220V、直流 24V 电源。直流 24V 可提 供 50A 的电流输出，直流 220V 可提供 30A 的电流输出，交流 220V 可提供 60A 的 电流输出。 2．A2 励磁调节器盘 励磁调节器的主要功能是在机组并网前自动调解发电机的端电压，在机组并 网后根据需要调整发电机的无功功率，机组甩负荷后能迅速将机端电压降低到安 全的数值。在并网前后均可选择手动控制功能，进行手动调整。 3．A3 调速器盘（调速器电气柜） 调速器的主要功能是在机组并网前自动调整发电机电压的频率，跟踪系统电 压的频率，在机组并网后调整发电机的有功功率。机组甩负荷后迅速将导叶关到 空载或零，保证发电机不过速。在并网前后均可选择手动控制功能，进行手动调 整。 4．A4 继电保护盘 继电保护装置主要功能是保护发电机和变压器的安全运行，其中设有发电机 过流保护，转子一点接地保护，过电压保护，变压器差动保护，失磁保护等。在 发生事故或故障时，自动跳闸或报警。 5．PLC 控制盘 PLC 控制盘是机组控制的中心，主要完成机组的开停机、负荷调整、状态转 换等操作与控制，完成机组的自动准同期并列，显示各断路器的开关状态等。 正面第一单元：安装有同期装置（DIS－2CM）、同期启动按钮、同期转换开 关、同期停止按钮。 正面第二单元：安装有按钮及指标灯。 正面第三单元：安装有 PLC 可编程控制器（ORMON－CJ1M），分上下部分。 上部分基本单元为一个电源模块（PA205R）、CUP 模块（CJ1M－CPU13）、I/O 驱动 模块（IC101）、三个 I/D 模块（I/D231）、两个 O/D 模块（O/D231）及一个上位
6
水力发电综合实验
6.2 开机前的准备工作
水电厂计算机监控系统试验验收规程
水电厂计算机监控系统试验验收规程水电厂计算机监控系统试验验收规程为了确保水电厂计算机监控系统的正常运行和稳定性，特制定本规程，以规范试验验收工作，保障试验验收的顺利进行。
一、试验验收的目的本次试验验收旨在验证水电厂计算机监控系统的功能和性能是否符合要求，以便于生产操作和维护使用。
二、试验验收的原则1.试验验收应按照设计要求进行，保证试验数据真实、准确、可靠。
2.试验验收应分阶段进行，按照测试计划依次完成，每个测试阶段都要进行封闭测试。
3.试验验收应由专业技术人员进行，保证测试结果可靠性。
4.试验验收结果应尽可能符合设计要求，如遇不合需要及时记录并提出修改意见。
5.发现问题应当及时处理，及时记录、处理、反馈验收人员和工作组织者。
三、试验验收的内容1. 功能测试：测试系统的可靠性、正确性、实时性、冗余性等主要功能，包括数据采集、数据分析、数据处理等方面。
2. 性能测试：测试系统的整体性能，包括运行速度、响应速度、数据处理速度等方面。
3. 系统稳定性测试：测试系统的稳定性，包括系统异常处理能力、备份处理能力、系统恢复能力等方面。
4. 安全测试：测试系统对内部和外部攻击的抵御能力，包括系统密码安全、用户身份认证、攻击检测等方面。
5. 用户操作测试：测试系统的用户友好性、操作简易性，包括界面设计、用户手册等方面。
四、试验验收的流程1. 概要设计和详细设计阶段完成后，项目负责人制定试验计划，并组织验收人员和技术人员进行方案审核。
2. 设备集中就位后，进行硬件开箱验收，检查设备的安装、接线是否正常，并对系统的环境进行评估。
3. 编写测试用例和测试脚本，进行软件硬件集成测试，确保系统各部分协同工作正常。
4. 对测试用例进行封闭测试，评估测试结果，进行缺陷记录和问题分类，如有问题及时记录并提交至技术组织者。
5. 解决问题后进行集成测试，验证解决问题的正确性并进行验证测试。
6. 正式测试和验收，验收之前需要进行准备工作。
PS-5G 型电力系统综合实验系统设备 说明书
电力系统综合实验系统设备使用 说明书PS-5G 型电力系统微机监控试验系统 使用说明书编写人：刘永强审核人：聂汉平电气工程课程组 二〇〇六年七月-目概 述 第一章录........................................................ 1 一次系统构成 .............................................. 3（一）综合自动化试验台特点.......................................................................... 3 （二）电力网的构成.......................................................................................... 3 （三）电力网的结构特点.................................................................................. 4 （四）主电气设备的设计参数.......................................................................... 5 第二章 试验操作台和无穷大系统 .................................... 7 （一）电源开关的操作...................................................................................... 7 （二）无穷大系统的操作.................................................................................. 7 （三）输电线路与短路实验操作...................................................................... 8 （四）发电机并列和解列.................................................................................. 9 （五）联络变压器和负荷的操作.................................................................... 10 （六）操作注意事项........................................................................................ 10 第三章 电力网的监测 ............................................. 12 （一）测量系统的配置.................................................................................... 12 （二）多功能电量表的性能............................................................................ 13 （三）多功能电量表的基本操作.................................................................... 14 第四章 微机监控系统 ............................................. 17 （一）监控系统的配置.................................................................................... 17 （二）监控软件简介........................................................................................ 18 （三）主界面操作............................................................................................ 18 （四）发电机界面操作.................................................................................... 22 （五）软件使用................................................................................................ 25 附录一：电力系统微机监控台外形图 附录二：试验台台面布置示意图长江大学电信学院自动化系电气课程组PS-5G 型 电 力 系 统 微 机 监 控 试 验 系 统概述PS-5G 型电力系统微机监控试验台是一个高度自动化的、开放式多机电力 网综合试验系统，它建立在 WDT-Ⅲ型电力系统综合实验平台的基础之上，将 多个实验平台联接成一个大的电力系统， 并配置微机监控系统实现电力系统 “四 遥”功能。
水电厂计算机监控系统出厂试验大纲
水电厂计算机监控系统出厂试验大纲简介本文档旨在为水电厂计算机监控系统的出厂试验提供大纲。
出厂试验是确保计算机监控系统在安装、调试和运行之前满足规定要求的一项重要测试。
本大纲将介绍试验的目的、范围、测试方法、流程和验收标准，以确保系统的可靠性和稳定性。
目的本次出厂试验的主要目的是：1.验证计算机监控系统的功能是否正常；2.检查系统的稳定性、可操作性和可靠性；3.确保系统能够满足设计要求和技术规范。
范围出厂试验的范围涵盖以下方面：1.硬件设备：包括计算机、服务器、网络设备等；2.软件系统：包括操作系统、监控软件、数据采集软件等；3.功能测试：验证系统各项功能是否正常运行；4.性能测试：测试系统在不同负载下的性能表现；5.可靠性测试：测试系统的稳定性和可靠性；6.安全性测试：验证系统的安全性和防护措施。
测试方法出厂试验将采用以下测试方法来评估系统的性能和功能：1.功能测试：对系统的各项功能进行测试，包括但不限于实时监控、报警管理、数据采集和存储等；2.性能测试：通过模拟实际工作负载，测试系统在不同负荷下的响应时间和处理能力；3.可靠性测试：运行系统一段时间，观察系统是否产生错误、崩溃或其他异常情况；4.安全性测试：测试系统的安全性，包括攻击检测、权限管理、数据加密等。
测试流程出厂试验将按照以下流程进行：1.系统准备阶段：–根据用户需求，配置系统硬件和软件；–安装和配置操作系统、监控软件和数据采集软件。
2.功能测试阶段：–启动系统，并进行实时监控；–测试系统的报警管理功能；–进行数据采集和存储测试。
3.性能测试阶段：–模拟不同负载条件，测试系统的性能表现；–测试系统在高负荷下的响应时间和处理能力。
4.可靠性测试阶段：–运行系统一段时间，观察系统是否产生错误、崩溃或其他异常情况；–测试系统的恢复能力和故障处理能力。
5.安全性测试阶段：–测试系统的安全性，包括攻击检测和数据加密；–验证系统的权限管理和访问控制。
水力机电设备现场试验作业指导书
水力机电设备现场试验作业指导书1、目的为保证我公司承接的水电站现场试验项目满足质量要求、测量数据准确、按时提交，特制定本作业指导书。
2、范围适用于我公司机组运行保障部承接水电站现场试验项目的设计、现场安装、试验全过程。
3、职责3.1 运行保障部按照合同，负责编制水电站现场试验《试验大纲》。
3.2 机组运行保障部负责全程监视合同履行进度，负责组织仪器设备和原材料采购。
3.3 根据合同，项目部/组负责试验流程的设计；制定《采购清单》交采购人员采购；对需要内部开展加工的制定《加工通知单》，由项目部/组完成加工。
严格按照本作业指导书开展检验、现场安装、调试，确保按要求完成试验。
项目部/组负责根据顾客相关文件（设计图纸和技术要求）完成试验测点的安装布置与试验结果的提交，并认真做好试验过程监控。
3.4 机组运行保障部质量管理室按进货检验要求开展进货检验/验证，并按照本作业指导书对产品开展检验或试验。
4、工作程序工作流程见流程图。
4.1 设计控制设计控制按《设计和开发控制程序》的要求开展。
4.1.1 科技质量部根据项目合同文件，编制《项目任务书》。
对时间紧急的项目，市场发展部接到顾客中标通知后，立即通知（含通知）科技质量部，并将投标文件的技术部分交与科技质量部，科技质量部据此编制项目任务书。
4.1.2 机组运行保障部接收《项目任务书》后，指定项目负责人和项目部/组成员，项目负责人组织编写《项目计划》，项目部/组应按《设计与开发控制程序》开展设计与开发输入评审，并填写《设计和开发输入评审表》，编写总体设计（实施方案）。
4.1.3 对新制定的试验方案或试验项目，应编制相应的质量计划，质量计划由主管副总经理审批，本事业部严格执行。
4.1.4 总体设计（实施方案）由部门经理审核，机组运行保障部的质量管理室负责组织总体设计（实施方案）评审，产生《设计评审报告》。
4.1.5 与顾客的历次设计联络会应形成纪要，并归档。
4.1.6 项目部/组根据合同文件、项目任务书、评审通过的总体设计（实施方案）的要求，编制《加工通知单》及《采购清单》交生产加工组开展加工和采购人员采购。
微机保护实验指导书
实验一 输电线路的电流电压微机保护实验一、实验目的1、通过实验进一步理解电流电压联锁保护的原理、并掌握其整定和计算的方法。
2、掌握电流电压联锁保护适用的条件。
二、实验原理1、电压速断保护在电力系统的等值电抗较大或线路较短的情况下，当线路上不同地点发生相间短路时，短路电流变化曲线比较平坦，见图10-1所示的无时限电流速断保护。
电流速断保护的保护范围较小，尤其是在两相短路和最小运行方式时的保护范围更小，甚至没有保护范围。
在这种情况下，可以采用电压速断保护，而不采用电流速断保护。
在线路上不同地点发生相间短路时，母线上故障相之间残余电压Ucy 的变化曲线如图10-2所示。
从图中看出，短路点离母线愈远，Ucy 愈高。
其中：①表示最大运行方式下Ucy 变化曲线；②表示最小运行方式下的 Ucy 变化曲线。
电压速断保护是反应母线残余电压Ucy 降低的保护。
在保护范围内发生短路时，Ucy 较低，保护装置起动；在保护范围以外发生短路时，Ucy 较高，保护装置不起动。
如同电流速断保护一样，电压速断保护可以构成无时限的，也可以构成有延时的。
在图10-2所示的线路上，如果装有保护相间短路的无时限电压速断保护，它的动作电压Udx 应整定为k L d k cy K X I K U Udx )3(min .min.3==式中Ucy.min —— 最小运行方式下在线路末端三相短路时，线路始端母线上的残余电压；)3(min .d I —— 上述短路时的短路电流；X l —— 线路电抗；Kk —— 可靠系数，考虑到电压继电器的误差和计算误差等因素，它一般取1.1～1.2。
从图10-2可见，在最小运行方式下，电压速断保护的保护范围（Ib.min ）最大；在最大运行方式下，保护范围（Ib.max ）最小。
所以电压速断保护应按最小运行方式来整定动作电压，按最大运行方式来校准保护范围。
在线路上任何一点发生短路时，不论是三相短路还是两相短路，母线上故障相之间的残余电压是相等的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站微机监控实验
试验一水电站数字信号滤波处理
一、 实验目的
1.熟悉均值滤波方法
2.熟悉中值滤波方法
3.比较分析两种滤波方法的差异性
二、 实验原理
均值滤波：即对信号采用求取平均值方法替代原有数据。
中值滤波：对信号取其中间值作为真实信号。
三、 主要仪器及耗材
电脑、MATLAB 软件
四、 实验内容和步骤
原始信号：y=sin(2*t)+sin(10*t);
加噪信号：yy= sin(2*t)+sin(10*t)+noise;
时间幅值
源程序：
t=[0:0.02:100]
y=sin(2*t)+sin(10*t);
yt=wgn(1,5001,1)*0.8;
yy=y + yt;
figure(1)
plot(t,y,'r-')
hold on
plot(t,yy,'b-.')
grid
for i=1:500
f(i)=sum(y(10*(i-1)+1:10*(i-1)+10))/10;
end
figure(2)
plot(1:500,f,'r-')
for i=1:500
f1(i)=median(y(10*(i-1)+1:10*(i-1)+10));
end
for i=1:500
y1(i)=y(10*(i-1)+1);
end
figure(3)
plot(1:500,f1,'r-')
figure(4)
plot(1:500,y1,'r-')
五、数据处理与分析
原始数据
均值滤波数据
中值滤波数据
两种方法滤波结果表明：平均滤波结果与原始信号方差为0.59；而中值滤波结果与原始信号方差为0.62。
对于该噪声信号，平均滤波算法略优于原始滤波算法。
六、实验注意事项
方差的求解与比较
七、思考题
实验二水电站油温控制仿真系统建模
一、实验目的
1.了解水电站油系统功能；
2.熟悉水电站油系统监控主要作用；
3. 熟悉水电站油温控制系统建模方法
二、实验原理
油系统是水电站主要的辅助设备，发挥着绝缘、冷却和润滑等作用。
在机械部分，主要发挥冷却、润滑作用，对油温的监视，不仅可以直观的了解油系统、油质等变化情况，也可以推测机组运行情况。
基本原理：能量守恒定律，即冷油吸收等热量等于冷水从高温油中吸收的热量。
随着出油管阀门开度的不同，供油速度不同，供油量不同，温度变化也不一致。
三、主要仪器及耗材
电脑、MATLAB软件
四、实验内容和步骤
1.建立油温变化关系式（能量守恒关系式）
Q=kA△T
2.根据油温变化情况，利用simulink软件平台建立油温控制模型
3.利用上述模型分析，油温与阀门开度之间的关系。
五、数据处理与分析
上图为供油温度与阀门开度之间的关系，显然，随着方法开度的增加，供油温度在逐步降低。
另外，上图也表明，在电站工作中的冷却油温度大约在40-60℃之间，过高的温度将会导致油质劣化。
六、实验注意事项
Simulink建模中元件的选择
七、思考题
实验三水电站油温控制仿真系统动态特性分析
一、实验目的
1.熟悉油温控制的基本方法；
2.了解入口油温、冷却水流速、冷却水温度等条件对油温控制的影响
二、实验原理
基于能量守恒原理，分析入口油温、冷却水流速、冷却水温度等条件对油温控制的影响，以便于寻找最优的控制方案。
三、主要仪器及耗材
电脑、MATLAB软件
四、实验内容和步骤
1.变入口油温。
在保持冷却水量为28m3/s，冷却水温度为25℃的条件下，使入口油温从60℃阶跃升高到63℃，观察出口油温随时间变化的情况。
2.变冷却水温度。
在保持入口油温从60℃，冷却水温度为25℃的条件下，使冷却水量为28m3/s阶跃减少到18m3/s，观察出口油温随时间变化的情况。
3.变冷却水温度。
在保持冷却水量为28m3/s，冷却水量为28m3/s的条件下，使冷却水温度为25℃阶跃升高到28℃，观察出口油温随时间变化的情况。
五、数据处理与分析
Test1:代表步骤1
Test2:代表步骤2
Test3:代表步骤3
实验结果表明：在入口油温升高，或冷却水减少，或冷却水温度升高的情况下，出口油温随着时间的推移会有所升高，当最终油温会趋于稳态，且处于要求范围内。
综合对比可知，冷却水量为28m3/s，冷却水温度为25℃的条件下，入口油温从63℃等条件是较优的控制策略。
六、实验注意事项
七、思考题
实验四水轮机调速系统动特性试验
一、实验目的
1.了解调速系统常规动特性试验的接线
2.调速器动特性试验操作
二、实验原理
利用GTS-3型水轮机调速系统多功能试验装置开展调速器动特性试验分析，尤其是空载扰动试验。
三、主要仪器及耗材
GTS-3型水轮机调速系统多功能试验装置
四、实验内容和步骤
1.调速系统常规动特性试验的接线
(1) 将机组输出的频率信号(通常为引自机端电压互感器的残压信号，也可
以是齿盘测速装的输出信号经频率信号适配器) 接入到前置机的频率测
量通道1或 2；
(2) 将调速器导叶开度信号、蜗壳水压和发电机定子电流(信号)、轮叶开
度信号(如果有)、模拟信号分别接入(或经信号适配器接入)前置机互异
的任意模拟输入通道；
(3) 如果需要装置输出频率或模拟扰动信号，应将频率或模拟输出通道之一
的信号接至调速器的适当输入端子，如电网测频端子、随动系统输入端
子等。
2.调速器动特性试验操作
启动采样：点击“启动采样”按键，开始录制和显示某个动特性试验过程，其它有关按键和参数定义区域可能将暂时失效。
五、数据处理与分析
图中，红色代表机组频率波形，蓝色代表导叶开度波形，绿色代表蜗壳水压波形。
显然，随着导叶开度的裱花，不论是发电频率还是蜗壳水压力均发生波动现象，当导叶开度稳定之后，发电频率和蜗壳水压力也逐步达到稳定。
六、实验注意事项
多功能试验台的控制、接力器动作情况
七、思考题。
