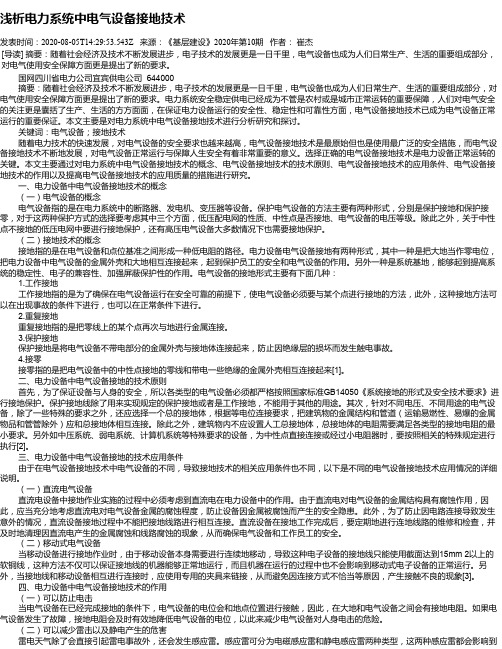

浅析电力系统中电气设备接地技术发表时间:2020-08-05T14:29:53.543Z 来源:《基层建设》2020年第10期作者:崔杰[导读] 摘要:随着社会经济及技术不断发展进步,电子技术的发展更是一日千里,电气设备也成为人们日常生产、生活的重要组成部分,对电气使用安全保障方面更是提出了新的要求。

国网四川省电力公司宜宾供电公司 644000摘要:随着社会经济及技术不断发展进步,电子技术的发展更是一日千里,电气设备也成为人们日常生产、生活的重要组成部分,对电气使用安全保障方面更是提出了新的要求。

电力系统安全稳定供电已经成为不管是农村或是城市正常运转的重要保障,人们对电气安全的关注更是囊括了生产、生活的方方面面,在保证电力设备运行的安全性、稳定性和可靠性方面,电气设备接地技术已成为电气设备正常运行的重要保证。

本文主要是对电力系统中电气设备接地技术进行分析研究和探讨。

关键词:电气设备;接地技术随着电力技术的快速发展,对电气设备的安全要求也越来越高,电气设备接地技术是最原始但也是使用最广泛的安全措施,而电气设备接地技术不断地发展,对电气设备正常运行与保障人生安全有着非常重要的意义。

选择正确的电气设备接地技术是电力设备正常运转的关键。

本文主要通过对电力系统中电气设备接地技术的概念、电气设备接地技术的技术原则、电气设备接地技术的应用条件、电气设备接地技术的作用以及提高电气设备接地技术的应用质量的措施进行研究。

一、电力设备中电气设备接地技术的概念(一)电气设备的概念电气设备指的是在电力系统中的断路器、发电机、变压器等设备。

保护电气设备的方法主要有两种形式,分别是保护接地和保护接零,对于这两种保护方式的选择要考虑其中三个方面,低压配电网的性质、中性点是否接地、电气设备的电压等级。

除此之外,关于中性点不接地的低压电网中要进行接地保护,还有高压电气设备大多数情况下也需要接地保护。

(二)接地技术的概念接地指的是在电气设备和点位基准之间形成一种低电阻的路径。

关于电气安装接地施工技术论文

关于电气安装接地施工技术论文

关于电气安装接地施工技术的探讨摘要:为了避免建筑物可能遭遇的雷击或者漏电等现象,在施工过程中会采取相应的措施。

作者根据对他人文献的学习以及自己的累积的经验,分析了几种建筑电气安装接地技术,希望能够通过本文对从事本行业的相关人员提供一定的帮助。

关键词:建筑工程电气安装施工技术中图分类号:tu761文献标识码: a 文章编号:1 引言当前国家在不断加大对于建筑用电设备和特种设备的监管力度,因为如果建筑电气设备一旦发生漏电、触电、火灾等大型安全事故,会对人民的生命和财产以及社会财富造成巨大损失。

因此,应把电气运行的安全性放在电气安装的首位,其中接地作为建筑电气的安全保障常用措施,在技术上还存在一定的瑕疵,需要相关的工作人员因应实际出现的问题来具体研究解决的方法,以保证建筑用电的安全性。

2接地的分类及功能接地就是利用金属作导体将电气设备的某部分与大地进行连接,其中直接与大地接触的埋入大地的部分称为接地体。

接地体本身又可以分为自然接地体和人工接地体两类。

接地线是将电气设备和接地体连接的金属导线。

整个接地装置包括接地体和接地线两部分,它的作用是限制接地设备的电位为零电位或者通过引下线将引下的雷电流迅速流散到大地土壤中去。

2.1系统接地。

系统接地也被叫做工作接地,这种技术较多应用于三相交流电力系统,其显著特点是可以最大限度的防止高压窜入低压。

因为和大地进行连接的是变压器低压中性点,因此可以很大程度上降低低压接电的触电风险。

2.2防雷接地。

所有电气设备和建筑物最常受的自然灾害是雷击。

因应这种情况现代接地技术常常将避雷针、避雷线、避雷器等防雷设备与大地连接,以防止由雷击产生意外造成的损失。

2.3保护接地。

作用是防止接地线或导体由于年久老化或失修等原因造成导体本身带电,例如有些电气设备的金属外壳、金属支架、接地线的金属管、电缆外部的金属保护层等而产生的接地方式。

保护接地通常用于低压系统中,因为其可以避免这类不带电金属外壳、管线等产生对地电压,进而避免危及人身安全和电气设备、建筑等安全,一般保护接地电阻应小于4ω。

电力系统中电气设备接地技术探究

电力系统中电气设备接地技术探究

电力系统中电气设备接地技术探究摘要:电气设备接地施工是电力系统的重要施工环节,提高电气设备接地施工技术对于电气系统的安全性具有非常重要的意义。

本文结合电力系统中接地装置的工作原理对接地装置施工技术控制进行研究,以提高电气设备的安全性。

关键词:电力系统;电气设备;接地装置;技术接地是对电气设备的保护形式,当建筑物或者电气设备遭受雷电攻击时候,通过防雷接地系统可以将雷电电流通过接地系统传入地下,进而起到很好的保护作用。

接地体和接地线路组成接地装置,接地体直接与土壤接触,接地线路与接地体、电气设备连接,通过接地装置可以将雷击产生的电流和电压导入大地中,减少雷击对电力系统中线路和电气设备的不利影响,从而保证电力系统能够正常运行。

下面对配电线路施工中接地装置施工技术进行分析,以期为电力企业提供一定的参考。

1接地装置工作机理简述接地保护装置主要包括零线接触保护和接地保护,前者在三相四线制线中应用较为广泛,主要将接地装置的中性点与电气设备外壳合理连接。

当中性接地点和露出的导电线路均带有电荷且发生碰壳时,相线和零线会出现短路的情况。

当短路电流达到规定值时,接地保护装置便会自动跳闸,从而达到保护的目的。

后者在三相五线制线中应用较多,是将电气设备露出的位置与大地合理连接。

通过安装接地装置,可以将避雷装置所接收的雷电通过地线引入到低下,进而分解了雷电电压,是整个防雷接地系统的重要一部分。

接地装置是连接避雷装置和电气设备的重要载体,分解电压和电流压力,因此接地装置的另一端连接的并不一定是避雷装置,还可以是某个固定的电气设备,通过连接接地装置,可以起到很好的接地保护作用。

当线路及电气设备均带有电荷且发生碰壳时构成回路。

当发生相关故障问题时,接地保护装置便会自动跳闸,进而规避相关问题带来的影响。

2电力系统中电气设备接地装置施工技术控制2.1严格把控接地材料接地材料的质量和性能对接地装置能否发挥其作用和效果有重要的影响。

为此,施工单位需要对施工过程使用的接地材料进行严格选择。

浅析电气设备接地在电力系统中的作用

浅析电气设备接地在电力系统中的作用

浅析电气设备接地在电力系统中的作用摘要:电气设备接地形式不正确的现象在电力系统较为普遍。

这种现象对电网安全运行和人身安全有较大危害和影响。

文中从工作实际出发,分析了电气设备有效接地的重要性和日常工作接地时应注意的问题。

关键词:电气设备;接地;电力系统;重要性。

电力系统是指发电、输电、变电、配电、用户所构成的网络。

电力系统电气设备的接地是否可靠有效,关系着电网运行安全和人身安全。

对安全、可靠、优质、长效供电起到了至关重要的作用。

电力系统为了保证电气设备的可靠运行和人身安全,无论在发电、供(输)电、变电、配电、都需要有符合规定的接地。

所谓接地,就是将供、用电设备、防雷装置等的某一部分通过金属导体组成接地装置与大地的任何一点进行良好的连接。

与大地连接点在正常情况下均为零电位。

(零电位通常指距接地体20m之外处。

但理论上的零电位是距接地体无穷远处。

)从电力系统中性点运行方式不同,接地分为两类:一类是三相电网中性点直接接地系统,另一类是中性点不接地系统(包括中性点经消弧线圈接地方式)。

采用中性点直接接地系统,发生单相接地故障时,短路电流很大,称大接地电流系统;采用中性点经消弧线圈接地或中性点不接地方式系统,发生单相接地故障时,短路电流很小,称为小接地电流系统。

目前在我国三相三线制供电电压66、35、20、10、6、3kv的高压配电线路中,一般均采用中性点不接地系统。

而110kv及以上的供电系统及供电电压为0.4kv的三相四线制低压配电线路,采用中性点直接接地系统。

从形式上接地又分为四种:工作接地、保护接地、保护接零、重复接地如下图所示:在上述供电系统中常用的电气设备,凡因绝缘损坏而可能呈现对地电压的金属部位,均应接地。

否则,该电气设备一旦漏电将对人有致命的危险。

现分析如下。

一、三相三线中性点不接地系统设备接地的作用在三相三线中性点不接地系统中,电网各相对地是绝缘的。

其所接用的电气设备,若没有采取保护接地,当电气设备绝缘损坏而漏电使金属外壳带电时,操作人员误碰漏电设备,故障电流将通过人体和电网与大地间的电容(绝缘电阻视为∞)构成回路,其接地电流大,而大小与电容的大小及电网对地电压的高低成正比,线路对地电容越大、电压越高,触电的危险性越大。

变电站的防雷接地技术(三篇)

变电站的防雷接地技术(三篇)

变电站的防雷接地技术变电站作为电力系统中的重要组成部分,其正常运行对于电力系统的稳定供电具有重要意义。

而雷电是导致电力设备损坏和电力系统故障的主要原因之一,因此,在变电站的设计和建设过程中,防雷接地技术是至关重要的。

一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施,在雷电侵袭时迅速引导雷电流入地下,减少雷电对设备和系统的损害。

其主要作用有以下几个方面:1. 接地安全:良好的接地系统可以防止雷电对设备和人员的危害,保证安全运行。

2. 电气设备的保护:合理的接地系统可以将雷电流迅速引到地下,避免雷击对设备造成直接或间接的损害。

3. 系统可靠性:优良的接地系统可以提高系统的可靠性,减少故障发生的可能性。

二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。

(1)接地电阻:接地电阻是指将接地极与大地相连的电阻。

它的主要作用是限制接地系统的电流在合理范围内,在雷击时减少对设备的伤害。

接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。

(2)接地极:接地极是将接地电阻埋设在地下的部分。

它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。

常用的接地极有水平接地极、竖直接地极和涂铜接地极等。

(3)接地网:接地网是由多个接地极和导线连接而成的网状结构。

它通过增大接地面积,降低接地电阻,提高接地的可靠性和稳定性。

接地网的布置要根据变电站的场地和设备的要求进行合理设计。

(4)接地体:接地体是指其他与接地系统有关的构造物,如金属结构、设备等。

接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。

2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。

常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。

其中,裸铜导线具有良好的导电性能和耐腐蚀性能,是较为理想的接地材料。

3. 接地设施的布置变电站的接地设施要合理布置,使得接地系统的电流均匀分布、电势降低,并减少相互干扰。

电气设备接地技术

浅谈电气设备的接地技术[摘要]将电力系统和电气设备的某一部分经接地线连接到接地极上,称为接地。

电气设备的接地部分则是正常情况下不带电的金属导体,一般为金属外壳。

电气设备接地装置由接地体和接地线组成。

与土壤直接接触的金属体称为接地体;连接电气设备与接地体之间的导线(或导体)称为接地线。

[关键词]电气设备接地中图分类号:f407.6 文献标识码:a 文章编号:1009-914x(2013)07-0038-011 接地的种类和目的(一)安全保护接地。

主要包括:为防止电力设施或电子电气设备绝缘损坏、危及人身安全而设置的保护接地;为消除生产过程中产生的静电积累,引起触电或爆炸而设的静电接地;为防止电磁感应而对设备的金属外壳、屏蔽罩或屏蔽线外皮所进行的屏蔽接地。

(二)系统接地。

这种接地给电路系统提供一个基准电位(参考电位),同时也可将干扰引走。

此种接地目的是为了抵制外部的干扰。

(三)防雷接地。

为防止雷电过电压对人身或设备产生危害,而设置的过电压保护设备的接地,称为防雷接地,如避雷针、避雷器的接地。

(四)重复接地。

在低压配电系统的系统中,为防止因中性线故障而失去接地保护作用,造成电击危险和损坏设备,对中性线进行重复接地。

系统中的重复接地点为:架空线路的终端及线路中适当点;四芯电缆的中性线;电缆或架空线路在建筑物或车间的进线处。

(五)防静电接地。

为了消除静电对人身和设备产生危害而进行的接地,如将某些液体或气体的金属输送管道或车辆的接地。

(六)屏蔽接地。

为防止电气设备因受电磁干扰,而影响其工作或对其他设备造成电磁干扰的屏蔽设备的接地。

2 接地的作用(一)防止电击。

人体阻抗和所处环境的状况有极大的关系,环境越潮湿,人体的阻抗越低,也越容易遭受电击。

接地是防止电击的一种有效的方法。

电气设备通过接地装置接地后,使电气设备的电位接近地电位。

由于接地电阻的存在,电气设备对地电位总是存在的,电气设备的接地电阻越大,发生故障时,电气设备的对地电位也越大,人触及时的危险性也越大。

电气设备接地技术在电力设备中的应用李林澎

电气设备接地技术在电力设备中的应用李林澎发布时间:2021-10-27T01:19:40.059Z 来源:《电力设备》2021年第8期作者:李林澎[导读] 电气设备接地技术的未来必将是更加简洁,有效,接地技术一直都是电气设备的关键部分。

无论采取何种施工作业技术手段在需要做好技术质量的把控上都是不可忽略的,在具体实践中不断的积累经验,使得在电气设备接地施工各个方面都获得进步。

李林澎(国网冀北电力有限公司迁西县供电分公司河北省唐山市 064300)摘要:电气设备接地技术的未来必将是更加简洁,有效,接地技术一直都是电气设备的关键部分。

无论采取何种施工作业技术手段在需要做好技术质量的把控上都是不可忽略的,在具体实践中不断的积累经验,使得在电气设备接地施工各个方面都获得进步。

关键词:电气设备;接地技术;电力设备;应用1电路系统接地技术的相关概述对接地技术进行分析可以得到最初是主要用于保护电力、电子设备免受到雷电方面的影响,通常来说是通过避雷针将雷电所发出的电流直接引流到大地,从而能够起到保护人身安全和建筑物。

近期,在电子技术方面,特别是电子技术的迅速发展,在电力系统或者电力电子设备的系统中仅考虑防雷与人身安全两方面已经不能够满足电力生产和电力设备的正常工作。

电力系统中的接地主要是通过接地线通过各种电气设备的金属部分与接地极相连。

这样可以减少对人体的电击情况,保证电力系统的正常运行。

因此,接地技术在电力系统中具有十分重要的意义。

比如,在通信系统中,各设备信号互联均需要一个参考地,电力电子设备的复杂多变化也使得通信信号频率不断地增加,所以在通讯系统中信号的互相干扰问题以及电磁互相干扰的一系列问题应该让我们足够重视起来,不然就会产生系统的严重安全性问题和稳定性均产生很大程度的影响。

因此,要将对不同接地技术的研究引起我们足够的重视以及研究,从而能够在传统避雷针建立的基础上对电力、电子设备的安全和稳定的运行提供保证。

工厂电气论文15篇

工厂电气论文15篇工厂电气论文:工厂电气工程设计中接地系统讨论[摘要]在工厂、车间内的低压配电系统中接地系统是重要的基础设施,接地系统的质量直接打算着工厂内电力系统、工艺设备能否稳定、平安、牢靠的运行的。

接地系统具有举足轻重的重要作用,本篇文章将对低压配电系统的接地型式进行阐述,并分析低压供配电系统设计中的接地系统的类型,以及在试验车间设计实例中所遇到的问题进行分析,盼望可以为相关的电气设计人员供应参考和借鉴。

[关键词]工厂;电气工程设计;接地系统;一、电源及用电设备的接地分类1、功能性接地1)工作接地依据系统运行的需要进行的接地,如电力系统的中性点接地。

2)信号电路接地设置一个等电位点作为电子设备基准电位2、爱护性接地1)爱护接地电气装置的外露电源导电部分,配电装置的构架,由于绝缘损坏有可能带电,为防止其危及人身和设备的平安而设的接地。

在设计中,用电设备的金属外壳采纳接地导线与接地体进行连接,这样的接地型式就是爱护接地。

2)爱护性接地其他类型爱护性接地还包括雷电防护接地、防静电接地、阴极爱护接地等。

3、磁兼容性接地保证器件、电路、设备或系统在其电磁环境中能正常工作,且不对该环境中任何事物构成不能承受的电磁干扰,为此目的所做的接地称为电磁兼容性接地。

进行屏蔽是电磁兼容性要求的基本爱护措施之一。

4、联合接地方式建筑物内的多个用于不同目的的接地系统,分开接地方式不同电位所造成严峻的担心全因素,不同接地导体间又有难以避开的耦合影响,引起相互干扰,因此产生了联合接地方式。

联合接地方式就是将电气的功能性接地、爱护性接地以及电磁兼容性接地与建筑物防雷接地采纳公共用的接地系统,并实施等电位联结措施。

接地装置的接地电阻必需按接入设备中要求最小值确定。

二、工厂电气工程设计中的接地系统类型工厂低压供配电设计中的接地系统主要有:IT接地系统、TT接地系统、TN接地系统。

1、IT接地系统IT接地系统中,供电线路不但没有中性线,也没有爱护线,因此,选择的用电设备只能是三相对称用电设备或额定电压为线电压的单相用电设备。

简论电力系统接地技术

简论电力系统接地技术 【摘 要】近年来,由于接地不良导致系统停运、设备损坏甚至威胁人身生命安全的例子很多。本文分析了电力系统统一接地网在现代电力生产中出现的问题,提出有关接地技术的解方案,提高电力系统的安全系数。 【关键词】接地技术;接地网;故障;解决措施 1.名词简释 接地:电气装置必须接地的部分与地作良好的连接;接地体:埋入地中并直接与大地接触的金属导体;接地线:电气设备接地部分与接地体连接用的金属导体;接地体和接地线总称为接地装置。 2.电力系统接地的分类 电力系统接地一般可分为3种,即保护接地、工作接地和保护接零。 2.1保护接地 电气设备的保护接地是指电气装置正常情况下不带电的金属部分与接地装置连接起来,防止在故障情况下引起人身安全的触电而将设备外壳接地。例如电气设备外壳接地、电气设备的二次回路接地、发电机的中性点接地等。保护接地是通过限制带电外壳对地电压(控制接地电阻的大小)或减小通过人体的电流来达到保障人身安全的目的。 当设备发生碰壳故障时,便形成单相接地短路,短路电流流经相线和保护接地、电源中性点接地装置。如果接地短路电流不能使自动开关跳闸时,漏电设备金属外壳上就会长期带电,也是很危险的。所以说,在电源中性点直接接地的系统中,保护接地有一定的局限性。 2.2工作接地 工作接地也叫系统接地,是为了保证电力系统在正常情况和事故情况下可靠地工作,而将电力系统中某一点进行接地,例如变压器中性点的接地、避雷针和避雷器的接地等。它的作用是保持系统电位的稳定性,降低系统的危险性。当配电网一相故障接地时,工作接地也有抑制电压升高的作用。 发电机中性点经接地变压器接地也是工作接地,它是为了发电机继电保护的需要而设计的。数字设备,例如微机保护、微机励磁装置、程控交换机的一些接地中部分是工作接地,部分是保护接地的范畴。 2.3保护接零 保护接零适用于电源中性点直接接地的三相四线制低压系统,为了保证维护安全而将用电设备的金属外壳与电源(发电机或变压器)的接地中性线作金属连接,并要求供给用电设备的线路,在用电设备一相碰壳时,能够以最短的时限可靠地断开电源的接地技术。凡由于绝缘损坏或其它原因而可能呈现危险电压的金属部分,除另有规定外都应接零。凡是由单独配电变压器供电的厂矿企业,应采用保护接零方式。 在接零系统中,零线仅在电源处接地是不够安全的。为此,零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引入车间或大型建筑物处,也要进行接地;或在屋内将零线与配电屏、控制屏的接地装置相连接,这种接地叫做重复接地。 保护接零能有效地防止触电事故,但稍不注意仍会引起触电事故。因此,采用保护接零需注意以下问题: (1)严防零线断线。当零线断开后时,接零设备外壳就会呈现危险的对地电压。所以一定要保护零线的施工及检修质量,零线的连接必须牢靠,零线的截面应符合规程要求。把系统内所有电气设备的外壳都与零线连接起来,构成一个零线网络,才能确保人身安全。 (2)严防电源中性点接地线断开。若电源中性点接地线断开,当系统中某处发生接地或设备碰壳时,都会使所有接零设备外壳呈现接近于相电压的对地电压,形成危险。这就需要加强检查,发现中性点接地线断开或接触不良时及时进行处理。 2.4 避雷线(针、器)接地 防雷接地这是为了让强大的雷电流安全导入地中,以减少雷电流流过时引起的电位升高。为防止雷击电力设备,在线路上装设有避雷线,在变电站和发电厂装有避雷针。其重要作用就是通过将雷电流引致避雷线或避雷针而保护周围的电力设备。避雷线的接地主要是通过线路的铁塔等接地体直接接地,以前在相当长的时期避雷线大多也与变电站的结网直接相连接。 避雷针的接地主要是通过避雷针直接与变电站和发电厂的地网直接相连接。在没有计算机技术的时代,所有的发电厂、变电站的接地网只有统一的接地网,即避雷针、避雷线、工作接地、保护接地等需要接地的设备都共用一个接地网。 3.出现的故障和解决措施 由于计算机技术在电力系统中应用,统一接地网的条件下出现了许多故障。以下是三个实例和解决问题的措施。 3.1雷击烧毁变电站龙门架 3.1.1出现故障:由于雷击某变电站龙门架被烧毁。经过工程技术人员分析,其原因是累计线路,较大的雷电流通过变电站的龙门架流入变电站的接地网时,龙门架过热而烧毁坍塌。 3.1.2解决措施:将避雷线与变电站的接地网分开接地,也就是将零值瓷瓶上的避雷线与变电站的接地分开,最好是避雷线在变电站不接地。如果确实需要在变电站接地,也可以单独设置避雷线的接地体,并且使用专用的接地引下线接入专用的接地体(网)。决不能通过变电站的龙门架将避雷线引人接地体,防止烧毁龙门架的现象再次发生。 3.2 雷电流入电网烧毁交换机主板 3.2.1出现故障:某发电厂程控机房程控交换机主板莫名烧毁。换几次主板仍出现这种现象,在一年的同一个季节连续出现了三次。经分析,可能由于当时是雷雨季节,而程控交换机的接地与防雷接地同接在发电厂的统一接地网上,由于雷电流流入接地网时,抬高了程控交换机的接地电位而将主板烧毁。 3.2.2解决措施:由于许多的保护数据的传输是通过程控交换机实现的,因此,应设置程控交换机的专用接地网。这样可以提高电力系统通信、继电保护数据传输、电力调度的可靠稳定性,进而提高电力系统生产的稳定可靠性。 3.3 接地不科学烧毁装置 3.3.1出现故障:微机继电保护和计算机控制技术在电力系统中被广泛应用,电力系统经常出现微机保护误动作或装置烧毁现象。最初分析认为是装置本身的质量原因造成的,在微机继电保护和计算机控制技术设备不断发展完善的条件下,也出现类似现象,尤其是那些只有统一接地网的发电厂和变电站。后电力系统工程技术人员和设备制造厂商以及研究人员的分析,原因也是由于微机继电保护装置和计算机控制技术装置的接地与防雷接地网直接相连所引起的。 3.3.2解决措施:设置微机保护和计算机控制装置的专用接地网。如果条件允许,还可以分别设置微机保护的专用接地网和计算机控制装置的专用接地网,这样会大大减少它们相互之间的干扰,提高微机保护和计算机控制装置的工作可靠性,进而提高电力系统生产的可靠和稳定。 4.结论 随着信息技术迅猛发展,统一接地网存在的缺陷越来越明显,运用先进的科学技术,逐步改善电力系统工作条件,提高安全使用保障,是电力工作的重点。上文通过对接地技术的介绍,提出将防雷接地网和其他接地网分开,若是条件允许,应专用的装置系统设置独立的专用接地网,打造一个安全、效率的电力工作环境。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电力系统中电气设备接地技术论文(11篇)篇1:电力系统中电气设备接地技术论文在电力系统中,接地装置是确保电气设备安全正常运行的关键,也是电气设备装置必不可少的一个关键的因素。

在建筑物以及一些变电站中,正确的进行电气设备接地的装置不仅能够保证电气设备安全有效的运行,还在一定的程度上对人身安全造成保护,让电力系统的运行在一个安全有效的状态下进行。

一、电气设备接地装置概述1.保护接地保护接地是专门为了保障人身安全,避免人体因为接触电而发生事故所设置的接地装置。

一般会对电气设备的金属外壳与大地连接中的电压限制在安全电压之内,让多余的电压通过电体传入大地,以此来保障人身安全。

比如一些电机、变压器的金属底座以及外壳;电气设备的传动专职以及交直流电电缆的框架、接线盒金属保护层等等,这些都属于电气设备的保护接地。

2.工作接地工作接地是为了保证电气设备的正常运行而设置的。

在设置中是将电力系统中的某一点进行接地。

在电力系统中比如有中性点直接接地、间接接地、屏蔽接地、零线重复接地以及一些防雷接地,这些接地都属于工作接地。

其中防雷接地时为了保证在有雷击的情况下保证设备运行以及人员安全,比如一些避雷针、避雷器等都属于防雷接地;重复接地则是在低压配电系统中出现的一种工作接地,是为了防止因中性线路故障而对人身以及设备造成的损害;而屏蔽接地则是为了防止电气设备在运行中由于受到电磁干扰而出现的运行受损或者是对设备造成危害而设置的接地装置。

二、电力系统的中性点接地方式直接接地和不接地。

直接接地系统供电安全性低,因为这种系统中发生单相接地故障时,接地点和中性点会形成回路,从而接地相的.短路电流会很大。

不接地系统单相接地时无上述现象,但是非故障相的电压会上升为原来的根号3倍,从而要求电气绝缘水平提高。

我国目前对110KV及以上电压级的系统采用中性点直接接地,35KV及以下电压系统则采用中性点不接地方式。

电力系统的中性点实际上是发电机和变压器的中性点。

我国电力系统目前所采用的中性点运行方式主要有三种,即:中性点不接地、中性点经消弧线圈接地和中性点直接接地。

采用前两种中性点运行方式的系统称为小接地电流系统;采用后一种中性点运行方式的系统称为大接地电流系统。

中性点运行方式的不同对系统运行的可靠性、设备绝缘、通信的干扰以及继电保护等均有影响。

中性点直接接地系统具备优点:不需任何消弧设备,减少设备投资,运行维护较简单。

发生单相接地时,由于中性点电位和非故障相对地电压不升高,主绝缘水平可以相电压为基准,降低了电网造价水平。

解决了接地点的间歇性接地电弧引起的系统过电压问题。

中性点不接地系统具备优点:系统发生单相接地故障时,电源线电压仍然对称,可继续运行,提高供电可靠性。

持续性电弧可能烧坏设备,引发相间短路扩大事故。

间歇性电弧将导致相与地之间产生弧光过电压,其值可达2.5-3倍相电压峰值,危及设备绝缘。

三、接地装置的技术要求3.直流设备的接地:由于直流电流的作用,对金属腐蚀严重,使接触电阻增大,因此在直流线路上装设接地装置时,必须认真考虑以下措施。

对直流设备的接地,不能利用自然接地体作为PE线或重复接地的接地体和接地线,且不能与自然接地体相连。

直流系统的人工接地体,其厚度不应小于5mm,并要定期检查侵蚀情况。

四、接地装置运行2.检查项目:检查接地装置的各连接点的接触是否良好,有无损伤、折断和腐蚀现象。

对含有重酸、碱、盐等化学成分的土壤地带应检查地面下500mm以上部位的接地体的腐蚀程度。

在土壤电阻率最大时(雨季前)测量接地装置的接地电阻,并对测量结果进行分析比较。

电气设备检修后,应检查接地线连接情况,是否牢固可靠。

检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好。

接地装置的接地电阻值不符合要求时的改进措施:增加接地体的总长度或增加垂直接地体的数量。

五、电气设备接地装置运行维护措施1.严格遵循电气设备接地装置要求在电气设备的接地装置中,有着一定的安装的要求。

所以在进行接地的时候,工作人员应该严格按照接地的要求来进行接地的装置,以保证接地的可靠性。

一般来讲,在变电所内的接地装置中,对于接地体应该水平的进行铺设,并且对于接地体的选用也应该严格按照长为2.5m、直径不小于12mm,厚度不小于4mm的标准来进行,并且在材料的选用方面也要注意,选用圆钢或者是角钢,让接地在材料选用上具有可靠性。

除了材料的选用,在接地的埋设也应该要按照规定,埋设的深度应该大于0.6m,以保证接地不受到冻土层的破坏。

2.提高电气设备接地装置人员专业素养在电力设备接地装置的运行以及维护中,少不了技术人员的参与,所以想要让整个电气设备的接地装置更加安全有效,那么就必须提高电气设备装置人员的专业素养,提升他们的安全装置意识。

对于装置人员来讲,要在接地中认真的观察电气设备及装置中存在的问题,对于一些电力设备的破裂、断线、漏电、烧焦等现象都要仔细的观察,以防止不正常运行问题的出现。

并且在认真观察的基础上还要充分的运用本身所具有的听觉、嗅觉等功能,对于接地装置的线路以及材料的安全进行实时的检查,通过用手触摸的方式等判断设备存在的缺陷与出现的异常等,更好的检测出电气设备接地装置运行中存在的问题。

3.加大电气设备接地装置运行维护力度电气设备接地装置的安全运行除了进行科学有效的装置之外,还应该做好平时的维护检查工作,及时的发现接地装置可能存在的问题,并在此基础进行及时科学的解决。

这就要求电力系统,在对电气设备进行检修的时候,不要忘记对接地装置的检修以及观察,查看其运行的情况,并且设置专门的维护人员来进行接地装置的维护,从而让整个电气设备接地装置的运行维护处于一个良性的循环系统中。

结语电气工程的自动化设计在建筑工程项目中占有关键地位,它的设计直接影响到整体建筑的性能。

随着建筑结构模式越来越快的向前发展,电气工程的自动化技术水平也应加快发展步伐,与现状建筑相配合,使建筑的电气系统更好的发挥作用,确保设备的安全顺利运行,从而社会经济的发展。

篇2:升压站电气设备接地技术要点论文目前,很多火力发电厂在升压站电气设备运行中已经创建了接地网络系统。

但是,未能针对接地系统进行合理的处理,难以提升接地网络的效果,影响了整体设备运行的稳定性与安全性,甚至出现无法解决的问题。

(1)升压站接地系统运行问题分析。

升压站接地系统的安全性会受到很多因素影响,不仅包含站外因素还包含站内因素。

此类安全问题威胁着火力发电站升压站设备的安全运行。

第一,在升压站建设的时候,由于电压高且电容量较大,在超高压大容量的情况下,会产生垂直阻抗现象,对接地网的安全性产生一定影响,导致表层压差均匀性降低。

此类问题主要因为升压站体积很大,存在较多电气元件,土壤面积不能满足接地网的使用需求。

当前我国火电项目中一般使用的扁钢材料电导率很大,磁导电率很小,因此,会产生安全性问题。

第二,在火力发电厂升压站实际建设的过程中,工业与生活用电量逐渐增加,每个区域的电高峰都在逐渐增多,而在各个区域土地使用量增加的情况下,升压站的占地面积减少,如果由于外部因素导致升压站的占地面积减少,这也就导致接地网的使用土地减少,出现升压与阻抗等问题,如果不能积极解决此类问题,将会引发人员伤亡事故问题,难以满足当前的发展需求。

(二)设计问题分析。

当前,在升压站电气设备接地系统设计的过程中,还在使用典型的跨步电、接触与接地组的电压值计算方式进行处理,依靠以往设计经验开展工作,不能及时发现接地系统的设计问题,难以采取针对性的设计方式提升整体电气设备接地网的运行效果,严重影响各方面工作效果。

在国家经济发展中,传统的升压站电气设备接地网设计方式已经不能满足安全发展需求。

首先,在管理工作中,未能针对故障电流进行合理的分析与管理,缺乏科学的控制方式。

其次,在电压管理工作中,没有形成良好的管理机制与模式,未能形成有效机制。

升压站电气设备的接地系统设计中,会受到高电压等级的跨步电压与接触电压因素影响,不能保证整体系统的合理设计与管理,无法针对电流位置等因素进行合理的管理。

同时,在管理工作中,没有全面考虑升压站的不安全因素,未能针对周围的元件与建筑物等进行科学处理,在电气设备与接地网之间相互影响的情况下,难以呈现现代化的设计管理模式。

在设计管理工作中,升压站电气设备接地技术的应用受到一定影响,不能保证接地技术的应用效果,甚至出现严重的问题,影响着各电气设备的安全性与可靠性。

另外,在实际管理工作中,没有创建合理的外界影响因素分析机制,未能针对具体的内容与要求进行全面管理,无法提升整体系统的建设与管理效果。

篇3:升压站电气设备接地技术要点论文在火力发电厂升压站中,电气设备通过接地线路接入到土层中,容易出现接地问题。

因此,在实际管理工作中,需针对电气设备的接地完整性进行检查,在发生故障的时候,可以分散电流两相,进入到土壤中,并保证跨步电压差在人体可以承受的安全范围之内,保证机械设备稳定性与人体的安全性,形成良好的管理机制。

同时,需科学开展接地电阻的数据测定工作,鉴别接地系统是否符合设计指标,形成升压站电气设备接地网络系统的参数分析机制。

在接地系统设计工作中,还需开展接地电阻的推测工作,了解推测数值与实际数值之间的差距,并开展合理的误差管理工作,通过验算与检验的方法提升接地电阻值的控制效果。

篇4:升压站电气设备接地技术要点论文在火力发电站电气设备接地技术实际使用期间,需遵循具体的技术原则,明确各方面要求与内容,确保在新时期发展背景之下,提升接地技术的应用质量,满足当前的发展需求。

具体表现为:第一,对于不同用途与电压的电气设备而言,如果没有特殊要求,就要设置总接地体,并根据电位的实际设计要求,开展金属构件等连接工作。

第二,在设计工作中,不可以将人工接地体设置在升压站内,应结合当前的接地体设计要求进行处理,以便于提升整体处理工作效果。

第三,应遵循安全性的原则,保证机械设备与人体的安全性,根据国家的电气设备接地技术标准实现保护接地工作目的,并针对地线情况进行合理分析,按照规定实现接地系统与保护系统的协调管理,全面提升整体结构的建设与设计水平,满足当前的需求。

第四,在火力发电厂升压站周围如果存在易燃易爆场所,在设置电气设备接地系统时,就应敷设跨接线,如果线路过电流保护属于熔断器,在设置各类模式时,就要针对动作安全系数进行严格管理与控制,确保断路器的运行效果。

对于接地装置而言,应针对干线与接地体连接点实际情况进行分析,确保建筑物两端可以与接地体合理的连接。

为更好的预防接地电阻测量期间出现火花事故问题,可在测量之前进行安全事故预测处理,保证更好的开展管理工作[1]。

篇5:升压站电气设备接地技术要点论文在火力发电厂升压站电气设备接地技术应用中,需结合当前的实际情况创建现代化的管理机制,满足当前的技术要求。

相关文档
最新文档
