频谱分析仪在高频电子线路实验的应用
实验报告模版4(频谱分析仪的使用)
华南理工大学实验报告课程名称射频电路与天线实验电信学院信息工程专业 3 班姓名学号实验名称频谱分析仪的使用实验日期指导教师一．实验目的（1）了解频谱分析仪的一般功能原理（2）初步使用AT5011频谱分析仪（3）用AT5011频谱分析仪分析测试简单的信号二．实验内容对简单信号（正弦信号）进行频谱分析测试三．实验步骤（1）打开AT5011频谱分析仪，按照第三部分的说明熟悉各个按钮的操作和用途。
（2）观察显示器上的“0频率”谱线。
（3）把AT5011设置为最大衰减量（40dB衰减器全部按下）和最宽扫频范围（1000MHz）.（4）按下图连接实验模板。
设备连接图（5）调节信号发生器输出800MHz，衰减10db的正弦信号（注意信号发生器上的显示不表示信号的输出功率），通过旋转标记（MARKER）旋钮来移标记频率对准示波管显示的信号谱线，由数字显示器上可读出频率，必要时可调节频谱分析仪的衰减量，逐步减小衰减量，到能清晰地看到信号谱线为止，并在表中记录数据。
功率可由示波管显示的信号功率幅度读出，示波管显示屏幕上纵向有八格，每格表示10 dbm，每格又分为5小格，每小格表示2dbm，顶格线为－27dbm，向下幅度依次减小，底格线为－107dbm，从显示屏幕上读取相应幅度后，还要加上频谱分析仪输入衰减量。
（6）逐步弹起频谱分析仪的衰减器，观察示波管屏幕显示的变化，注意勿超出频谱分析仪的测量范围之外。
（7）观察其二次谐波以及三次谐波分量，并记录数据。
因为超出频谱分析仪1G的测量范围，则必须连接频率扩展器，频率扩展器的作用时扩大测量的频谱范围。
测量高次谐波的设备连接图本实验设备提供2个频谱扩展器F1,F2：当被测频率在1G-2G之间时，使用F1，此时信号的真实频率为在频谱分析仪上显示的读数加上1GHz。
当被测频谱在2G－3G之间时，使用F2，此时信号的真实频率为在频谱为在频谱分析仪上显示的读数加上2GHz.。
（8）改变信号发生器的衰减量为3db，重复上述操作步骤（9）改变信号发生器的频率和衰减量，重复上述操作步骤（10）本实验采用的AT-801D频率合成信号发生器可输出两个不同频率的信号。
高频电子线路课程设计实验报告
高频电子线路课程设计报告班级姓名指导教师日期前言：课程设计是电子技术课程的实践性教学环节，是对学生学习电子技术的综合性训练，该训练通过学生独立进行某一课题的设计、安装和调试来完成。
学生通过动脑、动手解决若干个实际问题，巩固和运用在高频电子线路课程中所学的理论知识和实验技能，基本掌握常用电子电路的一般设计方法，提高设计能力和实验技能，为以后从事电子电路设计、研制电子产品打下基础。
本文设计了包括选频网络的设计、超外差技术的应用和三点式振荡器在内的基础设计以及振幅调制与解调电路的设计。
选频网络应用非常广泛，可以用作放大器的负载，具有阻抗变换、频率选择和滤波的功能；超外差技术是指利用本地产生的振荡波与输入信号混频，将输入信号频率变换为某个预定的频率的电路，主要指混频电路；三点式振荡器用于产生稳定的高频振荡波，在通信领域应用广泛；振幅调制解调都属于频谱的线性搬移电路，是通信系统及其它电子线路的重要部件。
在设计过程中查阅了大量相关资料，对所要设计的内容进行了初步系统的了解，并与老师和同学进行了充分的讨论与交流，最终通过独立思考，完成了对题目的设计。
实验过程及报告的完成中存在的不足，希望老师给予纠正。
目录摘要 (4)设计内容 (5)设计要求 (5)一、基础设计 (6)1、选频网络的设计 (6)2、超外差技术的设计 (9)3、三点式振荡器的设计 (11)二、综合设计：调幅解调电路的设计 (15)1、调幅电路的设计： (15)2、解调电路的设计 (20)结束语 (26)参考文献： (26)心得体会 (27)高频电子线路课程设计摘要本次课程设计主要任务是完成选频网络的设计、超外差技术的应用、三点式振荡器的设计这三个基础设计以及调幅解调电路的综合设计。
其中采用LC并联谐振回路实现谐振频率为8.2MHz,通频带为600KHZ的选频网络；对超外差技术原理进行了学习并针对其主要应用收音机进行详细的说明；对三点式振荡器的构造原则和主要类型进行简明扼要地介绍，采用电容串联改进型电容三点式振荡电路完成一定振荡频率的振荡器的设计；充分了解了调幅解调的原理并进行详细说明，在此基础上设计幅度调制和解调电路。
高频电子线路课程设计
电路设计与仿真
学生根据设计方案使用电路仿真软件进行电路设 计和仿真，验证设计的可行性和正确性。这一阶 段通常需要2-3周的时间。
撰写报告与答辩
学生完成实验后，需撰写课程设计报告，并根据 指导教师的要求准备答辩。这一阶段通常需要1-2 周的时间。
02 高频电子线路基础知识
高频电子线路的基本概念
信号频率
图表绘制
根据实际需要，绘制相应的图表，如电路原理图、波形图等，使报告 更加直观易懂。
文字表述
使用准确、简洁的语言描述设计过程和结果，避免出现技术性错误和 歧义。
报告提交
按照学校或课程要求，将设计报告提交给指导老师或相关部门进行评 审。
05 课程设计总结与展望
课程设计的收获和不足
01
收获
02
深入理解高频电子线路的基本原理和应用。
03
电容
在高频电路中，电容的作 用主要是隔直流通交流， 对高频信号呈现较小的阻 抗。
电感
电感在高频电路中的作用 主要是阻止高频信号通过， 对直流呈现较小的阻抗。
电阻
在高频电路中，电阻的作 用与低频电路相似，用于 限制电流。
高频电子线路的基本电路
调谐电路
调谐电路是高频电子线路中的基本电路之一，用 于选择特定频率的信号。
高频电子线路课程设 计
目录
CONTENTS
• 课程设计概述 • 高频电子线路基础知识 • 课程设计题目解析 • 课程设计实践 • 课程设计总结与展望
01 课程设计概述
课程设计的目标
01
掌握高频电子线路的基本原理和应用
通过课程设计，学生将深入理解高频电子线路的基本原理，包括信号传
输、放大、滤波等，并能够掌握其在通信、雷达、无线电等领域的应用。
频谱分析仪的原理和应用
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。
2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。
3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。
4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。
•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。

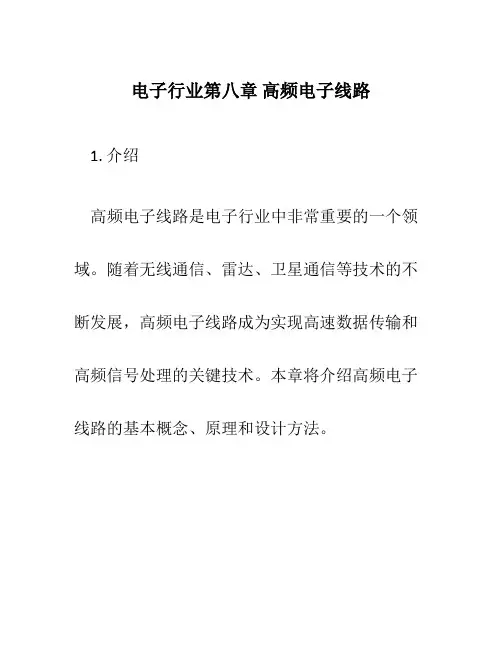

电子行业第八章 高频电子线路
电子行业第八章高频电子线路1. 介绍高频电子线路是电子行业中非常重要的一个领域。
随着无线通信、雷达、卫星通信等技术的不断发展，高频电子线路成为实现高速数据传输和高频信号处理的关键技术。
本章将介绍高频电子线路的基本概念、原理和设计方法。
2. 高频电子线路基础知识2.1 高频信号特性在了解和设计高频电子线路之前，需要了解高频信号的特性。
高频信号具有频率高、波长短的特点，其传输和处理方式与低频信号有很大的不同。
高频信号常常需要考虑传输线路的阻抗匹配、反射损耗、时延和信号衰减等问题。
2.2 高频器件高频器件是高频电子线路的重要组成部分，包括高频放大器、射频开关、电磁波滤波器等。
这些器件的特性和参数对高频电子线路的性能有重要影响。
本节将介绍常用的高频器件的工作原理和设计要点。
3. 高频电子线路设计3.1 传输线路设计传输线路是高频电子线路设计中的重要组成部分，用于传输高频信号。
常用的传输线路包括微带线、同轴线等。
在设计传输线路时，需要考虑传输线路的长度、宽度、层间介质材料等因素。
3.2 高频功放设计高频功放是一种能够放大高频信号的电路，常用于无线通信系统和雷达系统中。
高频功放的设计需要考虑放大器的增益、输出功率、稳定性等因素。
3.3 射频开关设计射频开关是一种能够在高频信号下进行开关操作的器件，常用于无线通信和雷达系统中的信号切换。
射频开关的设计需要考虑开关速度、插入损耗、反射损耗等因素。
3.4 电磁波滤波器设计电磁波滤波器是一种用于滤除指定频率范围内的电磁波的器件，常用于高频通信系统中的波段选择和干扰抑制。
电磁波滤波器的设计需要考虑滤波器的带宽、通带损耗、回波损耗等参数。
4. 高频电子线路仿真与测试高频电子线路的仿真和测试是设计和验证高频电子线路性能的重要手段。
通过仿真和测试可以评估高频电子线路的性能，并进行必要的优化。
本节将介绍常用的高频电子线路仿真软件和测试设备。
4.1 电磁场仿真软件电磁场仿真软件能够模拟高频信号在电磁场中的传播和相互作用，帮助设计师优化高频电子线路结构。
频谱分析实验报告
频谱分析实验报告频谱分析实验报告引言：频谱分析是一种用于研究信号频谱特性的方法，广泛应用于通信、音频处理、无线电等领域。
本实验旨在通过实际操作和数据分析，探索频谱分析的原理和应用。
实验设备与步骤：本次实验使用了频谱分析仪、信号发生器和电缆等设备。
具体步骤如下：1. 连接设备：将信号发生器通过电缆连接到频谱分析仪的输入端口。
2. 设置参数：根据实验要求，设置信号发生器的频率、幅度和波形等参数，并将频谱分析仪的参考电平和分辨率带宽调整到合适的范围。
3. 采集数据：启动频谱分析仪，开始采集信号数据。
可以选择连续扫描或单次扫描模式，并设置合适的时间窗口。
4. 数据分析：通过频谱分析仪提供的界面和功能，对采集到的数据进行分析和处理。
可以查看频谱图、功率谱密度图等，了解信号的频谱特性。
实验结果与讨论：通过实验操作和数据分析，我们得到了以下结果和结论。
1. 频谱分析原理：频谱分析仪通过将信号转换为频谱图来展示信号在不同频率上的能量分布情况。
频谱图通常以频率为横轴，幅度或功率为纵轴，可以直观地反映信号的频谱特性。
2. 不同信号的频谱特性：我们使用了不同频率和波形的信号进行实验，观察其在频谱图上的表现。
正弦波信号在频谱图上呈现出单个峰值，峰值的位置对应信号的频率。
方波信号在频谱图上则呈现出多个峰值，峰值的位置和幅度反映了方波的频率和谐波分量。
3. 噪声信号的频谱特性：我们还进行了噪声信号的频谱分析。
噪声信号在频谱图上呈现为连续的能量分布，没有明显的峰值。
通过分析噪声信号的功率谱密度图，可以了解噪声信号在不同频率上的能量分布情况。
4. 频谱分析的应用：频谱分析在通信和音频处理领域有着广泛的应用。
通过频谱分析，可以帮助我们了解信号的频率成分、噪声特性以及信号处理器件的性能等。
在无线电领域，频谱分析还可用于频段分配、干扰监测等工作。
结论：通过本次实验，我们深入了解了频谱分析的原理和应用。
频谱分析可以帮助我们理解信号的频谱特性，对于信号处理和通信系统设计具有重要意义。
超高频信号发生器的频谱分析技术研究与应用案例分析
超高频信号发生器的频谱分析技术研究与应用案例分析引言：超高频信号发生器是一种用于产生高频信号的仪器，广泛应用于无线电通信、雷达、卫星通信等领域。
频谱分析是对信号的频率分布和频率成分进行分析的方法。
本文将研究超高频信号发生器的频谱分析技术，并通过实际应用案例分析，探讨其在实际工程中的应用。
一、超高频信号发生器的频谱分析技术研究1. 频谱分析原理频谱分析是通过将信号进行傅里叶变换，将时域信号转换为频域信号，从而得到信号的频率分布情况。
在超高频信号发生器中，频谱分析是通过采集信号的幅度与频率信息，利用傅里叶变换等数学方法，将信号分解成一系列频率成分，并显示为频谱图。
2. 频谱分析仪器超高频信号发生器的频谱分析主要依赖于频谱分析仪器，例如频谱分析仪、频谱仪等。
这些仪器可以实时采集并显示信号的频谱图，提供了更直观和详细的频率分布信息。
3. 频谱分析技术发展随着科技的不断进步，频谱分析技术也在不断发展。
目前，主要应用于超高频信号发生器的频谱分析技术有窗函数法、峰值搜索法、谱线搜索法、相关法、功率谱法等。
这些技术在不同场景下有着不同的适用性和优劣势。
二、超高频信号发生器的频谱分析应用案例分析1. 电磁兼容性测试电磁兼容性测试是测试电子设备在电磁环境中的抗干扰能力的过程。
超高频信号发生器的频谱分析技术可以用于评估电子设备在不同频段的频谱特性，确定设备的辐射和敏感性能。
通过分析频谱图，可以找出设备在特定频段的辐射和敏感问题，并采取相应的措施进行优化和改进。
2. 无线电通信设备测试无线电通信设备的测试涉及到对信号质量、频谱占用、射频功率等方面的评估。
超高频信号发生器的频谱分析技术可以用于评估无线电通信设备的频谱特性，例如频率稳定性、频谱纯净度等。
通过分析频谱图，可以检测出频率漂移、频率不稳定和杂散支持等问题，并及时进行校正和优化。
3. 卫星通信系统调试卫星通信系统是现代通信业务的重要载体，而超高频信号发生器的频谱分析技术可以用于调试和优化卫星通信系统。
(工作分析)频谱分析仪工作原理和应用
（工作分析）频谱分析仪工作原理和应用频谱分析仪工作原理和应用《频谱分析仪工作原理和应用》原始文档本章除了说明频谱分析仪工作原理、操作使用说明之外，也将其应用领域范围作详细的介绍，尤其应用于天线特性的量测技术将有完整说明。
本章的内容包括：本章要点1-1概论1-2频谱分析仪的工作原理1-3频谱分析仪的应用领域实习一频谱分析仪1-1概论就量测信号的技术观之，时域方面，示波器为一项极为重要且有效的量测仪器，它能直接显示信号波幅、频率、周期、波形与相位之响应变化，目前，一般的示波器至少为双轨迹输出显示装置，同时也具有与绘图仪连接的 IEEE-488、IEEE-1394 或 RS-232 接口功能，能将屏幕上量测显示的信息绘出，作为研究比较的依据，但它仅局限于低频的信号，高频信号则有其实际的困难。
频谱分析仪乃能弥补此项缺失，同时将一含有许多频率的信号用频域方式来呈现，以识别在各个频率的功率装置，以显示信号在频域里的特性。
图 1.1 说明方波在时域与频域的关系，此立体坐标轴分别代表时间、频率与振幅。
由傅立叶级数(Fourier Series)可知方波包含有基本波(Fundamental Wave)及若干谐波(Harmonics)，信号的组合成份由此立体坐标中对应显示出来。
低频时，双轨迹模拟与数字示波器为目前信号时域的主要量测设备，模拟示波器可量测的输入信号频率可达 100 MHz，数字示波器有 100 MHz 与 400（或 500）MHz 等多种。
屏幕上显示信号的意义为横轴代表时间，纵轴代表信号电压的振幅，用示波器量测可得到信号时间的相位及信号与时间的关系，但无法获知信号失真的数据，亦即无法获知信号谐波分量的分布情况，同时量测微波领域(如 UHF 以上的频带)信号时，基于设备电子组件功能的限制、输入端杂散电容等因素，量测的结果无可避免地将产生信号失真及衰减，为解决量测高频信号上述的问题，频谱分析仪为一适当而必备的量测仪器，频谱分析仪的主要功能是量测信号的频率响应，横轴代表频率，纵轴代表信号功率或电压的数值，可用线性或对数刻度显示量测的结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱分析仪在高频电子线路实验的应用
“高频电子线路”课程是电子类和通信专业的一门专业基础课，该课程以电路分析、模电和数电课程为基础，具有一定的难度[1-4]。
在理论课程讲授过程中需要对各种信号的频谱进行分析，如在振幅调制部分需要分析AM、DSB、SSB三种信号的频谱及其区别，在功率放大电路中分析失真信号的频率成分，分析放大电路的幅频特性和相频特性等。
高频实验则是对理论的一个补充和证明，但是传统的高频实验中使用示波器来分析信号，是一种时域分析，学生对频域信号没有感性认识，与理论教学不能相呼应，因此在“高频电子线路实验”课程中引入频谱分析仪很有必要。
本文以频谱分析仪测量小信号参差调谐放大电路的幅频特性为例，说明频谱仪在“高频电子线路实验”中的应用。
1频谱分析仪
频谱分析仪是研究给定信号的频率分布和强度的工具，显示的横轴为频率纵轴为幅度，并可测量出频率和幅度的大小[5-7]。
频谱分析仪按照工作原理分为傅立叶式频谱分析仪和扫频式频谱分析仪。
傅立叶频谱分析仪是将被测的信号通过低通滤波器进行滤波，再通过模数转换器进行采样，采样后的离散信号保存在存储器中，再进行离散傅里叶计算，算出信号的频谱。
原理如图1所示。
FFT 频谱分析仪的工作原理导致其不适合脉冲信号的分析，以及AD转换器速度的限制，只能测量低频信号。
扫频式频谱分析仪又称为超外差式频谱分析仪，其工作原理是将被测信号经过衰减和滤波后，与可调的本振信号进入混频器混频转换成中频信号，经过带宽滤波器进行中频滤波，通过对数放大器对中频信号进行压缩，然后进行包络检波得到视频信号，为了平滑显示可以进行视频滤波，最后在显示器上显示。
扫频信号适用性广，操作方便，且具有扫频功能可以代替扫频仪的功
能，因此高频实验中使用的是带扫描功能的频谱分析，其原理框图如图2所示。
2频谱分析仪测量幅频特性
2.1小信号放大调谐放大电路的工作原理
小信号调谐放大电路的作用是有选择地对某一频率范围(本文中为10.7MHZ)的小信号进行放大，小信号电压值在μV～mV数量级附近，这种放大器对谐振频率f0及附近频率的信号具有最强的放大作用，远离f0的频率信号，放大作用很差，如图3所示。
小信号放大电路的技术参数主要有放大倍数、通频带和矩形系数[8]。
放大倍数表示高频小信号调谐放大器放大微弱信号的能力。
通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，即-3dB带宽，用B0.7表示，矩形系数K0.1定义为:(1)式(1)中B0.1为相对放大倍数下降到0.1处的带宽(-20dB带宽)。
显然，矩形系数越小，选择性越好，其抑制邻近无用信号的能力就越强。
2.2用频谱分析仪测量幅频特性的方法
实验中频谱仪型号为北京普源(RIGOL)的DSA815-TG，即带有跟踪源的频谱分析仪，跟踪源可以输出一个扫频信号[9-10]。
要测的是小信号参差调谐放大电路模块的幅频特性。
测量方法如下:(1)对频谱仪进行归一化处理。
将跟踪源输出端[GENOUTPUT50Ω]与频谱仪射频输入端[RFINPUT50Ω]连接，进行归一化。
归一化操作可消除跟踪源输出幅度的误差。
(2)将频谱仪上的TG打开，信号幅度默认为22.36mV(0dB)，并保持不变，即小信号放大电路的输入电压Ui。
(3)将频谱仪跟踪源输出端接到小信号放大模块的输入端，小信号放大电路的输出端连到频谱仪的RFINPUT50Ω，连接示意图如图4所示。
(4)将频谱分析仪的中心频率设为10.7MHz(谐振频率f0)，扫宽SPAN设为10MHz，分辨率带宽RBW和视频带宽VBW设为300KHz，设置参数取决于小信号放大电路的性能。
391(5)按下频谱仪上的Marker键，将光标1调到10.7MHz的位置，如果光标1的幅度不是最大
的，则需要调节小信号放大电路上的电容和电阻，使放大电路的中心频率为10.7MHz，并注意始终保持曲线形状基本对称于光标1所在中心竖线位置，并且输出幅度最大，调好后的幅频特性曲线如图5所示，10.7MHz为小信号放大电路的中心频率，对应的幅度为最大输出电压Uo，由图5可以得到Uo大小为633.95mV。
(6)根据幅频特性曲线可以计算出小信号放大电路的放大倍数。
输入信号的幅度为Ui，10.7M对应的输出信号幅度为Uo(单位为mV)，又频谱仪的输入信号幅度衰减20dB(放大倍数太大，频谱仪的量程为5V，为了正常显示，必须做衰减)，根据分贝与电压放大倍数之间的关系，如公式(2)所示。
由实验可知，用频谱分析仪测量放大电路的幅频特性，实验过程简单，结果直观准确，方便对电路性能好坏的分析。
3用点频法测量幅频特性
在高频实验中测量幅频特性最常采用的就是点频法。
点频法即测量不同频率点对应的电压放大倍数，保持输入信号幅度大小不变，在谐振频率附近从小到大改变输入信号的频率，测量对应的输出电压，求出不同频率点的电压放大倍数。
再以频率为横坐标，以放大倍数为纵坐标，逐点绘制出幅频特性曲线。
在测试过程中，必须用示波器观察输出波形，始终保持输出信号不失真。
本实验采用北京普源(RIGOL)的信号源DG4102接到放大电路的输入端，放大电路的输出端接到示波器，点频法连接方式如图8所示。
在信号源上设置CH1通道产生10.7M，16mVPP的正弦波，按下CH1的OUTPUT键。
(1)用示波器观察放大器输入端和输出端的信号，并记录输出幅度大小，为了与频谱仪法作对比，保持之前的电路参数不变。
(2)改变输入信号的频率fi(从9.7M到11.5M)，并记录各频率点对应的放大信号的幅度值Uo。
(3)将步骤(2)记录的数据进行幅频特性曲线的绘制，如图9所示。
由图9可以计算出用点频法测得小信号放大电路的中心频率为10.3M，对应的最大输出电压为4.76V，得到放大倍数为297倍，通频带为输出幅度为最大信号幅值的0.707倍时所对应的两个频率差，幅度下降到0.707倍时的频率分别为10.9MHz和9.7MHz，则通频带为1.2MHz。
两种方法测得的电路幅频特性结果对比如表1所示。
由表1可见点频法测得的中心频率往下偏移了0.4MHz，放
大倍数增加了14倍，通频带大小两种方法非常接近。
由于点不够多，点频法的矩形系数很难算出。
传统的点频法得到的幅频特性曲线与频谱分析仪得到的幅频特性曲线相比，会发生前者中心频率偏移(在此实验中会偏低)和谐振增益偏大，应以后者为准。
主要原因是采用点频法时信号源与示波器内阻不一样，没有考虑同步，信号源产生的信号有失真;而频谱分析仪则考虑了同步，TG输出的信号失真很小。
另外，点频法测得的点不太多且不够连续，很容易漏掉一些重要的频率点，而且一旦改变电路参数全部数据要重新测量计算，过程复杂容易产生误差，频谱仪可以避免这些状况。
4结语
频谱分析仪测量幅频特性曲线，简单直观，可以减小实验复杂度和实验误差，让学生对频域信号有直观的认识。
频谱分析仪不仅可以方便的测量幅频特性，还可以测量相频特性、鉴频特性(S曲线)、AM波的调幅度、各种波形的频谱，在高频实验课程中有着广泛的应用，有助于电子类专业的学生对“高频电子线路实验”有更深刻的理解，提高实验效率和准确度。
