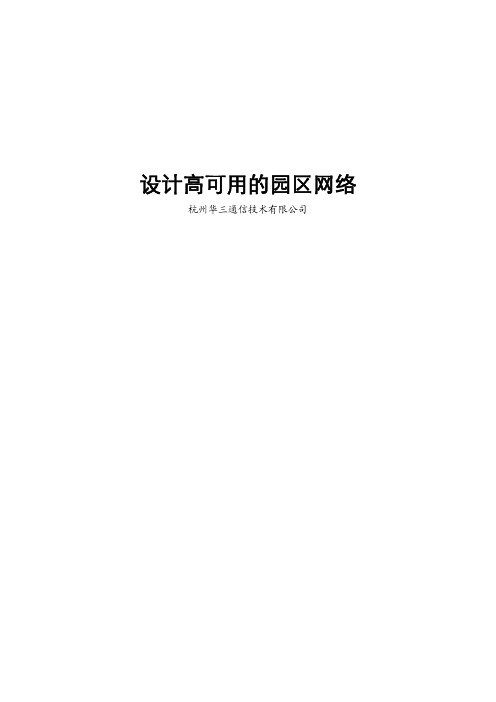

设计高可用的园区网络杭州华三通信技术有限公司目录1 设计高可用性网络 (5)1.1 分层的模块化网络架构 (5)1.2 分层结构的高可用性设计建议 (7)1.2.1 接入层高可用性设计建议 (7)1.2.2 汇聚层高可用性设计建议 (8)1.2.3 核心层高可用性设计建议 (9)1.3 冗余备份设计建议 (9)1.4 高可用性园区网部署模型 (11)1.4.1 三层接入组网模型 (11)1.4.2 二层接入组网模型 (13)1.4.3 IRF组网模型 (14)1.4.4 千兆两层扁平组网模型 (16)2 总结 (17)图目录图1 分层网络结构图 (6)图2 网络接入层 (7)图3 网络汇聚层 (8)图4 网络核心层 (9)图5 节点冗余设计示意图 (11)图6 三层接入组网模型 (12)图7 二层接入组网模型 (13)图8 IRF设备组网模型 (15)图9 千兆两层扁平组网模型 (16)表目录Table of Tab表1 三层接入组网主要HA性能参数12 表2 二层接入组网主要HA性能参数14 表3 IRF组网主要HA性能参数15 表4 千兆两层扁平组网主要HA性能参数17设计高可用的园区网络1 设计高可用性网络不同的网络，其高可用性设计目标是不一样的，比如运营商网络和一般的企业网，运营商网络的可用性要求高得多，而相对于某些金融客户的网络，运营商的网络可用性又显得差一些。
同一个网络的不同层次，其可用性要求也不同，同样是运营商网络，核心层和接入层，可用性要求就不在一个量级。
高可用性网络不但涉及到网络架构、设备选型、协议选择、业务规划、网络安全防护等技术层面的问题，还受用户现有网络状况、网络投资预算、用户管理水平等影响，所以在规划和设计高可用性网络的时候需要因地制宜、综合考虑各方面的影响因素。
高可用性网络设计涉及的内容较多，这里不能一一赘述，我们只从分层、模块化、各层功能定义、冗余设计、特性部署等几个方面简单介绍一下高可用性网络设计建议。
高可用性网络系统设计与实现
高可用性网络系统设计与实现随着互联网的迅猛发展，网络系统已经成为了现代社会的重要组成部分。
在高并发、大容量的网络环境中，如何保证网络系统的高可用性成为了设计与实现的关键问题。
本文将介绍高可用性网络系统的设计原则与常用技术，并讨论实现高可用性的具体方法。
一、设计原则1. 可扩展性：网络系统应具备良好的可扩展性，能够根据业务需求灵活增加或减少系统资源。
例如，采用分布式架构、微服务架构可以实现系统组件的动态添加与删除，从而实现系统的弹性扩展。
2. 容错性：网络系统设计应考虑到各种可能的故障情况，并采取相应的措施进行容错处理。
常见的容错技术包括备份、冗余、负载均衡等。
通过数据备份可以在主服务器故障时迅速切换到备份服务器，保证系统的可用性。
3. 错误处理：网络系统应具备良好的错误处理机制，能够及时检测和响应错误，避免错误进一步传播。
例如，在系统设计中加入异常处理模块，通过日志记录与错误报警系统来监控系统运行过程中的异常情况。
4. 性能优化：网络系统应关注系统的性能问题，通过合理的性能优化手段提升系统的响应速度和吞吐量。
例如，采用缓存机制、异步处理、数据压缩等技术可以有效提升系统的性能，减少网络延迟。
二、常用技术1. 负载均衡：负载均衡是实现高可用性的关键技术之一。
通过将流量分发到多个服务器上，可以避免单点故障，提高系统的可用性。
常见的负载均衡方式包括基于硬件的负载均衡器和基于软件的负载均衡器。
2. 容器化技术：容器化技术能够将应用及其依赖项打包成一个可移植的容器，实现应用与基础设施的解耦。
通过容器化，可以轻松部署和管理多个副本，实现应用的高可用性。
常用的容器化技术包括Docker和Kubernetes等。
3. 数据备份与恢复：在高可用性网络系统中，数据备份与恢复是非常重要的环节。
定期对系统的数据进行备份，并采用冗余存储的方式，可以在数据丢失或服务器故障时快速恢复系统。
同时，备份数据应与主数据分开存储，以免出现单点故障。
大型园区网络设计方案
大型园区网络设计方案一、概述如今，大型园区在工业、商业等领域发挥着重要作用。
为了满足园区内企业和个人的网络需求以及数据交流和管理的需求，一个高效稳定的园区网络设计方案至关重要。
本文将提出一种适用于大型园区的网络设计方案，以满足园区内各类用户的需求，并提高园区信息化管理水平。
二、网络设计原则1.高可用性：网络设计方案应具备高可用性，能够提供稳定的网络连接和数据传输，以保证园区内企业和个人的工作不受网络问题影响。
2.安全性：网络设计方案应考虑到园区内各个企业和个人的网络安全需求，采取相应的网络安全策略，保护网络免受潜在的威胁。
3.扩展性：网络设计方案应具备良好的扩展性，能够根据园区内用户数量和需求的变化进行相应的扩展和升级。
三、网络架构设计1.网络拓扑结构：采用三层分层结构，将核心层、汇聚层和接入层进行分离，提高网络的稳定性和可维护性。
2.网络设备选择：采用高性能的网络设备，如交换机、路由器等，以保证网络的高速、高效运行。
3.网络传输介质：采用光纤作为主要的传输介质，提供更高的传输速度和稳定性，满足园区内各个企业和个人的大流量数据传输需求。
4.VLAN划分：根据园区内不同企业和个人的网络需求，将网络划分为不同的VLAN，以隔离不同用户之间的通信，同时提高网络的安全性和管理性。
5.热备份：为了提高网络的可靠性和可用性，采用热备份机制，确保在关键节点出现故障时能够迅速切换到备份设备，减少网络中断时间。
四、网络安全设计1.防火墙设置：在园区网络入口处设置防火墙，对入侵和恶意攻击进行监控和筛选，保护网络免受潜在威胁。
2.VPN连接：为园区内企业搭建VPN连接，确保数据传输的安全性，防止数据泄露和窃取。
3.安全认证：采用强密码和双因素认证等安全措施，对园区网络进行身份验证，防止非法用户入侵。
4.定期更新：定期对网络设备进行安全补丁更新和升级，以及对网络进行漏洞扫描和入侵检测，提高网络的防护能力。
五、网络管理设计1.监控系统：建立网络监控系统，实时监测网络设备的运行状态、网络流量等指标，及时发现和解决网络故障。
园区网络设计方案
园区网络设计方案一、设计目标本网络设计方案旨在实现园区内部网络的快速、稳定和安全传输，为园区内提供高品质的网络服务，满足园区内各个企业和个人用户的网络需求。
二、设计原则1.高速传输：为了满足园区内大量数据的传输要求，网络设计应采用高速的传输技术和设备。
2.稳定可靠：网络应具备高可用性和容错性，以确保园区内网络服务的稳定运行。
3.安全性：网络设计需要充分考虑网络的安全性，防止未经授权的访问和攻击。
4.扩展性：园区网络需要具备良好的扩展性，以满足园区未来需求的增长。
三、网络拓扑结构基于以上设计原则，本网络设计方案将采用分层设计结构，以便于扩展和管理。
1.核心层：核心层是整个园区网络的中心，负责连接园区内各个楼宇的汇聚交换设备。
该层主要承担路由和交换功能，以提供高速的数据传输。
2.汇聚层：汇聚层是连接核心层与楼宇层的桥梁，主要提供网络接入端口、安全防护和服务质量保障等功能。
3.楼宇层：楼宇层是连接个体用户的最后一层，主要负责接入用户设备，并提供接入控制、安全策略和服务质量保证等。
四、网络设备和技术基于上述网络拓扑结构，以下是推荐的网络设备和技术：1.核心层设备：选用高性能的路由器和交换机组成核心交换平台，具备高速传输和大容量处理能力，以满足园区网络的核心需求。
2.汇聚层设备：选用具备安全防护和服务质量保障功能的交换机，使其能够提供接入控制、流量控制和数据包过滤等功能。
3.楼宇层设备：选用集成了接入控制和安全策略功能的交换机，以实现对个体用户的接入管理和网络安全策略的实施。
4.网络传输技术：基于园区的规模和特点，推荐采用光纤传输技术，以保证高速、稳定和安全的数据传输。
五、网络安全方案为了保证园区网络的安全，本方案采用以下安全措施：1.防火墙：在网络边界和关键位置设置防火墙，以监控和控制网络流量，防止未经授权的访问和攻击。
2.VPN：为远程访问和外部用户提供虚拟专用网络（VPN）连接，实现安全传输和远程接入。
创建高级交换型互联网实训手册 第3版课件第6章 园区网高可用性
SNMP trap方式
• 建立在简单网络管理协议SNMP上的网络管理，人们通常使用 SNMP Trap 机制进行日志数据采 集。生成Trap消息的事件(如系统重启)由Trap代理内部定义，而不是通用格式定义。由于Trap机 制是基于事件驱动的，代理只有在监听到故障时才通知管理系统，非故障信息不会通知给管理 系统。对于该方式的日志数据采集只能在SNMP下进行，生成的消息格式单独定义，对于不支持 SNMP设备通用性不是很强。
• Authentication
➢明文认证和IP头认证
• 同一个VRID中的实际路由器通信时使用组播地址： 224.0.0.18
VRRP协议概述
• 一个虚拟路由器
➢有唯一的标识：VRID ➢对外表现为唯一的虚拟MAC地址，地址的格式为00-00-
5E-00-01-[VRID] ➢Master路由器负责对ARP请求用该MAC地址做应答 ➢无论如何切换，保证给终端设备的是唯一一致的IP和MAC
192.168.1.3
。。。。
网关：192.168.1.1
网关：192.168.1.1
其他
• Priority 优先权
➢IP地址所有者自动具有最高优先级：255 ➢对于相同优先级的候选路由器，按照IP地址大小顺序选举 ➢优先级抢占策略
− 高优先级的Backup路由器会剥夺当前低优先级的Master路由器而 成为新的Master路由器
虚拟路由器 。。。。 IP地址所有者
计算机网络的高可用性设计
计算机网络的高可用性设计计算机网络的高可用性设计是指在网络系统中通过采用一系列的设计和配置手段，使得整个网络能够达到高可用性的要求，确保网络在面对各种故障和异常情况时能够持续稳定地运行和提供服务。
本文将对计算机网络的高可用性设计进行探讨，并介绍一些提高网络可用性的常用方法。
一、冗余设计冗余设计是提高网络可用性的重要手段之一。
通过冗余设计可以在网络中添加备用设备，以备发生故障时能够立即切换，保证网络的连续运行。
常见的冗余设计包括硬件冗余和路径冗余。
1. 硬件冗余硬件冗余指在网络中使用冗余的服务器、交换机等设备。
主备设备通过热备份方式来实现，当主设备发生故障时，备用设备能够快速切换并接管主设备的工作。
这种方式可以有效减少单点故障的发生，提高网络的可用性。
2. 路径冗余路径冗余指在网络中设置多条冗余路径，以确保当某条路径发生故障时，网络能够自动切换到其他可用路径，保证数据的传输不受影响。
常见的路径冗余技术有网络负载均衡和路由协议中的冗余备份。
二、负载均衡负载均衡是指在网络中通过合理地分担网络负载，提高系统整体的处理能力，从而增强网络的可用性。
负载均衡可以避免某些服务器过载，导致系统崩溃或运行缓慢的情况出现。
负载均衡可以通过硬件设备或软件实现。
硬件设备可以使用专门的负载均衡器，软件实现可以使用网络服务或应用层的负载均衡算法。
常见的负载均衡算法有轮询算法、加权轮询算法和最少连接算法等。
三、故障监测与容错故障监测与容错是指网络中的设备能够实时监测网络的工作状态，并及时发现和纠正异常情况，以确保网络的可用性。
1. 故障监测故障监测可以通过网络监控系统实现，该系统可以监测网络的连接状态、设备的运行状态、带宽利用率等。
一旦发现网络中某个设备出现故障，监控系统可以及时通知管理员，并采取相应的措施进行修复。
2. 容错设计容错设计是指在网络中根据故障类型进行针对性的容错策略，以降低故障对网络性能和可用性的影响。
常见的容错技术包括数据备份、磁盘镜像和容错路由等。
大型园区网组网架构的设计与实现
大型园区网组网架构的设计与实现随着数字化时代的到来，大型园区内网的组网架构设计与实现变得越来越重要。
一个高效、稳定的组网架构能够支持园区内的各种业务需求，提高工作效率和用户体验。
下面将介绍一个针对大型园区网的组网架构设计与实现。
首先，大型园区网的组网架构需要满足以下几个关键要素：1.高可用性：在大型园区网中，网络中断可能会导致重大损失，因此组网架构需要支持高可用性。
这可以通过使用冗余设备和链路，以及采用容错和故障转移技术来实现。
例如，使用双机热备份、链路冗余和路由器冗余等技术来提高系统的可用性。
2.高性能：大型园区网通常需要处理大量的数据流量，因此组网架构需要具备高性能。
这可以通过使用高速交换机、路由器和防火墙等设备，以及优化网络拓扑结构来实现。
例如，使用负载均衡技术来分摊网络负载，使用多层次网络拓扑结构来降低数据传输延迟。
3.安全性：大型园区网面临着各种网络安全威胁，因此组网架构需要具备高度的安全性。
这可以通过采用网络隔离、访问控制和数据加密等措施来实现。
例如，使用虚拟专用网络（VPN）来建立安全的远程访问连接，使用入侵检测和防火墙等技术来保护网络免受攻击。
4.灵活性：大型园区网通常需要支持多种业务需求，因此组网架构需要具备高度的灵活性。
这可以通过使用可扩展的设备和技术，以及采用灵活的网络配置和管理方法来实现。
例如，使用可编程交换机和软件定义网络（SDN）等技术来实现对网络的灵活控制和管理。
基于以上要素，一个典型的大型园区网组网架构可以包括以下几个关键组件：1.核心交换机：核心交换机是园区网的核心设备，负责处理所有数据流量的转发和交换。
它通常需要具备高性能、高可用性和高安全性。
核心交换机可以采用模块化设计，以支持多种不同类型的接口和协议。
2.边缘交换机：边缘交换机是连接用户设备和核心交换机之间的关键设备，负责处理用户设备的接入和数据流量的转发。
边缘交换机可以采用分布式部署，以提高网络的灵活性和可扩展性。
设计高可用性园区网络_Cisco_2005
介绍本文是描述如何使用层次化模式设计最佳园区网的两篇文章之一。
第二篇文章《High Availability Campus Recovery Analysis 》提供了全面的测试结果，显示本文所述不同拓扑的收敛时间。
本文包括以下章节：z 园区网设计概述，第2页 z 设计建议汇总，第2页 z 层次化网络设计模式，第7页 z 网络和内置冗余，第11页 z 基础服务技术，第14页 z 设计最佳方法，第43页 z总结，第59页目标读者本文面向正在构建或计划构建企业园区网，并且需要最佳业务实践建议和配置实例的客户及企业系统工程师。
目的本文提供了建议的园区网设计方案，包括各种拓扑、路由协议、配置指导以及与设计高可用的可靠园区网相关的其他考虑因素。
园区网设计概述与设计IP 电话网络、IP 视频网络、甚至是无线网络相比，设计园区网并不显得特别有趣。
然而，这些新兴应用常构建在园区基础上。
就象盖房子，如果不打好地基，房屋很容易倒塌，您最终将以失败告终。
同样，如果企业网络的基础服务和参考设计并不可靠，则IP 电话、IP 视频及无线通信等依赖网络服务的应用最终都将遭遇性能及可靠性问题。
让我们继续做类比。
如果地基打得牢靠，房屋可使用多年，并允许主人进行改造和扩建，在整个生命周期中始终提供安全可靠的住所。
企业园区网也是相同道理。
本文描述的设计原则及最佳实施经验都是经过反复尝试得出的结论。
您的企业可利用这些指导方法来实施网络，使网络能够提供必要的灵活性，随着网络基础设施的发展满足您的业务要求。
设计高可用性园区网络白皮书设计建议汇总本章对文章中出现的设计建议进行了汇总，涵盖以下主题：z为实现最佳收敛进行调试，第2页z设计指南回顾，第4页为实现最佳收敛进行调整本节汇总了访问、分发及核心层的最佳收敛建议，涵盖以下主题：z接入层调整，第2页z分布层调整，第3页z核心层调整，第4页接入层调整以下是实现最佳接入层收敛的建议：z尽量将VLAN限制到单个机柜。
园区网络设计方案
园区网络设计方案1. 引言随着信息技术的快速发展，园区网络的建设和设计变得越来越重要。
园区网络扮演着提供高速、稳定和安全互联网连接的角色，为园区内的企业、组织和个人提供高效的业务和服务支持。
本文将介绍一种园区网络设计方案，旨在满足园区用户对网络稳定性、可靠性和安全性的需求。
2. 总体设计园区网络的总体设计遵循以下原则： - 网络拓扑结构应具有良好的可扩展性，方便后期扩展和升级。
- 网络设备和线缆布设应保证网络的高可靠性和鲁棒性。
-确保网络的性能和带宽能够满足园区用户的需求。
- 提供多层次的安全措施，保护园区网络免受安全威胁。
3. 网络拓扑结构园区网络采用三层架构，包括核心层、汇聚层和接入层。
- 核心层：位于园区网络的中央位置，作为网络的主要交换节点。
核心层提供高速和可靠的互联网连接，负责将数据传输到汇聚层。
- 汇聚层：连接核心层和接入层，负责接收和转发来自核心层和接入层的数据。
- 接入层：最靠近用户的层次，负责连接用户设备和网络。
接入层提供网络接口和交换功能，将用户数据发送到汇聚层。
4. 网络设备选择园区网络的设备选择应考虑其可靠性、性能和功能。
以下是一些建议的网络设备： - 核心层设备：建议选用高性能的三层交换机，支持多个以太网端口和高速互联网连接。
- 汇聚层设备：建议选用多层交换机，提供丰富的接口和灵活的传输能力，支持高可用性和负载均衡。
- 接入层设备：建议选用接入交换机，提供足够的接口数量和高速传输能力，支持VLAN隔离和访问控制。
5. 网络布线园区网络的布线设计应考虑网络性能和可维护性。
以下是一些布线的建议： -使用双绞线作为园区内部的主要物理媒介，以降低成本并提供高速数据传输。
- 采用光纤布线连接核心层和汇聚层，以提供更高的带宽和抗干扰能力。
- 为园区内各个楼宇和办公区域分别划分不同的网段和VLAN，提供灵活的网络管理和安全控制。
6. 网络安全网络安全是园区网络设计中至关重要的一部分。
