无人值守降压变电所电气主接线

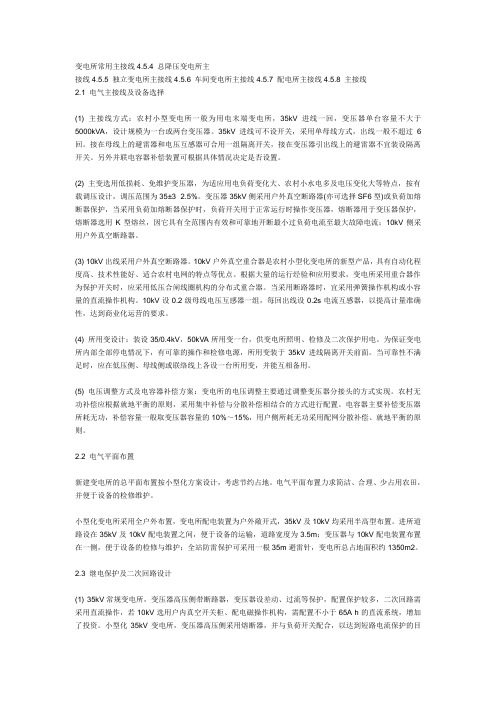

变电所常用主接线
变电所常用主接线4.5.4 总降压变电所主接线4.5.5 独立变电所主接线4.5.6 车间变电所主接线4.5.7 配电所主接线4.5.8 主接线2.1 电气主接线及设备选择(1) 主接线方式：农村小型变电所一般为用电末端变电所，35kV进线一回，变压器单台容量不大于5000kVA，设计规模为一台或两台变压器。
35kV进线可不设开关，采用单母线方式，出线一般不超过6回。
接在母线上的避雷器和电压互感器可合用一组隔离开关，接在变压器引出线上的避雷器不宜装设隔离开关。
另外并联电容器补偿装置可根据具体情况决定是否设置。
(2) 主变选用低损耗、免维护变压器，为适应用电负荷变化大、农村小水电多及电压变化大等特点，按有载调压设计，调压范围为35±3×2.5%。
变压器35kV侧采用户外真空断路器(亦可选择SF6型)或负荷加熔断器保护，当采用负荷加熔断器保护时，负荷开关用于正常运行时操作变压器，熔断器用于变压器保护，熔断器选用K型熔丝，因它具有全范围内有效和可靠地开断最小过负荷电流至最大故障电流；10kV侧采用户外真空断路器。
(3) 10kV出线采用户外真空断路器。
10kV户外真空重合器是农村小型化变电所的新型产品，具有自动化程度高、技术性能好、适合农村电网的特点等优点。
根据大量的运行经验和应用要求，变电所采用重合器作为保护开关时，应采用低压合闸线圈机构的分布式重合器。
当采用断路器时，宜采用弹簧操作机构或小容量的直流操作机构。
10kV设0.2级母线电压互感器一组，每回出线设0.2s电流互感器，以提高计量准确性，达到商业化运营的要求。
(4) 所用变设计：装设35/0.4kV，50kVA所用变一台，供变电所照明、检修及二次保护用电。
为保证变电所内部全部停电情况下，有可靠的操作和检修电源，所用变装于35kV进线隔离开关前面。
当可靠性不满足时，应在低压侧、母线侧或联络线上各设一台所用变，并能互相备用。
(5) 电压调整方式及电容器补偿方案：变电所的电压调整主要通过调整变压器分接头的方式实现。
变电所电气主接线
第1章变电所电气主接线电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
用规定的设备文字和图形符号并按工作顺序排列，详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图，称为主接线电路图。
电气主接线是变电所电气设计的首要部分，也是构成电力系统的首要环节。
对电气主接线的基本要求概括地说应包括电力系统整体及变电所本身运行的可靠性、灵活性和经济性。
5.1对电气主接线的基本要求和原则5.1.1电气主接线的基本要求1．可靠性所谓可靠性是指主接线能可靠的工作，以保证对用户不间断的供电。
衡量可靠性的客观标准是运行实践。
经过长期运行实践的考验，对变电所采用的主接线经过优选，现今采用主接线的类型并不多。
主接线的可靠性不仅要考虑—次设备对供电可靠性的影响，还要考虑继电保护二次设备的故障对供电可靠性的影响。
同时，可靠性不是绝对的，而是相对的。
一种主接线对某些变电所是可靠的，而对另一些变电所可能是不可靠的。
2．灵活性主接线的灵活性有以下几方面要求；1)调度要求。
可以灵活的投入和切除变压器、线路、调配电源和负荷，能够满足系统在事故运行方式下、检修方式下以及特殊运行方式下的调度要求。
2)检修要求。
可以方便的停运断路器、母线及其继电保护设备，进行安全检修，且不致影响对用户的供电。
3)扩建要求。
可以容易的从初期过渡到终期接线，使在扩建时，无论一次和二次设备改建量最小。
3．经济性经济性主要是投资省、占地面积小、能量损失小。
5.1.2电气主接线的原则1．考虑变电所在电力系统中的地位和作用变电所在电力系统中的地位和作用是决定主接线的主要因素。
变电所不管是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于它们在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。
2．考虑近期和远期的发展规模变电所主接线设计应根据5—10年电力系统发展规划进行。

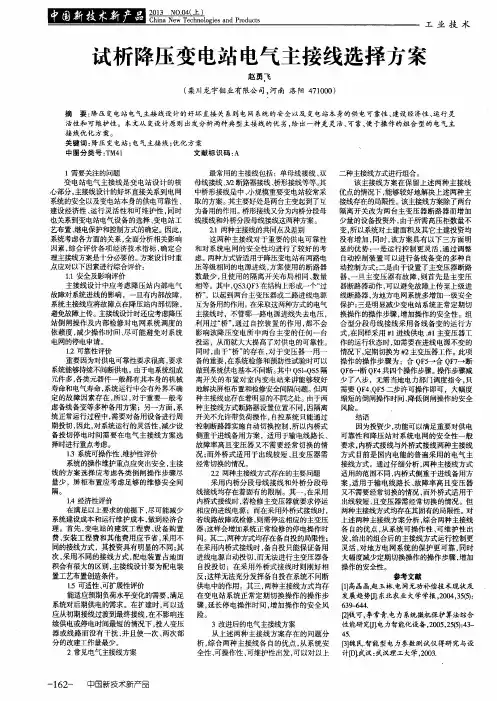

试析降压变电站电气主接线选择方案
二种主接线方式进行组合 。 该 主接 线方 案在保 留上 述两种 主接 线 优点 的情况下 ， 能 够较好地解 决上述 两种主 接线存在的局 限性 。 该 主接线方案除 了两 台 隔离 开关 改为两 台 主变压器 断路 器而增 加 少量 的设 备投资外 ， 由于所需高压柜 数量不 变， 所 以系统对 土建面积 及其它土建 投资均 没 有增 加 ， 同时， 该方 案具有 以下 三方 面 明 显的优 势 ： 一是 运行 控制 更灵活 ， 通过 调整 自动控 制装置 可 以进行备 线备 变 的多种 自 动控 制方式 ； 二是 由于设 置 了主变 压器断路 器， 一旦 主变 压器有 故 障 ， 则首 先是 主变 压 器断路器动作 ， 可 以避 免故 障上传至上级 进 线断路器 ， 为地方 电网系统多 增加一级安 全 保护 ； 三是 明显减 少变 电站 系统正常定期 切 换操作 的操作 步骤 ， 增加操 作的安全 性。组 合型 分段母 线接 线采用 备线 备变 的运行 方 式， 在同样采用 ＃ ｌ 进线供 电 、 ＃ １ 主变 压器工 作 的运行状 态时 ， 如需要在进 线 电源 不变 的 情况下 ， 定期切换为 ｝ ｝ ２ 主变压器工作 。 此项 操作 的操 作步 骤 为 ：合 Ｑ Ｆ ５ 一合 Ｑ Ｆ ７ 一 断 Ｑ Ｆ ６ 一断 Ｑ Ｆ ４ 共 四个操作步骤 。 操作步骤减 少 了八 步 ，无需 当地 电力部 门调 度指令 ， 只 需要 Ｑ Ｆ ４ 、 Ｑ Ｆ ５ 二步许 可操 作 即可 ，大幅度 缩 短的倒闸操作 时间 、 降低倒 闸操 作的安全 风险。 结语 因为投资少 ， 功能可 以满 足重要对供 电 可靠性 和降 压站对 系统 电 网的安全 性一 般 要求 ， 内桥式接线与外 桥式接线 两种主接 线 方式 目 前 是 国 内电能 的普遍 采用 的电气 主 接线方式 。通过仔 细分析 ， 两 种主接线方 式 适用 的范 围不 同 ， 内桥式侧重 于进线备 用方 案， 适 用 于输 电线 路长 、 故 障率高且 变压 器 又不需要经 常切换 的情况 ， 而外桥式适 用于 出线较短 、 且变 压器需经 常切换 的情况 。但 两种主接线方式均存在其 固有 的局 限性 。 对 上述两种 主接线方案分 析 ， 综合两种 主接线 各 自的优 点 ， 从 系统 可操作 性 、 可 维护 性 出 发， 给 出的组 合后 的主接线方式运 行控制更
变配电所电气主接线
变电所的电气主接线
(2) 装有两台主变压器的小型变电所主接线 图。 ① 高压无母线、低压单母线分段的变电所主 接线图，如图3.40所示。这种主接线的供电可靠 性较高，当任一主变压器或任一电源进线停电检 修或发生故障时，该变电所通过闭合低压母线分 段开关，即可迅速恢复对整个变电所的供电。如 果两台主变压器高压侧断路器装设互为备用的备 用电源自动投入装置，则任一主变压器高压侧断 路器因电源断电(失压)而跳闸时，另一主变压器 高压侧的断路器在备用电源自动投入装置作用下 自动合闸，恢复整个变电所的供电。这时该变电
3.33中的进线WL1，则变压器高压倒仍应装设避雷器。
变电所的电气主接线
(a) 高压电缆进线，无开关 (b) 高压电缆进线，装隔离开关 (c) 高压电缆进线，装隔 离开关-熔断器 (d) 高压电缆进线，装负荷开关-熔断器 (e) 高压架空进线，装 跌开式熔断器和避雷器 (f) 高压架空进线，装隔离开关和避雷器 (g) 高压架空进线， 装隔离开关-熔断器和避雷器 (h) 高压架空进线，装负荷开关-熔断器和避雷器 图3.35 车间变电所高压侧主接线方案(示例)
图3.34 高压配电所的装置式主接线图
变电所的电气主接线
图3.33 工厂供电系统中高压配电所及其附设2号车间变电所的主接线图
变电所的电气主接线
变电所中电气主接线的作用如下。 (1) 电气主接线是电气运行人员进行各种操作和事故处理的重要依据，因此电 气运行人员必须熟悉变电所中电气主接线，了解电路中各种设备的用途、性能及维 一、电气主接线的作用 护检查项目和运行操作步骤等。 (2) 电气主接线表明了变压器、断路器和线路等电气设备的数量、规格、连接 方式及可能的运行方式。 电气主接线直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自 动装置的确定。是变电所电器部分投资大小的决定性因素。 (3) 由于电能生产的特点是：发电、变电、输电和用电是在同一时刻完成的， 所以主接线的好坏直接关系着电力系统的安全、稳定、灵活和经济运行，也直接影 响到工农业生产和人民生活。 所以电气主接线拟订是一个综合性问题，必须在国家有关技术经济政策的前提 下，力争使其技术先进，经济合理，安全可靠。
变电站电气主接线
施，确保设备在恶劣环境下的安全运行
04
设计应考虑设备的接地和绝缘措施，防
止触电和漏电事故的发生
可靠性
01 02 03 04
设计应保证变电站电气主接线的可靠性， 避免因故障导致系统瘫痪。
设计应考虑冗余措施，如双电源、双回 路等，以提高系统的可靠性。
设计应采用成熟的技术和设备，避免因 技术不成熟导致系统可靠性降低。
主接线可以灵活地切换电源，实现多电源供 电，提高供电可靠性。
主接线可以快速隔离故障，减少停电范围， 提高供电可靠性。
变电站电气主接线的类型
单母线接线
单母线接线是一种常 见的变电站电气主接 线方式，具有结构简 单、易于维护的特点。
单母线接线包括单母 线分段接线和单母线 不分段接线两种类型， 其中单母线分段接线 可以提高供电可靠性， 而单母线不分段接线 则具有较高的经济性。
降低运行维护成 本
变电站电气主接线的发展趋势
智能化
智能监控：实时监 测设备运行状态， 提高运维效率
智能诊断：实现设 备故障的自动诊断 和预警
智能调度：优化调 度策略，提高电网 运行效率
智能运维：降低运 维成本，提高设备 可靠性和可用性
环保化
减少能源消耗：采用高 效节能设备，降低能源 消耗
提高能源利用效率：采 用智能电网技术，提高 能源利用效率
单母线接线适用于负 荷分布较为均匀的变 电站，对于负荷分布 不均匀的变电站，可 以考虑采用其他类型 的主接线方式。
单母线接线在运行过 程中需要注意母线故 障问题，需要采取相 应的保护措施，如设 置母线差动保护等。
双母线接线
双母线接线是一种常 见的变电站电气主接 线方式，具有较高的
可靠性和灵活性。
模块2 任务2.1 总降压变电所电气主接线及中小型工厂变电所主接线
2. 非独立式变电所的接线方案
一般情况下中小型工厂所在地区均设有地区总降压变电所(35kV)或高压配电所(6～10kV)，
工厂变电所高压侧的主接线通常很简单，因为高压侧的开关电器、保护装置和测量仪表一般
都装在高压配电线路的首端，即安装在总降压变电所或高压配电所的高压配电室内，而中小
型工厂变电所的进线处大多可不装设高压开关，或只简单地装设高压隔离开关、熔断器（室
特点：能全面系统地反映出主接线中电力的传输过程，即相对电气连接关系，但是它并不反映其 中各成套配电装置之间相互排列的位置。
通常应用的变配电所主接线均为如图2-1所示的形式。
（2）装置式主接线图。这是按照主接线中高压或 低压成套配电装置之间相互连接关系和排列位置 而绘制代的用一名种简图，通常按代照用不名同电压等级绘制 。
数测量、保护、控制需要。
代用名
代用名
代用名
二次侧单母线分段，设母线联络开关。单台所用电变压器，所用变采用熔断器保护，电源分
别取自二次侧Ⅰ、Ⅱ母线，双电源供电，以保证所用电的可靠性。
正常情况下为双电源进线单母分列运行方式，单回进线电源线路故障情况下，通过桥路的连 接可演变为单电源供电，双主变分列运行方式，必要时可通过二次侧母线联络开关的连接实 现单电源双主变并列运行方式，当然，实现此方式的前提是两台主变必须满足变压器并列运 行的条件，即在电源相位角相同的条件下两台变压器容量相同、同名端相同、连接组别相同 。
看图顺序可按照电能输
送的路径进行，即按照
电源进线→母线→开关
设备→馈线（开关柜向
用电设备进行供电的线
路称为馈线）顺序进行
代用名
代用名
。
代用名
2.1.5 中小型工厂变电所主接线方式 1. 中小型工厂变电所的定义和分类 （1）定义。中小型工厂变电所是将6～10kV的配电电压降为220V/380V的低压用电 ，再直接供电给用电设备的一种终端变电所。 （2）类型。从其电源接线的情况的不同，可分为两类：①有总降压变电所或高压配电 所的代非用独名立式变电所；②代无用总名降压变电所或高压配电所的独立式变代电用所名。
35KV无人值守变电站设计,本科毕业论文内涵主接线图
河南城建学院本科毕业设计（论文）摘要摘要随着我国工业的发展，各行业对电力系统的供电可靠性和稳定性的要求日益提高。
变电站是连接电力系统的中间环节，用以汇集电源、升降电压和分配电能。
变电站的安全运行对电力系统至关重要。
35kV变电所综合自动化系统主要为无人值班形式，其设计应服从电网调度自动化的总体设计，其配置、功能包括设备的布置应满足电网安全、优质、经济运行以及信息分层传输、资源共享的原则。
因此,本次设计我们将以此作为设计指导原则展开设计工作。
整个设计过程包括变电站电气主接线的设计和选择、短路电流的计算、主变压器和电器设备的选择。
其中电器设备的选择主要包括：断路器、隔离开关、电流互感器、电压互感器、母线导体、避雷器、高压熔断器等。
本设计简单介绍了采用综合自动化设备实现变电站无人值班。
关键词：降压变电站，电气部分设计，无人值班，综合自动化I河南城建学院本科毕业设计（论文）AbstractAbstractWith the development of our industry, all industries increasing demand for power system reliability and stability. The substation is connected to the intermediate links of the power system to bring together the power, lift voltage and distribution of electric energy. The safe operation of the substation power system is critical. In this paper, the design of the step-down substation 35KV/10KV unattended.The 35kV substation integrated automation system for unattended, its design should be subject to the overall design of the power grid dispatch automation, configuration, features include layout of the equipment shall meet the power grid safety, quality, economy of operation and information layered transmission, sharing of resources principle. Therefore, the design we will use this as the design guidelines to expand the design work.The entire design process including the choice of design and selection of the main wiring of the electrical substation, short-circuit current calculation, the main transformer and electrical equipment. Which the choice of the electrical equipment including: circuit breakers, isolating switches, current transformers, voltage transformers, bus conductors, surge arresters, high voltage fuses, etc.. The simple design of integrated automation equipment unattended substation.Keywords: step-down substations，electrical part of the design，unattended，integrated automationII河南城建学院本科毕业设计（论文）目录目录摘要 (I)Abstract (II)1 绪论 (1)1.1 原始资料 (1)1.2 课题的目的和意义 (1)1.2.1 提高了运行可靠 (2)1.2.2 加快了事故处理的速度 (2)1.2.3 提高了劳动生产率 (2)1.2.4 降低了建设成本 (2)1.3 国35KV总降压变电所设计 (6)2.1 设计指导思想 (6)2.2 主接线的选择 (7)2.2.1 电气主接线的含义和满足的要求 (7)2.2.2 本设计所选择的主接线方案及其选择理由 (7)2.3 主变压器的选择 (8)2.3.1 主变压器台数的选择 (8)2.3.2 主变容量的确定 (9)2.3.3 主变压器接线形式的选择 (10)2.3.4 结论 (11)2.4 所用变压器的选择和所用电的设计 (11)2.5 短路电流的计算 (12)2.5.1 概述 (12)2.5.2 短路计算的目的 (13)2.5.3 短路电流实用计算的基本假设 (13)2.5.4 短路电流实用计算步骤 (14)2.6 主要电气设备的选择及校验 (17)2.6.1 高压电气选择的一般原则 (18)2.6.2 按正常工作条件选择导体和电器 (18)2.6.3 按短路情况校验 (19)2.7 高压开关柜中断路器及隔离开关选择及校验 (20)2.7.1 额定电流的计算 (20)2.7.2 高压断路器及隔离开关的选择结果及校验 (20)2.8 高压开关柜电压互感器、电流互感器及高压熔断器的选择 (25)2.8.1 电流互感器的选择和校验 (25)III河南城建学院本科毕业设计（论文）目录2.8.2 电压互感器的选择 (27)2.8.3 高压熔断器的选择 (28)2.9 母线的选择及校验 (29)2.10 本设计所选择的配电装置及选择理由 (31)2.11 变电所的防雷保护规划 (33)2.12 10kV中性点接地设计 (34)2.13 无功补偿 (36)3 变电站综合自动化系统及微机监控系统设计 (38)3.1 变电站综合自动化技术介绍 (38)3.1.1 变电站综合自动化概述 (38)3.1.2 变电站综合自动化的优越性 (39)3.1.3 变电站综合自动化的基本功能 (39)3.2 变电站综合自动化系统的发展及结构形式 (40)3.2.1 变电站综自系统发展的基本趋势 (40)3.2.2 变电站综合自动化系统结构形式 (40)3.3 SC-2000型分散式变电站综合自动化系统 (42)3.3.1 概述 (42)3.3.2 SC-2000系统组成： (43)3.3.3 SC-2000系统结构配置 (45)3.3.4 SC-2000系统技术特点： (46)3.3.5 SC-2000系列数字保护监控装置功能介绍 (54)3.3.6主要设备清单 (55)3.4 遥视警戒系统 (55)3.4.1 系统设计原则 (56)3.4.2 系统构成 (56)3.5 烟、温报警系统及自动消防系统 (57)3.5.1 变电站的火灾探测、报警系统 (58)3.5.2 变电站的灭火系统 (58)3.5.3 防火封堵装置 (60)参考文献 (62)致谢 (63)附录A 35KV无人值班变电所主要电气设备清单.......................... 64 附录B 35KV无人值班变电所电气主接线图附录C SC-2000型分散式变电站综合自动化系统结构配置图附录D 电气总平面布置图IV河南城建学院本科毕业设计（论文）绪论1 绪论1.1 原始资料本工程为满足某区域对电力的需求，经系统规划设计，论证新建一座35kV终端变电站。
变电所主接线方案
第1篇
变电所主接线方案
一、方案背景
随着我国经济社会的快速发展，电力需求不断增长，对变电所的运行安全、可靠性和经济性提出了更高要求。为确保变电所安全、稳定、高效地供电，优化主接线设计成为当务之急。本方案旨在制定一套合法合规的变电所主接线方案，以满足电力系统运行需求。
二、方案目标
1.确保变电所主接线满足可靠性、安全性和经济性要求；
（3）桥形接线方式：适用于电压等级较高、负荷较大的变电所。具有投资省、占地面积小、运行可靠等优点。
2.主变压器配置
（1）主变压器台数：根据变电所的负荷性质、容量和可靠性要求，合理选择主变压器台数。
（2）主变压器容量：综合考虑变电所远景负荷、负荷增长率、变压器效率等因素，合理确定主变压器容量。
（3）主变压器型式：根据变电所的运行条件、负荷特性和技术经济比较，选择合适的变压器型式。
4.调试及验收：组织专业人员进行设备调试，确保系统稳定运行，通过验收合格后投入运行。
5.培训及售后服务：对运行维护人员进行培训，提供完善的售后服务。
五、方案效益
1.提高变电所供电可靠性，降低故障率；
2.优化主接线结构，提高运行维护工作效率；
3.符合国家及地方电力行业相关法律法规、技术规范和标准；
4.降低运行成本，提高电力系统经济性。
三、方案设计
1.接线方式选择
-根据变电所的电压等级、容量和重要性，选择单母线分段、双母线或桥形接线方式；
-单母线分段适用于较小规模的变电所，易于操作和维护；
-双母线系统适用于大型变电所，提供更高的运行灵活性和可靠性；
-桥形接线适合于中高压电网，节省空间且故障影响小。
2.主变压器配置
-主变压器数量和容量的确定需考虑变电所的最大负荷、负荷增长率和运行效率；
110kV无人值班某变电站直流系统接线
110kV无人值班某变电站直流系统接线摘要：本文利用双组蓄电池提供的双后备能力，设计了一套新型的110kV 变电站直流系统主接线方案，仅供参考。
关键词：无人值班变电站；直流系统：接线方案；1、下面以我公司承建110kV无人值班某变电站的设备改造时设计的直流接线方案。
某变电站10kV开关采用的是电磁机构，其动力馈出线电缆粗，直流屏出口熔断器定值大，约80～100A，相当于将直流母线引至了一次设备现场。
在动力电缆短路情况下，因馈线电阻较小，会有很大的短路电流，即使回路熔断器正常熔断，但在熔断过程中，蓄电池组及合闸、控制母线总电压已大幅降低，当低于保护电源正常工作允许值，会造成保护瞬时失电，如保护不能自启动，会造成失去保护，扩大事故。
2、新型接线方案的设计新方案（见图2）以现行的典型设计方案为基础，增加了控制母线联络熔断器、断路器及截止二极管等元件，既实现了2段控制母线互为热备用的功能又继承了典型方案接线简单明了、易于运行操作及检修维护的优点，而且便于利用原有设备进行现场改造，可节约大量改造资金。
2.1接线设计原则a.保证在任一组蓄电池、一台充电机、一段动力母线及馈出线短路等故障情况下，2段控制母线及馈出线不失电，电压不低于规定值。
b.在一段控制母线及馈出线短路等故障情况下，保证另一段控制母线不失电。
2.2主要设备配置充电机2台；阀控铅酸蓄电池2组，每组108只；PK-10型直流馈线屏4面，动力及控制母线分开，设2段动力母线，2段控制母线，带不可调降压硅堆2组；设微机绝缘监视装置（带支路检测）和常规型绝缘监视装置各1套；闪光装置2套；动力馈出线、控制保护馈出线若干。
2.3运行方式2.3.1正常情况2台充电机分带2组蓄电池各上1段动力母线运行，2段动力母线分列并分别经截止二极管及降压硅堆带2段控制母线，2段控制母线通过熔断器、断路器及双向二极管并列。
2.3.2事故情况a.在任一组蓄电池、充电机、动力母线及动力馈出线短路等故障情况下，动力母线电压下降至低于控制母线电压时，通过截止二极管与所带控制母线隔离；所带控制母线负荷由另一段控制母线通过熔断器、断路器及双向二极管提供。
变电所电气主接线方式
主接线图(原理接线图)表示电能由电源分配给用户的主要电路，图中应表示出与该电路所有相关的电气设备及其相互联接关系。
由于三相交流电力装置中各相连接方法相同，所接的电气设备也一样，因此，主接线图通常以单线图形式出现，表示电气设备的单相联接方式。
对变电所电气主接线的基本要求为安全、可靠、灵活、经济。
安全包括设备运行安全和人身安全。
要满足这一点，必须按照国家标准规定、力求设计规范，并正确选择电气设备。
所设计的保护系统既要满足正常运行监视功能，又要满足故障情况下的检测保护功能。
可靠就是变电所的主接线应能满足各级负荷的不中断供电的要求。
例如，可将供、配电装置分段联接，互为备用；当部分装置发生故障时，故障部分被自动切除，而其余部分仍保持工作，为了使供电系统工作可靠，接线方式应力求简单清晰。
灵活指的是利用最少的切换操作，实现符合工况要求的运行方式。
检修时操作简单、安全，又不致中断供电等。
经济是指在满足技术要求的条件下，尽量减少初投资和年运行费用。
变电所主接线图方案的选取和负荷等级密切相关，一、二类负荷往往要求两路电源进线或采用专线供电方案。
（1）高压断路器(或称高压开关) 线路正常时，用其来接通、切断负荷电流；线路故障(短路)时，用来切断巨大的短路电流。
断路器具有良好的灭弧装置，具有较强的灭弧能力。
按灭弧介质划分，断路器分为油断路器(SN)、六氟化硫（SF6）、真空断路器(ZN)等多种类型；图3-1a)为六氟化硫（SF6）断路器，b)为真空断路器的结构图。
（2）高压熔断器在线路故障(短路)时，用来切断强大的短路电流。
在某些情况下，熔断器可与负荷开关或隔离开关配合使用，取代价格昂贵的高压断路器，以节约工程投资。
图3-2为高压熔断器外形结构图；b)跌落式熔断器常用于户外，但不适宜易燃、易爆场所使用。
（3）负荷开关线路正常时，用来接通或切断负荷电流；负荷开关只有简易的灭弧装置，其灭弧能力有限，不能用来切断短路电流。
负荷开关在断开后具有明显的断开点,见图3-3。
