机电类电子电工试题
(完整版)《电工基础》试题库及答案
《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。
（2）电压、电流及它们的参考方向。
（3）电阻元件电压与电流关系，欧姆定律。
（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。
3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。
（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。
（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。
第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。
2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。
机电一体化专业电工部分基础知识试题
机电一体化专业电工部分基础知识试题（时间：60分钟满分：100分）。
单项选择题（每题2分，共100分）1、1Ω和10Ω电阻并联后的总电阻是R1，1Ω、10Ω和100Ω的三个电阻并联后的总电阻是R2，则R1和R2的大小关系是：( )A.R1=R2B.R1＞R2C.R1＜R2D.无法判断2、电路中电压或电流参考方向指的是( )A.电压或电流的实际方向B.电压或电流的假设方向C.电压或电流的正确方向D.电压或电流的任意方向3、在一个标有四色环的电阻中，其中最后一较宽的色环表示( )A.阻值B.乘数C.误差D.温度系数4、.在下列哪种情况下，导体的电阻值降低( )A.缩短长度和增大截面积B.缩短长度和减小截面积C.增长长度和减小截面积D.增长长度和截面积不变5、.一导线的阻值为40Ω，现将其导线从中截为两段，并联联接，等效电阻为（）。
A.40 ΩB.10ΩC.20ΩD.80Ω6、. 如图所示，用电流表和电压表测定未知电阻R，如电流表读数为0.5A，电压表读数为6V时，未知电阻R应为( ) (电流表内阻为1.2Ω)A.5.4ΩB.12ΩC.10.8ΩD.14Ω7、. 一个电压表在满刻度时的额定电压为0.1V，额定电流为0.05mA。
要将量程扩展到2.5V，其分压电阻为( )A.50kΩB.48kΩC.52kΩD.62KΩ8、.在电阻并联电路中( )A.电阻大的支路电流大。
B.电阻小的支路电流大。
C.电阻小的支路电流小。
D.各条支路电流相等9、电阻串联电路中( )A.电流越来越小B.电流处处相等C.电流越来越大D.电压处处相同10、.惠斯通电桥的平衡条件是( )A.桥路左侧两桥臂电阻相等B.桥路右侧两桥臂电阻相等C.相对桥臂电阻乘积相等D.相对桥臂电阻相等11、.热导体材料的特点( )A.温度升高，电阻值增大B.温度降低，电阻值减小C.温度降低，电阻值不变D.温度升高，电阻值减小12、. 某客舱加温器在额定电压为110V时，工作电流为20A，现电压降低为55V，电流为( )A,20A B.40A C.10A D.30A13、一电源电势为60V，内阻为1Ω，如供给的负载电流最大不能超过20A，外电路的总电阻为( )A.2ΩB.3ΩC.4ΩD.5Ω14、.一段导体的电阻增加3Ω后，接在原电源上，这时导体中的电流是原来的4/5，则该导体原来的阻值是( )A.2.4ΩB.24ΩC.12ΩD.9Ω15、.两只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，另外一只灯泡仍然正常发光，则这个电路是( )A.串联联接B.并联联接C.串联或并联联接D.不能确定16、有一个额定电压为220V的电炉，想把它接在110V的电源上，若又不想改变电炉的功率，应该( )A.将电阻丝截为相等两段再并联起来B.把电阻丝截去一半C.把另一段相同的电阻丝与它串联D.把另一段相同的电阻丝与它并联17、通常交流仪表测量的交流电流、电压值是（）A.平均值B.有效值C.最大值D.瞬时值18、如图1所示，给出了电压和电流的相量图，从相量图可知（）A、有效值U＞IB、电流电压的相位差为15度C、电流超前电压75度D、电压的初相为30度19、如图4），只有当 是属电容性电路 （ ）A. R=4Ω，X L =2Ω，X C =1Ω B 、R=4Ω，X L =2Ω，X C =0C. R=4Ω，X L =2Ω，X C =3Ω D 、R=4Ω，X L =3Ω，X C =3Ω20、)15sin(5+=t u ωV ，)5sin(5 -=t i ωA 相位差i u Φ-Φ是 （ ） A. 20 B. 20- C. 0 D.无法确定21、若电路中某元件两端的电压u=10sin(314t+450)V ，电流i=5sin(314t+1350)A ，则该元件是（ ）A 、电阻B 、电容C 、电感D 、无法确定22、某一灯泡上写着额定电压220V ，这是指电压的 （ ）A 、最大值B 、瞬时值C 、有效值D 、平均值23、在纯电感电路中，电压有效值不变，增加电源频率时，电路中电流 （ ）A 、增大B 、减小C 、不变D 、不能确定24、正弦电路中的电容元件： （ ）A 、频率越高，容抗越大；B 、频率越高，容抗越小；C 、容抗与频率无关D 、不能确定25、在纯电容电路中，增大电源频率时，其它条件不变，电路中电流将 （ ）A 、增大B 、减小C 、不变D 、不能确定26、如图3所示电路，等效阻抗z 为 （ ）。
2020—2021学年下学期机电技术应用专业《电工与电子技术》期末考试题试卷(卷B)
（卷B ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题（每小题1分，合计40分）。
1. 在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。
2. 6KV 高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。
3. 电动机可以在额定电压下，电源频率（±l ％）变化内运行，其额定出力不变。
4. 主变冷却器（全停）允许在额定负荷下限时运行,若负荷小，主变上层油温未达到规定值时,允许上升到规定值,但主变最长运行时间不得超过（60）分钟。
5. 交流电动机的三相不平衡电流不得超过额定值的（10%），且任何一相电流不得超过（额定值）。
…○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：6. 油浸自冷和油浸风冷方式的变压器，其上层油温的允许值最高不得超过（95）℃，一般不宜超过（85）℃。
7. 瓦斯保护二次回路一点接地时，应将重瓦斯保护改投（信号）位置。
8. 强迫油循环风冷的变压器上层油温一般不超过（75）℃，最高不超过（85）℃。
9. 变压器外加一次电压，一般不得超过该分接头额定值的（105％），此时变压器的二次侧可带额定电流。
10. 一般发电厂采用双母线接线，正常运行时每条母线上应保证有一个元件（接地），主变一般经（接地刀闸）接地，启备变中性点一般（直接）接地。
11. 6KV开关柜均设有“五防”机械闭锁装置，一般采用强制机械闭锁装置的闭锁功能是（小车开关在合闸状态时，不能移动）、（接地刀闸在合闸状态时，小车开关不能推入工作位置）、（开关在工作位置时，不能合上接地刀闸）、（接地刀闸不合，不能打开开关柜后挡板）。
2020职教高考机电专业电工题目(内含答案)
26—30 CDDCA 31—35 DBBCB 36—41 DDDBBA电工试题一．单项选择题26．反映交流变化快慢的物理量为（ ）A. 最大值B. 有效值C. 角频率D. 初相位27．两个正弦交流电的解析式分别为 则这两个电流的相位关系为（ ）A. 反相B. 同相C. 正交D. 无法确定28．关于描述正弦量 V t u )2100sin(380ππ-=说法正确的是（ ）A. 交流电的周期为0.2sB. 交流电的有效值为220VC. 交流电的初相位为 2πD. 1s 内交流电压有100次到达最大值29．如图d1所示， 则电流表的读数为（ ）A. 14.14AB. 14AC. 10AD. 8A30．关于纯电感交流电路说法正确的是（ ）A. 电压超前电流900B. 电压滞后电流900C. 电压与电流同相D. 电压与电流相反31．在RLC 串联电路中，以下能发生串联谐振的是（ ）A. B. C. D. 32．某元件上的电压和电流分别为 则该元件为（ ）A.电感性元件B. 电容性元件C. 电阻性元件D. 纯电感元件33．在感性负载两端并联适当的电容，电路仍呈电感性，则电路中（ ）A. 总电流增大B. 负载电流不变C. 功率因数减小D. 有功功率增大34．某电路两端的电压 则该电路的有功功率是（ ）A. 880WB. 220WC. 311WD. 440W35．如果用额定电压为220V 、视在功率为880KV •A 的发电机，向额定工作电压为220V 、有功功率为8.8KW 、功率因数为0.8的用电器供电，可供用电器的最大个数是（ ）A. 40B. 80C.100D. 40036．三相对称电动势的特点为（ ）A. 其频率、最大值、有效值、相位均相等B. 其相位是否相等要看计时起点的选择A t i A t i )3050sin(10，)30100sin(1021︒︒-=+=ππA，t i A t i)60100sin(28，)30100sin(2621︒︒-=+=ππ图d 1 ΩΩΩ=＝２、Ｘ＝１、Ｘ4ＣＬR ΩΩΩ=＝２、Ｘ＝０、Ｘ4ＣＬR ΩΩΩ=＝２、Ｘ＝３、Ｘ4ＣＬR ΩΩΩ=＝３、Ｘ＝３、Ｘ4ＣＬR A t V t u )30sin(25，i )60-sin(2100︒︒-==ωωtAV t u πππ100sin 22i 通过的电流，)4100sin(2220=+=C. 其交流电的三个要素都相等D. 其频率、最大值、有效值均相等，且相位互差120037．同频率的三个正弦交流电 则它们之间的相位关系是（ ）A. 同相B. 互差300C. 互差600D. 互差120038．某三相用电器铭牌上标有 ，是指（ ） A. 当电源线电压为220V 时接成 Y ，当电源线电压为 380V 时接成∆B. 当电源线电压为220V 时接成 ∆，当电源线电压为 380V 时接成∆C. 当电源线电压为220V 时接成 Y ，当电源线电压为 380V 时接成YD. 当电源线电压为220V 时接成∆，当电源线电压为 380V 时接成Y39．某三相对称负载三角形联结，线电压为380V ，每相阻抗为100Ω，则线电流为（ ）A. 3.8AB. 6.6AC. 2.2AD. 3.1A40．关于中性线，说法正确的是（ ）A. 中性线使不对称负载获得对称的相电流B. 中性线是从三相电源中性点引出的导线C. 因为三相四线制输出线路的中性线上始终没有电流，所以叫“零线”D. 为了保证输电安全，三相四线制输电线路的中性线上必须装设熔断器41．单相电能表接线时，一般遵循的原则为（ ）A. 1、3接电源B. 3、4接负载C. 1、2接电源D. 1、2接负载二、简答题4. 如图d2所示，电源的线电压为380V 。
电工电子技术试题库及答案
08级机电、数控大专班电工电子技术试题库一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。
2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。
3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。
5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。
6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。
7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为218伏。
8、串联电路中的电流处处相等，总电压等于各电阻上电压之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而 100 瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。
11、频率是单位时间内交流电重复变化的次数。
12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。
13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为537伏。
14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为0.1A 安。
15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝25.12 欧。
如通过电流的频率为10000赫，其感抗X L＝5024 欧。
16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000赫的交流电源上，它的容抗X C＝7.95 欧。
17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ，周期Ｔ＝0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。
【高职教育】机电3+2《电工电子》期末考试试卷
2分
2.4
导线接触不良，有松动或掉线
2分
2.5
每一接线柱或接线端子接头超过2根以上
2分
4
接线配盘
60分
4.1
按照原理图接好主接线，得10分
10分
4.2
按启动按钮A，KM1能够正常吸合并且保持得10分，能够吸合但不保持扣5分
10分
4.3
KM1能够正常吸合且保持得8分，实现点动得6分。
5分
4.4
实现连动得5分。
15分
4.6
按下停止按钮时，KM1能够停止
5分
4.7
KM1吸合，直至按下停止按钮
5分
4.8
工作台及其附件卫生
10分
5
完成时间
5分
能够在规定的时间内提前完成接线，每提前完成10分钟加2分ቤተ መጻሕፍቲ ባይዱ每晚10分钟扣3分
分数
扣分原因
扣分
得分
1
正确设计电气原理图
15分
能够正确设计电气原理图，并能够正确绘制，电器符号符合标准，能通过原理图识别仪表、接触器、控制开关、辅助触点等二次设备和电源装置之间的电气联接
15分
2
接线工艺
10分
2.1
配线不整齐，交叉歪斜不规则
2分
2.2
切剥导线有损伤芯线或线头剥的太长裸露在外
2分
2.3

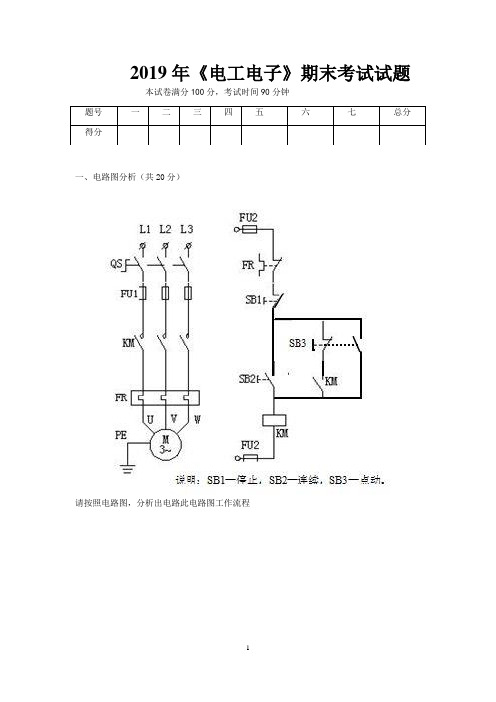

2019年《电工电子》期末考试试题
本试卷满分100分，考试时间90分钟
题号
一
二
三
四
五
六
七
总分
得分
一、电路图分析（共20分）
请按照电路图，分析出电路此电路图工作流程
13机电理论(电工技术期中试题)
电工技术基础与技能期中考试试题姓名：班级：成绩：一、选择题（每题2分，共计40分）1、若家中没有三孔插座，可把电气设备的三孔插脚改成两孔插脚使用。
（）2、导体中电流的方向与电子流的方向一致。
（）3、电流表必须串接在被测电路中。
（）4、电路中两点的电压等于这两点间的电位差，所以两点的电压与电位的参考点有关。
（）5、电源电动势的大小由电源本身的性质决定，与外电路无关。
（）6、导体的长度和截面积都增大一倍，其电阻值也增大一倍。
（）7、电阻两端的电压为9V时，电阻值为100Ω；当电压升至18V时，电阻值将为200Ω。
（）8、“220V，60W”的荧光灯能在110V的电源上正常工作。
（）9、由公式R=可知，电阻的大小与两端电压和通过它两端的电流有关。
（）10、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。
（）11、通常万用表的黑表笔所对应的是内电源的正极 ( )12、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小故R2中通过的电流比R1中的电流大些。
（）13、电路中某两点的电位都很高，则这两点间的电压也一定很高。
（）14、电路中选择的参考点变了，各点的电位也将改变。
（）15、叠加定理仅适用于线性电路，对非线性电路则不适用。
（）16、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。
（）17、用戴维宁定理对线性二端网络进行等效替代时，仅对外电路等效，而对网络内电路是不等效的。
（）18、基尔霍夫定律不仅适用于线性电路而且对非线性电路也适用。
（）19、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。
（）20、任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
（）二、填空题（每空1分，共计30分）1、电路是由、、和等组成的闭合回路。
2、电路的作用是实现电能的和。
3、电路通常有、和三种状态4、某礼堂有40盏白炽灯，每盏白炽灯的功率为100W，则全部灯点亮2h，消耗的电能为 kW·h。
机电专业《电工识图》《电气识图》考试试卷试题及答案
第 1 页 共 2 页系别: 班级: 姓名: 学号:-----------------------------------------装--------------------------------------订-------------------------------------线-------------------------------------------20xx-20xx 学年第x 学期期末考试《机械与电气识图》试题 A 卷 考核形式： 闭卷考生注意:本试题共 六 道大题，满分100分，考试时间 90 分钟得分： 阅卷人： 一、选择题：每小题2分，共计10分。
1. 熔断器用以下什么符号表示。
（ ）A 、KHB 、FRC 、FUD 、KM 2.下列说法正确的是（ ）。
A 、常闭按钮指的是按下去闭合，不按断开的触点B 、常开按钮指的是按下去断开，不按闭合的触点C 、常开按钮指的是在没有外力作用下保持常开的触点D 、常开按钮指的是在没有外力作用下保持常闭的触点3.为保证交流电动机正反转控制的可靠性，常采用（ ）控制线路。
A 、按钮联锁 B 、接触器联锁 C 、按钮、接触器双重联锁 D 、手动4.在电气图中标题栏一般位于图纸的（ ）。
A 、上方B 、下方C 、左方D 、右方5.高电平（H ）与逻辑0状态对应，低电平（L ）与逻辑1状态对应，称为（ ）约定。
A 、正逻辑 B 、负逻辑 C 、强逻辑 D 、弱逻辑得分： 阅卷人： 二、填空题：每空1分，共计20分。
1.图形符号常由 、 、 组成。
2.项目代号是由 、 、 、 根据不同场合的需要组合而成，他们分别用 、 、 、 前缀符号来表示。
3.电气图中，电路或元器件的布局方法有 、 两种。
4.电气图上位置的表示方法有 、 、 。
5.常用的从属标记有 、 、 三种。
6.回路标号是按照 原则进行，被器件分隔线段应标注不同的回路标号。
得分： 阅卷人：三、判断题：每小题1分，共计5分。
2020—2021学年第二学期机电一体化工程专业《电工与电子技术》期末考试题试卷及答案(卷A)
2020—2021学年第二学期机电一体化工程专业 《电工与电子技术》期末考试题试卷及答案（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题（每小题1分，合计40分）。
1. 电动机在运行时有两个主要力矩：使电动机转动的（电磁）力矩；由电动机带动的机械负载产生的（阻力）矩。
2. 在变压器瓦斯保护动作跳闸的回路中，必须有（自保持）回路，用以保证有足够的时间使断路器（跳闸）。
3. 自动调整励磁装置，在发电机正常运行或发生事故的情况下，能够提高电力系统的（静态）稳定和（动态）稳定。
4. 在110kV 及以上的中性点直接接地的电网中，发生单相接地故障时， 由于零序电流的分布和发电机电源（无关），且零序电流的大小受（电源）影响较小，所以系统运行方式的变化对零序保护的影响也较小。
5. 线路零序保护装置的动作时限必须按时间（阶梯）原则来选择以保证动作的（选择）性。
6. 当线路两侧都有接地中性点时，必须采用（零序功率）方向元件，才能保证零序电流保护的（选择）性。
…○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：7. 距离保护是反映故障点到保护安装处的（电气）距离并根据此距离的大小确定（动作）时限的保护装置。
8. 加入功率方向继电器的电流和电压，进行一定的（相别）组合这种组合叫做功率方向继电器的（接线方式）。
9. 在110kv及以上的大电流接地系统中，在任何一点发生（单相接地）短路，系统都会出现零序分量即零序电流和（零序）电压。
10. 避雷线的主要作用是防御雷电（直接）击落在导线上，有的避雷线经过带有间隙的绝缘子与杆塔绝缘，其目的是用来开设（通讯）通道。
11. 当线路发生单相接地故障时，零序功率的方向与正序功率的方向（相反），零序功率是由故障点流向（变压器）的中性点。
12. 110kV及以上的电力网中均采用（中性点）直接接地，最容易发生的故障是（单相接地）短路。
电工试题(附参考答案)
电工试题（附参考答案）一、单选题（共61题，每题1分，共61分）1.电流对人体的热效应造成的伤害是( )。
A、电烙印B、皮肤金属化C、皮肤腐烂D、电烧伤正确答案：D2.我国机电产品的电气安全认证制度为( )。
A、CQCB、CEC、CCCD、ABC正确答案：C3.雨雪天气室外设备宜采用间接验电;若直接验电,应使用( ),并戴绝缘手套。
A、高压声光验电器B、高压验电棒C、雨雪型验电器D、声光验电器正确答案：C4.计算机内采用二进制的主要原因是( )。
A、运算速度快B、算法简单C、运算精度高D、电子元件特征正确答案：D5.带有转速、电流双闭环直流调速系统,在启动时速度调节器处于( )状态。
A、零B、饱和C、调节D、截止正确答案：B6.关于传递函数,错误的说法是( )。
A、传递函数不仅取决于系统的结构参数,给定输入和扰动对传递函数也有影响B、传递函数只适用于线性定常系统C、闭环传递函数的极点决定了系统的稳定性D、传递函数一般是为复变量 s 的真分式正确答案：A7.当电气火灾发生时,应首先切断电源再灭火;但当电源无法切断时,只能带电灭火。
如果 500V 低压配电柜出现此情况,那么可选用的灭火器是( )。
A、卤代烷灭火器B、泡沫灭火器C、水基式灭火器D、二氧化碳灭火器正确答案：D8.目前大型汽轮发电机组大多采用内冷方式,冷却介质为( )。
A、氢气和水B、水和空气C、氢气D、水正确答案：A9.无需区分表笔极性就能测量直流电量的仪表是( )仪表。
A、电磁系B、静电系C、磁电系D、电动系正确答案：A10.同一建筑物、构筑物的电线绝缘层颜色选择应一致,一般保护地线(PE 线)应是( )。
A、黄线B、绿线C、蓝线D、黄绿相间线正确答案：D11.下面不属于 PLC 编程语言的是( )。
A、梯形图B、语句表C、逻辑功能图D、程序流程图正确答案：D12.自动控制系统频域分析法中ω从 0 变化到+∞时,典型延迟环节频率特性极坐标图为( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下载可编辑 .专业.整理. 高三《电子电工》练习题 1．如图所示电路中A、B之间的电压UAB为( )
第1题图 A．－6V B．6V C．－10V D．10V 2．如图所示电路中A、B两端之间的等效电阻RAB为( )
第2题图 A．1Ω B．1.5Ω C．2Ω D．2.5Ω 3．用电压表测得某全电路的端电压为0，这说明 ( ) A．外电路断路 B．外电路短路 C．外电路上电流比较小 D．电源内电阻为0 4．一个电热器接在电压为10V的直流电源上，产生一定的热功率。如果把它改接到交流电源上，使它产生的热功率与接在直流时相等，则该交流电源电压的最大值应是( ) A．52V B．5V C．102V D．10V 5．在Y形联接的三相对称电路中，相电流与线电流的相位关系是( ) A．相电流超前线电流30° B．相电流滞后线电流30° C．相电流与线电流同相 D．相电流滞后线电流60° 6．如图所示电路，已知电压表V1、V2的读数均为10V，则电压表V的读数近似为
( )
第7题图 7．在某负载两端所加正弦交流电压和流过的正弦交流电流最大值分别Um、Im，该负
载的视在功率为 ( )
A.2UmIm B．2UmIm C.12UmIm D.12UmIm 8．要使三只额定参数为“110V,40W”的灯泡接入电源电压为220V的电路中都能正常工作，那么应采取的连接方式是( ) A．两只并联后与另一只串联 B．两只串联后与另一只并联 C．每只灯泡串联适当电阻再并联 D．全部并联 9．由理想二极管组成的电路如图所示，其A、B两端的电压应为( ) 下载可编辑 .专业.整理. 第11题图 A．－12V B．－6V C．＋6V D．＋12V
10．在电路板上测得硅三极管的三个极的电位如图所示，则工作在饱和状态的三极管是( )
11．在共射组态的放大电路中，输入电压信号与输出电压信号的相位差关系是 ( )
A.12π B．π C.23 π D．2π 12．实验测得某含源二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时，其端电压是__________V。 13．一个电源分别接上8Ω和2Ω的电阻时，两个电阻消耗的功率相同，则这个电源的内阻为__________Ω。 14．把5Ω的电阻R1和10Ω的电阻R2串联接在15V的电路上，则R1消耗的电功率是
__________；若把R1、R2并联接在另一电路上，R1消耗的电功率是100W，则R2消耗的电功
率是__________。 15．已知某交流电路，电源电压u＝141sin(314t－π/6)V，电路中通过的电流i＝1.41sin(314t－π/2)A，则电压和电流间的相位差是__________。 16. 如图所示是某正弦交流电电流的波形图，它的周期是0.04s，则其电流的瞬时值表达式i＝__________A。
第26题图 下载可编辑
.专业.整理. 17．两根同种材料的电阻丝，长度之比为4∶1，横截面积之比为2∶3，它们的电阻之比为__________。 18．有一个表头，满偏电流Ig＝100μA，内阻rg＝1kΩ，若要将其改装成量程为1A的
电流表，需要并联__________的分流电阻。 19.某RL串联电路，已知R＝40Ω，在串联电路两端加上交流电压u＝1002sin(200t＋30°)V，测得通过它的电流有效值I＝2A。(cos37°＝0.8，cos53°＝0.6) 试求：(1)电路的阻抗Z和感抗XL
；
(2)电路的功率因数cosφ； (3)写出电流的瞬时值表达式。
20.如图所示基本放大电路中，三极管的电流放大系数β＝100，rbe＝1kΩ。 (1)画出放大电路的直流通路、交流通路。 (2)若测得三极管静态管压降UCEQ＝6V，估算RP值；
(3)若测得Ui和Uo的有效值分别为1mV和100mV，则负载电阻RL为多少？
(4)在调整放大电路的静态工作点时，如果将RP调至零，则三极管会不会损坏？如果会
损坏，在电路中可以采取什么措施来预防？
21.如图所示的集成运算放大电路中，已知Vi1＝0.1V，Vi2＝0.2V，R＝R2＝10kΩ，R1
＝20kΩ，R3＝100kΩ，则按下列要求计算：
(1)该电路的输出电压为V01 和V02多少？ 下载可编辑 .专业.整理. (2)流过R3的电流是多大？
(3)A1组成了什么集成运算放大电路？
22．由三个开关并联起来控制一只电灯时，电灯的亮与不亮同三个开关的闭合或断开之间对应关系属于__________的逻辑关系。( ) A．与 B．或 C．非 D．与非
23．JK触发器中的SD端称为( )
A．置位端 B．置0端 C．复位端 D．置高阻端 24．四位二进制数码可以编成__________个代码，用这些代码表示0～9十进制数的十个数码，必须去掉__________个代码。 25．一个四位8421BCD码十进制加法计数器，若初始状态为0000，输入第7个CP脉
冲后，计数器的状态为__________，输入第12个CP脉冲后，计数器的状态为__________。 26.如图所示电路中，设各触发器的初态为1，试列出状态表，画出Q1、Q2、Q3的波
形，并说明电路的功能。
第59题图 27、下面是两个正弦交流电的解析式i1=10sin(314t+6)A,i2=102sin(314t+4)A,这
两式中两个交流电流相同的量是（ ） A. 周期； B.最大值； C.效有值； D.初相 28、如图所示，当交流电源电压U=220V，频率f=50HZ时，三只电灯亮度相同，现将下载可编辑 .专业.整理. 交流电的频率改为100HZ，则下列情况正确的是（ ） A A灯比原来暗； B B灯比原来亮； C C灯比原来亮； D C灯与原来一样亮
29、继电一接触器控制电路如题图所示(主电路略)。接触器KM控制电动机M的起、停。该控制电路的错误之处是( ) A.电动机不能起动 B.无失压保护 C.按起动按钮后将造成电源短路 D.电动机起动后不能停转 30、R1和R2为两个串联电阻，已知．R1=4R2，若R2上消耗的功率为1 W，则R1上消耗的功率为( )。 A．1 W B．4 W C．0.25 W D．1 6 W
31、一台单相变压器，原边绕组匝数为1000，副边绕阻匝数为500，接到R=5Ω的负载上，略去变压器内阻抗压降不计。则折算到原边绕组输入端的等效电阻为( )。 A.10Ω B.2.5Ω C.20Ω D.5Ω 32、在某一交流电路中，电阻、电感和电容两端的电压都是100V，那么电路的端电压是_________。 33、电路如题26图所示，已知硅稳压管Dz1的稳定电压为8V，Dz2的稳定电压为6V，
正向压降均为0.7V，图中的输出电压Uo为______________V。
A B C 下载可编辑
.专业.整理. 26题图 27题图 34、电路图如题27图，已知RB=240KΩ，RC=3KΩ，晶体管β=20，VCC=12V。现在该电路中的晶体管损坏，换上一个β=40的新管子，若要保持原来的静态电流IC不变，且忽略UBE，应把RB调整为______________KΩ。 35、电路如题31图所示，已知 (1)用电源等效变换法求电流 ，(2)如果R3可调，求其最大功率。
36、电路如图32所示，试求： (1)电阻R消耗的功率及该电路的功率因数； (2)作出电流和电压的相量图。 (3)如要将电路功率因数提高，应采用什么方法? 请将接线方法作图。 下载可编辑
.专业.整理. 37、有一三相三线制供电线路，线电压为３８０伏，接入星形接线的三相电阻负载，每相电阻值皆为５００欧。试计算：（１）正常情况下，负载的相电压、线电压、相电流、线电流各为多少？（２）如Ａ相断线，Ｂ、Ｃ两相的相电压有何变化？（3）如Ａ相对中性点短路，Ｂ、Ｃ两相的电压有何变化？
38、试分析下图时序电路的逻辑功能、并列出输出状态表（设初态为000）
39、三相笼型异步电动机常用的降压起动方法有____________、________________和Q2 Q3
FF3FF2 FF1
CPQ
K J
Q Q K J Q Q
K J
Q
Q1 &
& 下载可编辑
.专业.整理. _______________等。 40.已知：I1=1A，U2=2V 则VS为：（ ）
A.7V B.5V C.（R+1）V D. -7V
41、已知：当IS=0时，I=1A，则当IS=2A时，I为：（ ） A. 0； B.2A； C. 34A； D. 37A 42、wtvu
scos50，5电阻的功率为10W，则电路的功率因数为：（ ）
A. 0.6 B. 0.3 C. 0.8 D.不能确定 43、 某鼠笼式三相异步电动机的额定电压为 220/380V, 接法△,/Y, 若采用星形一三角形换接降压起动 , 则起动时每相定子绕组的电压是 ( ) A. 380V B. 220V C.127V D.110V 44、一只内阻为0. 45的磁电式电流表，量程表是100mA，现给它并联一只0.05的分流电阻，则该电流表的量程将扩大为（ ） A、900mA B、10mA C、1A D、1mA 45、一电灯和一电感线圈串联，用交流电供电，若提高交流电的频率，则正确的是（ ） Ａ、电感增大 Ｂ、电灯变亮 Ｃ、电感减小 Ｄ、电灯变暗 46、两只额定电压相同，但阻值不同的电阻，串联在额定电压上，则功率较大的电阻（ ）
A发热量较大 B发热量较小 C发热量相同 D、不能确定
