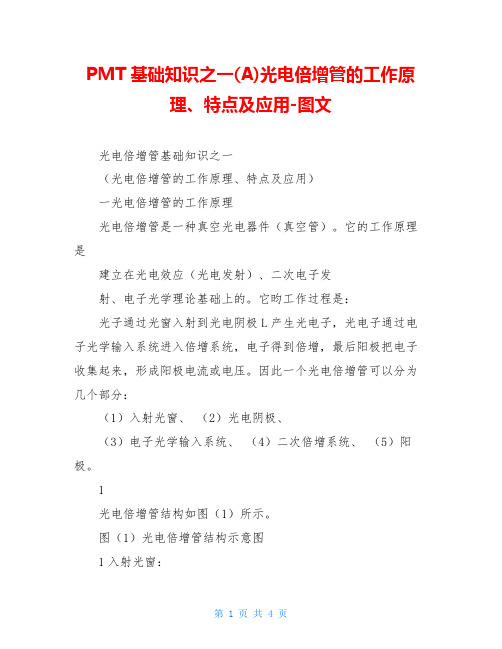

PMT基础知识之一(A)光电倍增管的工作原理、特点及应用-图文光电倍增管基础知识之一（光电倍增管的工作原理、特点及应用）一光电倍增管的工作原理光电倍增管是一种真空光电器件（真空管）。
它的工作原理是建立在光电效应（光电发射）、二次电子发射、电子光学理论基础上的。
它昀工作过程是：光子通过光窗入射到光电阴极L产生光电子，光电子通过电子光学输入系统进入倍增系统，电子得到倍增，最后阳极把电子收集起来，形成阳极电流或电压。
因此一个光电倍增管可以分为几个部分：（1）入射光窗、（2）光电阴极、（3）电子光学输入系统、（4）二次倍增系统、（5）阳极。
1光电倍增管结构如图（1）所示。
图（1）光电倍增管结构示意图1入射光窗：让光通过的光窗一般有 (1) 硼硅玻璃（300nm）、 (2) 透紫玻璃（185nm）、(3) 合成（熔融）石英（160nm）、 (4) 蓝宝石(Al2O3)150nm、 (5) MgF2（115nm）。
光电倍增管光谱短波阈由入射光窗决定。
22光电阴极光电阴极是接收光子而放出光电子的电极。
一般分为半透明（入射光和光电子同一方问）的端面或四面窗阴极和不透明（入射光的方向与光电子方向相反）。
见图（2）电子轨迹图。
图（2）电子轨迹图3光电阴极的材料多用低逸出功的碱金属为主的半导体化合物，到目前为止，实用的先电阴极材料达十种之多：(1) Sb-Cs特点是：阴极电阻低，允许强光下有大电流流过阴极的场合下工作）( 2) 双碱（Sb-RbCs、Sb-K-Cs）特点是：灵敏度较高暗电流小-热电子发射小）( 3) 高温双碱（Sb-K-Na）特点是：耐高温-200℃(4) 多碱（Sb-K-Na-Cs）.特点是：宽光谱灵敏度高(5) Ag-O-Cs多碱特点是：光谱可到近红外灵敏度低）4(6) GaAs（Cs）特点是：高灵敏光谱平坦强光下容易引起灵敏度变坏）。
(7) Cs-I特点是日盲，在115nm的短波也有高(8) Cs-Te特点是：日盲、阴极面透过型和反射型）我公司生产的PMT的阴极材料主要是(1) Sb-Cs(2)双碱（Sb-RbCs、Sb-K-Cs）(3)高温双碱（Sb-K-Na）(4)多碱（Sb-K-Na-Cs）5。
光电倍增管的原理和应用
光电倍增管的原理和应用1. 原理光电倍增管（Photomultiplier Tube, PMT）是一种能将光信号转化为电信号并进行放大的光电转换器件。
它由光阴极、光阴極多级倍增结构和阳極等部分组成。
光电倍增管的工作原理如下： 1. 光信号进入光电倍增管时，首先经过光阴极激发，激发后的光电子被加速电压所加速； 2. 加速后的光电子轰击光阴极，产生更多的次级光电子，这个过程称为光电子的倍增； 3. 产生的次级光电子经过一系列的倍增极间碰撞，产生更多的次级光电子，最终形成电流信号； 4. 电流信号经过阳极的收集和放大，输出为一个与光输入强度成正比的电压信号。
通过上述的工作原理，光电倍增管能够将弱光信号放大至可被检测和测量的强度，具有高增益、低噪声和较快的响应速度等特点。
2. 应用光电倍增管在各个领域都有广泛的应用，下面列举几个主要的应用领域：2.1 显微成像在显微成像领域，光电倍增管常被用于低光强下的图像增强和放大。
显微镜配备光电倍增管可以大大提升显微图像的清晰度和细节，特别是在观察透射和荧光显微图像时效果更加明显。
2.2 荧光检测在生物医学领域，光电倍增管常被用于荧光检测和荧光分析。
它可以将微弱的荧光信号转化为强电信号，用于荧光探针的测量、蛋白质表达分析、细胞标记等。
2.3 宇宙学研究在宇宙学研究中，光电倍增管常被用于光谱分析和星体测量。
它可以对来自宇宙空间的微弱光信号进行放大和测量，帮助科学家研究宇宙的结构和演化。
2.4 核物理实验在核物理实验中，光电倍增管广泛应用于粒子探测器和谱仪。
它可以将粒子或射线的能量转化为电信号，并通过倍增过程增强信号强度，用于探测和测量。
2.5 环境监测在环境监测中，光电倍增管常被用于气体检测和核辐射检测。
它可以对气体中的特定成分进行精确测量，如大气中的臭氧、氮氧化物等；同时，也可以用于监测和测量环境中的辐射强度和辐射类型。
3. 小结光电倍增管作为一种重要的光电转换器件，具有广泛的应用前景。
光电倍增管的使用方法与调试技巧
光电倍增管的使用方法与调试技巧光电倍增管（Photomultiplier Tube，简称PMT）作为一种高灵敏度的光电探测器，广泛应用于光谱分析、核物理、生物医学等领域。
本文将介绍光电倍增管的使用方法和调试技巧，帮助读者更好地了解和掌握这一高精度的仪器。
一、PMT的基本原理光电倍增管的核心部分是光阴极和若干倍增极。
当入射光子击中光阴极时，光子能量被转化为电子能量。
这些电子经过倍增极的级联放大后，最终通过输出极产生电流信号。
光电倍增管的放大倍数可达数千倍甚至百万倍，因此其灵敏度极高，能够检测到极微弱的光信号。
二、PMT的使用方法1. 光阴极保护PMT的光阴极十分脆弱，需要在使用中特别注意保护。
事先应在实验室中设置良好的光源控制环境，并确保光阴极不暴露在空气、灰尘或化学气体中。
光阴极的污染会降低PMT的响应灵敏度，甚至损坏其稳定性。
2. PMT电源调节在连接PMT电源之前，应按照PMT的额定工作电压范围设置电源。
频繁调整电源参数会对PMT产生不可逆的损伤，因此应量好电压值后再连接。
3. 光电倍增管放大倍数选择光电倍增管的放大倍数决定了其灵敏度和线性范围。
在实际应用中，需要根据实验需求选择合适的放大倍数。
一般情况下，灵敏度要求较高时可以选择较大的放大倍数，但注意不要超过PMT的承受范围。
4. 信号调制和滤波在实验中，常常需要对PMT的输出信号进行调制和滤波，以提取出感兴趣的信号成分。
这可以通过在电路中加入合适的调制器和滤波器实现。
调制器可以对信号进行放大、限幅、滞后等处理，滤波器则可以去除噪声和杂散干扰。
三、PMT的调试技巧1. 定位调试当PMT的输出信号异常或无反应时，首先应进行定位调试。
可以通过更换光阴极、放大极、输出极等部件，逐一排除故障。
同时，还要检查连接线路是否有松动或损坏导致信号中断。
2. 背景噪声降低一些实验环境中存在背景噪声，会对PMT的信号检测产生负面影响。
为了降低背景噪声，可以采用暗箱、屏蔽罩等方法进行隔离。
pmt的工作原理特点和应用
PMT的工作原理特点和应用1. 工作原理光电倍增管（Photomultiplier Tube，简称PMT）是一种常用于光检测和光测量的器件，其工作原理基于光电效应。
它由光电阴极、一系列的二次电子倍增结构和收集极组成。
PMT的工作原理如下：1.当光射到光电阴极上时，光电阴极中的光电子通过光电效应被激发并从光电阴极发射出来。
2.发射出的光电子被聚集在一个电子透镜中，进一步通过了二次电子倍增结构。
3.二次电子倍增结构由一系列的一阴极、二阴极和电子倍增板组成。
当一阴极接收到光电子时，产生了二次电子释放。
接下来，这些二次电子又被二阴极吸引，进一步产生更多的二次电子。
这个过程可以重复数次，使得电子倍增。
4.最后，释放出的电子被收集极收集，并转换为一个电流信号。
2. 特点PMT作为一种高灵敏度、高增益的光探测器，具有以下特点：•高增益：通过二次电子倍增结构使得输入光信号经过倍增处理，大大增强了信号强度，从而提高了灵敏度和可探测性能。
•高线性范围：PMT具有较高的线性范围，能够对不同光强度的信号做出准确的响应。
•良好的时间分辨率：由于PMT具有较快的响应速度，可以实现对短脉冲的检测和时间分辨。
•宽波长响应范围：PMT在可见光和近红外光区域具有较高的响应率，适用于多种不同波长范围内的应用。
•低噪声：PMT在低信号水平下也能提供较低的噪声，从而保证了较高的检测灵敏度。
3. 应用由于其卓越的性能，PMT在许多领域得到广泛应用。
3.1 生物医学领域•荧光分析: PMT可以用于荧光显微镜和荧光光谱仪等仪器中，用于检测和分析生物样品发出的荧光信号。
•核医学检测: PMT可用于核医学成像设备，如正电子发射计算机断层扫描（PET）仪器，用于探测放射性同位素的γ射线。
•光生物学研究: PMT被广泛用于测量细胞内的光信号，如钙离子浓度、荧光针标活性等。
3.2 粒子物理实验•粒子探测器: PMT可用于离子束探测器、粒子计数器等设备中，用于检测由高能粒子产生的闪烁光信号。
光电倍增管 硅光电二极管
光电倍增管硅光电二极管光电倍增管和硅光电二极管是光电器件中常见的两种类型，它们在不同的应用领域具有重要的作用。
本文将从原理、结构、特点以及应用等方面对光电倍增管和硅光电二极管进行详细介绍。
一、光电倍增管光电倍增管（Photomultiplier Tube，PMT）是一种能将微弱光信号转化为可观测电信号的器件。
它的原理基于二次电子发射效应，通过多级倍增机制将光电子放大到可测量的程度。
光电倍增管的结构由光阴极、多级倍增部件和收集极组成。
光阴极负责将光信号转化为光电子，而倍增部件则负责将光电子经过多级倍增，放大成可观测的电信号。
最后，收集极将放大后的电信号收集起来。
光电倍增管具有以下特点：1. 高增益：光电倍增管能够将微弱的光信号放大到可观测的程度，具有很高的增益。
2. 宽波长响应范围：光电倍增管对不同波长的光信号都具有较好的响应能力，能够应用于广泛的光学系统中。
3. 快速响应速度：光电倍增管的响应速度很快，能够用于高速信号检测和计量应用。
4. 低噪声：光电倍增管的噪声水平较低，能够保证信号的清晰度和准确性。
光电倍增管在许多领域中都有广泛的应用，如科学实验、荧光光谱、核物理实验、医学成像等。
二、硅光电二极管硅光电二极管是一种利用硅材料制成的光电器件，能够将光信号转化为电信号。
它的原理基于光电效应，光子入射到硅材料上，产生光生载流子，从而形成电流。
硅光电二极管的结构由PN结和光敏区组成。
当光照射到光敏区时，光子的能量会激发光敏区内的电子和空穴，形成电流。
PN结的引入可以提高光电二极管的响应速度和灵敏度。
硅光电二极管具有以下特点：1. 高灵敏度：硅光电二极管对光信号具有很高的灵敏度，能够检测到微弱的光信号。
2. 快速响应速度：硅光电二极管的响应速度很快，能够用于高速信号检测和通信应用。
3. 宽波长响应范围：硅光电二极管对可见光和红外光信号都具有较好的响应能力。
4. 低噪声：硅光电二极管的噪声水平较低，能够保证信号的清晰度和准确性。
电子束光电器件：光电倍增管工作原理与应用研究
电子束光电器件：光电倍增管工作原理与应用研究光电倍增管（Photomultiplier Tube，PMT）是一种常见的光电子器件，被广泛应用于高灵敏度光信号检测领域。
本文将介绍光电倍增管的工作原理以及其在科学研究、医学、环境监测等领域的应用。
光电倍增管的工作原理可以简单概括为“光电发射-倍增电子-电子放大”，下面将详细阐述每个步骤的原理。
光电发射：当入射的光子通过PMT的光阴极时，光子的能量被转化为光电子的能量。
光阴极通常由碱金属化合物（如氢化钾）制成，其材料具有较高的光电发射效率，可以将光子释放出来并转化为光电子。
倍增电子：光电子进入光电倍增管后，通过电场加速被引导到第一个倍增极板。
第一倍增极板上的电场会将光电子加速，并使其发生倍增电离，释放出多个次级电子。
这些次级电子进一步被加速并经过多个倍增过程，从而产生更多的电子。
电子放大：倍增过程中产生的电子经过倍增管中的多个倍增阶段，每个阶段中的倍增电子数目都会增加。
最终形成一个电子雨，并快速收集到收集极上，形成一个电流脉冲。
这个电流脉冲的幅度与入射光子的能量成正比，因此可以利用这个幅度信号来测量入射光子的能量。
光电倍增管具有高增益、高灵敏度和宽动态范围的特点，因此在许多领域都有广泛的应用。
在科学研究中，光电倍增管常用于光学实验中的光谱分析、荧光检测以及高能物理实验等领域。
其高增益特性可以帮助科学家探测非常微弱的光信号，从而实现更精确的实验结果。
在医学领域，光电倍增管被广泛应用于核医学、放射性同位素检测等方面。
例如，在放射性同位素治疗中，光电倍增管可以用于测量放射性同位素的衰变，评估治疗效果。
同时，光电倍增管还可以用于生物荧光显微镜中，帮助研究人员观察细胞和微生物的活动。
在环境监测方面，光电倍增管的高灵敏度特性使其成为大气污染监测中的重要工具。
通过测量大气中的微小光子信号，光电倍增管可以帮助监测空气中的颗粒物浓度以及其他污染物的含量，从而提供环境保护决策的参考数据。
光电倍增管的应用及原理图
光电倍增管的应用及原理图1. 光电倍增管的简介光电倍增管（Photomultiplier Tube，简称PMT）是一种具有极高灵敏度的光电转换器件，用于将光信号转换为电信号。
它广泛应用于光谱分析、粒子探测、荧光测量等领域，在科研、工业和医学等领域发挥着重要作用。
2. 光电倍增管的原理光电倍增管的工作原理基于光电子发射增强效应。
下面是光电倍增管的工作原理图：输入光信号 --> 光阴极 --> 集成光电子倍增机构（多级电子倍增器） --> 输出电信号3. 光电倍增管的应用光电倍增管在以下领域有着广泛的应用：•光谱仪：光电倍增管能够高效地转换光信号，因此被广泛应用于光谱仪中。
在光谱仪中，光信号被转换为电信号后，可以通过电子学系统进行放大、滤波、测量等处理，从而得到精确的光谱数据。
•粒子探测：光电倍增管对粒子的辐射有很高的灵敏度，因此可以应用于粒子探测器中。
通过探测粒子辐射后产生的光信号，光电倍增管可以将光信号放大为电信号，从而实现对粒子的探测和测量。
•荧光测量：光电倍增管对荧光的敏感度很高，因此在荧光测量中得到广泛应用。
光电倍增管能够将微弱的荧光信号转换为电信号，并对信号进行放大处理，以提高测量的灵敏度和精确度。
•生命科学：在细胞学、分子生物学等生命科学研究中，光电倍增管可以应用于荧光显微镜、流式细胞仪、免疫分析等仪器中。
通过光电倍增管将荧光信号转换为电信号，可以实现对生物样品的定量分析和图像获取。
4. 光电倍增管的优势相比于其他光电转换器件，光电倍增管具有以下优势：•高灵敏度：光电倍增管能够将微弱的光信号放大到可测量范围内，具有极高的灵敏度。
•宽动态范围：光电倍增管能够在大范围的光强下工作，具有较宽的动态范围。
•快速响应：光电倍增管具有快速的响应时间，能够处理高速的光信号。
•低噪声：光电倍增管的噪声水平较低，使得测量结果更加准确。
5. 光电倍增管的结构光电倍增管的基本结构分为以下几部分：•光阴极：将光信号转换为光电子信号的部分。
光电倍增管原理特性及其应用
光电倍增管原理特性及其应用光电倍增管（Photomultiplier Tube，简称PMT）是一种特殊的电子设备，广泛应用于光电探测、荧光测量、核物理实验等领域。
它利用电子受光激发释放的方式将光信号转换为电信号，并通过电子倍增过程将电信号放大多倍，达到目的信号放大的效果。
本文将介绍光电倍增管的原理、特性以及常见的应用。
1.光信号的发射：光信号通过光阴极进入光电管，光阴极通常由碱金属镓锑（NaKSb）材料制成。
当光信号照射到光阴极上时，光子与光阴极上的物质相互作用，使得光电子从光阴极上释放出来。
2.倍增过程：光释放的电子进入倍增极，倍增极是一种由若干离子阱和荧光幕构成的结构。
当光电子进入倍增极后，它们会受到倍增极上高电压的作用，在电场的驱动下不断加速并撞击倍增极表面的离子阱。
每一次撞击会产生一系列二次电子，这些二次电子再次撞击离子阱，又会产生更多的二次电子，从而形成电子的雪崩放大效应。
通过层层倍增，最终使得放大倍数达到几千倍甚至几万倍。
3.电子与收集极的相互作用：经过倍增极放大的电子进入到收集极，收集极是一个高电压的吸收电极。
当电子撞击收集极时，就会产生微弱的电流信号，这个电流信号即为光电倍增管放大后的输出信号。
1.高增益：光电倍增管能够将输入光信号进行倍增，放大增益可达几千倍甚至几万倍。
2.快速响应：光电倍增管由于对光信号的快速响应能力强，其时间分辨率可以达到纳秒级。
3.宽动态范围：光电倍增管的动态范围非常广，可以从微弱信号到强光信号都能够进行检测。
4.低噪声：光电倍增管具有较低的噪声水平，能够提高信号的信噪比。
1.光谱分析：光电倍增管适用于光谱仪器、光谱分析系统等领域，能够将微弱的光信号转换为电信号并放大，提高谱线的信噪比。
2.荧光测量：光电倍增管可以用于荧光检测系统中，通过对荧光信号的放大和检测，实现对荧光染料浓度、荧光标记物的检测等。
3.粒子探测：在核物理实验中，光电倍增管可以用于探测粒子轨迹、测量粒子能量、顶点位置等研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PMT基础知识之一光电倍增管的工作原理特点及应用)解
析
光电倍增管（Photomultiplier Tube，简称PMT）是一种能将光信号
转化为电信号的光电转换器件。
它以其高增益、快速响应和低噪音等特点，在许多领域的光学测量中得到广泛应用，包括光谱分析、荧光检测、核物
理实验等。
光电倍增管的工作原理是利用光电效应和二次电子倍增效应。
它由以
下几个要素组成：光阴极、光增倍电极、聚焦电极、二极子结构和阳极。
光阴极是光电效应的关键部分，它所采用的材料通常是碱金属或多元
化合物。
当光照射到光阴极上时，光子能量被转化为电子能量，从而产生
光电子。
光电子经过电场的作用，被加速到光增倍电极上。
光增倍电极上有许
多层金属环，称为光栅，它们可以运用电场将光电子逐级地加速，并在每
一级都发生冲击电离，产生次级电子，使光电子数量逐级增加。
次级电子经过电场聚焦，被减震电极引导到二极子结构处。
二极子结
构由多个层次的金属环组成，其中正极为阳极，负极为阴极。
次级电子在
二极子结构上发生冲击电离，二次电子产生的数量比初始光电子数量更多。
最后，二次电子被加速到阳极上，产生电流信号。
该电流的幅度与初
始光子的能量成正比。
这个信号经过放大和处理后，最终用于检测和测量。
光电倍增管的特点包括高增益、宽动态范围、快速响应和低噪音。
其
高增益是由于倍增过程中的二次电子冲击电离效应，可以将一个光子转化
为数千个电子。
它的宽动态范围可以处理从强光到弱光的广泛光强范围。
快速响应让光电倍增管适用于高速计数和时间分辨测量。
低噪音使得它对弱信号有很高的灵敏度。
光电倍增管在许多领域中得到广泛应用。
在光谱分析中，它可以用于光谱仪和分光仪的检测器。
在荧光检测中，光电倍增管可以提高荧光检测的灵敏度和信噪比。
在核物理实验中，它可以用于测量射线和粒子的强度和能量。
总结起来，光电倍增管的工作原理是通过光电效应和二次电子倍增效应将光信号转化为电信号。
它的特点包括高增益、宽动态范围、快速响应和低噪音。
在光谱分析、荧光检测和核物理实验等领域有着广泛的应用。
