阻尼器的布置和安置方法
粘滞阻尼器安装施工工法
粘滞阻尼器安装施工工法一、前言粘滞阻尼器是一种新型的结构减震控制装置，具有简单、可靠、耐久、耗能大等优点，适用于楼房、烟囱、桥梁、塔架等各种结构物的减震控制。
本文将针对粘滞阻尼器的安装施工工法进行详细介绍，以便读者了解该工法的具体操作流程和注意事项。
二、工法特点粘滞阻尼器的安装施工工法具有以下几个特点：1. 操作简单易行：粘滞阻尼器的安装无需借助大型起重机，可以利用较小型号和常规型号的起重机施工完成。
2. 安全性高：粘滞阻尼器的安装过程中，工作人员可以在地面上进行，无需攀登和作业，在施工操作中更加安全。
3. 工期短：由于安装粘滞阻尼器无需进行任何大幅度削减、打深和打洞施工作业等，因此相比其他减震装置，施工周期会更短。
4. 经济实用：粘滞阻尼器的安装施工工法成本较低，适用于多种不同建筑结构应用。
三、适应范围粘滞阻尼器适用于不同建筑结构的减震控制，包括楼房、烟囱、桥梁、塔架等。
四、工艺原理1. 施工工法与实际工程的联系粘滞阻尼器的安装施工工法需要与实际工程环境、施工项目以及具体材料特性等结构服务进行联系。
施工前将圆柱粘滞阻尼器、阀组、液压缸、加固螺杆、导套等组装件制作好，并颜色区别包装标记。
2. 采取的技术措施在粘滞阻尼器的安装过程中，为了保证其性能和效果，可以采取以下技术措施：①给系统供油时要尽量避免气体、净放油、铁锈、杂质等进入系统，避免内部阀组震动、卡滞、漏油等故障；②在安装过程中，快速接头处和油线接头处应涂上防漏胶，防止漏油；③在具体的施工操作过程中，能够注水稀释胶水，方便自行拆卸更换，减少材料浪费。
五、施工工艺粘滞阻尼器的安装施工过程主要分为以下几个阶段：1. 确定安装位置：在进行具体安装之前，需要根据实际工程情况和设计要求，确定粘滞阻尼器的安装位置和数量。
2. 安装基础排版：按照设计图纸上的标注位置，开始排版基础板；确定安装位置、间距、基础厚度等。
3. 安装时间：在基础混凝土未完全凝固之前，开始安装液压缸和粘滞阻尼器、螺杆螺母、封头等组成件。
阻尼器安装工程施工方案
本方案重点阐述阻尼器钢结构工程及阻尼器安装工程。
其中阻尼器钢结构工程包括：原结构梁下安装钢板及阻尼器墙顶安装钢板、阻尼器钢支撑、钢结构的防腐及防火等工作；阻尼器安装工程包括：阻尼器的水平及垂直方向校核，焊接及防腐及防火等工作。
第三章、施工部署本改造加固工程阻尼器钢结构安装部分，将先施工梁下钢板，然后再施工阻尼器混凝土墙上端的钢板，最后施工顶层阻尼器钢支撑部分的钢结构。
防腐及防火涂料在经有关部门及单位检测合格后一次涂刷完毕。
阻尼器安装在阻尼器混凝土墙浇注完毕拆模后进行。
阻尼器钢结构先施工东、西两侧二层夹层顶结构梁下钢板，并依次向上施工。
施工至四层后展开全面施工，同时开始施工东、西两侧二层夹层阻尼器墙上端钢板，依次向上施工。
最后施工五层阻尼器钢支撑。
施工时保证三个电焊施工班组同时作业。
确保阻尼器钢结构工程在规定的工期内完成。
在阻尼器钢结构三层施工完毕后开始安装阻尼器，之后紧随阻尼器钢结构进行。
在五层阻尼器钢结构施工完毕后，阻尼器安装也同时结束。
阻尼器钢结构的防腐及防火涂料在钢结构施工完毕，经验收合格后立即全面展开，并一次验收合格。
3.3 工程特点、难点分析及对策 3.3.1阻尼器钢结构安装质量是保证阻尼器正常使用的必要条件，因此如何保证阻尼器钢结构安装工程质量是本工程的难点之一。
施工对策： 1 项目经理为第一责任人，组织技术负责人及质检员做好施工前技术准备及技术交底工作。
提前编写详细的工程质量保证措施指导施工，施工中随时检查施工质量，及时指正施工中存在的问题及缺陷，并监督其施工完毕。
2 精选阻尼器钢结构工程施工队伍，选拔优秀的钢结构施工班组，做到专项专业人员操作施工，确保工程质量。
3 选择最先进的设备和材料投入到阻尼器钢结构工程的施工中去，确保设备工程每一环节，每一个节点及细部都达到设计要求。
3.3.2阻尼器上下钢板要求精度高，安装复杂，焊接量大是本工程施工难点之二。
施工对策：1在施工前仔细测量阻尼器上下钢板的安装尺寸，准确号料，保证下料一次成型。
大型公共建筑隔震支座与阻尼器安装施工工法(2)
大型公共建筑隔震支座与阻尼器安装施工工法大型公共建筑隔震支座与阻尼器安装施工工法一、前言大型公共建筑的抗震设计是保障人员生命安全的重要环节。
随着科技的发展，隔震支座与阻尼器作为现代抗震技术的突破性成果，被广泛运用于大型公共建筑的抗震设计中。
本文将详细介绍大型公共建筑隔震支座与阻尼器的安装施工工法。
二、工法特点大型公共建筑隔震支座与阻尼器安装施工工法具有以下特点：1. 可靠性高：隔震支座与阻尼器采用先进的材料和技术，具有较好的耐久性和抗震性能，能够有效减小地震对建筑结构的影响。
2. 灵活性强：隔震支座与阻尼器的安装方式灵活多样，能够适应不同建筑结构和地震需求，并能够满足不同阶段的施工要求。
3. 经济效益高：通过合理的隔震支座与阻尼器安装施工工法，可以提高建筑的抗震性能，并能够减少维护成本和修复费用。
三、适应范围大型公共建筑隔震支座与阻尼器安装施工工法适用于各类大型公共建筑，如高层办公楼、医院、学校、体育馆等。
特别适用于地震频发地区的建筑工程。
四、工艺原理隔震支座与阻尼器的安装施工工法是通过改变建筑结构与地基之间的相互作用方式，减小地震地面运动对建筑结构的影响。
具体实施中，需要采取以下技术措施：1.地基处理：在土壤基础上进行地基处理，如使用加固桩、增加基础深度等方式，以提高地基承载能力和稳定性。
2. 安装隔震支座：在建筑结构的支座位置，安装隔震支座，选择合适的隔震支座类型，并确保安装位置和数量符合设计要求。
3. 安装阻尼器：在建筑结构中的关键部位，安装阻尼器，根据设计要求选择合适的阻尼器类型，并按照施工图纸进行安装。
4.配置震后监测系统：在建筑结构中设置震后监测系统，以收集并分析地震后的结构响应数据，为工程的后续分析提供依据。
五、施工工艺大型公共建筑隔震支座与阻尼器安装施工工法主要包括以下几个施工阶段：1. 确定施工方案：根据设计图纸和施工要求，制定详细的施工方案，并与有关部门进行沟通和会商，确保施工方案的可行性。
金属剪切型阻尼器施工方案
金属剪切型阻尼器施工方案一、施工准备技术准备：熟悉施工图纸、相关技术规范及安装要求，确保施工人员对阻尼器的工作原理、结构特点有充分了解。
材料准备：根据施工计划，提前采购并检验合格的金属剪切型阻尼器、连接件、紧固件等必要材料，确保其质量符合设计要求。
现场准备：清理施工现场，确保施工区域安全、整洁，并准备好必要的施工辅助设施，如脚手架、施工平台等。
二、埋件安装工艺根据施工图纸，确定埋件的准确位置，并进行标记。
采用合适的钻孔设备，按照规定的孔径和深度进行钻孔。
清理孔内杂物，确保埋件安装时孔内干净。
安装埋件，使用专用工具将埋件牢固固定在孔内，确保其位置准确、稳定。
三、阻尼器安装工艺在埋件安装完成后，进行阻尼器的预装，检查其尺寸和配合情况是否符合要求。
使用专业工具，将阻尼器与埋件进行连接，确保连接牢固、紧密。
调整阻尼器的位置和角度，使其满足设计要求，并进行必要的加固措施。
四、施工过程注意事项严格遵守施工规范和安全操作规程，确保施工人员的人身安全。
对施工现场进行定期检查，及时发现并处理潜在的安全隐患。
确保施工质量和进度，按照设计要求进行施工，不得随意更改施工图纸。
五、机具设备配置计划根据施工进度和施工需求，合理配置施工机具设备，如电钻、扳手、锤子等。
确保机具设备的性能良好，定期进行检查和维护，确保其正常运行。
六、材料投入计划根据施工进度和施工量，制定详细的材料投入计划。
合理安排材料的采购、存储和使用，确保施工进度不受材料供应的影响。
七、安全管理措施施工现场应设置明显的安全警示标识，提醒施工人员注意安全。
定期对施工人员进行安全教育和培训，提高其安全意识和自我保护能力。
配备专业的安全管理人员，负责施工现场的安全管理和监督工作。
定期进行安全检查，及时发现并处理潜在的安全隐患，确保施工安全。
以上即为金属剪切型阻尼器的施工方案，施工过程中应严格遵守各项规定和要求，确保施工质量和安全。
同时，根据实际情况及时调整和优化施工方案，提高施工效率和质量。
金属剪切型抗震阻尼器安装施工工法
金属剪切型抗震阻尼器安装施工工法金属剪切型抗震阻尼器安装施工工法一、前言金属剪切型抗震阻尼器是一种有效的抗震装置，可用于建筑结构的抗震改造。
本文将介绍金属剪切型抗震阻尼器的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点金属剪切型抗震阻尼器具有以下特点：高效抗震、无损耗能、可重复使用、安装方便、施工周期短。
三、适应范围金属剪切型抗震阻尼器适用于各种钢结构和混凝土结构的抗震加固和改造，尤其适用于高层建筑、桥梁和大型工业厂房等。
四、工艺原理金属剪切型抗震阻尼器的工艺原理是通过金属材料的剪切变形来吸收和消耗地震能量，实现结构的抗震稳定。
施工工法紧密联系施工工程，采取技术措施确保其理论依据和实际应用。
五、施工工艺1. 准备工作：确定施工方案、制定施工计划、组织施工人员、采购所需材料等。
2. 安装准备：清理施工现场、进行基础预埋件的定位和安装，并进行检查验收。
3. 阻尼器安装：根据设计要求，将金属剪切型抗震阻尼器安装在结构的适当位置，确保其垂直度和水平度。
4. 连接装配：将阻尼器与结构进行连接装配，采用螺栓或焊接等方式进行固定，确保连接牢固可靠。
5. 调试检测：施工完成后进行阻尼器的调试和功能性能测试，确保其正常运行。
六、劳动组织施工过程需要合理组织施工人员，确保施工计划的顺利进行。
包括施工队伍的划分、工作任务的分配、施工人员的培训和安全教育等。
七、机具设备实施金属剪切型抗震阻尼器安装施工工法需要的机具设备包括螺栓拧紧机、焊接设备、起吊机具、水平仪、量具等。
这些设备应具有适当的性能和特点，以满足施工工艺的要求。
八、质量控制施工工法的质量控制是保证施工过程中质量的关键。
包括施工过程的全程监控、施工人员的技术培训和操作规范、材料的质量检验和验收等措施，以确保施工质量达到设计要求。
九、安全措施在施工过程中，需要注意施工中的安全事项。

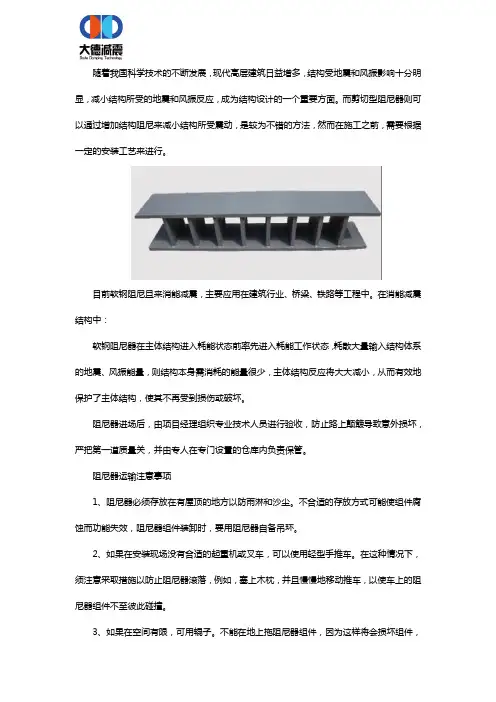

金属软钢阻尼器施工及安装工艺
随着我国科学技术的不断发展，现代高层建筑日益增多，结构受地震和风振影响十分明显，减小结构所受的地震和风振反应，成为结构设计的一个重要方面。
而剪切型阻尼器则可以通过增加结构阻尼来减小结构所受震动，是较为不错的方法，然而在施工之前，需要根据一定的安装工艺来进行。
目前软钢阻尼且来消能减震，主要应用在建筑行业、桥梁、铁路等工程中。
在消能减震结构中：软钢阻尼器在主体结构进入耗能状态前率先进入耗能工作状态，耗散大量输入结构体系的地震、风振能量，则结构本身需消耗的能量很少，主体结构反应将大大减小，从而有效地保护了主体结构，使其不再受到损伤或破坏。
阻尼器进场后，由项目经理组织专业技术人员进行验收，防止路上颠簸导致意外损坏，严把第一道质量关，并由专人在专门设置的仓库内负责保管。
阻尼器运输注意事项1、阻尼器必须存放在有屋顶的地方以防雨淋和沙尘。
不合适的存放方式可能使组件腐蚀而功能失效，阻尼器组件装卸时，要用阻尼器自备吊环。
2、如果在安装现场没有合适的起重机或叉车，可以使用轻型手推车。
在这种情况下，须注意采取措施以防止阻尼器滚落，例如，塞上木枕，并且慢慢地移动推车，以使车上的阻尼器组件不至彼此碰撞。
3、如果在空间有限，可用辊子。
不能在地上拖阻尼器组件，因为这样将会损坏组件，引起壳体腐蚀与变形。
支墩式软钢阻尼器及埋件安装施工步骤：按阻尼器布置图确定埋件安装的具体位置并将埋件吊装到位，对阻尼器上部连接墙及埋件进行施工，注意避让墙内钢筋，位置确定后点焊固定，左右安装误差不宜大于20mm。
扎上部连接墙模板，浇筑混凝土，待其强度达标后清理表面，安装对应阻尼器，点焊固定，安装下部连接墙埋件（与上部埋件相同），埋件上表面与阻尼器连接板下表面接触并点焊固定，扎模板，浇筑下部连接墙混凝土如下所示：混凝土达标后，清理安装表面，观察阻尼器平面位置（是否左右倾斜），若无位置偏差，即将连接部分满焊固定，打磨焊缝，清理现场，安装完成，做建筑面层：人字支撑式软钢阻尼器及埋件安装施工步骤：1.按阻尼器布置图确定阻尼器安装的具体位置及相应型号，在其安装位置所在梁柱上分别画出中心线。
TMD调频质量阻尼器及安装方法
社会日益发展,高层建筑林立,路桥大量增加,在过去二十多年里,调频质量阻尼器(TMD)已成功地用于结构的振动控制，在这些建筑中，不可或缺的就是调频质量阻尼器TMD，在楼梯或者是平台等地方，其安装方法有所不同，下面就给大家介绍一下调频质量阻尼器的结构与它的安装方法有哪些。
它是结构被动减震控制体系的一种，主结构和附加在主结构上的子结构组成，子结构包括固体质量（重量）、弹簧减震器和阻尼器等，具有质量、刚度、阻尼的综合特性，通过改变质量或刚度调整子结构的自振频率，使其接近主结构的基本频率或激励频率，当主结构受激励而振动时，子结构就会产生一个与结构振动方向相反的惯性力作用在结构上，使主结构的振动反应衰减并受到控制，子结构在减振控制过程中相当于一个阻尼器。
将其装入结构的目的是减少在外力作用基本结构构件的消能要求值，在该情况下，这种减小是通过将结构振动的一些能量传递给以最简单的形式固定或连接在主要结构的辅助质量—弹簧—阻尼系统构成的调频质量阻尼器来完成的。
一、平台TMD安装：按图清理安装面，扫除渣石，浮浆保证安装面平整，通知TMD产品进场，产品到达现场后应分类存放，不得堆放，注意防火、防潮，将相应TMD产品运送至安装位置附近，在安装位置植入化学锚栓，吊装时应使用TMD顶部吊环螺钉，吊索须绑扎牢固，TMD下部严禁站人，吊装完成用螺母将TMD旋紧固定，螺母配相应弹垫平垫或相应型号的防松垫片。
按图示位置，安装产品保护罩，保护罩作用为防尘，防雨，不得在保护罩上踩踏或堆放杂物，清理安装现场，完成安装。
体育场看台安装示意图楼梯TMD安装：准备安装，按图清理安装面，清理预埋件表面的锈蚀及浮浆，保证安装面平整，通知TMD产品进场，产品到达现场后应分类存放，不得堆放，注意防火、防潮，根据图纸，将相应TMD产品运送至安装位置附近，等待吊装，根据现场实际尺寸配切连接件。
将TMD吊装至安装位置，点焊连接件固定，测量TMD产品水平，侧量TMD是否居中，测量合格后，将所有点焊焊缝满焊，焊缝不得出现虚焊，漏焊，气孔，夹渣，表面应光滑平整，对产品做防锈处理，完成安装。
黏滞阻尼器施工工艺和施工要求;抗震;
本工程阻尼器单斜杠阻尼器、墙式阻尼器。
黏滞阻尼器一般由缸筒、活塞、阻尼孔、阻尼介质和导杆等部分组成。
在强震或风振中能率先消耗震（振）动能量，迅速衰减结构的震（振）动反应并保护主体结构和构件免遭破坏，确保结构在强震或风振中的安全。
工作原理：当工程结构因振动而发生变形时，安装在结构中的黏滞阻尼器的活塞与缸筒之间发生相对运动，由于活塞前后的压力差使黏滞流体从阻尼孔中通过，从而产生阻尼力，耗散外界输入结构的振动能量，达到减轻结构振动响应的目的。
10.1黏滞阻尼器(VFD)安装施工（斜支撑式）（1）按阻尼器布置图确定阻尼器安装的具体位置，在其梁柱上分别画出中心线。
（2）按图所示位置安装上节点板。
（3）将阻尼器吊装到位，并与上节点板正确连接（穿入销轴并安装弹簧挡圈）。
（4）试安装下节点板，如尺寸合适即可将节点板与VFD耳板用销轴连接，并与结构点焊固定；如尺寸有所偏差则根据现场情况对节点板进行修正，然后重复本步骤。
（5）下节点板处的销轴拔出，焊接下节点板所有接缝处。
（6）VFD耳板与下节点板穿入销轴，并安装弹簧挡圈。
（7）打磨所用焊缝，并涂防锈底漆和面漆。
（8）安装完成，清理现场。
10.2墙式阻尼器安装（1）下墩台钢筋预留:下部框架梁绑扎钢筋时就要进行下墩台竖向钢筋的预留钢筋插入的位置要根据施工图纸参数表中墩台的定位尺寸、墙长、墙厚来确定。
且应和梁钢筋绑扎牢固，为防止钢筋悬出高度过高引起歪斜，可在靠近墩台底部绑两排水平钢筋加以固定。
（2）上墩台施工:上墩台的钢筋及混凝土均与上部框架梁同时进行，当支上部框架梁的底模板时，就应当在底模板上放出墩台的平面位置，并将此处的模板割去，形成一个孔洞，然后支上墩台吊模。
墩台底模支好后将上预埋件放置并定位同时将限位埋件放置在相应位置并固定，之后进行上墩台钢筋绑扎。
混凝土浇筑时要有保证密实度的措施和防止出现梁钢筋过密导致粗骨料下不去的情况。
（3）安装阻尼器:待相应楼层模板及支架拆除后即可安装阻尼器及下预埋件，一般情况下，多层结构可在结构封顶之后、砌体开始之前进行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻尼器的布置和安置方
法
Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
阻尼器的布置和安置方法
一、建筑方面
为了得到粘滞阻尼器在结构中的合理布置，一般需有一个试算调整过程，使粘滞阻尼器消耗地震的能量最有效，阻尼器安装在不同位置，可以达到设计的不同目的。
一般粘滞阻尼器的布置原则是在阻尼器两端具有较大的相对位移楼层设置；对于有扭转的结构，尚应根据地震作用下结构扭转的情况不对称设置抗扭转的阻尼器。
另外随着阻尼器在结构抗震、抗风等项目上应用的发展，很多结构上都采用了不同安装方式、组成不同类型的安置模型。
总结目前阻尼器在结构上的安装方式，主要有对角支撑、人字型支撑、套索式支撑、剪刀式支撑等几种，如又图所示。
此外，还可以配合基础隔震系统、TMD系统等使用。
人字型支撑
二、桥梁方面
针对桥梁结构，粘滞阻尼器主要是用来控制结构纵向位移（相对位移）的。
原则上，它应该被安置在结构最大位移之处。
如梁的两端、梁墩之间和塔梁之间；对于多跨简支梁，为了使结构形成一个整体，也有时设置在梁梁之间，或其它可能的相对位移的两处。
如对于纵向运动，桥面梁和桥墩之间、桥面梁和塔之间、桥面各梁之间相互约束；另外它不仅可以用来纵向运动，也可以用来控制横向运动，也可以选用与桥梁成45度角来控制纵横两个方向运动的阻尼器，为了减少双层桥面的横向相对位移，可以安装成人字支撑的双层桥之间。
详见下表：
梁的两端
梁梁之间梁梁之间
I-5/91 HOV高速路双向安置梁墩之间和塔梁之间人字支撑。
