cad2007 标注基础与样式设置-PPT文档资料
合集下载
CAD图形标注方法简介幻灯片PPT
1.1 创立文本样式 STYLE
在进展文本标注时，用户首先要定义文本样式。 定义文本样式包括选择字体文件，设置文字的高 度、效果、宽度比例和倾斜角度等，并对文本样 式命名。
AutoCAD使用【文字样式管理器】创立和 修改文本样式。

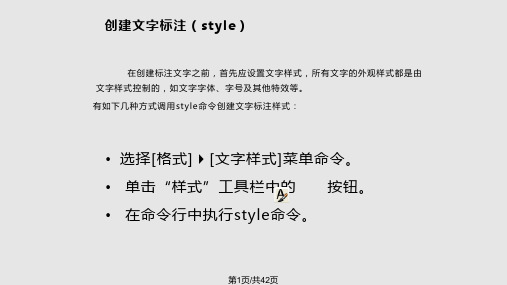

可以通过以下方式启动【文字样式管理器】命 令Style：
(1) 执行菜单命令：【格式】|【文字样式】。 (2) 在命令行键入：Style，〔或ST〕回车。
(1) 【字体名】下拉列表：列出了Windows注册的 TrueType字体文件和AutoCAD特有的字体文件 (.shx)，供用户选择。
(2) 【高度】文本框：用于设置文字的高度。AutoCAD的默认 值为0，如果设置为默认值，在文本标注时，AutoCAD定义文 字高度为2.5mm，用户可重新进展设置。 (3) 【大字体】下拉列表：列出了AutoCAD可使用的大字体文 件，但只有【使用大字体】复选框被选项中时，用户才能设置 【大字体】。 提示：只有选择了有中文字库的字体文件，如宋体、仿宋体、 楷体或大字体中的Hztxt.shx等字体文件，才能正常进展中文标 注，否那么会出现问号或者乱码。 在字体文件中，有一类字体文件前带有@，如果选择了该类字 体文件，那么标注的文字效果为向左旋转90°，如图9-3所示。
功能。 2标. 注在多多行行文文本本时标，注输中入使特用殊文字字符控具制有符较大的灵活性，因为 其本身具有一些格式化选项。同时，在多行文字编辑框快
设置样式名
AutoCAD对文本样式名的设置包括对新建的文 本样式命名，已 定义的文本样式更改名称，删除已 定义的文本样式。
对文本样式名的设置，在【文字样式】对话框的【 样式名】选项组中进展：
(1)【新建】按钮
(2)【重命名】按钮
CAD创建文字标注PPT教学课件
第16页/共42页
图9-7
在“指定对角点或 [高度(H)/对正(J)/行距(L)/旋 转(R)/样式(S)/宽度(W)]:”提示信息中的各选项含义如 下：
• 高度：指定所要标注的多行文字的高度。 • 对正：指定多行文字的对齐方式，如中心对齐、左对齐等。 • 行距：指定多行文字的行间距，它适用于具有两行以上的标注文字。 • 旋转：指定多行文字的旋转角度。 • 样式：指定多行文字所采用的文字标注样式。 • 宽度：指定多行文字所能显示的单行文字宽度。
在AutoCAD中编辑单行文字标注与多行文字标注都 可以使用ddedit命令来完成，但选择不同类型的标注 文字，打开的对话框也不相同。
如编辑使用text命令创建的单行文字标注，其命令 行操作如下：
第21页/共42页
图9-8
若在“选择注释对象或 [放弃(U)]:”提示下选择多行文 字标注，则系统将打开多行文字输入框，用户可重新修 改多行文字的内容，以及更改文字格式等。
第19页/共42页
编辑标注文字（ddedit）
有如下几种方式调用ddedit命令编辑标注文字：
• 选择[修改][对象][文字][编辑]菜单命令。 • 单击“文字”工具栏中的 按钮。 • 在命令行中执行ddedit（ed）命令。
第20页/共42页
在绘图过程中如果标注文字不符合绘图要求，此时 就需要在原有的基础上对文字进行修改。使用ddedit 命令即可对标注的内容、格式等进行编辑。
•
：选中该复选框，创建标注文字的颠倒效果。
•
：选中该复选框，创建反向标注文字效果。
•
：选中该复选框，创建垂直标注文字效果。
• 宽度比例：在该文本框中指定标注文字的宽度比例。
• 倾斜角度：在该文本框中指定标注文字的倾斜角度。
图9-7
在“指定对角点或 [高度(H)/对正(J)/行距(L)/旋 转(R)/样式(S)/宽度(W)]:”提示信息中的各选项含义如 下：
• 高度：指定所要标注的多行文字的高度。 • 对正：指定多行文字的对齐方式，如中心对齐、左对齐等。 • 行距：指定多行文字的行间距，它适用于具有两行以上的标注文字。 • 旋转：指定多行文字的旋转角度。 • 样式：指定多行文字所采用的文字标注样式。 • 宽度：指定多行文字所能显示的单行文字宽度。
在AutoCAD中编辑单行文字标注与多行文字标注都 可以使用ddedit命令来完成，但选择不同类型的标注 文字，打开的对话框也不相同。
如编辑使用text命令创建的单行文字标注，其命令 行操作如下：
第21页/共42页
图9-8
若在“选择注释对象或 [放弃(U)]:”提示下选择多行文 字标注，则系统将打开多行文字输入框，用户可重新修 改多行文字的内容，以及更改文字格式等。
第19页/共42页
编辑标注文字（ddedit）
有如下几种方式调用ddedit命令编辑标注文字：
• 选择[修改][对象][文字][编辑]菜单命令。 • 单击“文字”工具栏中的 按钮。 • 在命令行中执行ddedit（ed）命令。
第20页/共42页
在绘图过程中如果标注文字不符合绘图要求，此时 就需要在原有的基础上对文字进行修改。使用ddedit 命令即可对标注的内容、格式等进行编辑。
•
：选中该复选框，创建标注文字的颠倒效果。
•
：选中该复选框，创建反向标注文字效果。
•
：选中该复选框，创建垂直标注文字效果。
• 宽度比例：在该文本框中指定标注文字的宽度比例。
• 倾斜角度：在该文本框中指定标注文字的倾斜角度。
CAD2007教程PPT版
标题栏 菜单栏 绘图窗口 工具栏 十字光标 坐标系 模板选项卡和布 局选项卡 文本窗口 与命令行 状态栏
工具选项 板
中文版AutoCAD 2007实用教程
标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下 拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
中文版AutoCAD 2007实用教程
1.2.1 AutoCAD的基本功能
AutoCAD自1982年问世以来，已经经历了十余次升级，其每一次升级， 在功能上都得到了逐步增强，且日趋完善。也正因为AutoCAD具有强大的辅助 绘图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与 设计软件之一。 绘制与编辑图形 标注图形尺寸 输出与打印图形
中文版AutoCAD 2007实用教程
输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此， 当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图 纸上，或创建成文件以供其他应用程序使用。
中文版AutoCAD 2007实用教程
关闭图形文件
选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按钮， 可以关闭当前图形文件。如果当前图形没有存盘，系统将弹出AutoCAD警告对 话框，询问是否保存文件。此时，单击“是(Y)”按钮或直接按Enter键，可以保 存当前图形文件并将其关闭；单击“否(N)”按钮，可以关闭当前图形文件但不 存盘；单击“取消”按钮，取消关闭当前图形文件操作，即不保存也不关闭。 如果当前所编辑的图形文件没有命名，那么单击“是(Y)”按钮后， AutoCAD会打开“图形另存为”对话框，要求用户确定图形文件存放的位置和 名称。
工具选项 板
中文版AutoCAD 2007实用教程
标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。 标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下 拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
中文版AutoCAD 2007实用教程
1.2.1 AutoCAD的基本功能
AutoCAD自1982年问世以来，已经经历了十余次升级，其每一次升级， 在功能上都得到了逐步增强，且日趋完善。也正因为AutoCAD具有强大的辅助 绘图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与 设计软件之一。 绘制与编辑图形 标注图形尺寸 输出与打印图形
中文版AutoCAD 2007实用教程
输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此， 当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图 纸上，或创建成文件以供其他应用程序使用。
中文版AutoCAD 2007实用教程
关闭图形文件
选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按钮， 可以关闭当前图形文件。如果当前图形没有存盘，系统将弹出AutoCAD警告对 话框，询问是否保存文件。此时，单击“是(Y)”按钮或直接按Enter键，可以保 存当前图形文件并将其关闭；单击“否(N)”按钮，可以关闭当前图形文件但不 存盘；单击“取消”按钮，取消关闭当前图形文件操作，即不保存也不关闭。 如果当前所编辑的图形文件没有命名，那么单击“是(Y)”按钮后， AutoCAD会打开“图形另存为”对话框，要求用户确定图形文件存放的位置和 名称。
《AutoCAD-2007精品教程》最全课件整套ppt教学课件
绘图窗口中显示了十字光标和坐标系图标。AutoCAD通 过十字光标显示当前位置。绘图窗口的左下方显示了当前使 用的坐标系图标，它反映了当前坐标系的原点和X、Y、Z轴 正向。默认情况下，系统采用世界坐标系（WCS）。
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大 的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功 能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图 形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元 素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形 增加注释信息 → 输出图纸。因此，了解AutoCAD基本图 形元素是使用AutoCAD画图的重要一环。那么，什么是基 本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需 要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注 命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要 的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧 角点，然后向左移动光标，确定其对角点，即自右向左 拖出选择窗口，此时所有完全包含在选择窗口中，以及 所有与选择窗口相交的对象均被选中。
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大 的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功 能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图 形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元 素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形 增加注释信息 → 输出图纸。因此，了解AutoCAD基本图 形元素是使用AutoCAD画图的重要一环。那么，什么是基 本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需 要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注 命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要 的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧 角点，然后向左移动光标，确定其对角点，即自右向左 拖出选择窗口，此时所有完全包含在选择窗口中，以及 所有与选择窗口相交的对象均被选中。
CAD基础教程第10章尺寸标注ppt课件
(5) 设置“调整”选项卡 ① 在“调整选项”选项组选择“文字或箭头，取最
佳效果”。
② 在“文字位置”选项组选择“尺寸线旁边”。
③ 在“标注特征比例”选项组中选择“使用全局比 例”。
10
④ 在“调整”选项组选择“始终在尺寸线之间绘制尺 寸线”。 (6) 设置“主单位”选项卡
① 在“线性标注”选项组设置：“单位格式”选择 “小数”，“精确”下拉列表框中选择“0”。
② 在“角度标注”选项组设置：“单位格式”选择 “十进制数”，“精确”下拉列表框选择“0”。
其余选项均为默认值。 (7) 完成设置
设置完成后，单击“确定”按钮，返回“标注样式 管理器”对话框，并在“样式”列表框中显示“直线” 新尺寸标注样式。
11
10.3 标注尺寸
10.3.1 标注线性尺寸 该功能用于水平、垂直、旋转尺寸的标注。
③ 在“新样式名”文本框中输入“直线” ④ 单击“继续”按钮，打开“新建标注样式” 对话框。
6
“标注样式管理器”对话框
7
“新建标注样式”对话框
8
(2) 设置“直线”选项卡 ① 在“尺寸线”设置组设置：“颜色”为“随 层”，“线宽”为“随层”，“超出标记”设 为“0”，“基线间距”输入“7”。 ② 在“尺寸界线”选项组设置，“颜色”为 “随层”，“线宽”为“随层”，“超出尺寸 线”为“2”，“起点偏移量”为“0”。 (3) 设置“符号和箭头”选项卡 在“箭头”选项组设置：如“第一项”和“第 二个”下拉列表框中选择“实心闭合”，“箭 头大小”为“4”。 其他选项为默认值。
操作格式
命令： “标注”→“线性” 指定第一条尺寸界线起点或〈选择对象〉：（指定 第1条尺寸界线起点） 指定第二条尺寸界线起点：（指定被标注的第2条尺 寸界线起点） 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水 平(H)/垂直(V)/旋转(R)]：（指定尺寸位置或选项）
佳效果”。
② 在“文字位置”选项组选择“尺寸线旁边”。
③ 在“标注特征比例”选项组中选择“使用全局比 例”。
10
④ 在“调整”选项组选择“始终在尺寸线之间绘制尺 寸线”。 (6) 设置“主单位”选项卡
① 在“线性标注”选项组设置：“单位格式”选择 “小数”，“精确”下拉列表框中选择“0”。
② 在“角度标注”选项组设置：“单位格式”选择 “十进制数”，“精确”下拉列表框选择“0”。
其余选项均为默认值。 (7) 完成设置
设置完成后，单击“确定”按钮，返回“标注样式 管理器”对话框，并在“样式”列表框中显示“直线” 新尺寸标注样式。
11
10.3 标注尺寸
10.3.1 标注线性尺寸 该功能用于水平、垂直、旋转尺寸的标注。
③ 在“新样式名”文本框中输入“直线” ④ 单击“继续”按钮，打开“新建标注样式” 对话框。
6
“标注样式管理器”对话框
7
“新建标注样式”对话框
8
(2) 设置“直线”选项卡 ① 在“尺寸线”设置组设置：“颜色”为“随 层”，“线宽”为“随层”，“超出标记”设 为“0”，“基线间距”输入“7”。 ② 在“尺寸界线”选项组设置，“颜色”为 “随层”，“线宽”为“随层”，“超出尺寸 线”为“2”，“起点偏移量”为“0”。 (3) 设置“符号和箭头”选项卡 在“箭头”选项组设置：如“第一项”和“第 二个”下拉列表框中选择“实心闭合”，“箭 头大小”为“4”。 其他选项为默认值。
操作格式
命令： “标注”→“线性” 指定第一条尺寸界线起点或〈选择对象〉：（指定 第1条尺寸界线起点） 指定第二条尺寸界线起点：（指定被标注的第2条尺 寸界线起点） 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水 平(H)/垂直(V)/旋转(R)]：（指定尺寸位置或选项）
CAD的尺寸标注PPT课件
单独移动文字、与引线一起移动、与尺寸线一起移动。 2、精度——小数点后0位~6位 3、标注样式——选择新的标注样式（根据所设置的
标注样式） 建议多使用夹点编辑和右键编辑，会提高绘图效率。
22
.
例题
23
依图标注，标注要 求合乎机械制图标 准。
.
例题
24
设置标注格式（特 别注意设置角度与 半径标注格式）， 标注（线性标注， 连续标注，对齐标 注、公差标注，引 线标注）
使用，可以提高绘图的效率。在建筑上可以用于标注 大量连续的对象（如轴线等）。
19
.
尺寸的标注 标注的编辑
1、编辑标注文本（dimedit）：运行命令，选择要编 辑的标注对象。可对文本进行修改（n选项）、旋转 （r选项），也可倾斜尺寸界线（o选项）。
2、编辑文本位置（dimtedit）：运行命令后，选择要 编辑的标注对象。对文本的位置进行重新选择、设置 其旋转角度。
圆心标记：用符号标记出圆心（少用，标记，2.5mm）
8
.
尺寸的标注
尺寸标注的设置（ddim，d，格式→标注 样式，标注→标注样式）
文字：设置文字样式（采用默认的standar样式，数学 符号才可标出）、颜色、高度（采用机械制图规定的 字号）、分数高度比例（有用分数标注型式时再设 置）、是否绘制文字框。
设置引线线条的格式，角度，箭头、点数及文字的标 注方式。（机械制图使用无箭头形式、并且在文字下 面都绘制直线）。
17
.
尺寸的ห้องสมุดไป่ตู้注 尺寸标注
10、公差标注 通过选择符号的种类（跳动度，圆度等） 设置公差１的尺寸（可选直径号与包容条件） 设置高度，基准标识符、投影公差带。
18
.
标注样式） 建议多使用夹点编辑和右键编辑，会提高绘图效率。
22
.
例题
23
依图标注，标注要 求合乎机械制图标 准。
.
例题
24
设置标注格式（特 别注意设置角度与 半径标注格式）， 标注（线性标注， 连续标注，对齐标 注、公差标注，引 线标注）
使用，可以提高绘图的效率。在建筑上可以用于标注 大量连续的对象（如轴线等）。
19
.
尺寸的标注 标注的编辑
1、编辑标注文本（dimedit）：运行命令，选择要编 辑的标注对象。可对文本进行修改（n选项）、旋转 （r选项），也可倾斜尺寸界线（o选项）。
2、编辑文本位置（dimtedit）：运行命令后，选择要 编辑的标注对象。对文本的位置进行重新选择、设置 其旋转角度。
圆心标记：用符号标记出圆心（少用，标记，2.5mm）
8
.
尺寸的标注
尺寸标注的设置（ddim，d，格式→标注 样式，标注→标注样式）
文字：设置文字样式（采用默认的standar样式，数学 符号才可标出）、颜色、高度（采用机械制图规定的 字号）、分数高度比例（有用分数标注型式时再设 置）、是否绘制文字框。
设置引线线条的格式，角度，箭头、点数及文字的标 注方式。（机械制图使用无箭头形式、并且在文字下 面都绘制直线）。
17
.
尺寸的ห้องสมุดไป่ตู้注 尺寸标注
10、公差标注 通过选择符号的种类（跳动度，圆度等） 设置公差１的尺寸（可选直径号与包容条件） 设置高度，基准标识符、投影公差带。
18
.
AUTOCAD2007尺寸标注第08章-文档资料
8.3
标注尺寸
8.3.1 线性尺寸标注 线性尺寸标注是指标注图形对象沿水平方向、垂直方向或指定 方向的尺寸，分别将它们称为水平标注、垂直标注和旋转标注。
命令： DIMLINEAR ，菜单：“标注” |“ 线性”，工具栏： “标注”】| (线性) 执行DIMLINEAR命令，AutoCAD提示： 指定第一条尺寸界线原点或 <选择对象>: (1) 指定第一条尺寸界线原点 如果在【指定第一条尺寸界线原点或 <选择对象>:】提示下直 接确定第一条尺寸界线的起点，AutoCAD提示： 指定第二条尺寸界线原点: //指定尺寸第二条界线的起点位 置 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: ① 指定尺寸线位置 确定尺寸线的位置。 ② 多行文字(M) 利用文字编辑器输入尺寸文字。
(1) “当前标注样式”标签 显示当前所使用的标注样式的名称。 (2) “样式”列表框 列出已创建的标注样式的名称。 (3) “列出”下拉列表框 确定在“样式”列表框中要列出哪些标注样式。 (4) “预览”框 预览对在“样式”列表框中所选中标注样式的标注效果。 (5) “说明”框 显示对在“样式”列表框中所选中标注样式的说明 (如果有的 话)。(6) “置为当前”按钮 将指定的标注样式置为当前标注样式。 (7) “新建”按钮 创建新标注样式。
(1) “ 文字外观”选项 组 设置尺寸文字的样式 等。 (2) “ 文字位置”选项 组 设置尺寸文字的位置。 (3) “ 文字对齐”选项 组 此选项组用于确定尺 寸文字的对齐方式。 4. “调整”选项卡 “调整”选项卡用于 控制尺寸文字、尺寸 线以及尺寸箭头等的 位置 和 其 他 一 些 特 征 。
(1) “箭头”选项组 确定位于尺寸线两端的箭头样式。 (2) “圆心标记”选项组 确定当对圆或圆弧标注圆心标记时，圆心标记的类型弧标注长度尺寸。 (4) “半径标注折弯”选项 折弯半径标注用于标注当圆弧圆心位于较远位置时折弯了的半 径尺寸。
《AutoCAD2007标准实例教程》第二版全套电子课件完整版ppt整本书电子教案最全教学教程整套
程
第1章 AutoCAD简介
程 AutoCAD 2007标准实例教程
学习要点：
☆ AutoCAD的9种基本功能； ☆ AutoCAD2007的启动过程； ☆ 熟悉AutoCAD2007的工作界面； ☆ 认识标题栏、菜单栏、工具栏、绘图区、文本窗口、状态栏 和工具选项板； ☆ 自定义工作空间；
程 AutoCAD 2007标准实例教程
“AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行” 窗口，它记录了已执行的命令，也可以用来输入新命令。在AutoCAD 2007中， 可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键 来打开AutoCAD文本窗口，它记录了对文档进行的所有操作 。
命令提示信息
程
1.3 用户自定义工作界面
在2007版本可自定义基于任务的用户界面方案。用户可控制所显示的工 具菜单、菜单和工具选项板，以及应用程序窗口中的命令行和属性选项板。 可添加、删除和重新安排用户界面组件来适应用户自己的工作流程。
单击”工具”|”自定义”|”界面”，可以打开“自定义用户界面”对话框。
标题栏 菜单栏 工具栏
绘图窗口
命令行与 状态行
程 AutoCAD 2007标准实例教程
标题栏和菜单栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。
程
1.4 实训指导
用户根据自己需要启动AutoCAD2007,先选择以“三维模式”启动，然后 切换到“AutoCAD经典”模式。
程 中文AutoCAD2007标准实例教程
第1章 AutoCAD简介
程 AutoCAD 2007标准实例教程
学习要点：
☆ AutoCAD的9种基本功能； ☆ AutoCAD2007的启动过程； ☆ 熟悉AutoCAD2007的工作界面； ☆ 认识标题栏、菜单栏、工具栏、绘图区、文本窗口、状态栏 和工具选项板； ☆ 自定义工作空间；
程 AutoCAD 2007标准实例教程
“AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行” 窗口，它记录了已执行的命令，也可以用来输入新命令。在AutoCAD 2007中， 可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键 来打开AutoCAD文本窗口，它记录了对文档进行的所有操作 。
命令提示信息
程
1.3 用户自定义工作界面
在2007版本可自定义基于任务的用户界面方案。用户可控制所显示的工 具菜单、菜单和工具选项板，以及应用程序窗口中的命令行和属性选项板。 可添加、删除和重新安排用户界面组件来适应用户自己的工作流程。
单击”工具”|”自定义”|”界面”，可以打开“自定义用户界面”对话框。
标题栏 菜单栏 工具栏
绘图窗口
命令行与 状态行
程 AutoCAD 2007标准实例教程
标题栏和菜单栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文 件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是 数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。
程
1.4 实训指导
用户根据自己需要启动AutoCAD2007,先选择以“三维模式”启动，然后 切换到“AutoCAD经典”模式。
程 中文AutoCAD2007标准实例教程
AutoCAD2007第13讲 为对象创建文本标注
•
单击“样式”工具栏中的 按钮。 应用文字样式 要应用文字样式，首先得将其置为当前文字 方法。 • 选择[格式][文字样式]菜单命令设置；
•
“样式”工具栏的“文字样式控制”下拉 列表框中选择要为当前文字应用的样只有注册的truetype字体和CAD的编译型 .SHX字体才会出现在该下拉框中。
在单行文本标注时，如果输 入的符号显示为“？”（如Ø符 号），则是由于当前字体库中没 有该符号，只需将当前字体改为 “txt.shx”即可。 有如下几种编辑单行文本的方法： DDEDIT（ED）命令 选择[修改][对象][文字][编辑]菜单命令。 单击“文字”工具栏中的 按钮。 若文本不符合绘图的要求，往往需要在原有的基础上进 行修改，在AutoCAD中可用DDEDIT命令快速编辑文本内 容，包括增加或替换字符等。 思考：如何改变字高？
3.创建多行文本标注
创建多行文本标注 方法： MTEXT（MT） • 选择[绘图][文字][多行文字]菜单命令。 • 单击“绘图”工具栏中的 按钮。 • 使用MTEXT命令也可以在绘图区中创建标注文字。它与单 行文字的区别在于，使用MTEXT命令标注的包含多行段落 的文字是一个整体，可对其进行整体编辑；而使用TEXT 命令标注的文字，其中各行文字是相对独立的，可以单 独对某段文字进行编辑。
合并段落：将选定的段落合并为一段，并用空格替换每 段的回车符。 符号：在光标位置处插入列出的符号或不间断空格，在 后面的章节中将会详细介绍。 输入文字： “选择文件”对话框，在该对话框中选择 任意ASCII或RTF格式的文件。输入的文字保留原始字符 格式和样式特性，但可以在多行文字编辑器中编辑和格 式化输入的文字。应注意输入文字的文件必须小于32K 。
单击“样式”工具栏中的 按钮。 应用文字样式 要应用文字样式，首先得将其置为当前文字 方法。 • 选择[格式][文字样式]菜单命令设置；
•
“样式”工具栏的“文字样式控制”下拉 列表框中选择要为当前文字应用的样只有注册的truetype字体和CAD的编译型 .SHX字体才会出现在该下拉框中。
在单行文本标注时，如果输 入的符号显示为“？”（如Ø符 号），则是由于当前字体库中没 有该符号，只需将当前字体改为 “txt.shx”即可。 有如下几种编辑单行文本的方法： DDEDIT（ED）命令 选择[修改][对象][文字][编辑]菜单命令。 单击“文字”工具栏中的 按钮。 若文本不符合绘图的要求，往往需要在原有的基础上进 行修改，在AutoCAD中可用DDEDIT命令快速编辑文本内 容，包括增加或替换字符等。 思考：如何改变字高？
3.创建多行文本标注
创建多行文本标注 方法： MTEXT（MT） • 选择[绘图][文字][多行文字]菜单命令。 • 单击“绘图”工具栏中的 按钮。 • 使用MTEXT命令也可以在绘图区中创建标注文字。它与单 行文字的区别在于，使用MTEXT命令标注的包含多行段落 的文字是一个整体，可对其进行整体编辑；而使用TEXT 命令标注的文字，其中各行文字是相对独立的，可以单 独对某段文字进行编辑。
合并段落：将选定的段落合并为一段，并用空格替换每 段的回车符。 符号：在光标位置处插入列出的符号或不间断空格，在 后面的章节中将会详细介绍。 输入文字： “选择文件”对话框，在该对话框中选择 任意ASCII或RTF格式的文件。输入的文字保留原始字符 格式和样式特性，但可以在多行文字编辑器中编辑和格 式化输入的文字。应注意输入文字的文件必须小于32K 。
cad2007第七章
对正：选择文字的对正方式
对齐：文字行宽与指定的基线同宽，文字高度根据高宽比确定
调整：文字行宽与指定的基线同宽，文字高度用户指定
多行文字标注的方法
输入命令后，在绘图区拖出文字区域，打开多行文字编辑器
多行文字编辑器由三部分组成：
1.“文字格式”工具栏
2.文字编辑区 3.编辑区右键菜单
文字标注的编辑
1.启动：修改菜单/对象/文字 或 选择文字/右单击/编辑（多行）文字
2.注意：单行文字只能修改内容 多行文字编辑时先选择文字，再改变特性
表格样式
启动：格式菜单/表格样式
表格绘制
1.插入表格：绘图工具栏/表格 2.调整尺寸：单击表格线，选 择全部表格，拖动夹点
左上角—移动表格
左下角—调整全部行宽
右上角—调整全部列宽 右下角—同时调整全部行、列宽 竖线夹点—调整相关列宽，若按住Ctrl拖动，可保持表宽不变
第七章 文字标注和表格
一.文字样式 二.文字标注的方法 三.文字标注的编辑 四.表格样式 五.表格绘制
文字样式
1.功能: 对所标注的文字进 行字体、宽高比等 的设置 2.启动: 格式菜单/文字样式
3.注意: A）要进行汉字标注，必须在样式中设置汉字字体
（否则分解后会变为乱码） B）文字高度一定保持为0 （否则进行尺寸标注时字高不能改变） C）高度比例为文字宽度和高度的比
3.输入文字：双击单元格 4.插入图块：选择单元格，右击后选择“插入块”
5.单击表格线，选择全部表格，缩放来自合适大小（瘦斜体汉字为：宽高比0.67/倾斜角度15）
文字标注的方法
1.单行文字： 功能：在命令行输入若干行文字，但每行文字为单独对象 启动：绘图菜单/文字/单行文字
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品jing
cad2007 标注基础与样式设置
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应了解尺寸标注的规则和组成，以及“标注样式管 理器”对话框的使用方法。并掌握创建尺寸标注的基础以及样式设置的方法。
教学重点与难点
尺寸标注的规则和组成 “标注样式管理器”对话框的使用方法 创建尺寸标注的基础 尺寸标注样式设置
AutoCAD 2007提供了十余种标注工具用以标注图形对象，分别位于“标 注”菜单或“标注”工具栏中，如图11-2所示。使用它们可以进行角度、直径、 半径、线性、对齐、连续、圆心及基线等标注 。
线性标注
直径标注
角度标注
对齐标注
基线标注
连续标注
半径标注
中文版AutoCAD 2007实用教程
11.2.4 创建尺寸标注的基本步骤
标记效果
ห้องสมุดไป่ตู้
直线效果
中文版AutoCAD 2007实用教程
弧长符号
在“弧长符号”选项组中，可以设置弧长符号显示的位置，包括“标注文 字的前缀”、“标注文字的上方”和“无”3种方式。
中文版AutoCAD 2007实用教程
半径标注折弯
在“半径标注折弯”选项组的“折弯角度”文本框中，可以设置标注圆弧 半径时标注线的折弯角度大小。
箭头 圆心标记 弧长符号 半径标注折弯
中文版AutoCAD 2007实用教程
箭头
在“箭头”选项组中，可以设置尺寸线和引线箭头的类型及尺寸大小等。 通常情况下，尺寸线的两个箭头应一致。
为了适用于不同类型的图形标注需要，AutoCAD设置了20多种箭头样式。 可以从对应的下拉列表框中选择箭头，并在“箭头大小”文本框中设置其大小。 也可以使用自定义箭头，此时可在下拉列表框中选择“用户箭头”选项，打开 “选择自定义箭头块”对话框。在“从图形块中选择”文本框内输入当前图形 中已有的块名，然后单击“确定”按钮，AutoCAD将以该块作为尺寸线的箭头 样式，此时块的插入基点与尺寸线的端点重合。
在AutoCAD中对图形进行尺寸标注的基本步骤如下： (1) 选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一 个独立的图层，用于尺寸标注。 (2) 选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种 文字样式，用于尺寸标注。 (3) 选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置 标注样式。 (4) 使用对象捕捉和标注等功能，对图形中的元素进行标注。
中文版AutoCAD 2007实用教程
11.2.8 设置文字格式
在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的 外观、位置和对齐方式。
文字外观 文字位置 文字对齐
中文版AutoCAD 2007实用教程
文字外观
在“文字外观”选项组中，可以设置文字的样式、颜色、高度和分数高度 比例，以及控制是否绘制文字边框等。部分选项的功能说明如下。 “分数高度比例”文本框：设置标注文字中的分数相对于其他标注文字的 比例，AutoCAD将该比例值与标注文字高度的乘积作为分数的高度。 “绘制文字边框”复选框：设置是否给标注文字加边框。
中文版AutoCAD 2007实用教程
11.2.6 设置直线格式
在“新建标注样式”对话框中，使用“直线”选项卡可以设置尺寸线、尺 寸界线的格式和位置 。 设置尺寸线 尺寸界线
中文版AutoCAD 2007实用教程
设置尺寸线
在“尺寸线”选项组中，可以设置尺寸线的颜色、线宽、超出标记以及基 线间距等属性。
中文版AutoCAD 2007实用教程
11.2.5 创建标注样式
在AutoCAD中，使用“标注样式”可以控制标注的格式和外观，建立强 制执行的绘图标准，并有利于对标注格式及用途进行修改。要创建标注样式， 选择“格式”|“标注样式”命令，打开“标注样式管理器”对话框，单击“新 建”按钮，在打开的“创建新标注样式”对话框中即可创建新标注样式。
中文版AutoCAD 2007实用教程
11.2.2 尺寸标注的组成
在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸 线、尺寸界线、尺寸线的端点符号及起点等组成 。
超出约2mm 箭头 尺寸线 标注文字 尺寸界线
间隔5~10mm
中文版AutoCAD 2007实用教程
11.2.3 尺寸标注的类型
中文版AutoCAD 2007实用教程
圆心标记
在“圆心标记”选项组中，可以设置圆或圆弧的圆心标记类型，如“标 记”、“直线”和“无”。其中，选择“标记”选项可对圆或圆弧绘制圆心标 记；选择“直线”选项，可对圆或圆弧绘制中心线；选择“无”选项，则没有 任何标记。当选择“标记”或“直线”单选按钮时，可以在“大小”文本框中 设置圆心标记的大小。
超出标记
中文版AutoCAD 2007实用教程
尺寸界线
在“尺寸界线”选项组中，可以设置尺寸界线的颜色、线宽、超出尺寸线 的长度和起点偏移量、隐藏控制等属性 。
超出尺寸线距离
中文版AutoCAD 2007实用教程
11.2.7 设置符号和箭头格式
在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、 圆心标记、弧长符号和半径标注折弯的格式与位置 。
中文版AutoCAD 2007实用教程
本章知识点
尺寸标注的规则 尺寸标注的组成 尺寸标注的类型 创建尺寸标注的基本步骤 创建标注样式 设置直线格式 设置符号和箭头格式 设置文字格式 设置调整格式 设置主单位格式 设置换算单位格式 设置公差格式
中文版AutoCAD 2007实用教程
11.2.1 尺寸标注的规则
在AutoCAD 2007中，对绘制的图形进行尺寸标注时应遵循以下规则： 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘 图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采 用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加 说明。 一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图 形上。
cad2007 标注基础与样式设置
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应了解尺寸标注的规则和组成，以及“标注样式管 理器”对话框的使用方法。并掌握创建尺寸标注的基础以及样式设置的方法。
教学重点与难点
尺寸标注的规则和组成 “标注样式管理器”对话框的使用方法 创建尺寸标注的基础 尺寸标注样式设置
AutoCAD 2007提供了十余种标注工具用以标注图形对象，分别位于“标 注”菜单或“标注”工具栏中，如图11-2所示。使用它们可以进行角度、直径、 半径、线性、对齐、连续、圆心及基线等标注 。
线性标注
直径标注
角度标注
对齐标注
基线标注
连续标注
半径标注
中文版AutoCAD 2007实用教程
11.2.4 创建尺寸标注的基本步骤
标记效果
ห้องสมุดไป่ตู้
直线效果
中文版AutoCAD 2007实用教程
弧长符号
在“弧长符号”选项组中，可以设置弧长符号显示的位置，包括“标注文 字的前缀”、“标注文字的上方”和“无”3种方式。
中文版AutoCAD 2007实用教程
半径标注折弯
在“半径标注折弯”选项组的“折弯角度”文本框中，可以设置标注圆弧 半径时标注线的折弯角度大小。
箭头 圆心标记 弧长符号 半径标注折弯
中文版AutoCAD 2007实用教程
箭头
在“箭头”选项组中，可以设置尺寸线和引线箭头的类型及尺寸大小等。 通常情况下，尺寸线的两个箭头应一致。
为了适用于不同类型的图形标注需要，AutoCAD设置了20多种箭头样式。 可以从对应的下拉列表框中选择箭头，并在“箭头大小”文本框中设置其大小。 也可以使用自定义箭头，此时可在下拉列表框中选择“用户箭头”选项，打开 “选择自定义箭头块”对话框。在“从图形块中选择”文本框内输入当前图形 中已有的块名，然后单击“确定”按钮，AutoCAD将以该块作为尺寸线的箭头 样式，此时块的插入基点与尺寸线的端点重合。
在AutoCAD中对图形进行尺寸标注的基本步骤如下： (1) 选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一 个独立的图层，用于尺寸标注。 (2) 选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种 文字样式，用于尺寸标注。 (3) 选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置 标注样式。 (4) 使用对象捕捉和标注等功能，对图形中的元素进行标注。
中文版AutoCAD 2007实用教程
11.2.8 设置文字格式
在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的 外观、位置和对齐方式。
文字外观 文字位置 文字对齐
中文版AutoCAD 2007实用教程
文字外观
在“文字外观”选项组中，可以设置文字的样式、颜色、高度和分数高度 比例，以及控制是否绘制文字边框等。部分选项的功能说明如下。 “分数高度比例”文本框：设置标注文字中的分数相对于其他标注文字的 比例，AutoCAD将该比例值与标注文字高度的乘积作为分数的高度。 “绘制文字边框”复选框：设置是否给标注文字加边框。
中文版AutoCAD 2007实用教程
11.2.6 设置直线格式
在“新建标注样式”对话框中，使用“直线”选项卡可以设置尺寸线、尺 寸界线的格式和位置 。 设置尺寸线 尺寸界线
中文版AutoCAD 2007实用教程
设置尺寸线
在“尺寸线”选项组中，可以设置尺寸线的颜色、线宽、超出标记以及基 线间距等属性。
中文版AutoCAD 2007实用教程
11.2.5 创建标注样式
在AutoCAD中，使用“标注样式”可以控制标注的格式和外观，建立强 制执行的绘图标准，并有利于对标注格式及用途进行修改。要创建标注样式， 选择“格式”|“标注样式”命令，打开“标注样式管理器”对话框，单击“新 建”按钮，在打开的“创建新标注样式”对话框中即可创建新标注样式。
中文版AutoCAD 2007实用教程
11.2.2 尺寸标注的组成
在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸 线、尺寸界线、尺寸线的端点符号及起点等组成 。
超出约2mm 箭头 尺寸线 标注文字 尺寸界线
间隔5~10mm
中文版AutoCAD 2007实用教程
11.2.3 尺寸标注的类型
中文版AutoCAD 2007实用教程
圆心标记
在“圆心标记”选项组中，可以设置圆或圆弧的圆心标记类型，如“标 记”、“直线”和“无”。其中，选择“标记”选项可对圆或圆弧绘制圆心标 记；选择“直线”选项，可对圆或圆弧绘制中心线；选择“无”选项，则没有 任何标记。当选择“标记”或“直线”单选按钮时，可以在“大小”文本框中 设置圆心标记的大小。
超出标记
中文版AutoCAD 2007实用教程
尺寸界线
在“尺寸界线”选项组中，可以设置尺寸界线的颜色、线宽、超出尺寸线 的长度和起点偏移量、隐藏控制等属性 。
超出尺寸线距离
中文版AutoCAD 2007实用教程
11.2.7 设置符号和箭头格式
在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、 圆心标记、弧长符号和半径标注折弯的格式与位置 。
中文版AutoCAD 2007实用教程
本章知识点
尺寸标注的规则 尺寸标注的组成 尺寸标注的类型 创建尺寸标注的基本步骤 创建标注样式 设置直线格式 设置符号和箭头格式 设置文字格式 设置调整格式 设置主单位格式 设置换算单位格式 设置公差格式
中文版AutoCAD 2007实用教程
11.2.1 尺寸标注的规则
在AutoCAD 2007中，对绘制的图形进行尺寸标注时应遵循以下规则： 物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘 图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采 用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加 说明。 一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图 形上。
