拉索检验批质量检验记录
缆索护栏现场质量检验报告单
_____________________工程项目
缆索护栏现场质量检验报告单
承包单位合同号
监理单位编号
工程名称施工时间
桩号及部位检验时间
项次检验项目规定值或允许
偏差
检验结果检验方法和频率
权
值
1 缆索直径（mm）18±0.5
卡尺：抽检10% 1 单丝直径（mm） 2.86+0.10，-0.02
2△初张力（kN）±5% 过程检查，张力计：抽检10% 2
3 最下一根缆索
的高度（mm）
±20 直尺：抽检10% 1
4△立柱壁厚（mm）±0.10 千分尺：抽检10% 2
5 立柱埋入深度
（mm）
符合设计要求过程检查：抽检10% 1
6△立柱竖直度
(mm/m)
±10 垂线、直尺：抽检10% 2
7 立柱中距（mm）±50 直尺：抽检10% 1
8△镀锌层厚度（μ
m）
立柱≥85
索端锚具≥50
紧固件≥50
镀锌钢丝≥33
测厚仪：抽检10% 2
9 混凝土基础尺
寸（mm）
符合设计规定过程检查，直尺：检查100% 1
10△混凝土强度
（MPa）
在合格标准内
基础施工同时做试件，每个工作班1
组（3件），检查试件的强度，抽检
100%
2
自检结论：
自检结果合格
质检负责检查复核
监理意见：
第项经抽检，第项经共检，结果合格□/不合格□；同意□/ 不同意□ 进行下道工序。
监理工程师：年月日。

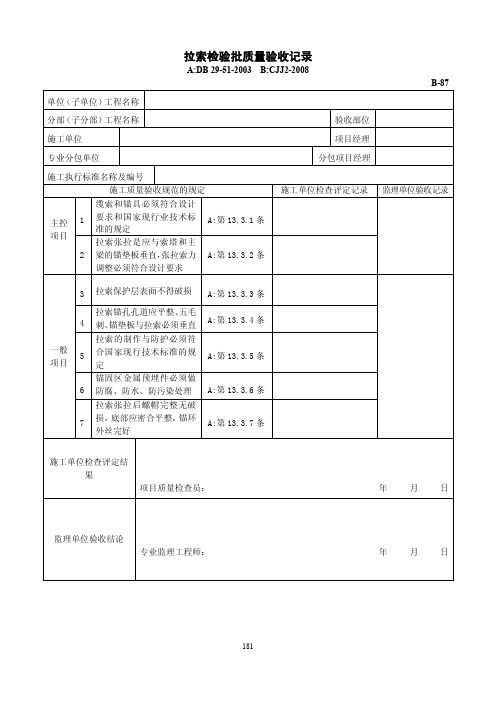

拉索检验批质量验收记录
拉索检验批质量验收记录A:DB 29-51-2003 B:CJJ2-2008B-87 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1缆索和锚具必须符合设计要求和国家现行业技术标准的规定A:第13.3.1条2拉索张拉是应与索塔和主梁的锚垫板垂直，张拉索力调整必须符合设计要求A:第13.3.2条一般项目3 拉索保护层表面不得破损A:第13.3.3条4拉索锚孔孔道应平整、五毛刺。
锚垫板与拉索必须垂直A:第13.3.4条5拉索的制作与防护必须符合国家现行技术标准的规定A:第13.3.5条6锚固区金属预埋件必须做防腐、防水、防污染处理A:第13.3.6条7拉索张拉后螺帽完整无破损，底部应密合平整，锚环外丝完好A:第13.3.7条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目1缆索和锚具必须符合设计要求和国家现行技术标准的规定。
检查数量：全数检查。
检验方法：检查出厂质量合格证明文件和复试报告。
2拉索张拉时应与索塔和主梁的锚垫板垂直，张拉索力调整必须符合设计要求。
检查数量：全数检查。
检验方法：观察、量测。
一般项目3拉索保护层表面不得破损。
检查数量：全数检查。
检验方法：观察。
4拉索锚孔孔道应平滑、无毛刺。
锚垫板与拉索必须垂直。
检查数量：全数检查。
检验方法：观察。
5拉索的制作与防护必须符合国家现行技术标准的规定。
检查数量：全数检查。
检验方法：观察。
6锚固区金属预埋件必须做防腐、防水、防污染处理。
检查数量：全数检查。
检验方法：观察。
7拉索张拉后螺帽完整无破损，底部应密合平整，锚环外丝完好。
检查数量：抽查检查。
检验方法：观察。

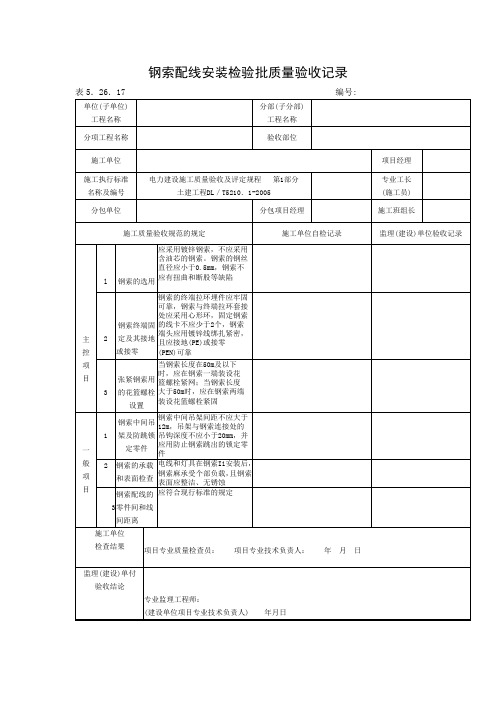

【工程文档】钢索配线安装检验批质量验收记录
表5．26．17编号:
单位(子单位)
工程名称
分部(子分部)
工程名称
分项工程名称
验收部位
施工单位
项目经理
施工执行标准
名称及编号
电力建设施工质量验收及评定规程 第1部分
土建工程DL／T5210．1-2005
专业工长
(施工员)
分包单位
分包项目经理
施工班组长
施工质量验收规范的规定
且应接地(PE)或接零
(PEN)可靠
3
张紧钢索用
的花篮螺栓
设置
当钢索长度在50m及以下
时，应在钢索一端装设花
篮螺栓紧网；钢索长度
大于50m时，应在钢索两端
装设花篮螺栓紧固
一
般
项
目
1
钢索中间吊
架及防跳锁
定零件
钢索中间吊架间距不应大于
12m，吊架与钢索连接处的
吊钩深度不应小于20mm，并
应用防止钢索跳出的锁定零
施工单位自检记录
监理(建设)单位验收记录
l
钢索的选用
应采用镀锌钢索，不应采用
含油芯的钢索。钢索的钢丝
直径应小于0.5mm，钢索不
应有扭曲和断股等缺陷
主
控
项
目
2
钢索终端固
定及其接地
或接零
钢索的终端拉环埋件应牢固
可靠，钢索与终端拉环套接
处应采用心形环，固定钢索
的线卡不应少于2个，钢索
端头应用镀锌线绑扎紧密，
件
2
钢索的承载
和表面检查
电线和灯具在钢索Ii安装后，钢索麻承受个部负载，且钢索表面应整洁、无锈蚀
3

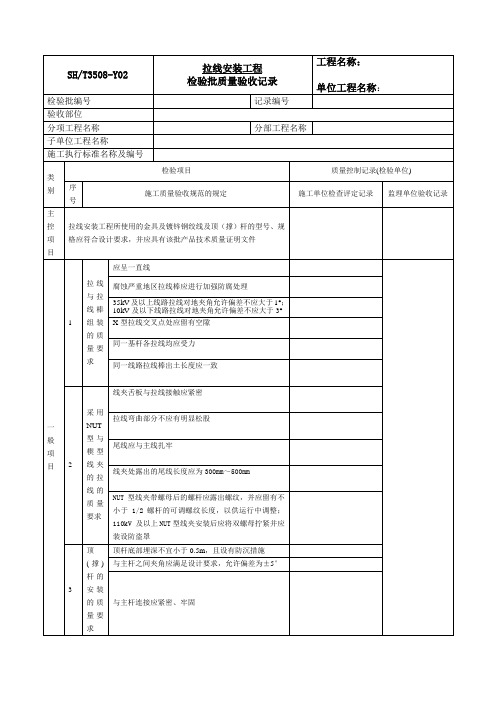

拉线安装工程检验批质量验收记录
SH/T3508-Y02拉线安装工程检验批质量验收记录工程名称：单位工程名称：检验批编号记录编号验收部位分项工程名称分部工程名称子单位工程名称施工执行标准名称及编号类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目拉线安装工程所使用的金具及镀锌钢绞线及顶（撑）杆的型号、规格应符合设计要求，并应具有该批产品技术质量证明文件一般项目1拉线与拉线棒组装的质量要求应呈一直线腐蚀严重地区拉线棒应进行加强防腐处理35kV及以上线路拉线对地夹角允许偏差不应大于1°；10kV及以下线路拉线对地夹角允许偏差不应大于3°X型拉线交叉点处应留有空隙同一基杆各拉线均应受力同一线路拉线棒出土长度应一致2采用NUT型与楔型线夹的拉线的质量要求线夹舌板与拉线接触应紧密拉线弯曲部分不应有明显松股尾线应与主线扎牢线夹处露出的尾线长度应为300mm～500mmNUT型线夹带螺母后的螺杆应露出螺纹，并应留有不小于1/2螺杆的可调螺纹长度，以供运行中调整；110kV 及以上NUT型线夹安装后应将双螺母拧紧并应装设防盗罩3顶(撑)杆的安装的质量要求顶杆底部埋深不宜小于0.5m，且设有防沉措施与主杆之间夹角应满足设计要求，允许偏差为±5°与主杆连接应紧密、牢固SH/T3508-Y02拉线安装工程检验批质量验收记录(续)工程名称：单位工程名称：总承包单位检查意见：监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：日期：年月日监理工程师：日期：年月日专业工程师：日期：年月日质量检查员：日期：年月日。
张拉施工检验批质量验收记录
张拉施工检验批质量验收记录《张拉施工检验批质量验收记录》一、项目概况根据合同要求，在工程项目中进行了张拉施工检验批质量验收工作。
本次验收记录涵盖了工程项目的施工过程、检验批情况、质量验收结果等相关内容。
二、施工过程1.施工单位：建筑施工有限公司；2.工程名称：工程项目；3. 施工日期：xxxx年xx月xx日。
三、检验批情况1.检验批名称：张拉施工检验批；2. 检验批编号：xxxx；3.检验批包含的施工内容：a.张拉设备的调试；b.钢丝绳的张拉；c.张拉过程中的辅助设备安装；d.张拉过程中的施工员操作及施工安全等。
四、质量验收内容及结果1.张拉设备的调试a.验收内容：i.设备的基本参数设置是否符合要求；ii. 设备的安全控制系统是否正常工作；iii. 控制系统能否实时监测张拉过程中的张拉力数据等。
b.验收结果：经检验，张拉设备的调试工作合格。
2.钢丝绳的张拉a.验收内容：i.是否采用了符合国家标准的钢丝绳；ii. 钢丝绳的材质和直径是否符合设计要求；iii. 张拉过程中是否控制了张拉力的变化范围；iv. 张拉完成后，钢丝绳的应力是否合理分布等。
b.验收结果：经检验，钢丝绳的张拉质量符合设计要求。
3.张拉过程中的辅助设备安装a.验收内容：i.辅助设备的选型是否符合设计要求；ii. 辅助设备的安装是否符合施工规范；iii. 辅助设备与主要设备之间的连接是否安全可靠等。
b.验收结果：经检验，辅助设备安装合格。
4.张拉过程中的施工员操作及施工安全a.验收内容：i.施工员是否按照操作规程进行施工；ii. 施工员是否佩戴安全防护用品；iii. 施工场地是否符合安全生产要求等。
b.验收结果：经检验，施工员操作规范，施工安全符合要求。
五、质量验收结论经过以上内容的检验和验收，张拉施工检验批的质量验收结果如下：1.张拉设备的调试合格；2.钢丝绳的张拉质量符合设计要求；3.辅助设备安装合格；4.张拉过程中的施工员操作规范，施工安全符合要求。

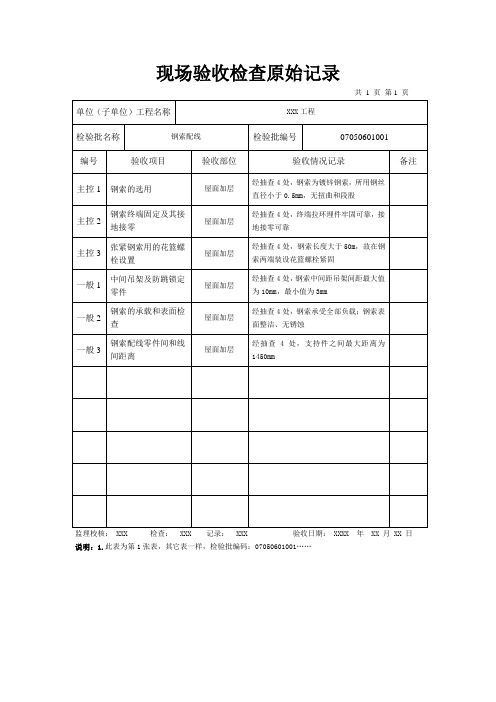

钢索配线检验批质量验收原始记录
