一般掩护式液压支架的设计过程
一般掩护式液压支架的设计过程掩护式液压支架是一种用于支撑和承重的设备，通常应用于大型机械设备的安装和维修过程中。
设计一个有效的掩护式液压支架需要经过以下步骤：1.关键参数的确定：首先需要确定支架承重和承载能力，即设计的最大负载和支撑面积。
这可以根据设备的重量、尺寸和工作条件来确定。
同时，还需要考虑液压系统的最大工作压力和流量，以确保轻松承担工作条件下的负荷。
2.结构设计：根据实际需求，设计支架的结构形式，可以是单桁式、多桁式，或者其他更复杂的结构。
结构设计需要考虑支架的稳定性、刚度和对外界振动的响应能力。
此外，还需要合理布置液压缸、油缸等液压元件，确保其位置与工作条件相适应。
3.强度计算：通过对支架结构进行强度计算，确认其在最大负载下的安全性能。
这包括对结构的静态和动态加载条件进行分析，以及对关键部位的应力和变形进行计算。
通过这些计算可以确定材料的选择、构件的尺寸和连接方式。
4.液压系统设计：根据液压支架的功能需求，设计液压系统。
液压系统包括液压缸、驱动装置和液压控制系统。
设计液压系统时需要考虑液压缸的大小和类型、油液的流量和压力、液压泵的型号和工作性能等因素。
5.CAD建模和装配：使用计算机辅助设计软件进行三维建模和装配，以便更好地理解和验证设计。
通过CAD建模和装配可以更好地检查和优化支架的结构、材料和组件布局。
6.耐久性和安全性验证：通过有限元分析和试验验证支架的耐久性和安全性。
有限元分析可以模拟不同工况下支架的受力和变形情况，帮助优化设计。
试验验证可以通过实际加载和测试支架的能力来验证设计。
7.制造和装配：根据设计图纸和规范进行支架的制造和装配。
制造过程中需要注意材料的选择和加工工艺控制，确保符合设计要求。
8.调试和测试：在装配完成后，对支架的液压系统进行调试和测试，以确保其正常工作和达到设计要求。
9.安全标准和规范：制定支架的使用和维护规范，确保其安全使用和长期运行。
同时，需要根据国家和行业相关标准，确保支架的设计和制造符合安全和质量要求。
某热力管道支架全套cad结构大样图
ZY液压支架立柱、液压系统的设计

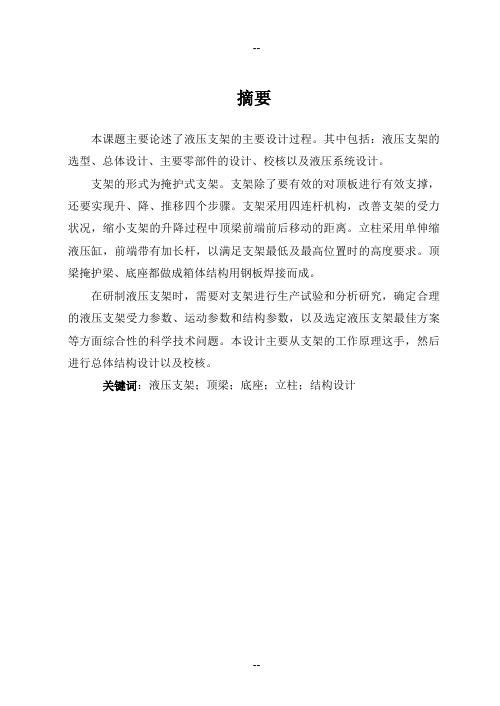

摘要本课题主要论述了液压支架的主要设计过程。
其中包括：液压支架的选型、总体设计、主要零部件的设计、校核以及液压系统设计。
支架的形式为掩护式支架。
支架除了要有效的对顶板进行有效支撑，还要实现升、降、推移四个步骤。
支架采用四连杆机构，改善支架的受力状况，缩小支架的升降过程中顶梁前端前后移动的距离。
立柱采用单伸缩液压缸，前端带有加长杆，以满足支架最低及最高位置时的高度要求。
顶梁掩护梁、底座都做成箱体结构用钢板焊接而成。
在研制液压支架时，需要对支架进行生产试验和分析研究，确定合理的液压支架受力参数、运动参数和结构参数，以及选定液压支架最佳方案等方面综合性的科学技术问题。
本设计主要从支架的工作原理这手，然后进行总体结构设计以及校核。
关键词：液压支架；顶梁；底座；立柱；结构设计ABSTRACTThe article mianly elaborate the hydraulic support design for top-caving. includes: the selection of hydraulic pressure support form, system design, main spar part design and examination of hydraulic system designThe support eliminates must realize effectively carries on the strut to the roof, but also must realize ,to fall, to push, move four steps .the support uses four link motion gears, improves the support the stress condition, reduces the support to rise and full the distance which in the process fort end the top-beam around moves. The column uses the list expansion and contraction hydraulic cylinder, front end has legthens the pole, satisfies the support to be lowest and time the highest position high request. The top-beam, shields Liang, the foundation all makes the packed in a box body structure, becomes with the steel plate welding.At research to presses the support, need to carry on produce to experiment and analyze the research, make sure reasonable of liquid presses the support to be subjected to the dint parameter, the sport parameter and the structure parameters, and make selection the liquid to press the synthetic science technique problem of aspect of etc. of the best project of support. This design mainly this hand from the work principle of the support, then carry on the total structure design and school pits.Keyword: Hydraulic pressure support；Top beam；Cradle；the column-type support；structure design目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1 国内外液压支架的研究现状及发展 (1)1.2 本课题的研究目的和意义 (3)2液压支架基本理论分析 (5)2.1 液压支架的工作原理 (5)2.2 液压支架的类型和结构 (8)2.3 对液压支架的基本要求 (9)2.4支架的选型设计 (10)3液压支架的整体结构设计 (14)3.1支架高度、中心距的确定 (14)3.2底座长度的确定 (15)3.3四连杆机构的设计 (16)3.4顶梁长度计算 (22)4支架主要部件的设计 (24)4.1支架主要部件的设计要求 (24)4.2顶梁的设计 (25)4.3底座的设计 (26)4.4支架技术参数和立柱的设计 (26)4.5力柱柱窝位置和受力计算……………………………………………错误!未定义书签。
