ASME 简介

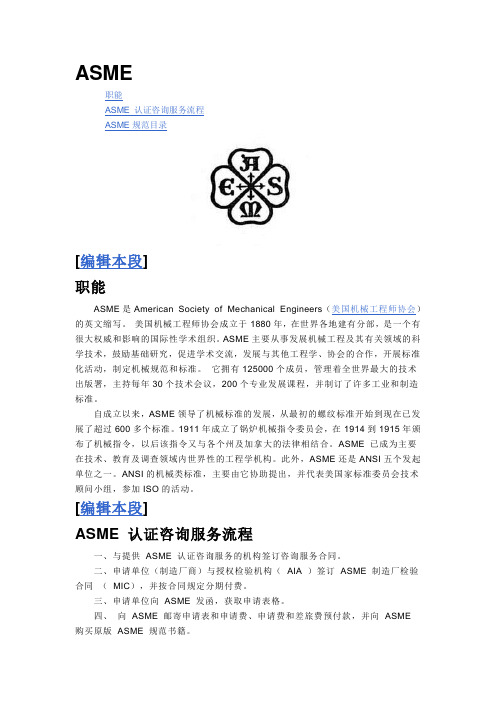

ASME职能ASME 认证咨询服务流程ASME规范目录[编辑本段]职能ASME是American Society of Mechanical Engineers（美国机械工程师协会）的英文缩写。
美国机械工程师协会成立于1880年，在世界各地建有分部，是一个有很大权威和影响的国际性学术组织。
ASME主要从事发展机械工程及其有关领域的科学技术，鼓励基础研究，促进学术交流，发展与其他工程学、协会的合作，开展标准化活动，制定机械规范和标准。
它拥有125000个成员，管理着全世界最大的技术出版署，主持每年30个技术会议，200个专业发展课程，并制订了许多工业和制造标准。
自成立以来，ASME领导了机械标准的发展，从最初的螺纹标准开始到现在已发展了超过600多个标准。
1911年成立了锅炉机械指令委员会，在1914到1915年颁布了机械指令，以后该指令又与各个州及加拿大的法律相结合。
ASME 已成为主要在技术、教育及调查领域内世界性的工程学机构。
此外，ASME还是ANSI五个发起单位之一。
ANSI的机械类标准，主要由它协助提出，并代表美国家标准委员会技术顾问小组，参加ISO的活动。
[编辑本段]ASME 认证咨询服务流程一、与提供ASME 认证咨询服务的机构签订咨询服务合同。
二、申请单位（制造厂商）与授权检验机构（AIA ）签订ASME 制造厂检验合同（MIC），并按合同规定分期付费。
三、申请单位向ASME 发函，获取申请表格。
四、向ASME 邮寄申请表和申请费、申请费和差旅费预付款，并向ASME购买原版ASME 规范书籍。
五、编制满足ASME 认证要求的质量管理体系文件（中英文对照稿）。
六、做好接受审核的准备1 ．申请单位组建ASME 迎检工作小组, 与AIA 共同配合。
ASME 迎检工作小组成员应由负责设计、采购、焊接、铸造、无损探伤、质量控制以及质量保证人员组成；2 ．质量手册和质量控制程序的准备。
七、联检的日期按照ASME 安排的日程进行，人员有ASME 的代表和授权检验机构（AIA ）的主任授权检验师（AIS ）和授权检验师（AI ）组成。
ASME NG分卷(05增补)
ASME锅炉及压力容器规范国际性规范III 核设施部件建造规则美国国家标准第1册NG分卷堆芯支承结构2005增补2005年7月1日ASME锅炉及压力容器委员会核动力分委员会编著上海发电设备成套设计研究院翻译上海核工程研究设计院出 版 说 明美国机械工程师学会（ASME）颁布的《锅炉及压力容器规范》（简称《ASME规范》或《规范》），是目前世界上公认的范围最为广泛、内容最为详尽的一部关于锅炉及压力容器的规范。
该系列《规范》在一些国家已得到广泛应用，有些国家的规范、标准也来源于此。
规范自1914年正式问世以来，至今已有九十余年的历史。
近三十年来，规范每三年修订一次，颁布新的版本。
至今已扩展至11卷28册的系列型规范。
其中第III卷《核设施部件建造规则》已扩展到3册12分卷，它与第II卷《材料》、第V卷《无损检测》、第VIII卷《压力容器建造规则》、第IX卷《焊接和钎焊评定》、第XI卷《核电厂部件在役检查规则》等综合在一起组成了核电厂设备的材料、设计、制造、焊接、检测、运行等方面一套完整的规范和标准体系。
为更好地消化吸收国外先进的规范、标准体系，积极推进我国自主核电设备设计、制造事业的发展，并为建立我国自主核电标准体系创造良好条件，2006年2月上海发电设备成套设计研究院与美国机械工程师学会签订了翻译出版与核电有关的2004版BPVC-III、BPVC-XI、OM、AG-1、QME、NQA和RA-S等规范、标准的授权协议。
2006年3月上海发电设备成套设计研究院与上海核工程研究设计院签订“ASME核电规范翻译出版合作协议”，成立了“ASME核电规范与标准翻译出版委员会”和“ASME核电规范翻译出版工作组”，组织和邀请熟悉核电工程和具有丰富经验的技术人员分专业进行译、校、审和统审。
中文版尽量达到使从事核电工程的技术人员能正确理解和应用本规范与标准的目的。
2008年，“ASME核电规范翻译出版工作小组”又组织翻译了相关标准的05、06年增补，该增补中文版将陆续以电子版形式发送给04版标准的购买者。
NB-前言 ASME-Ⅲ-1-NB(1级部件)
ASME 会员标志
以上 ASME 标志是在美国专利局注册的。 “ASME”是美国机械工程师学会的商标。 凡事先未取得出版商书面认可，本文件的任一部分都不得以任何形式，
包括电子检索系统或别的方式复制。
美国国会图书馆目录卡号：56-3934 本规范英文原版在美国印刷
第Ⅳ卷 采暖锅炉建造规则
第Ⅴ卷 无损检测
第Ⅵ卷 采暖锅炉维护和运行推荐规则
第Ⅶ卷 动力锅炉维护推荐指南
第Ⅷ卷
压力容器建造规则
第1册 第 2 册—另一规则 第 3 册—高压容器建造规则
第Ⅸ卷 焊接和钎接评定
第Ⅹ卷 纤维增强塑料压力容器
第Ⅺ卷 核电厂部件在役检查规则
第Ⅻ卷 运输罐建造和持续使用规则
iii
材料的通用要求 所用主要术语的范围 承压材料 材料的确认 焊接材料 材料的识别 材料在使用期间的劣化 提高冲击韧性的热处理 材料的热处理规程 非承压材料
NB-2200 NB-2210 NB-2220
铁素体钢材的试件和试样 热处理要求 淬火和回火材料试件和试样的制备规程
NB-2300 NB-2310 NB-2320 NB-2330
NB-2500 NB-2510 NB-2520 NB-2530 NB-2540 NB-2550 NB-2560 N检测 淬火和回火后的检测 板材的检测和修补 锻件和棒材的检测及修补 无缝和焊接（不加填充金属）的管状制品、以及配件的检测与修补 加填充金属焊接的管状制品和配件的检测和修补 静态浇注铸件和离心浇注铸件产品的检测和修补 螺栓、双头螺栓和螺母的检测
NB-2600 材料机构的质量体系大纲 NB-2610 质量体系大纲的编制和保管
NB-2700 尺寸标准
ASME标准简介
ASME标准条款详尽，对锅炉和压力容器材料、设计、制造、 标准条款详尽，对锅炉和压力容器材料、设计、制造、 标准条款详尽 检验、使用等各个方面都作出了详细的规定。 检验、使用等各个方面都作出了详细的规定。 举例： 举例： •中国标准 中国标准GB150——1998《钢制压力容器》10.4 对压力 中国标准 《钢制压力容器》 容器的焊后热处理作出了规定，只有一页，并且未对保温 容器的焊后热处理作出了规定，只有一页， 温度、保温时间这两个最重要的参数作出规定，制造厂只 温度、保温时间这两个最重要的参数作出规定， 能参照其它标准和实践经验选择这两个参数，对同一台容 能参照其它标准和实践经验选择这两个参数， 器，不同的制造厂制定的热处理工艺可能相差很大； 不同的制造厂制定的热处理工艺可能相差很大； •ASME第Ⅷ卷Div.I按材料的 P No.对压力容器的焊后热处 第 按材料的 对压力容器的焊后热处 理作出了详细的规定（包括各种参数）（ 理作出了详细的规定（包括各种参数）（UW-40，UCS）（ ， 56），共有8页，不必参照其它标准来制定工艺。 ），共有 页 不必参照其它标准来制定工艺。 ），共原因 取 证的原因
2.国内企业竞争的需要 国内企业竞争的需要
①.同行业之间的竞争 同行业之间的竞争 中石油（ 中石油（PETROL CHINA）与中石化（SINOPEC） ）与中石化（ ） 两大集团1997年重组，在国外积极向外扩张（大都不 年重组， 两大集团 年重组 在国外积极向外扩张（ 成功），在国内互相渗透、互相竞争， ），在国内互相渗透 成功），在国内互相渗透、互相竞争，其下属的施工 企业更是如此； 企业更是如此； 向外扩张需要ASME证——通行证； 通行证； 向外扩张需要 证 通行证 国内竞争也需要ASME证； 国内竞争也需要 证 如大乙烯、大炼油项目，约旦项目，伊朗项目。 如大乙烯、大炼油项目，约旦项目，伊朗项目。 ②.与其它行业之间的竞争 与其它行业之间的竞争
ASME2004-Ⅲ-1,2-NCA(第1,2册的总要求)
NCA-1000第Ⅲ卷的范围NCA-1100 总则NCA-1110 范围1,2本卷规则包括用于核电厂和其它核设施的物项的设计、建造、打印记和超压保护的要求。
本卷由下列三册构成：（a）第1册，金属容器、热交换器、贮罐、管系、泵、阀、堆芯支承结构、支承件和类似产品。
（b）第2册，混凝土安全壳容器。
（c）第3册，用于储存和运输核乏燃料、高放射性材料和废物的金属安全容器系统。
分卷NCA的总要求仅应用于第1册和第2册，第3册的总要求列于分卷WA中。
第Ⅺ卷包括用于组成核电厂的物项的在役检查规则。
NCA-1120 定义用于NCA分卷的主要术语的定义包含在NCA-9000内。
NCA-1130 本卷规则的限制（a）本卷规则对新的建造项目提出了要求，考虑了由于循环运行所引起的机械应力和热应力。
这些规则不包括在使用中由于材料的辐照效应、腐蚀、磨蚀或不稳定所造成的性能劣化。
为了实现部件和支承件的设计或规定的寿命，这些影响应予以考虑。
中子辐照引起的材料性质变化可以依靠材料监督大纲进行定期校验。
这些规则对新建造的混凝土安全壳提出了要求，它们只适用于为提供承压或包容的屏障所设计的部件。
这些规则不适用于电厂中的其他混凝土结构，例如混凝土的屏蔽和支承结构，但直接受影响的部件除外。
（b）这些规则不拟用于阀门操纵机构、控制机构、位置指示器、泵叶轮、泵驱动器或其他附件和部件，除非它们是承压零件、作为堆芯支承结构或部件支承件。
如果这些物项是在支承载荷路径上，则采用NF-1100的有关条款。
（c）本卷规则不应用于仪表或装有仪表的永久密闭而充满液体的管道系统。
但应用于设计技术规格书中规定的仪表、控制和取样管道。
1术语：建造、核电厂和产品的定义参见NCA-9000。
2本卷明确不考虑仅作为核燃料或中子控制材料所用管子或其他型式的包壳。
（d）根据设计技术规格书要求为保证容器功能所需的混凝土安全壳辅助系统，包括但不限于混凝土冷却系统、隔热、防腐、泄漏和应变监测系统，必须充分描述其合适性能、可靠性和试验要求。
NE-前言
ASME锅炉及压力容器规范国际性规范III 核设施部件建造规则美国国家标准第1册 NE分卷MC级部件2004版2004年7月1日ASME锅炉及压力容器委员会核动力分委员会编著上海发电设备成套设计研究院翻译上海核工程研究设计院上海科学技术文献出版社出版说明美国机械工程师学会（ASME）颁布的《锅炉及压力容器规范》（简称《ASME规范》或《规范》），是目前世界上公认的范围最为广泛、内容最为详尽的一部关于锅炉及压力容器规范。
该系列的《规范》在一些国家已得到广泛应用，有些国家的规范、标准也来源于ASME规范。
规范自1914年正式问世以来至今已有九十余年历史，在近三十年中，规范保持每三年修订一次，颁布新的版本。
至今已扩展至11卷28册的系列型规范。
其中第III卷《核设施部件建造规则》已扩展到3册12部分卷，它与第II卷《材料》、第V卷《无损检测》、第VIII卷《压力容器建造规则》、第IX卷《焊接和钎焊评定》、第XI卷《核电厂部件在役检查规则》等综合在一起形成了核电厂部件的材料、设计、制造、焊接、检测、运行等方面一套完整的标准体系。
随着我国核电工程以及相应的核电工业和科技的纵深发展，为更好地消化吸收国外先进的规范、标准体系，积极推进我国自主核电部件设计、制造事业的发展，并为建立我国自主核电部件标准体系创造良好条件。
翻译出版ASME核电方面规范有了新得需要。
在2006年2月1日上海发电设备成套设计研究院与美国机械工程师学会（ASME）签订了许可协议，ASME授权翻译出版核电有关的2004版BPV-III、BPV-XI、OM、AG-1、QME和NQA等规范、标准和导则。
2006年3月22日上海发电设备成套设计研究院与上海核工程研究设计院签订“ASME核电翻译出版合作协议”。
相继成立“ASME锅炉及压力容器核电规范翻译出版委员会”和“ASME翻译出版工作组（名单另附）”。
组织和邀请熟悉核电工程和具有丰富经验的技术人员分专业进行译、校、审，最终由翻译出版工作组统审。
