湖北省黄冈市黄州西湖中学九年级物理全册 19.2 家庭电路中电路过大的原因导学案
最新人教版 九年级物理全册19.2家庭电路中电流过大的原因精品教案

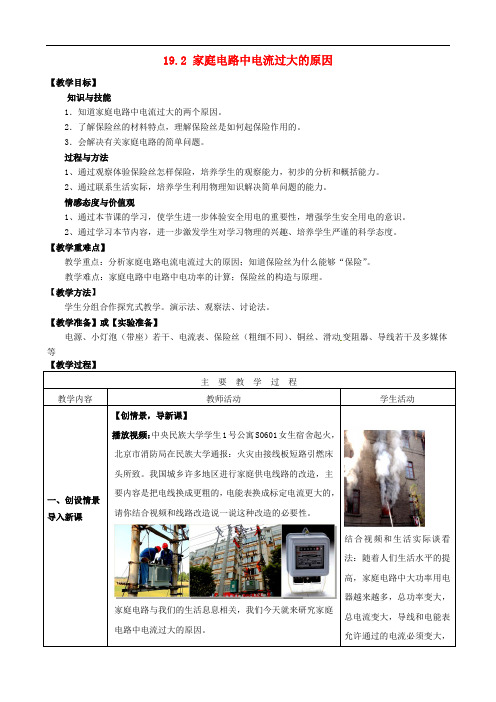

19.2 家庭电路中电流过大的原因【教学目标】知识与技能1．知道家庭电路中电流过大的两个原因。
2．了解保险丝的材料特点，理解保险丝是如何起保险作用的。
3．会解决有关家庭电路的简单问题。
过程与方法1、通过观察体验保险丝怎样保险，培养学生的观察能力，初步的分析和概括能力。
2、通过联系生活实际，培养学生利用物理知识解决简单问题的能力。
情感态度与价值观1、通过本节课的学习，使学生进一步体验安全用电的重要性，增强学生安全用电的意识。
2、通过学习本节内容，进一步激发学生对学习物理的兴趣、培养学生严谨的科学态度。
【教学重难点】教学重点：分析家庭电路电流电流过大的原因；知道保险丝为什么能够“保险”。
教学难点：家庭电路中电路中电功率的计算；保险丝的构造与原理。
【教学方法】学生分组合作探究式教学。
演示法、观察法、讨论法。
【教学准备】或【实验准备】电源、小灯泡（带座）若干、电流表、保险丝（粗细不同）、铜丝、滑动变阻器、导线若干及多媒体等主要教学过程教学内容教师活动学生活动一、创设情景导入新课【创情景，导新课】播放视频：中央民族大学学生1号公寓S0601女生宿舍起火，北京市消防局在民族大学通报：火灾由接线板短路引燃床头所致。
我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你结合视频和线路改造说一说这种改造的必要性。
家庭电路与我们的生活息息相关，我们今天就来研究家庭电路中电流过大的原因。
结合视频和生活实际谈看法：随着人们生活水平的提高，家庭电路中大功率用电器越来越多，总功率变大，总电流变大，导线和电能表允许通过的电流必须变大，（设计意图：结合视频并联系生活实际思考问题，为本节课的学习作铺垫，肯定大家的想法，激发学生学习兴趣。
）所以电线要换粗，电能表要换成标定电流更大的。
二、探究学习（一）家用电器的总功率对家庭电路的影响一、家用电器的总功率对家庭电路的影响【实验体验1】：电功率与电流的关系活动1：把2节干电池、3.8V小灯泡、开关、电流表组成串联电路,观察电流表示数。
19.2家庭电路中电流过大的原因 导学案-2022-2023学年人教版九年级物理全一册
19.2家庭电路中电流过大的原因导学案一、引言家庭电路中的电流过大是一个常见的问题，它可能导致电路设备的损坏，甚至引发火灾等危险。
了解电流过大的原因对于家庭安全非常重要。
在本文档中，我们将探讨家庭电路中电流过大的原因及其解决方案。
二、电流过大的原因家庭电路中电流过大的主要原因有以下几个：1. 过载过载是指在电路中连接了过多的电器设备，超出了电路承载能力范围的情况。
当电器设备过多，并且同时工作时，电路中的电流将远远超过设计的安全范围，从而导致电流过大。
解决方案：合理规划每个电路的负载，确保不超过其容量。
可以通过增加电路、分配电器设备或是关闭不必要的电器设备来减轻电路负荷。
2. 短路短路是指电路中两个不同电位的导体之间产生了直接的、无阻力的连接。
例如，电源正负极之间通过金属导线直接连接，形成了短路。
在短路情况下，电流将不受限制地通过导线，造成电流过大。
解决方案：检查电路中的导线是否磨损、损坏或被钉子等物体穿透，及时修理或更换有问题的导线。
3. 电器设备故障电器设备本身的故障也可能导致电流过大。
例如，电器设备内部的线路短路或绝缘损坏，都会导致电流过大。
解决方案：检查电器设备是否有明显的故障迹象，比如烧焦的味道、冒烟等。
如果发现有问题，应立即断开电源，并请专业人士进行维修或更换。
4. 不良电气设施电气设施的规划、设计、安装是否合理也是导致电流过大的一个重要因素。
例如，电线过细、接头不牢固、插座老化等都可能导致电流过大的情况发生。
解决方案：请专业电工检查电气设施并进行合理规划、设计和安装。
及时更换老化的电线、插座等设备，确保其安全可靠性。
三、结论家庭电路中电流过大可能会导致严重的安全问题，因此我们必须认真对待，并采取适当的措施来解决这个问题。
通过合理规划负载、检查和维修电器设备、及时更换老化设备等措施，可以有效地减少电流过大的风险。
同时，我们也需要定期检查电路设备，确保其正常运行，避免潜在的安全隐患。
只有这样，我们的家庭电路才能保持安全稳定的状态。
九年级物理全册19.2家庭电路中电流过大的原因学案(新版)新人教版
第2节家庭电路中电流过大的原因【学习目标】1.知道家庭电路中电流过大的原因。
2.知道保险丝、空气开关的作用。
【预学部分】1.家庭电路中电流过大的原因,一是;二是。
2.保险丝是用制作的,电阻比较、熔点比较。
当电流过大时,它由于温度升高而熔断,切断电路,起到作用。
【合学部分】合学一：家用电器的总功率对家庭电路的影响阅读教材109-110页家用电器的总功率对家庭电路的影响部分内容及例题完成展示一的问题。
合学二：短路对家庭电路的影响阅读教材110页短路对家庭电路的影响部分内容及例题完成展示二的问题。
合学三：保险丝的作用阅读教材111页保险丝的作用部分内容及例题完成展示三的问题。
【展示部分】展示一：家用电器的总功率对家庭电路的影响阅读思考:观察漫画——疲劳的插线板,你发现了些什么?插线板“感到”很累,甚至于要烧起来,这是什么原因导致的?归纳总结:是家庭电路中电流过大的原因之一。
小明家电能表允许通过的最大电流为10A。
家里已经安装了“220V 60W”的电灯4盏，“220V 1000W”的电饭煲一个，现在又买了“220V 1500W”的空调一台，请通过计算说明这些用电器能否同时工作。
展示二：短路对家庭电路的影响是家庭电路中电流过大的另一个原因。
根据欧姆定律及焦耳定律解释为什么短路时很容易造成火灾。
展示三：保险丝的作用你知道保险丝是如何起到“保险”作用的吗? 保险丝是用什么材料制成的?为什么要用这种材料制成？用铜丝或者铁丝不行吗？保险丝的特点是什么? 保险丝的作用是什么?根据保险丝的作用，我们应该如何选取保险丝？想想议议:商场中,一位顾客和一位卖微波炉的售货员出现了不同意见。
售货员说,微波炉很省电,用它加热食品花不了多少电费;顾客说,微波炉很费电,他家的微波炉常常“烧保险”。
他们各是从什么角度说的?应该怎样用科学术语表达他们的意思?【点拨部分】对所遇到的问题进行适时点拨【反馈部分】1.小刚有一个带有开关、指示灯和多个插座的接线板,如图所示,每当用电器的插头插入接线板上的插座,闭合接线板上的开关时,总出现“跳闸”现象。
物理人教版九年级全册19.2家庭电路电流过大原因教案
教案：物理人教版九年级全册19.2家庭电路电流过大原因一、教学内容本节课的教学内容来自于人教版物理九年级全册第19.2节，主要讲述了家庭电路电流过大的原因。
具体内容包括：1. 家庭电路电流过大的两种原因；2. 电路中电流的计算公式；3. 欧姆定律的应用；4. 家庭电路中的短路和过载现象。
二、教学目标1. 让学生掌握家庭电路电流过大的原因，提高学生的安全用电意识；2. 培养学生运用物理知识解决实际问题的能力；3. 通过对家庭电路电流过大原因的学习，激发学生对物理学科的兴趣。
三、教学难点与重点1. 教学难点：家庭电路电流过大的原因及其判断方法；2. 教学重点：欧姆定律在家庭电路中的应用。
四、教具与学具准备1. 教具：多媒体课件、电路图、电流表、电压表；2. 学具：笔记本、笔、课本。
五、教学过程1. 实践情景引入：通过展示一个家庭电路短路的实验现象，让学生观察电流表的读数变化，引发学生对家庭电路电流过大的思考。
2. 知识讲解：讲解家庭电路电流过大的两种原因：短路和过载。
短路是指电路中的两个导体接触，导致电流直接通过，电流过大；过载是指电路中的负荷超过额定值，导致电流过大。
3. 例题讲解：通过一个具体的例题，讲解欧姆定律在家庭电路中的应用。
例题：一个家庭电路的电压为220V，电流表的读数为2A，求电路中的电阻。
4. 随堂练习：让学生根据欧姆定律，计算一个家庭电路的电压为220V，电流为5A时，电路中的电阻。
5. 课堂小结：六、板书设计板书内容：家庭电路电流过大原因：1. 短路：电路中的两个导体接触，导致电流直接通过，电流过大；2. 过载：电路中的负荷超过额定值，导致电流过大。
欧姆定律：U = IR七、作业设计1. 请解释家庭电路电流过大的两种原因，并给出判断方法；2. 根据欧姆定律，计算一个家庭电路的电压为220V，电流为5A 时，电路中的电阻；3. 结合生活实际，举例说明家庭电路中可能出现电流过大的情况。

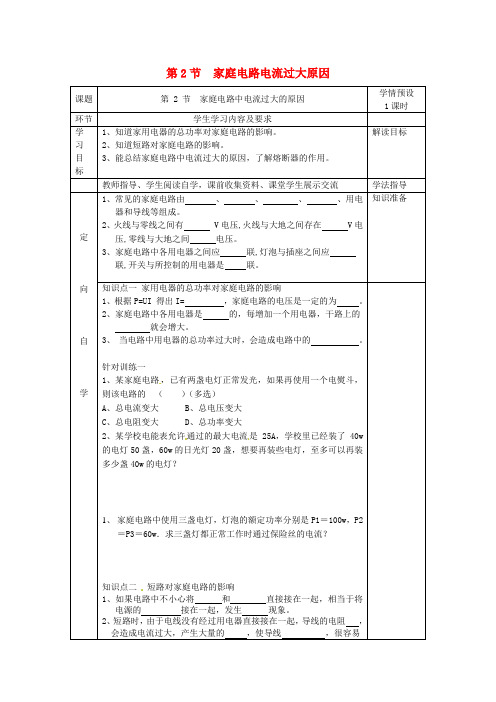

九年级物理全册 第十九章 第2节 家庭电路中电流过大的原因导学案(无答案)(新版)新人教版
讨论在小组中仍然不能解决的问题：
展
示
反
馈
展示小组在定向自学中的疑难问题、
中
考
链
接
1.安装电灯时,当开关闭合后,发现灯不亮,且保险丝马上熔 断,其原因是( )
A.开关接触不良B.开关中两接线柱发生短路
C.灯泡中的灯丝断了D.灯头中的两接线柱短路
2.正常发光的电灯,因保险丝熔断而熄灭,发生此故障的原因可能是( )
反
思
总
结
1、我掌握哪些知识？
2、我不明白的问题和需要改进的地方？
3、教师总结：
针对训练三
1.教室内的保险丝断了,应该( )
A.用铁丝代替 B.用铜丝代替
C.找相应规格的保险丝更换D.以上方法都可以
2.在家庭照明电路中,导线的绝缘皮损坏后,若火线与零线相碰,这时产生的结果是( )
A.用电器全部烧坏B.保险丝熔断
C.部分用电器被烧坏D.电路中电 流为零,用电器不会被烧坏
检
查
讨
论
检查预习情况
2、家庭电路中各用电器是的，每增加一个用电器，干路上的
就会增大。
3、当电路中用电器的总功率过大时，会造成电路中的。
针对训练一
1、某家庭电路 ，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的（）（多选）
A、总电流变大B、总电压变大
C、总电阻变大D、总功率变大
2、某学校电能表允许 通过的最大电流 是25A，学校里已经装了40w的电灯50盏，60w的日光灯20盏，想要再装些电灯，至多可以再装多少盏40w的电灯？
C.只有②④D.只有①③
6．小明观察到自家电能表上标有“220 V10 A”字样，请你帮他分析一下：
九年级物理(人教版)全一册导学案：19.2-家庭电路中电流过大的原因
九年级物理（人教版）全一册导学案：19.2-家庭电路中电流过大的原因一、导入问题引入在日常生活中，我们经常会听到一些关于电路安全的事故，比如短路导致火灾等。
那么，你知道家庭电路中电流过大的原因是什么吗？本节课我们就来探究一下。
目标1.了解家庭电路中电流过大的原因；2.掌握如何有效降低家庭电路中的电流。
二、概念解释1. 电流电流是指电荷在电路中的流动情况。
单位是安培（A）。
2. 电流过大的原因家庭电路中电流过大的原因一般有以下几点： - 电路电阻过小； - 使用电器过程中出现短路。
三、电路电阻过小的原因1. 电阻的作用电阻是指电流流过一个物体或器件时所遇到的阻碍程度。
在电路中，电阻起到了限制电流流动的作用。
2. 家庭电路中电阻过小的危险性当家庭电路中的电阻过小时，电流就会变大。
这样的情况下，会有以下危险性：- 家用电器无法正常工作：电流过大可能会使家用电器的内部电路元件过载，导致电器无法正常工作； - 电器发热：电路中电流过大会导致电器发热加剧，增加了发生火灾的风险。
3. 如何避免电阻过小为了避免电阻过小的情况，我们可以采取以下措施： - 选用合适的电线和插座：电线和插座的导电能力应与电器的功率匹配； - 定期检查家庭电路：定期请电工检查家庭电路，确保电路运行正常。
四、家庭电路短路的原因1. 什么是短路短路是指电路中不应该相连的两个导体之间直接接触，导致电流绕过了电器，从而造成电流过大的现象。
2. 家庭电路中短路的危害家庭电路中的短路会导致以下危害： - 电线过热：电流大于电线承载能力时，电线就会过热甚至熔化； - 火灾：过高的电流容易引发火灾。
3. 如何避免家庭电路短路为了避免家庭电路短路的情况发生，我们可以采取以下措施： - 定期检查电源线和插座：确保插座和电源线没有破损和老化； - 合理使用插座：避免在一个插座中同时插入过多电器； - 注意电器的使用和保养：正确使用电器，并注意定期清洁和保养。
人教版九年级物理全册集体备课教案19.2家庭电路中电流过大的原因
人教版九年级物理全册集体备课教案19.2家庭电路中电流过大的原因教案：人教版九年级物理全册19.2家庭电路中电流过大的原因一、设计意图本节课的设计方式采用了问题驱动的教学模式，引导学生从生活实际出发，探究家庭电路中电流过大的原因。
设计思路以学生为主体，通过观察、实验、讨论等方式，培养学生的实践操作能力和团队协作精神。
活动的目的是让学生了解家庭电路的基本知识，掌握电流过大的原因，提高学生的安全意识。
二、教学目标1. 了解家庭电路的基本知识。
2. 掌握家庭电路中电流过大的原因。
3. 培养学生的实践操作能力和团队协作精神。
三、教学难点与重点重点：家庭电路中电流过大的原因。
难点：如何引导学生从生活实际中发现问题，并进行探究。
四、教具与学具准备教具：家庭电路模型、电流表、电压表、开关等。
学具：笔记本、实验报告表格等。
五、活动过程1. 情景引入（5分钟）通过一个生活中的实例，如家庭电器使用不当导致电路火灾，引导学生关注家庭电路中的电流过大问题。
2. 知识讲解（10分钟）利用家庭电路模型，讲解家庭电路的基本知识，包括电路组成、电流方向等。
然后讲解电流过大的原因，如短路、电路总功率过大等。
3. 实验探究（10分钟）将学生分成小组，每组提供一个家庭电路模型。
学生在教师的指导下，进行实验探究，观察在不同情况下电流表的读数变化，找出电流过大的原因。
4. 讨论交流（10分钟）5. 课后反思及拓展延伸（5分钟）六、活动重难点活动重点：家庭电路中电流过大的原因。
活动难点：如何引导学生从生活实际中发现问题，并进行探究。
七、课后反思及拓展延伸通过本节课的学习，我深刻了解了家庭电路中电流过大的原因，知道了如何预防家庭电路故障。
在课后，我将对生活中的电路问题进行关注，并运用所学知识进行分析和解决。
同时，我也将积极参与小组讨论，与同学们共同进步。
重点和难点解析在上述教案中，有几个关键细节是我需要重点关注的。
设计意图部分明确提出了通过问题驱动的教学模式，让学生从生活实际出发，探究家庭电路中电流过大的原因。
九年级物理(人教版)全一册导学案：19.2-家庭电路中电流过大的原因
第二节 家庭用电电流过大的原因教学目标：1、通过演示实验和电路分析，使学生理解家庭电路中总电流随家用电器功率的增大而增大．2、通过推导把实验结论从理论上加以验证．教学重点：本节的重点是分析家庭电路电流过大的原因教学难点：理论推导验证实验结论．知识点一：家庭电路总功率对家庭电路的影响1、同时使用的用电器太多，导致电路的总功率过大。
由I=UP 得：U 不变，P 越大I 越大 2、电流过大的危害（1）损坏电能表，电路中电能表允许通过的电流是有限的，超过规定值就有可能损坏。
（2）造成火灾：结合焦耳定律，电热功率，由P=I 2R 可知同样的导线，同样的电阻，电流越大，导线发热功率越大，如果热量不及时排走，会导致导线的温度过高而引起火灾3、家庭电路的总功率等于各用电器功率之和，所以用电器过多或者使用了大功率用电器，发生了短路现象都有可能发生电路中总功率过大。
例题讲解：例1、小明的新家中有150W 的电视机一台，300W 的洗衣机一台，100W 的电冰箱一台，2200W 的柜式空调机一台，250W 的电脑一台，800W 的电饭锅一只，40W 的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（ ）A 、220V 5AB 、220V 15AC 、220V 20AD 、220V 10A解析：最大功率P=UI=220V ×20A=4400W已装功率P=150W+300W+100W+2200W+250W+800W+40W ×8=4120W ． 4400W ＞4120W ．答案：C ．例2、某用户的电能表为“220V 20A ”．该户电路中有40W 日光灯40盏，60W 电灯20盏．问：（1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器？解析：（1）已知电能表的额定电压和允许通过的最大电流，根据公式P=UI 可求最大功率，求出40W 日光灯40盏，60W 电灯20盏和2千瓦的电炉的总功率与最大功率比较，即可得出结论．（2）利用公式P=UI 求出此时的最大功率，减去40W 日光灯40盏，60W 电灯20盏的总功率，得出的结果就是还能接入用电器的功率．答案：（1）电路最大功率P=UI=220V ×20A=4400W ，40W 日光灯40盏，60W 电灯20盏和2千瓦的电炉的总功率P1=40W ×40+60W ×20+2000W=4800W ＞4400W ，所以不能再接入一只2千瓦的电炉．答：不能再接入一只2千瓦的电炉．（2）电路上电流实际为18安时，电路最大功率P2=UI1=220V ×18A=3960W ，还能接入 一只功率为P-P2=4400W-3960W=440W 的用电器．答：还能接入一只440W 的用电器．跟踪练习：1、某用户有40W 的日光灯2盏，40W 电视机一台，120W 电冰箱一台，800W 电饭锅一只，若平均每天都少用半小时，则一个月（30天）可节约几度电？2、市场上，一位顾客和一位卖微波炉的售货员出现了不同的意见，售货员说，微波炉很省 电用它加热食品费不了多少电；顾客说，微波炉很费电，他家的微波炉一开就烧保险丝．他们二人说的情况是否真有矛盾，请你用科学术语表达他们的意思．3、张宏同学对家中的各种家用电器及功率做了一次统计，并将它们列表如下：电器名称灯具彩电厨用电器洗衣机冰箱音响空调器电熨斗电饭煲额定功率（W）200 90 250 225 125 100 900 500 800 （1）张宏同学家的电能表的表盘如图所示，则电路能承受的用电器的总功率是多少？（2）能否同时使用表中所列的家用电器？为什么？（3）通过计算，确定在空调运行时，能否同时使用电冰箱和彩电．答案：1、W=Pt得，P=2×40W+40W+120W+800W=1040W=1.04KW W=1.04KW×0.5h×3题图30=15.6kw•h答案：一个月可节约15.6度电．2、不矛盾，售货员说的是微波炉功率虽大，但往往使用时间短，根据W=Pt，所以费不了多少电能；而顾客说的是微波炉功率大，根据I= P/U，家庭电路中电压U=220V，使用时会导致电路中总电流过大，从而将保险丝烧断，所以他们说的不矛盾3、（1）电路能承受的用电器的总功率：P最大=UI最大=220V×5A=1100W，（2）表中所列的家用电器的总功率：200W+90W+250W+225W+125W+100W+900W+500W+800W=3190W＞P最大，所以不能同时使用表中所列的家用电器；（3）（1）电路能承受的用电器的总功率是1100W；（2）不能同时使用表中所列的家用电器；（3）在空调运行时，不能同时使用电冰箱和彩电．知识点二：短路对家庭电路的影响1、电路发生短路。
九年级物理全册19_2家庭电路中电流过大的缘故导学案无答案新版新人教版
第十九章第2节家庭电路中电流过大的缘故动态引领现代生活中，家用电器日趋增多，致使在用电顶峰期有些地域的用电器不能正常工作，乃至会由于电流过大造成火灾，你明白造成电路中电流过大的缘故吗？目标导向 4.明白家庭电路中电流过大的缘故是家用电器的总功率过大和短路。
5.明白保险丝的作用自主学习学习任务一:请同窗们阅读讲义，完成以下填空.1.依照P=UI得I= ,家庭电路中是必然的，U=V，用电器的电功率越大，电路中的越大。
2.用电器过大是家庭电路电流过大的缘故。
3. 是家庭电路中电流过大的另一个缘故。
由于导线的电阻很小，短路时会超级大，产生大量的热，使导线的急剧升高，很容易造成火灾。
4.保险丝利用合金制作的，电阻比较，熔点比较。
当电流过大时，它由于温度升高而熔断，切断电路，起到作用。
5.当通过保险丝的电流额定电流时，保险丝正常工作，当通过的电流额定电流时，保险丝会熔断，从而切断电路。
科学体验学习任务二：阅读“家用电器的总功率对家庭电路的阻碍”，讨论交流：什么缘故说家用电器的总功率越大，电路中的电流就越大？结论1：是家庭电路中电流过大的缘故之一。
学习任务三：自学“短路对家庭电路的阻碍”小组讨论：什么缘故说短路是家庭电路电流过大的缘故？家庭电路中短路是怎么形成的，应该如何幸免？结论2：是家庭电路中电流过大的另一个缘故。
合作探讨学习任务四：自学“保险丝的作用”，试探：1.保险丝用什么材料做成的？2.当电流过大时，什么缘故保险丝熔断而电线却安然无事？3.保险丝的规格是越大越好仍是越小越好？什么缘故？分层优化一、小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全数熄灭。
检查发觉保险丝熔断。
造成这一故障的缘故可能是（）A．灯座短路 B．插座短路 C．插头短路 D．开关短路二、小明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发觉台灯不亮。
为了找出故障缘故，他用测电笔插入书桌边的插座孔进行检查，发觉其中两个孔都能使测电笔的氖管发光。
19.2 《家庭电路中电流过大的原因》—人教版九年级物理全册导学案
第2节家庭电路中电流过大的原因一、家用电器的总功率对家庭电路的影响根据电功率和电流、电压的关系式P=UI，可以得到I=P/U 。
家庭电路中的电压是一定的，U=220V，所以用电器功率P越大，电路中的电流就越大。
用电器的总功率过大是家庭电路中电流过大的原因之一。
二、短路对家庭电路的影响发生短路是家庭电路中电流过大的另一个原因。
根据欧姆定律I=U/R可知，由于导线的电阻很小，家庭电路中的电压是一定的，U=220V，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
练习1小明的家中有150 W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40 W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适A.220 V 5 AB.220 V 10 AC.220 V 15 AD.220 V 20 A练习2家庭电路中的电灯昏暗，此时电能表表盘转得飞快，发生这种现象的原因是A.电路有用电器被短接B.电路中总功率过大C.金属外壳的用电器漏电D.电压高于220V练习3小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是A.台灯插头处出现了短路B.台灯灯泡处出现了短路C.台灯开关的两接线碰线D.插座处出现了短路练习4如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。
分析产生现象的原因：（1）甲电路中电线燃烧起来的原因是用电器总功率过大使电路中电流过大；（2）乙电路中电线燃烧起装的原因是短路使电路中电流过大。
练习5如果家庭电路出现了短路，则将要发生的是A.电流减弱B.用电器烧坏C.电灯发暗D.熔丝烧断练习6下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。
其中可能引起保险丝熔断的是A.①②③B.①②C.①③D.②③三、保险丝的作用1．保险丝的作用为了防止电路中电流过大，发生危险，电路中常常安装保险丝，以保护用电器或人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讨论：保险丝为什么用电阻率 大、熔点低的铅锑合金呢？ 填一填： 家庭电路中电流过大的 原 因 是 和 。
当堂训练： 1 ． 保 险 丝 是 由 的铅锑合金制成的． 家庭电路用 的保险丝应 联在电路 中． 当电流超过额定电流达到熔 断 电 流 时 ， 它 会 自 动 ．选用保险丝 时， 应使它来自额定电流等于或略 大于电路中的 ．
2
8．在 220V 的线路上安装了 25W 的灯 26 盏，现在电路上保 险丝断了，我们手边只有额定电流为 1A 的保险丝，那么把几根 这样的保险丝并联起来装上用比较合适： （ ） A．1 根 B．2 根 C．3 根 D．4 根 9．空气开关跳起后，手动使它复位，但又立即跳起， 这不可能是 （ ） A．电路中有短路现象 B．电路中出现了断路现象 C．电路中总功率过大 D．空气开关的额定电流过小 10．现要安装“220 V 25W”灯泡 50 个，应选择的保险 丝规格是 （ ）
11．某校的教学楼装有“220V、10A”字样的电能表， 该电路最多可接“220V、40W”灯泡 （ ） A．48 盏 B．55 盏 C．27 盏 D．50 盏 12． 小芳家中有 40W 的节能灯两个，25W 的白炽灯两盏， 150W 的彩电一台，650W 的洗衣机一台，她家用的电能表允 许通过的最大电流为 5A，下面说法中正确的是（ ） A．小芳家的用电器同时使用时，总 电流大于 5A B．小芳家的用电器不能同时使用 C．小芳家再购置一个 700 W 的电饭锅，所有的用电器 还可以同时使用 D．为安全、方便地用电，小芳家应选用电流值稍大于 5A 就跳闸的空气开关 13．如图 8-10 所示,A、B 两个接线柱间 是一段保险丝， C、D 两个接线柱间是一段铜丝，移动变阻器的滑片，当电流 逐渐增大时，________熔断，而________不熔断，这说明 ________（填“能”或“不能” ）用铜丝替代保险丝．某同 学把铜丝换成了较粗的保险丝， 当移动变阻器的滑片，电流逐渐 增大时，粗保险丝________（填 “会”或“不会” ）熔断，这说明 ________（填“能”或“不能” ） 用粗保险丝替代细的保险丝．
19.2 家庭电路中电流过大的原因
课题：19.2 家庭电路中电流过大的原因 学习目标 1．知道电功率过大，电路中的电流过大 2．知道发生短路，电路中的电流过大 3．了解保险丝的作用和特点 学习过程 （一） 复习回顾 1、我国家庭电路的电压是 V 授课教师： 学科组长： 教研组长： （三）合作探究：保险丝的作用 当家庭电路中干路中电流 过大时， 导线会过热老化或引起 填一填： 保险丝是用电阻率比 较 、熔点比 较 的 合金做成的。 它的作 用 是：当电路中电流过大时， 它由于温度升高而熔断， 切断 电路，起到保护作用。
1
成火灾。
2．炎热的夏天，人们同时 使用多台空调时， 常常会因电流 过大，致使干路上的________ 熔断， 产生这种故障的原因是用 电器的________过大． 3．只标有“220V 3A”字 样的电能表， 可以用在最大功率 是 W 的家庭电路上，如 果 这 个 电 路 中 已 装 有 “ 220V 40W”的电灯 5 盏，最多还可安 装 “ 220V 60W ” 的 电 灯 盏． 若上述所有灯泡每天均正常 发 光 2h ， 30 天 用 电 KW·h． 4．当电路被保险装置切断 时， 不要急于更换________或使 ________复位，要 先找到发生 ________的原因， 排除之后再恢 复供电． 5．新建楼房的供电线路已 经不再使用保险丝， 而用带有保 险装置的________代替． 当电流 过大时， 开关中的________起作 用，使开关断开，切断电路 6．某家用电能表上标有 “220V 5A．3000R / kwh”的字 样，当家中用电器全部工作时， 电能表 1min 转了 45 转， 由此可 估算出 该家所用电器的总功率 为 W． 7．某同学家的保险丝熔断 了,其原因 （ ） A．一定是用电器的额定电 压过高 B．一定是用电器的额定功 率太大 C．一定是电路中某处断路 D．以上说法均不对
课 后 反 思
3
2、并联电路干路电流与各支路电流之间的关系是
3 如果电路中电流过大会带来哪些麻烦？ 4、小明家里正在使用的用电器有微波炉、电冰箱、洗衣机、 电饭锅、电视机、电熨斗各一个，查阅资料可知这些用电器 为了防止电流过大造成伤 的总功率约是 4400w。则干路中电流为 A。如果 家中 火灾。 干路导线的电阻为 0.1Ω ，则导线上的发热功率是 w。 害，都要在电路中安装保险装 置。 若这些用电器同时使用 20mi n，则导线上产生的热量 ________J。 （二）自主学习 一、家用电器的总功率对家庭电路的影响 活动 1： 填一填： （以下每空除公式外，填“越大”“越小”或 、 “不变” ）家庭电路中并联的用电器越多，干路中电 流 。可以从两个方面考虑： （1）并联的用电 器 越 多 ，电 路中 的 总功率 ，家 庭电 路 中电 压 ，根据公式 可知干路中电 流 。 （2）并联的用电器越多，电路中的电 阻 ，家庭电路的电压 ，根据公式 可知干路中电流 。 干路电流越大，根据公式 ，导线电阻一 定，导线上的发热功率 。单位时间内产生的 热量 ，容易引起火灾。 二、短路对家庭电路的影响 活动 2：1.短路种类：①改装电路时不小心，使 和 直接连通造成短路； ② 被刮破或烤焦； ③电线和用电器使用年限过长，绝缘 皮 ，也会使 和 直 接连通； ④电器进水造成 。 2.短路使电流过大的原因：由于导线的 很 小， 短路时电路中的 非常大， 会产生大量 的 ， 使导线的 急剧升高， 很容易造
