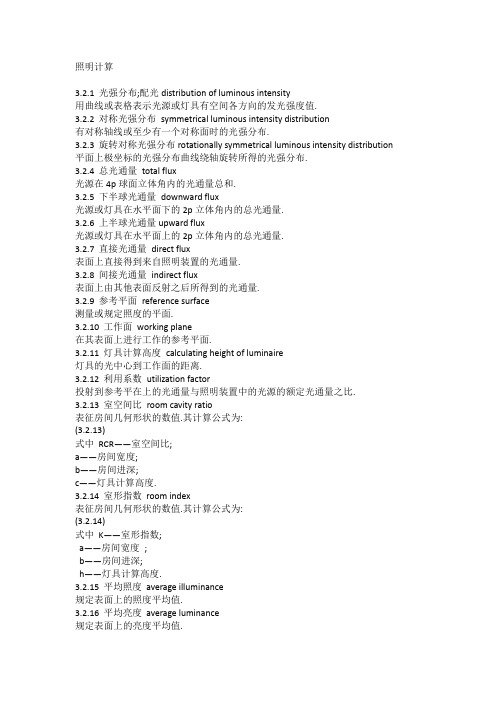

照明计算3.2.1 光强分布;配光distribution of luminous intensity用曲线或表格表示光源或灯具有空间各方向的发光强度值.3.2.2 对称光强分布symmetrical luminous intensity distribution有对称轴线或至少有一个对称面时的光强分布.3.2.3 旋转对称光强分布rotationally symmetrical luminous intensity distribution 平面上极坐标的光强分布曲线绕轴旋转所得的光强分布.3.2.4 总光通量total flux光源在4p球面立体角内的光通量总和.3.2.5 下半球光通量downward flux光源或灯具在水平面下的2p立体角内的总光通量.3.2.6 上半球光通量upward flux光源或灯具在水平面上的2p立体角内的总光通量.3.2.7 直接光通量direct flux表面上直接得到来自照明装置的光通量.3.2.8 间接光通量indirect flux表面上由其他表面反射之后所得到的光通量.3.2.9 参考平面reference surface测量或规定照度的平面.3.2.10 工作面working plane在其表面上进行工作的参考平面.3.2.11 灯具计算高度calculating height of luminaire灯具的光中心到工作面的距离.3.2.12 利用系数utilization factor投射到参考平在上的光通量与照明装置中的光源的额定光通量之比.3.2.13 室空间比room cavity ratio表征房间几何形状的数值.其计算公式为:(3.2.13)式中 RCR——室空间比;a——房间宽度;b——房间进深;c——灯具计算高度.3.2.14 室形指数 room index表征房间几何形状的数值.其计算公式为:(3.2.14)式中 K——室形指数;a——房间宽度;b——房间进深;h——灯具计算高度.3.2.15 平均照度 average illuminance规定表面上的照度平均值.3.2.16 平均亮度 average luminance规定表面上的亮度平均值.3.2.17 最小照度 minimum illuminance规定表面上的照度最小值.3.2.18 最大照度maximum illuminance规定表面上的照度最大值.3.2.19 法向照度normal illuminance垂直于光的入射方向的平上的照度值.3.2.20 水平面照度horizontal illuminance水平面上一点所接受的照度值.3.2.21 垂直面照度 vertical illuminance垂直面上一点所接受的照度值.3.2.22 维护系数maintenance factor照明装置在使用一定周期后,在规定表面上的平均照度或平均亮度与该装置在相同条件下新装时在规定表面上所得到的平均照度或平均亮度之比.3.2.23 维持平均照度maintained average illuminance规定表面上的平均照度不得低于此数值.它是在照明装置必须进行维护的时刻,在规定表面上的平均照度.3.2.24 初始平均照度initial average illuminance照明装置新装时在规定表面上的平均照度.初始平均照度由规定的维持平均照度值除以必须进行维护时的维护系数值求出.3.2.25 照度均匀度uniformity ratio of illuminance规定表面上的最小照度与平均照度之比.3.2.26 平均柱面照度average cylinderical illuminance在给定的一点上,一个很小的圆柱体曲面上的平均照度.圆柱体轴线通常是竖立直的.3.2.27 平均球面照度;标量照度average spherical illuminance, scalar illuminance位于给定的一点上,一个很小球的整个表面上的平均照度.3.2.28 照度矢量illuminance vector用于描述在空间一点上的光的方向特性,它的量值为一个通过该点的表面正反两侧的最大照度差值,由较高照度向低照度的矢量的方向为睛.3.2.29 点光源point light source当光源的尺寸与它至被照面的距离相比较非常小时,在计算机和测量时其大小可忽略不计的光源.3.2.30 线光源line light sourec一个连续的灯或灯具,其发光带的总长度远大于其到照度计算点之间的距离,可视为线光源.3.2.31 面光源area (surface) light source由灯具组成的整片发光面或发光顶棚,其宽度与长度的大于发光面至受照面之间的距离,可视为面光源.3.2.32 (光源的或灯具的) 光中心light center (of a light source or luminaire)测定和计算时作为原点用的光点.3.2.33 灯具间距spacing of luminaire相邻灯具的中心线间的距离.3.2.34 灯具安装高度mounting height of luminaire灯具底部至地面的距离.3.2.35 灯具距离比 spacing height ratio of luminaire灯具的间距与灯具计算高度之比.3.2.36 灯具最大允许中高比maximum permissable spacing height ratio of luminaire 保证所需的照度均匀度时的最大灯具间距与灯具计算高度之比.3.2.37 利用系数法;流明法method of utilization factor, lumen method根据房间的几何形状、灯具的数量和类型确定工作面平均照度的计算法.流明法既考虑直射光通量,也考虑反射光通量.3.2.38 逐点法 point method利用灯具的光度数据,算出面上各点照度的计算方法.3.2.39 单位面积功率power per unit area单位被照面积上灯的安装功率.3.2.40 照度比illuminance ratio室内某一表面的照度与工作面上一般照明照度之比.3.2.41 混光光源光通量比luminous flux ratio of combined light source当采用两种光源混光照明时,前一种光源的光通量与两种光源光通量的和之比.3.2.42 等光强曲线 iso-intensity curve在以光源的光中心为球心的假想球面上,将发光强度相等的那些方向所对应的点连接成的曲线,或是该曲线的平面投影.3.2.43 等照度曲线iso-illuminance curve连结面上等照度的点的曲线或曲线群.3.2.44 空间等照度曲线 spacing iso-illuminance curve以光源或灯具为中心,在空间中某一剖面上的照度相等的点的连线称为空间等照度曲线.该曲线以直角坐标表示.3.2.45 等亮度曲线iso-luminance curve连结面上等亮度的点的曲线或曲线群.。
照明节能计算
绿色照明节能计算：一、节能灯与白炽灯LED与其它光源的效率比较节能灯与白炽灯LED与其它光源的比较使用光源光源光效电源效率光照效率灯具效率寿命LED 80流明/瓦95% 85% 90% 70000小时荧光灯 80流明/瓦65% 60% 60% 1800小时1800小时普通灯泡 20流明/瓦/ 60% 60%高压钠灯 100流明/瓦50% 55% 51% 6000小时综上，各种光源灯具的实际效率：LED计算：80×0.95×0.85×0.9=58.14流明/瓦荧光灯计算：80×0.65×0.6×0.6=18.72流明/瓦普通灯泡计算：20×0.6×0.6=7.2流明/瓦高压钠灯计算：100×0.5×0.55×0.51=14流明/瓦可见，LED灯具实际效率是一般荧光灯的3倍，是普通白炽灯泡的8倍，是高压钠灯的4倍。
即：LED灯与节能灯与白炽灯之间功率可换算为：5W=14W=40W，3W=9W=30W二、LED商用、民用光源使用效益分析表LED办公、商用照明灯使用适用场所：采用光源：LED球泡、管灯、广告灯箱、广告霓虹灯适合：家庭照明、酒店、办公室、娱乐场所、餐饮、工厂、医院改进场所：1、家庭照明、酒店餐饮、娱乐场所：办公室照明、大厅照明、餐厅照明、客房照明、走廊照明、会议室照明、厨房照明、卫生间照明、门前照明、景观照明。
2、工厂：办公室、车间、实验室、工作间、卫生间照明。
1) 寿命长节能灯的寿命一般在1800小时，按照天天10小时照明计算为180天。
LED灯的寿命为7万小时，按照每天照明10小时为7000天（20年）。
假如按照一个14W节能灯平均12元来计算20年内要换40个灯泡（480元）。
一个LED灯泡5W为平均70元，总计节省410元。
2)省电一个40W的普通灯泡每小时耗电0.04度*0.8元=0.032元40W灯泡=5W LED每小时耗电0.005度*0.8=0.004元每小时可节省0.028元*10小时/天*365天=102.2元（对比一个灯泡一年节省的费用）三、计算实例：1000盏40W白炽灯与1000盏5WLED灯光源费用对比：(每天平均使用10小时)一盏40W白炽灯：一年耗电：0.04*10*365=146度.电费：146*0.8=116.8元/年1000盏40W白炽灯：电费：116.8元*1000=116800元/年一盏5WLED灯：一年耗电：0.005*10*365=18.25度电费：18.25*0.8=14.6元/年1000盏5WLED灯：电费：14.6*1000=14600元/年节省电费总额：102200元/年2、其它长处：1、不产生光污染和热辐射2、且色彩丰富逼真、图形多变3、免维护4、易控制5、环保无紫外线对人体无害。
照明求灯的总功率公式
照明求灯的总功率公式
灯具总功率=芯片功率X使用数量/电源效率（88%-90%）。
白炽灯,卤钨灯类功率是灯泡的标称功率的总和,如果是荧光灯,节能灯应加上镇流器的功率大概是标称功率乘1.1~1.2,金卤灯及钠灯等气体放电灯就是标称功率乘1.2###理论上说P=UI.(即功率=电压*电流)但LED灯具会因为功率因素,牵扯到有功功率,无功功率问题。
实际功率应该是P=UI*PF (即功率=电压*电流*功率因素)所以下次购买LED灯具,要注意购买功率因素高。
功率因数小于1的照眀设备的电流计算公式:220v单相电流(A)=功率(w)除以[220(v)乘以功率因数]380/220v二相三线电流(A)=功率(w)除以[440(v)乘以功率因数]380/220v三相四线电流(A)=功率(w)除以[1.73乘以380(v)乘以功率因数]功率因数小于1的照明灯具:日光灯0.5 高压汞灯0.6高压钠灯0.4 金属卤化物灯(钠铊铟灯、蹢灯等) 0.6。
照明计算
LA-A = La / hj = 1.8 / 2.2 = 1.02
LB-B = Lb / hj = 2.3 / 2.2 = 0.82
LA-A≤LA-A max LB-B≤LB-B max
∴灯具布置合理
公布答案如下：
大部分朋友的概念是清晰的，计算公式是正确的。只不过利用系数取值差别较大，另外就是是否考虑灯具效率问题，因此结果千差万别，这是因为大家采取不同的设计手册造成的，但不涉及到原则问题。我以下的解答依据《建筑电气设计手册》而来（也是仅供参考）。
∴灯具布置合理
布置3套灯具时：
计算书
计算依据
根据《照明设计手册》第P149页公式5-39。利用系数根据《照明设计手册》、《建筑灯具与装饰照明手册》以及《民用建筑电气设计手册》中的提供的相关资料查找。
一、房间条件：
房间长9.0米，宽3.6米，面积A= 32.4平方米
顶棚反射系数50 %，墙面反射系数70 %

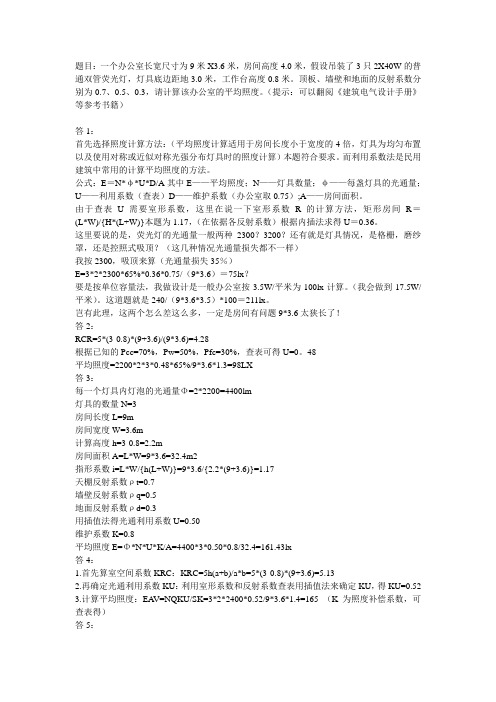

这里要说的是，荧光灯的光通量一般两种2300？3200？还有就是灯具情况，是格栅，磨纱罩，还是控照式吸顶？（这几种情况光通量损失都不一样）
我按2300，吸顶来算（光通量损失35％）
E=3*2*2300*65%*0.36*0.75/（9*3.6）＝75lx？
要是按单位容量法，我做设计是一般办公室按3.5W/平米为100lx计算。（我会做到17.5W/平米）。这道题就是240/（9*3.6*3.5）*100＝211lx。
实际照度E = (NφU K) / A
= (4×4400×0.48×0.75) / 32.4 = 196 LX
∵E >= Eav∴计算照度达到平均照度要求。
LA-A = La / hj = 1.8 / 2.2 = 0.82
电气照明第五章 照明计算
EV 为
若 En 为P点的法线照度， En 在x、y、z三个坐标轴上的分量 分别为 Ex En cos
Ey En cos
Ez En cos
式中，α 、β 、θ 分别为P点法线照度矢量与x、y、z轴之间 的夹角。
任意倾斜面上照度 Ei 完整的计算表达式为 P Ei Eh (cos sin ) h 式中 E — A点的水平照度，lx h
照度计算方法 1、利用系数法: 平均照度计算 2、平方反比法: 点光源逐点照度计算
3、方位系数法：线光源照度计算法
不舒适眩光计算（UGR）
第五章
5.1 5.2 5.3 5.4 5.5 5.6
照明计算
平均照度计算 点光源直射照度计算 线光源直射照度计算 面光源直射照度计算 平均亮度计算 不舒适眩光计算
5.1 平均照度计算 —— 利用系数法
一、基本计算公式
1、利用系数
U
f s
式中
U — 利用系数； f — 由灯具发出的最后落到工作面上的光通量；
（4）确定利用系数。在求出室空间比 RCR 、顶棚有效反射 比 cc ，墙面平均反射比 w 以后，按所选用的灯具从计算图 表（表5-2）中，即可查得其利用系数 U 。 （5）确定地板空间有效反射比；
（6）确定利用系数的修正值；
三、概率曲线与单位容量法
1、概算曲线：应用概算曲线应已知以下条件：
— 倾斜面（背光）与水平面的夹角
灯具在水平面上的投影点至情斜面与水平面的 交线的垂直最短距离
P—
h — 灯具至水平面的距离
当δ 角进入arc cos(P/h)范围内时，上式右边第二项取负号。
二、等照度曲线计算法 １、空间等照度曲线
照明计算公式
照明计算公式
照明计算公式主要有：
1. 照度计算公式：E = Φ/ A，其中E为照度，Φ为光通量，A为照明面积。
2. 光通量计算公式：Φ = E × A，其中Φ为光通量，E为照度，A为照明面积。
3. 照明功率计算公式：P = E × A × CU × UGR，其中P为照明功率，E为照度，A为照明面积，CU为利用系数，UGR为统一光辐射限制。
4. 光源数量计算公式：N = E × A / E0，其中N为光源数量，E为照度，A 为照明面积，E0为单个光源的照度。
5. 点光源计算公式：Fu=Fd+Fρ，当照明光源的尺寸与被照物的距离相比
可以忽略不计时，可视为点光源。
它在计算点上形成的照度E（勒克斯），可用下列计算公式（公式1）：式中I为入射光线的光强（坎德拉）；r为
光源到计算点的距离（米）;ɑ为入射角（入射光线同计算点所在被照平面法线的夹角）。
由于上述公式仅考虑了直射光，未考虑反射光，故增加一附加照度系数Kρ，以表征反射光对计算点上照度的贡献。
为了适当提高初始的
照度,所以又增加表征此因素的的维护系数K。
考虑上述因素后，点光源计算公式为(公式2)：
以上是常见的照明计算公式，根据具体的情况和需求选择合适的公式进行计算。
照明计算
2.3 照明计算2.3.1照明计算的方法照明计算的常用方法有利用系数法、单位容量法、逐点计算法等。
本次设计主要应用单位容量法。
单位容量法是直接取自实际使用效果，结合光源种类、灯具形式及照度标准推荐的经验数据，适用于均匀的一般照明计算，它主要计算每单位被照面积所需的灯具安装功率。
单位容量法的计算公式：AP W ∑= 2-2 式中 W ——在某最低照度值下的单位容量值，W/m 2；∑P ——房间内照明总安装功率，W ；A ——房间的面积，m 2。
[2]2.3.2 本工程照度计算本次设计计算过程如下，其中节能灯损耗为5%。
一．地下一层照明平面图1.新风机房A11：总面积17.76平方米。
A=17.76m 2 ,E=50lx,W=2.5W,P=WA=44.4W, N=P/A=44.4/(36+36x5%)=1个 选36W 飞利浦T8双管荧光灯1台。
2.储藏间A12：总面积3.51+1.51+1.29=6.31平方米。
A=6.31m 2 ,E=30lx,W=2.5W,P=WA=15.78W, N=P/A=15.78/(8+8x5%)=2个 选8W 飞利浦B22-E27天棚座灯头2台。
3.储藏间A13：总面积12.23平方米。
A=12.23m 2 ,E=30lx,W=2.5W,P=WA=W, N=P/A=30.58/(18+18x5%)=2个 选18W 飞利浦T8荧光灯2台。
4.储藏间A14：总面积7.40+4.87=12.27平方米。
A=12.27m 2 ,E=30lx,W=2.5W,P=WA=30.68W, N=P/A=30.68/(18+18x5%)=1个 选18W 飞利浦T8荧光灯2台。
5.配电间A15：总面积13.69平方米。
A=13.69m2 ,E=30lx,W=2.5W,P=WA=27.38W, N=P/A=27.38/(18+18x5%)=2个选18W飞利浦T8荧光灯2台。
6.排风机房A16：总面积17.76平方米。
景观照明计算方法
照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数：一般室内取0.4，体育取0.3维护系数：一般取0.7～0.8举例1：室内照明：4×5米房间，使用3×36W隔栅灯9套平均照度＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux结论：平均照度1000Lux以上举例2：体育馆照明：20×40米场地，使用POWRSPOT 1000W金卤灯60套平均照度＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux结论：平均水平照度1500Lux以上1 万瓦= 10KW 。
单相电与三相电需要电流值不一样，要求的电缆截面积不一样。
电缆的芯大小，即电缆导体截面积大小决定载电流能力（功率容量）。
成品电缆的截面积有标准。
常用的是说xx平方的电缆（其实是指xx 平方mm截面积）。
芯又分铜、铝两种。
同一截面积的情况，铜比铝承载电流大。
铝10mm 及一下承载电流=截面积x 5 .；例如6mm的= 30A承载电流。
铜线。
同一电流可以采用比铝线小1 等级截面积。
(导线截面积是有标准的，1，2.5，4，6，8，。
）。
如果计算出铝线是10mm 的，那么使用铜线8mm的即可满足要求。
单相电，可以按照1kW=4.5A 电流来计算功率、电流。
进而可以计算需要多少截面积的电缆。
10KW，那么需要45A的承载电流电缆。
需要10mm的铝线。
或8mm铜线。
三相电，按照1KW=1.5A 电流计算。
10KW需要15A承载电流。
需要4mm铝线，或2.5铜线。
第8章照明计算
【空间照明设计】第八章 照明计算
第五节 利用系数计算方法
一、公式
平均照度(Eva)＝ 单个灯具光通量(Φ)×灯具数量(N)×空间利用系数 (CU)×维护系数(K)÷地板面积(m2) (适用于室内或体育场的照明计算) 1．单个灯具光通量(Φ)指的是这个灯具内所含光源的裸光源总光通量值。 2．空间利用系数(CU)是指从照明灯具放射出来的光束有百分之多少到达地 板和作业台面，所以与照明灯具的设计、安装高度、房间的大小和反射率的 不同相关，照明率也随之变化。
结论：该空间平均照度是1080 lx。
【空间照明设计】第八章 照明计算
三、注意事项 照明设计必须要求准确的利用系数，否则会有很大的偏差，影响利用系
数的大小主要有以下几个因素 *灯具的配光曲线 *灯具的光输出比例 *室内的反射率，如天花板、墙壁、工作桌面等 *室内指数大小
【空间照明设计】第八章 照明计算
照度(lx) 3000-750 750-300 300-150
150-75 75-30
场所 室内陈列、示范表演场所、柜台 电梯大厅、电扶梯 商谈室、化妆室、厕所、楼梯、走道 休息室、店内一般照明 安全楼梯
【空间照明设计】第八章 照明计算
八、住家
照度(lx)
场所
2000-750 手工艺、裁缝
1000-500 书房
课后作业 OfficePLUS
