《房屋建筑学课程设计》指导书(讲课版)
房屋建筑学课程设计指导书10页
《房屋建筑学》课程设计计划指导书适用专业：工民建、（港口工程等）总周数：1周连云港职业技术学院建筑工程学院《房屋建筑学》课程设计指导书适用专业：工民建、（港口工程）总周数：1周准备资料：1、《建筑设计资料集》2、江苏省建筑构配件标准图集3、课本《房屋建筑学》4、课本《建筑制图》5、中小型民用建筑图集按照教学计划安排，本次作业是集中1周时间进行。
题目有三种类型：住宅、学校、商住楼或医院门诊部等。
但每个班只选作其中二种。
这次作业是第一次作业的继续，第一次作业是方案设计，这次是施工图设计，每个学生通过自己的设计方案图来完成施工图设计，对一项工程，从接到设计任务开始，到把施工图画出来，才算走完一个全过程，这对培养学生独立工作能力和总结巩固本门课的理论都将起到显著作用。
一、目的要求根据第一次作业（方案设计）进行部分施工图设计。
这里说的部分施工图而不是全部施工图，因为只有1周时间，只能画有代表性的一部分施工图。
再说，没有结构工种和水、电工种的配合，也无法进行全部施工图工作。
目的要求有三点：（1）熟悉施工图内容、方法、步骤；（2）培养学生综合分析和解决问题的能力，是在理论课进行完毕后的一次总结性的设计；（3）进一步训练绘图技巧二、设计条件与第一次作业相同，并且以第一次作业成果为基础。
但如果方案不合理，也可以作必要的修改，不过要掌握时间，否则不能按时完成。
三、设计内容这次设计要求完成以下图纸：（1）各层平面图：住宅单元平面图（底层、标准层），1:50，中学、门诊部（各层平面），1:00或1:200。
（2）剖面图：要求画一个有代表性的完整的剖面图（必须剖到楼梯）1:00。
（3）立面图：住宅，画正立面和背立面各一个，1:100。
中学、门诊部：画一个正立面（有主入口的立面），1:100(或1:200)。
（4）屋顶平面图：住宅，画组合体（至少两个单元）的屋顶平面图，1:100(或1:200)。
（5）屋顶节点详图：住宅，画三个屋顶点详图1:10。
房屋建筑学课程设计
《房屋建筑学》课程设计(共20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《房屋建筑学》课程设计任务书一、设计题目贵阳市某独栋住宅设计二、目的要求通过《房屋建筑学》课程的学习和课程设计实践技能训练1.培养学生综合运用设计原理及构造知识去分析问题、解决问题的能力2.掌握建筑施工图设计的基本方法和内容。
3.进一步训练建筑绘图的能力。
三、设计条件1．设计方案见附图。
2．建筑结构：砖混结构。
3．建筑层数：2-3层；建筑层高：。
4．建筑等级：耐久等级为Ⅱ级，耐火等级为二级。
5．房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅8 m2厨房 6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。
卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。
门厅：2～3 m2贮藏室；2～4 m2（吊柜不计入）工作室6～8 m2四、设计内容及深度要求本次设计参考教师给定的住宅方案，根据设计资料确定建筑方案，初步选定主要构件尺寸及布置，明确各部位构造做法。
在此基础上按施工图深度要求进行，但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。
设计内容如下；1．建筑平面图：各层平面图，包括底层平面、二层平面图和屋顶平面图等，比例1：5O。
2．建筑立面图：包括正立面、背立面及侧立面图，比例1：50-1：100。
3．建筑剖面图；2个，比例1：50-1：100。
4．建筑详图：①表示局部构造的详图，楼梯详图比例1：50、外檐详图比例1：20。
②表示房屋设备的详图（选作内容），如厨房、厕所、浴室以及壁柜、挂衣柜、鞋柜、碗柜、灶台、洗涤盆、污水池、垃圾道、信报箱、阳台晒衣架等详图。
数量、比例自定。
5．设计简要说明、图纸目录、门窗表。
《房屋建筑学》课程设计任务书课件

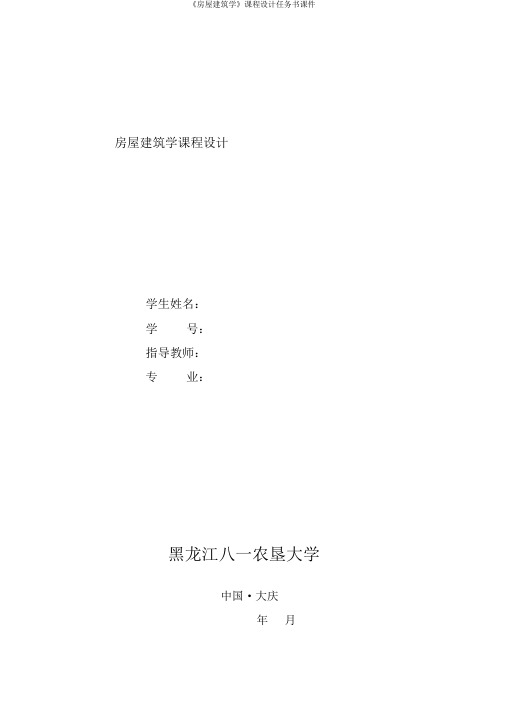

房屋建筑学课程设计学生姓名：学号：指导教师：专业：黑龙江八一农垦大学中国·大庆年月房屋建筑学课程设计总要求1.设计要求1.1 贯彻和表现“功能合用、经济合理、造型雅观、环境适宜”的原则；1.2 建筑功能合理，造型表现各种建筑的特点及北方建筑特点，力求方案有所创新；1.3 满足各种建筑的特别功能要求；1.4 建筑构造正确，充分考虑严寒地区的特点，采纳先进技术、新式资料；1.5 布图合理，图面整齐。
2.图纸内容及要求2.1 总平面图（ 1： 500或1：1000）联合所给的地段图，表示出新建建筑物与四周建筑物、修建物、道路等的地点关系与其相协调，贯彻环境适宜的原则。
2.2 各层平面图（ 1：100或 1：150）依据房间的功能要求，搞好单元设计；考虑平面组合时，要合理安排各房间的地点，以合用为根本，合理组织人流、货流的线路，防备交织传染。
2.3 立面图（ 1：100或 1： 150）在合用的前提下，合适照料建筑物的立面造型，表现出时代特点。
2.4 剖面图（ 1：50或1：100）一定剖楼梯，并且应包含屋檐和一层地面。
3.说明书3.1 简短前言（规模、建筑面积、技术经济指标等）；3.2 设计的优弊端和未表达清楚的构造办理及装修设计等。
70m2单元式多层住所设计任务书1.目的要求经过设计，初步认识一般民用建筑的设计原则、初步掌握建筑设计基本方法与步骤，训练和提升绘图技巧。
2.设计条件2.1 建筑地点：大庆市。
2.2 户型：一楼两户、一楼三户、一梯四户等。
2.3 居室面积（供参照）：大居室12～ 15平方米、中居室 8～11平方米、小居室 8平方米以下。
每户一定有一间大居室，主要寝室应能同时两个方向放床，并要求每户居室大小搭配合适。
2.4 辅助房间厨房──每户单独使用，燃料为煤气，应安排炉灶、洗菜池和操作台，使用面积不小于4平方米。
卫生间──每户单独使用，应设大便器、浴缸或淋浴。
2.5 其他设备：每户设置生活天台、服务天台，单元内应设置垃圾道，每户应试虑必需的贮藏设备。
房屋建筑学课程设计指导
房屋建筑学课程设计指导一、课程目标知识目标：1. 让学生掌握房屋建筑学的基本概念、分类和建筑风格；2. 使学生了解房屋建筑的设计原则、施工流程及相关技术规范；3. 引导学生了解房屋建筑与生态环境、人文环境的关系。
技能目标：1. 培养学生运用CAD等软件绘制房屋建筑平面图、立面图、剖面图的能力；2. 培养学生分析房屋建筑结构、选用合适建筑材料的能力；3. 提高学生团队协作、沟通表达、创新设计的能力。
情感态度价值观目标：1. 培养学生对房屋建筑学的兴趣，激发学生学习热情，树立专业自信；2. 培养学生关注建筑美学、生态环保、人文关怀等方面的意识；3. 引导学生树立正确的建筑价值观，认识到建筑对社会、环境的重要性，培养社会责任感。
课程性质：本课程为专业基础课程，旨在让学生掌握房屋建筑学的基本知识和技能，培养学生对建筑行业的兴趣和热爱。
学生特点：学生为初中年级，具有一定的认知能力和动手能力，对新鲜事物充满好奇，但专业知识有限。
教学要求：结合学生特点，采用生动形象、贴近生活的教学方法，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的实践操作能力和创新能力。
通过本课程的学习，使学生能够达到课程目标，为未来深入学习建筑学打下坚实基础。
二、教学内容1. 房屋建筑学基本概念：建筑的定义、分类、建筑风格及其特点；2. 建筑设计原则：功能布局、空间组织、形态美学、生态环保；3. 建筑施工流程：勘察、设计、施工、监理、验收；4. 建筑材料：常见建筑材料的特点、用途及选用原则；5. 建筑图纸：平面图、立面图、剖面图的绘制方法；6. 建筑与生态环境：绿色建筑、节能减排、可持续发展；7. 建筑与人文环境：建筑文化、地域特色、人文关怀。
教学大纲安排：第一周：房屋建筑学基本概念及建筑风格；第二周：建筑设计原则及空间组织；第三周：建筑施工流程及建筑材料；第四周：建筑图纸绘制及分析方法；第五周：建筑与生态环境、人文环境的关系。
2024年度房屋建筑学课程设计课件
01课程设计概述Chapter目的与意义设计任务与要求设计任务设计要求评分标准与流程评分标准评分流程02房屋建筑学基础知识Chapter01020304由砖墙、钢筋混凝土梁、板、柱等构件组成的混合结构。
砖混结构由梁、柱组成的承重体系，墙体不承重。
框架结构用钢筋混凝土墙板来承受竖向荷载和水平荷载的结构。
剪力墙结构以钢材为主要材料，通过焊接、铆钉或螺栓连接等方式构成的结构。
钢结构房屋建筑结构类型建筑材料及其性能水泥钢材木材砖瓦01020304地基与基础楼地层构造墙体构造屋盖构造建筑构造原理与方法03建筑设计实践Chapter确定设计任务现场调研收集资料030201设计前期准备方案设计与比选初步方案设计方案深化设计方案比选施工图绘制与审查施工图绘制根据选定的最优方案，进行详细的施工图绘制，包括建筑、结构、给排水、电气等各专业图纸。
施工图审查组织专家或相关机构对施工图进行审查，确保设计符合相关规范、标准的要求。
设计交底向施工单位进行设计交底，明确设计意图、施工注意事项等，确保施工的顺利进行。
04建筑节能与绿色建筑设计Chapter减少能源消耗提高能源利用效率围护结构节能技术01高效节能设备与系统02可再生能源利用技术03尊重自然、保护生态节约资源、循环利用建筑设计应注重资源的节约和循环利用，提高资源利用效率，减少资源浪费。
•健康舒适、以人为本：建筑设计应关注人的健康和舒适度，创造宜居的室内外环境。
被动式设计法整体设计法通过优化建筑形体、朝向、自然通风和采光等手段，降低建筑对主动式能源系统的依赖。
主动式设计法案例一项目概况绿色建筑设计特点案例二项目概况绿色建筑设计特点效果评估0102030405建筑安全与卫生设计Chapter安全设计原则预防为主，综合考虑各种因素，确保建筑安全。
遵守国家法律法规和标准规范，确保设计合规。
•采用成熟的技术和可靠的设备，提高建筑安全性能。
结构安全设计防火安全设计电气安全设计采用合格的电气设备和线路，设置漏电保护装置。
房屋建筑学课程设计任务书及指导书(DOC)
房屋建筑学课程设计一、学习目的1、通过本课程设计，培养学生综合运用建筑设计原理知识分析问题和解决问题的能力。
2、了解各类建筑设计的国家规范和地方标准、建筑构配件的通用图集及各类建筑设计资料集等，如《房屋建筑制图统一标准》(GB／T 50001—2001)、《总图制图标准》(GB／T 50103—2001)、《建筑制图标准》(GB／T 50104—2001)、《民用建筑设计通则》(GB 50352—2005)、《建筑没计防火规范》(GDJ 16—87)和《建筑设计资料集》等，并能在设计中正确使用。
3、了解一般民用建筑的设计原理和方法，了解建筑平面设计、剖面设计及立面设计的方法和步骤。
正确运用平面设计原理进行平面设计、平面组合，并正确运用所学知识进行剖面设计，运用建筑美学法则进行建筑体型及立面设计。
4、培养构造节点设计的能力及绘制建筑施工图的能力。
二、设计内容及图纸要求（一）建筑总平面图，比例1：500。
1、标明拟建工程四周一定范围内的建筑物、道路、场地、绿化、没施等的位置、尺寸和标高。
2、标注拟建建筑物与周围其他建筑物、道路及设施之间的尺寸。
3、注明指北针或风玫瑰图等。
（二）建筑平面图各层建筑平面图，比例1:100。
1、画出各房间、门窗、厕所及固定设备，标注房间名称或编号。
2、标注尺寸：1)外部尺寸。
三道尺寸(总尺寸、轴线尺寸、门窗洞口等细部尺寸)及底层室外台阶、坡道、散水、明沟等尺寸。
2)内部尺寸。
内部门窗洞口、墙厚、柱大小等细部尺寸。
3、标注室内外地面标高、各层楼面标高。
4、标注定位轴线及编号、门窗编号、剖切符号、详图索引符号等。
5、楼梯应按比例绘出踏步、平台、栏杆扶手及上下楼方向。
6、部分家具及设备布置，卫生间应画出卫生器具。
7、底层平面中，还应画出室外台阶、散水及明沟、指北针。
8、注写图名和作图比例。
（三）建筑立面图主要立面和侧立面，比例1:100。
1、画出室外地而线、建筑外轮廓、勒脚、台阶、门、窗、雨篷、阳台、雨水管及墙面分格线的形式和位置。
房屋建筑学课程设计报告指导书
中学教学楼案设计一、目的要求通过本次设计使学生能够运用已学过的建筑空间环境设计的理论和法进行一般的建筑初步设计，进一步理解建筑设计的基本原理，了解初步设计的步骤和法。
二、设计条件1.修建地点：本建筑位于城市新建住宅区，地段情况可参考图1-2-1，选其中之一，亦可自己另选地段。
图1-2-2 十二班中学教学楼设计地形图2.房间名称及使用面积（见表1-2-1）。
表1-2-1 房间名称及使用面积33.总平面设计（1）教学楼：建筑面积按设计条件第2条确定。
（2）运动场：设250m 环形跑道（附100m 直跑道），田径场1个，篮球场2个，排球场1个。
（3）绿化用地（兼生物园地）：300～500m2。
4.建筑标准（1）建筑层数：1～4 层。
（2）层高：教学用房3.6～3.9m；办公用房3.0～3.4m。
（3）结构：混合结构或钢混凝土框架结构。
（4）门窗：木门、铝合金窗（或塑钢窗）。
（5）装修：根据当地社会经济状况，自行确定。
（6）走道宽（轴线尺寸）：2.4～3.0m（中间走道），1.8～2.1m（单面走道）。
（7）采光：教室窗地比为1/4，其他用房为1/6～1/8。
（8）卫生：设室厕所（蹲式大便器、小便槽或小便斗），数量按男女学生各半计算。
男厕所：40～50 人一个大便器，两个小便斗（或1m 长小便槽）。
女厕所：20-25 人一个大便器4三、设计容及深度本设计按案设计深度要求进行，采用2号绘图纸，工具线手工绘制完成下列容：1.总平面图：1:500，可根据情况由学生选做。
2.平面图：各层平面，比例1/100～1/200。
（1）底层各入口要画出踏步、花池、台阶等。
（2）尺寸标注为两道，即总尺寸与轴线尺寸。
（3）确定门窗位置、大小（按比例画，不注尺寸）及门的开启向。
（4）楼梯要按比例尺寸画出梯段、平台及踏步，并标出上下行箭头。
（5）标出剖面线及编号。
（6）注明房间名称。
（7）标图名及比例。
3.立面图：入口立面及侧立面，比例1/100～1/200。
房屋建筑学课程设计任务书和指导书1
2011/2012学年第一学期《房屋建筑学》课程设计任务书课程设计任务书包括2个部分：第一部分为设计任务书，一般由甲方编制，提出各设计题目的主要建筑功能要求，经主管部门批准后作为设计单位（丙方）的设计依据。
请根据自己的题号进行设计。
第二部分是课程设计中的统一要求，根据教学大纲的规定，提出设计内容、设计深度和工作进度计划。
请各位同学仔细阅读。
第一部分设计任务书●概况北京建筑工程学院新校区一期工程位于北京市大兴区，一期学生规模4000人。
●技术条件1、场地绝对标高：42.50m2、主导风向：冬季主导风向是西北风，夏季主导风向是东南风。
3、外围护结构热工要求：应满足相当于370mm砖墙热工要求。
4、耐火等级：二级。
5、抗震设防：8度设防。
6、日照间距：北方按1:1.5考虑。
7、屋面排水方式：自定。
8、结构形式：结构选型采用钢筋混凝土框架结构体系，必须表达清楚。
9、建筑限高：24米10、建筑的水、暖、电、煤气均由城市供应，场地内不考虑设备及接口位置。
该工程拟建于新校区教学区内，拟建地段用地平整，环境优美，基地西面与北面为教学区，东面为宿舍区，南面为风景优美的湖面，用地四周绿树成荫。
基地东西长100m，南北长80m。
二、设计内容总建筑面积由设计者自行计算确定，各组成部分可参照如下面积分配，在使用功能合理的情况下，亦可根据设计适当调整，但总面积增减不大于5%。
1.教学主要用房部分（1）多功能厅 200座（2）展览厅 240m2（3）图书资料室 240m2（4）教学课堂总面积 900～1000m2（五年制，每个年级两个班，每班30人）（5）电教室 2间，90～100m2/间（6）计算机房 2间，90～100m2/间（7）美术教室 2间，90～100m2/间（8）建筑物理实验室 2间，90～100m2/间（9）模型制作室 1间，90～100m2/间（10）教学设备用房 1间，50m2（1）摄影工作室（含暗室）40～50m22. 办公管理用房部分（1）教学与行政办公室 250 m2（2）值班管理室 20～30m2（3）接待室 30～40m2（4）开水间 10～20m2（5）设备房 20m2以上各部分面积均为使用面积。
(完整版)房屋建筑学毕业课程设计任务指导书-谢强
房屋建筑学课程设计《房屋建筑学》课程设计任务书之一一、题目：单元式多层住宅设计二、设计基础知识住宅建筑是供人们生活居住的空间，这是随着人类社会的进步而逐渐发展起来的，同时它也是随自然环境、民族生活习惯差异、历史文化不同、以及社会进步、物质技术发展、人们生活方式等不断变化，使住宅建筑更具有明显的地方性和民族性。
住宅设计看起来好象是件简单的工作，其实，要设计好一幢住宅是极不容易的。
住宅设计除了宅本身的设计要求原理外，宅所涉及到的学科很多，诸如城市规划与住宅环境、结构与施工、建材、建筑节能、环境医学、环境心理学、生态学、人口学、社会经济学等等。
这里只简单介绍住宅设计基本知识供设计时参考。
1、住宅户内组成及其各部分的设计一幢住宅可以由一户或几户组成单元，再由几个或更多单元组成一栋住宅。
而“户”（也称为“套”）是住宅设计的基本单元，在住宅设计中，首先要对每“套”住宅的大小及组成进行分析研究，然后再考虑户与户之间的组合关系。
一套住宅包括居室、厨房、卫生间、户内交通、前室、贮藏、户外活动空间（阳台、露台、庭院等）几部分组成。
（1）居室设计：居室是户内主要房间，每套住宅一般有一至多间居室。
居室设计必须要根据各居室使用对象及使用要求、布置家具以及考虑必要的活动空间。
以此来确定居室的位置、房间大小、形状、合理设置门窗、组织室内交通、考虑朝向、通风、采光、保温或隔热、以及技术经济、美观等因素。
居室按使用功能分起居室和卧室。
①起居室（即厅、堂）：家庭集中活动空间。
如起居、团聚、娱乐、会客、进餐等，需要有较宽敞的空间。
对每户来说，此空间属于“动”区、“闹”区、“开放”区。
②卧室（即房室）：是分散独立的居住空间。
如工作、学习、睡眠、休息等，要求安静、分隔、避免干扰。
卧室可分主卧室、次卧室。
居室的面积大小、形状尺寸、门窗位置等，在设计时均应考虑到方便使用的要求。
各方向尺寸应尽量符合模数。
（2）厨房设计：厨房是户内主要的辅助用房。
房屋建筑学 课程设计指导书
《房屋建筑学》课程设计指导书《房屋建筑学》是一门综合性，时间性很强的课程，并靠学习必读树木和参考树木是不可能掌握的，通过课程设计，在理论学习的基础上动手时间，才能真正掌握课程内容。
课程设计的题目一般选择中小型，大量性的民用建筑，因此选用12班中学的多层住宅（选择其中一个）进行设计，要求按任务规定绘制出主要，平，立，剖面和主要建筑构造详图。
由于尚未与结构和设备等专业的配合，图纸深度只能尽可能达到施工图要求。
一，课程设计的方法和步骤1．分析研究设计题目和任务书。
设计者在设计前应明确设计的目的要求和设计条件，做到心中有数。
2．学习有关设计参考资料，参观学习已建成同类建筑，扩大眼界，广开思路。
3．在上述基础上，对设计要求，具体条件，环境进行功能分析找出各部分，各房间的相应关系，画出各部分的关系图。
4．初步分块：即将各部分，各房间粗略地估计平面以及空间尺寸，为组合作定量准备。
5．结合条件以及基地环境，酝酿构思设计方案。
构思就是不断地分析-----创作----表达的过程。
把构思不断地，准确地记录下来，不断深入进行方案比较。
其表达的方法是：用徒手单线画出体块组合示意（比例约1：200），所以一般称此步骤为：“块体组合”。
块体组合要多考虑，多动手，多修改，多比较。
任何事物都不可能十全十美，抓住解决主要矛盾。
块体组合是粗线条的设计，其主要思路应该是：从功能分析到空间组合，从单一空间到多个空间的组成。
一般建筑设计都要从平面做起，根据各种题目的使用性质和要求，首先画出功能分析示意图，再进行合理的平面组合，从平面到剖剖、立面，才能组成整幢的房屋，在这个过程中也相应地要考虑结构方案的合理性和施工的可能性。
即从总体以及基地布局和粗略设想，到作好个体方案设计，然后再返到总体，不断反复深入。
方案构思是方案草图设计的关键步骤，虽然它很粗略，但是它却决定了方案草图设计的大布局，正如一篇文章的纲目一样重要。
6．在方案构思以及块体组合的基础上，深入发展定稿方案草图，按比例徒手单线绘制出平，立，剖面图以及核算出各项技术经济指标，此时即完成了方案草图设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《房屋建筑学》课程设计指导书住宅是供家庭日常居住使用的建筑物，是人们为满足家庭生活需要，利用自己掌握的物质技术手段创造的人造环境。
因此，设计人员应首先研究家庭结构、生活方式、习惯以及地方特点，然后通过多种多样的空间组合方式设计出满足不同生活要求的住宅。
为保障城市居民基本的住房条件，提高城市住宅功能质量，应使住宅设计符合适用、安全、卫生、经济等要求。
本次课程设计是为了培养学生综合运用所学理论知识和专业知识，解决实际工程问题能力的最后一个重要教学环节，师生都应当充分重视。
为了使大家进一步明确设计的具体内容及要求，特作如下指导。
一、目的与要求1．目的：①通过该次设计能达到系统巩固并扩大所学的理论知识与专业知识，使理论联系实际；②在指导教师的指导下能独立解决有关工程的建筑施工图设计问题，并能表现出有一定的科学性与创造性，从而提高设计、绘图、综合分析问题与解决问题的能力；③了解在建筑设计中，建筑、结构、水、暖、电各工种之间的责任及协调关系，为走上工作岗位，适应我国安居工程建设的需要，打下良好的基础。
2．要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。
先经过老师讲课辅导、答疑以后，学生自行进行设计，完成主要工作以后，将全部设计图纸加上封面装订成册。
二、设计图纸内容及深度在选定的住宅设计方案基础上，进行建筑施工图设计，要求3号图纸有10张左右或2号图纸5张左右，具体内容如下：1．施工图首页(和总平面图)建筑施工图首页一般包括：图纸目录、设计总说明、（总平面图）、门窗表、装修做法表等。
总说明主要是对图样上无法表明的和未能详细注写的用料和做法等的内容作具体的文字说明。
总平面图主要是表示出新建房屋的形状、位置、朝向、与原有房屋及周围道路、绿化等地形、地物的关系。
可看出与新建房屋室内、底层地坪的设计标高士0．00相当的绝对标高，单位为米。
2．建筑平面图应标注如下内容：①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。
外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。
底层平面图还应标注室外台阶、花台、散水等尺寸。
②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、柱、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、往与轴线的平面位置尺寸关系等。
③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。
每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。
④标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。
对于楼地面有坡度时，通常用箭头加注坡度符号表明。
⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
⑥在底层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。
⑦建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。
⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。
3．屋顶平面图和楼梯屋面图应表明屋面排水分区、排水方向、坡度、檐沟、泛水、雨水下水口、女儿墙等的位置。
4．建筑立面图反映出房屋的外貌和高度方向的尺寸。
①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表，其余用简单的图例表示。
②立面图中应有三种不同的线型；整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。
室外地坪线可用比粗实线稍粗一些的实线表示，尺寸线与数字均用细实线表示。
③立面图中外墙面的装饰做法应有引出线引出，并用文字简单说明。
④立面图在下方中间位置标注图名及比例。
左右两端外墙均用定位轴线及编号表示，以便与平面图相对应。
⑤表明房屋上面各部分的尺寸情况；如雨篷、檐口挑出部分的宽度、勒脚的高度等局部小尺寸；注写室外地坪、出人口地面、勒脚、窗台、门窗顶及檐口等处的标高。
数字写在横线上的是标注构造部位顶面标高，数字写在横线下的是标注构造部位底面标高（如果两标高符号距离较小，也可不受此限制）。
标高符号位置要整齐、三角形大小应该标准、一致。
⑥立面图中有的部位要画详图索引符号，表示局部构造另有详图表示。
5．建筑剖面图要求用二个横剖面图或一个阶梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。
承重墙要画定位轴线，并标注定位轴线的间距尺寸。
②内部尺寸有两种：地坪、楼面、楼梯平台等标高；所能剖到的部分的构造尺寸。
必需时要注写地面、楼面及屋面等的构造层次及做法。
③表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线、墙裙的装饰和设备的配置情况。
④剖面图的图名应与底层平面图上剖切符号的编号一致；和平面图相配合，也可以看清房屋的人口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
6．外墙身详图实际上是建筑剖面图的局部放大图，用较大的比例（如1：20）画出。
可只画底层、顶层或加一个中间层来表示，画图时，往往在窗洞中间处断开，成为几个节点详图的组合。
详图的线型要求与剖面图一样。
在详图中，对屋面、楼面和地面的构造，应采用多层构造说明方法表示。
①在勒脚部分，表示出房屋外墙的防潮、防水和排水的做法。
②在楼板与墙身连接部分，应表明各层楼板（或梁）的搁置方向与墙身的关系。
③在檐口部分，表示出屋顶的承重层、女儿墙、防水及排水的构造。
此外，表示出窗台、自过梁（或圈梁）的构造情况。
一般应注出各部位的标高、高度方向和墙身细部的大小尺寸。
图中标高注写有两个或几个数字时，有括号的数字表示相邻上一层的标高。
同时注意用图例和文字说明表达墙身内外表面装修的截面形式，厚度及所用的材料等。
7．楼梯详图应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内，平、剖面图比例要一致，详图比例要大些。
①楼梯平面图：要画出房屋底层、中间层和顶层三个平面图。
表明楼梯间在建筑中的平面位置及有关定位轴线的布置；表明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏步的宽度和踏步数，表明楼梯走向；各层楼地面的休息平台面的标高；在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。
②楼梯剖面图：若能用建筑剖面图表达清楚，则不必再绘。
③楼梯节点详图：包括踏步和栏杆的大样图，应表明其尺寸、用料、连接构造等。
8．其它设备详图可视具体要求绘出。
三、几项具体意见1．图纸一律图板，丁字尺和三角板绘制，2号图纸不少于5～8张，3号图纸不少于8张，均要求做成文本，图签规定如下：散水、水沟、室内外地面、窗台、窗框、窗扇、梁、楼地面、挑檐或女儿墙、屋面、隔热处理）2．门窗统计表3．装修部分除用文字说明外，亦可采用表格形式，填写相应的做法或代号，如下表所示。
装修统计表4．要进行合理的图面布置（包括图样、图名、尺寸、文字说明及技术经济指标），做到主次分明、排列均匀紧凑、线型分明、表达清晰、投影关系正确，符合制图标准。
5．绘图顺序，一般是先平面，然后剖面、立面和详图；先用硬铅笔打底稿，再加深或上墨；同一方向或同一线型的线条相继绘出，先画水平线（从上到下），后画铅直线或斜线（从左到右）；先画图，后注写尺寸和说明。
一律采用工程字体书写，以增强图面效果。
5、打印注意：把图全放在A3图纸的线框内，显示线宽，把在黑底的CAD上，图线改白色打，四、设计图纸评分标准设计图纸评分标准共分为五级。
优：按要求完成全部内容，建筑构造合理，投影关系正确，图面工整，符合制图标准，整套图纸无错误；良：根据上述标准有一般性小错误，图面基本工整，小错误在五个以内；中：根据上述标准，没有大错误，小错误累计在八个以内，图面表现一般；及格：根据上述标准，一般性错误累计九个以上者，或有一个原则性大错误，图面表现较差；不及格：有两个以上原则性大错误，如①定位轴线不对；②剖面型式及空间关系处理不对；③结构支承搭接关系不对；④建筑构造处理不合理；⑤图纸内容不齐全；⑥平立剖面及详图协调不起来；⑦重要部位投影错误。
五、使用说明课程设计工作量的多少建议由教师视学生专业水平而定，书后附录题目仅供参考。
1．在教学条件受专业资料等多种因素所限的情况下．可以先给学生已附有的4张施工图，先将已有的4张施工图抄绘一遍，同时要求完成任务书上所规定的工作量，即①设计说明。
门窗表和图纸目录；②标准层平面图；③正立面图；④墙身节点详图；⑤楼梯详图；③厨、卫详图等；加上规定的统一封面，再装钉成册，也可以达到所要求的教学效果。
2．也可由教师给定其它方案或学生选定方案后，再进行施工图设计。
参考文献1 刘建荣主编．房屋建筑学．武汉：武汉大学出版社，19912 李必瑜主编．房屋建筑学．武汉：武汉工业大学出版社，20003 颜宏亮编著．建筑构造设计．上海：同济大学出版社，19994 李必瑜主编．建筑构造（上册〕北京：中国建筑工业出版社，20005 刘建荣主编．建筑构造（下册）．北京：中国建筑工业出版社，20006 哈尔滨建筑工程学院编．工业建筑设计原理．北京：中国建筑工业出版社，19877 同济大学，西安建筑科技大学，东南大学，重庆建筑大学编．房屋建筑学（第三版,北京：中国建筑工业出版社，1997）8 崔艳秋主编．《房屋建筑学》学习指导．武汉：武汉工业大学出版社9 孙礼军．蔡晓宝，王育武，赵伟成编著．建筑的基本知识．天津：天津大学出版社，200010 舒秋华编著．房屋建筑理论与技术．武汉：武汉工业大学出版社，199711 张文忠主编．公共建筑设计原理．北京：中国建筑工业出版社，200112《中小型民用建筑图集民第三集》编委会．中小型民用建筑图集（第三集〕北京：中国建筑工业出版社，199913 邓述平，王仲谷主编．居住区规划设计资料集．北京：中国建筑工业出版社，199614 杨善勤，郎四维，涂逢祥编著．建筑节能．北京：中国建筑工业出版社，199915《中国土木建筑百科辞典》总编委员会．中国土木建筑百科辞典．北京：中国建筑工业出版社，199916 《建筑设计资料集》编委会，建筑设计资料集 3、4、5．北京：中国建筑工业出版社，199411。
