高考物理图像法在物理中的应用共29页
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A ．把小球B 从地面拉到P 的正下方时力F 做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．用轻杆通过铰链相连的小球A 、B 、C 、D 、E 处于竖直平面上，各段轻杆等长，其中小球A 、B 的质量均为2m ，小球C 、D 、E 的质量均为m ．现将A 、B 两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒B ．小球B 的机械能一直减小C ．小球B 2ghD ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg【答案】CD【解析】【分析】【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD4．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．5．如图所示，竖直向下的匀强电场中的O 点固定一点电荷，一个带电小球可绕O 点在竖直平面内做匀速圆周运动，a、b为圆周的最高点和最低点。
高考物理图像法解决物理试题技巧和方法完整版及练习题及解析
高考物理图像法解决物理试题技巧和方法完整版及练习题及解析一、图像法解决物理试题1．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v 随时间t 的变化如图所示，设0时刻出发，t 1时刻二者速度相等，t 2时刻二者相遇且速度相等。
下列关于甲、乙运动的说法正确的是（ ）A ．在0〜t 2时间内二者的平均速度相等B ．t 1〜t 2在时间内二者的平均速度相等C ．t 1〜t 2在时间内乙在甲的前面D ．在t 1时刻甲和乙的加速度相等【答案】A【解析】【详解】 A ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t 2时刻二者相遇，则0〜t 2时间内二者的位移相同，0〜t 2时间内二者的平均速度相等。
故A 项正确； B ．v -t 图象与时间轴围成面积表对应时间内的位移，则t 1〜t 2时间内乙的位移大于甲的位移，t 1〜t 2时间内乙的平均速度大于甲的平均速度。
故B 项错误；C ．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t 1时间内甲的速度大于乙的速度，则t 1时刻甲在乙的前面；t 2时刻二者相遇，则在t 1〜t 2时间内甲在乙的前面，两者间距逐渐变小。
故C 项错误；D ．v -t 图象切线斜率表示加速度，则t 1时刻甲和乙的加速度不相等。
故D 项正确。
2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t 图像如图所示。
下列判断不正确的是A ．乙车启动时，甲车在其前方50m 处B ．乙车超过甲车后，两车不会再相遇C ．乙车启动10s 后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m【答案】C【解析】【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s 时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确； 不正确的是选选项C 。
高考物理图示法图像法解决物理试题技巧(很有用)及练习题
高考物理图示法图像法解决物理试题技巧(很有用)及练习题一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，滑块A、B的质量均为m,A套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A、B通过铰链用长度为L的刚性轻杆(初始时轻杆与平面成30°)连接，A、B从静止释放，B开始沿水平面向右运动，不计一切摩擦，滑块A、B视为质点，在运动的过程中，下列说法中正确的是（）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A的速度为0.3．如图所示，将一劲度系数为k的轻弹簧一端固定在内壁光滑的半球形容器底部O′处(O 为球心)，弹簧另一端与质量为m的小球相连，小球静止于P点。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC 【解析】 【分析】 【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即12A Bv v cos θ==所以C 正确，D 错误． 【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．3．如图所示，a 、b 、c 、d 、e 、f 为以O 为球心的球面上的点，分别在a 、c 两个点处放等量异种电荷＋Q 和－Q 。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，两个可视为质点的小球a和b，用质量可忽略的刚性细杆相连并放置在光滑2夹角θ=15°，则（）A ．杆对a 、b 球作用力大小相等且方向沿杆方向B ．小球a 和b 的质量之比为2：1C ．小球a 和b 的质量之比为3：1D ．半球面对a 、b 球的弹力之比为3：1 【答案】ACD【解析】【详解】A 、对轻杆，受两个球的弹力是一对平衡力，根据牛顿第三定律，杆对a 、b 球作用力大小相等且方向沿杆方向，故A 正确；BC 、两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，受力分析如下图所示：设球面的半径为R ，则△oac 与左侧力三角形相似；△oac 与右侧力三角相似；则由几何关系可得：a m g T OC ac =；b m g T OC bc =，即：a bm bc m ac =2倍，根据几何知识知图中α=45°，在△oac 中，根据正弦定理，有：sin30sin105ac ao ︒︒=，则3ac bc =，3a b m m =；故B 错误，C 正确； D 、根据平衡条件，有：Na F T oa ac =，Nb F T ob bc =，故3Na Nb F bc F ac ==，故D 正确．3．如图所示，一轻绳通过小定滑轮O 与小球B 连接，另一端与套在竖直杆上的小物块A 连接，杆固定且足够长。
浅谈图像法在物理中的应用
斜 率表 示速 度 的大 小和 方 向 ， 一 图像 中的 斜 率表 示 加 速 度的 大 小和 方 向 ， 一Ｊ图像 ｒ
中 的斜 率 表示 导 体 的 电阻 ， 通量 一 图 磁 像 的 斜 率 表 示 感 应 电 动 势 等 等 。 由于 物 理
图 像 有 直 线 和 曲 线 两 类 ， 以斜 率也 有直 所 线斜率 和曲线斜率 。直线 斜率较为直 观 ， 是 纵 坐 标 随 横 坐 标 的 变化 率 ，它 可 以 是 零
维普资讯
科 教 平 台

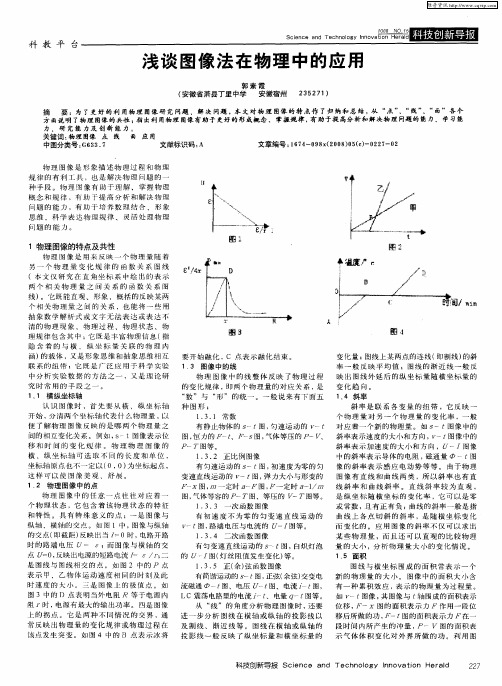

浅 谈 图像 法 在 物 理 中 的应 用
