Linux双网卡搭建NAT服务器

Eth0的IP 地址，GW和DNS 都是自动获取的。

当然，如果是手动分配IP 、GW 和DNS 也是没问题的。

我的eth0 配置如下：IP: 192.168.79.129/24GW: 192.168.79.1DNS:192.168.79.2Linux 主机的eth1 指向内网，IP 地址为：10.50.10 .1/24 。

内网主机的内网主机的IP 地址就是10.50.10.0/24 段的IP ，eth1 的IP 是所有内网主机的网关。

这里，我的内网主机设置如下：IP: 10.50.10.46/24GW: 10.50.10.1DNS:192.168.79.2这里，所有内网主机的网关都设置为eth1 的IP 地址，而DNS 设置为eth1 所在的Linux 系统主机的DNS ，即192.168.79.2 。

（二）启用转发功能以上配置完成后，Host A应该可以ping通Linux系统主机的eth1的IP，因为他们是通过交换机链接的。

但是，Host A应该可以ping不通Linux系统主机的eth0的IP，应为并未开启Linux系统主机的转发功能。

开启Linux的转发功能，执行如下命令：# echo 1 > /proc/sys/net/ipv4/ip_forward查看系统是否启用了转发功能，可以执行如下命令：# cat /proc/sys/net/ipv4/ip_forward如果结果为1，代表已启用，0代表未启用。

此时，执行ping 192.168.72.129 以及其网关和DNS都可ping通了。

（三）配置NAT规则经过第二部分配置后，虽然可以ping相关的IP地址，但是内网主机还是无法上网。

问题在于内网主机的IP地址是无法在公网上路由的。

因此，需要转换成Linux系统主机可以上网的IP（注：这里我们只说不说是公网IP，是因为Linux系统可以直接上外网的IP同样是内网IP。

但是该内网IP（192.168.79.129）已经通过一些机制，实际上同样是NAT的方式，可以访问外网了，因此我们只需将Host A的IP转换成Linux系统eth0接口的IP即可）。

1台服务器做双出口NAT server的配置

1台服务器做双出口NAT server的配置服务器是现代计算机网络中扮演重要角色的设备之一，它能够提供各种网络服务和资源。

在网络环境中，为了实现双出口NAT（Network Address Translation）服务器的配置，可以采取以下步骤。

1. 准备工作在开始配置之前，需要确保以下几项准备工作已经完成：- 一台服务器：选择一台性能稳定可靠的服务器作为NAT服务器。

- 双网卡：服务器需要具备至少两个网卡，一个用于连接外部网络（WAN口），一个用于连接内部网络（LAN口）。

- 操作系统：选择适合的操作系统，如Linux或Windows Server，并安装在服务器上。

2. 连接网络将WAN口网卡连接至外部网络，如接入互联网的路由器或防火墙。

将LAN口网卡连接至内部网络，如局域网交换机或路由器。

3. 配置网络接口在操作系统中配置服务器上的两个网卡，以确保网络连接正常。

具体步骤如下：- 打开操作系统的网络配置界面。

- 对于WAN口网卡，设置其IP地址、子网掩码、网关和DNS服务器等参数，这些参数一般由互联网服务提供商（ISP）提供。

- 对于LAN口网卡，设置其IP地址、子网掩码。

- 确保双网卡的网络连接状态正常。

4. 安装NAT软件根据操作系统的类型和版本，选择并安装适合的NAT软件。

常见的NAT软件有Linux环境下的iptables、nftables，Windows环境下的Windows NAT等。

在安装过程中，根据软件提供的安装向导进行配置和设置。

5. 配置NAT规则配置NAT软件的规则，以实现双出口NAT的功能。

具体配置步骤如下：- 打开NAT软件的配置文件或控制台。

- 设置源地址转换（Source NAT）规则：将内部网络的IP地址转换为外部网络可访问的IP地址。

配置源地址转换规则时，需指定源地址和转换后的地址。

- 设置目标地址转换（Destination NAT）规则：将外部网络的请求映射到内部网络中相应的主机或服务。

NAT与三层交换机设置

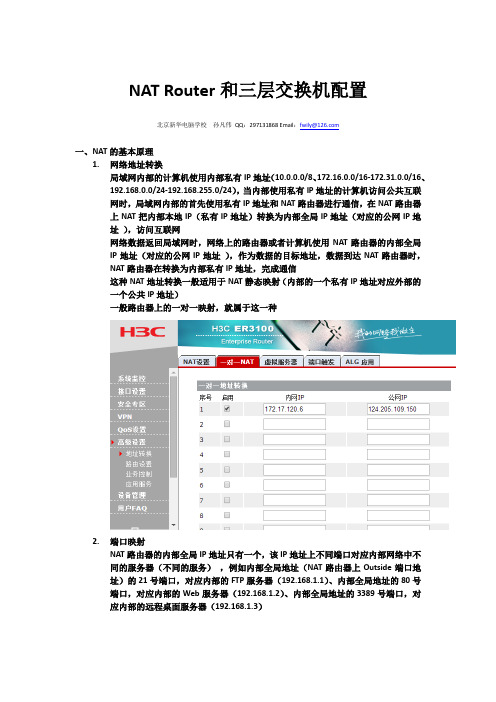

NAT Router和三层交换机配置北京新华电脑学校孙凡伟QQ：297131868 Email：fwily@一、NAT的基本原理1.网络地址转换局域网内部的计算机使用内部私有IP地址（10.0.0.0/8、172.16.0.0/16-172.31.0.0/16、192.168.0.0/24-192.168.255.0/24），当内部使用私有IP地址的计算机访问公共互联网时，局域网内部的首先使用私有IP地址和NAT路由器进行通信，在NAT路由器上NAT把内部本地IP（私有IP地址）转换为内部全局IP地址（对应的公网IP地址），访问互联网网络数据返回局域网时，网络上的路由器或者计算机使用NAT路由器的内部全局IP地址（对应的公网IP地址），作为数据的目标地址，数据到达NAT路由器时，NAT路由器在转换为内部私有IP地址，完成通信这种NAT地址转换一般适用于NAT静态映射（内部的一个私有IP地址对应外部的一个公共IP地址）一般路由器上的一对一映射，就属于这一种2.端口映射NAT路由器的内部全局IP地址只有一个，该IP地址上不同端口对应内部网络中不同的服务器（不同的服务），例如内部全局地址（NAT路由器上Outside端口地址）的21号端口，对应内部的FTP服务器（192.168.1.1）、内部全局地址的80号端口，对应内部的Web服务器（192.168.1.2）、内部全局地址的3389号端口，对应内部的远程桌面服务器（192.168.1.3）3.NAT Overload（重载）设置（PAT）NAT的Overload设置允许局域网内部的多台计算机，共享一个内部全局地址（公网地址）访问互联网在NAT Overload环境中，当内部计算机主动访问外部网络时，在NAT路由器上完成地址转换，当外部数据返回NAT路由器时，NAT路由器根据NAT转换对应表，再把数据转换到内部计算机上外部网络中的计算机主动发起的访问，由于在NAT路由器上没有对应关系，无法抓换，这样NAT路由可以起到保护（屏蔽）内部计算机的作用二、网络拓扑三、模拟ISP的内部网络（公共网络）1.配置R8路由器R8#conf tR8(config)#interface fastEthernet 0/0R8(config-if)#no shuR8(config-if)#no shutdownR8(config-if)#ip address 219.1.1.8 255.255.255.0R8(config-if)#exitR8(config)#interface loopback 0R8(config-if)#ip address 8.8.8.8 255.255.255.0R8(config-if)#exitR8(config)#router ospf 1R8(config-router)#network 219.1.1.0 0.0.0.255 area 0R8(config-router)#network 8.8.8.8 255.255.255.0 area 0R8(config-router)#exitR8(config)#2.配置R7路由器R7#conf tEnter configuration commands, one per line. End with CNTL/Z.R7(config)#interface fastEthernet 0/0R7(config-if)#no shutdownR7(config-if)#ip address 219.1.1.7 255.255.255.0R7(config-if)#exitR7(config)#interface loopback 0R7(config-if)#ip address 7.7.7.7 255.255.255.0R7(config-if)#exitR7(config)#router ospf 1R7(config-router)#network 219.1.1.0 0.0.0.255 area 0R7(config-router)#network 7.7.7.7 255.255.255.0 area 0 R7(config-router)#exit3.配置R6路由器R7#conf tEnter configuration commands, one per line. End with CNTL/Z.R7(config)#interface fastEthernet 0/0R7(config-if)#no shutdownR7(config-if)#ip address 219.1.1.7 255.255.255.0R7(config-if)#exitR7(config)#interface loopback 0R7(config-if)#ip address 7.7.7.7 255.255.255.0R7(config-if)#exitR7(config)#router ospf 1R7(config-router)#network 219.1.1.0 0.0.0.255 area 0R7(config-router)#network 7.7.7.7 255.255.255.0 area 0R7(config-router)#exit4.配置R5路由器R5#conf tR5(config)#interface fastEthernet 0/0R5(config-if)#no shuR5(config-if)#no shutdownR5(config-if)#ip address 219.1.1.5 255.255.255.0R5(config-if)#exitR5(config)#interface fastEthernet 1/0R5(config-if)#no shuR5(config-if)#no shutdownR5(config-if)#ip address 218.1.1.6 255.255.255.248R5(config-if)#exitR5(config)#router ospf 1R5(config-router)#network 219.1.1.5 0.0.0.255 area 0R5(config-router)#network 218.1.1.6 255.255.255.248 area 05.查看路由信息四、配置企业NAT路由器1.接口及其IP地址配置NAT-Router#conf tNAT-Router(config)#interface fastEthernet 1/0NAT-Router(config-if)#no shuNAT-Router(config-if)#no shutdownNAT-Router(config-if)#ip address 218.1.1.1 255.255.255.248NAT-Router(config-if)#exitNAT-Router(config)#ip route 0.0.0.0 0.0.0.0 218.1.1.6//本路由信息辅助向上（外部网络）发送数据信息NAT-Router(config)#ip route 172.16.0.0 255.255.0.0 192.168.1.253//本路由信息辅助向下（内部网络）发送数据信息NAT-Router(config)#interface fastEthernet 0/0NAT-Router(config-if)#no shuNAT-Router(config-if)#no shutdownNAT-Router(config-if)#ip address 192.168.1.254 255.255.255.0NAT-Router(config-if)#2.设置NAT接口指定NAT路由器连向外部网络的接口和连接内部网络的接口NAT-Router(config)#interface fastEthernet 1/0NAT-Router(config-if)#ip nat outside//设置F1/0接口为外部接口（内部全局接口）NAT-Router(config-if)#exitNAT-Router(config)#interface fastEthernet 0/0NAT-Router(config-if)#ip nat inside//设置F0/0接口为内部接口NAT-Router(config-if)#exitNAT-Router(config)#五、配置三层交换机S31.创建VLANS3#vlan databaseS3(vlan)#vlan 11VLAN 11 added:Name: VLAN0011S3(vlan)#vlan 12VLAN 12 added:Name: VLAN0012S3(vlan)#2.设置VTP协议S3#vlan databaseS3(vlan)#vtp serverS3(vlan)#vtp domain bjxh3.设置Trunk接口S3(config)#interface fastEthernet 0/1S3(config-if)#switchport mode trunkS3(config)#interface fastEthernet 0/0S3(config-if)#switchport mode trunkS3(config-if)#exitS3(config)#4.设置VLAN 地址S3(config)#interface vlan 11S3(config-if)#ip address 172.16.1.254 255.255.255.0S3(config-if)#exitS3(config)#interface vlan 12S3(config-if)#ip address 172.16.2.254 255.255.255.0S3(config-if)#exit5.设置DHCP服务S3(config)#ip dhcp pool vlan11S3(dhcp-config)#network 172.16.1.0 255.255.255.0S3(dhcp-config)#default-router 172.16.1.254S3(dhcp-config)#dns-server 172.16.88.88 202.106.0.20 202.106.196.115S3(dhcp-config)#exitS3(config)#ip dhcp pool vlan12S3(dhcp-config)#network 172.16.2.0 255.255.255.0S3(dhcp-config)#default-router 172.16.2.254S3(dhcp-config)#dns-server 172.16.88.88 202.106.0.20 114.114.114.114S3(dhcp-config)#exit6.设置路由功能1)设置路由接口S3(config)#interface fastEthernet 0/15S3(config-if)#no switchportS3(config-if)#ip address 192.168.1.253 255.255.255.0S3(config-if)#exitS3(config)#ip routingS3(config)#2)启动路由功能在三层交换机上使用IP routing命令可以开启三层交换机是路由功能7.设置路由协议在三层交互机上设置向外部网络的默认路由（静态路由）S3(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.254六、二层交换机配置1.二层交换机S1配置1)创建VLANS1#vlan databaseS1(vlan)#vlan 11VLAN 11 added:Name: VLAN0011S1(vlan)#vlan 12VLAN 12 added:Name: VLAN0012S1(vlan)#exitAPPLY completed.Exiting....2)接口添加至VLAN中S1(config)#interface fastEthernet 0/0S1(config-if)#no shutdownS1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 11S1(config-if)#exitS1(config)#interface fastEthernet 0/1S1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 12S1(config-if)#exit3)设置Trunk链路S1(config)#interface fastEthernet 0/15S1(config-if)#no shutdownS1(config-if)#switchport mode trunk2.二层交换机S4配置1)添加VLANS4#vlan databaseS4(vlan)#vlan 11VLAN 11 added:Name: VLAN0011S4(vlan)#vlan 12VLAN 12 added:Name: VLAN0012S4(vlan)#exitAPPLY completed.Exiting....2)设置接口S4(config)#interface fastEthernet 0/0S4(config-if)#no shutdownS4(config-if)#switchport mode accessS4(config-if)#switchport access vlan 12S4(config-if)#intS4(config)#interface fastEthernet 0/1S4(config-if)#switchport mode accessS4(config-if)#switchport access vlan 11S4(config-if)#exit3)设置Trunk接口S4(config)#interface fastEthernet 0/15S4(config-if)#switchport mode trunkS4(config-if)#exit七、客户计算机PC1至PC4的设置1.接口及其IP地址配置PC3#conf tPC3(config)#interface fastEthernet 0/0PC3(config-if)#no shutdownPC3(config-if)#ip address dhcp//通过DHCP动态分配PC3(config-if)#exitPC3(config)#exit2.通信测试Ping命令测试数据跟踪测试3.路由信息查看八、NAT路由器上建立映射关系1.建立静态映射把内部IP地址（172.16.1.1/24）和外部IP地址（218.1.1.1/29）进行静态映射NAT-Router(config)#ip nat inside source static 172.16.1.1 218.1.1.1使用R1进行通信测试NAT-Router(config)#ip nat inside source static 172.16.2.1 218.1.1.22.在NAT-Router上查看映射关系在映射关系中可以看到内部本地地址172.16.1.1映射到内部全局地址218.1.1.1上；内部本地地址172.16.2.1映射到内部全局地址218.1.1.2上九、在NAT路由器上创建端口映射1.在NAT路由器上的设置内部不同的服务器对应内部全局地址的不同端口NAT-Router(config)#ip nat inside source static tcp 172.16.1.2 80 218.1.1.3 80NAT-Router(config)#ip nat inside source static tcp 172.16.2.2 8080 218.1.1.3 80802.在NAT路由器上查看对应关系十、在NAT路由器上创建overload连接1.NAT的设置过程NAT-Router#conf tNAT-Router(config)#ip nat pool xinhua 218.1.1.1 218.1.1.5 netmask 255.255.255.0//设置NAT路由器的内部全局地址（Outside接口）的IP地址范围//表示地址范围时需要使用开始IP地址和结束IP地址来表示NAT-Router(config)#access-list 1 permit 172.16.1.0 0.0.0.255NAT-Router(config)#access-list 1 permit 172.16.1.0 0.0.0.255//在访问控制列表中列出的网络可以对外通信，没有列出相当于拒绝对外通信//设置允许访问外部网络的内部IP地址的范围//在访问控制列表中permit表示允许，deny表示拒绝NAT-Router(config)#ip nat inside source list 1 pool xinhua overload//把内部设置的允许连接的地址范围和地址池中地址进行对应// overload表示允许使用重载NAT-Router(config)#2.在PC1至PC4上进行通信测试3.在NAT路由器上查看NAT的转换关系使用show ip nat translations。

如何设置路由器的静态NAT

如何设置路由器的静态NAT路由器的静态NAT是一种在私有网络和互联网之间建立映射关系的方法。

此映射关系使得内部私有网络中的主机能够通过外网 IP 访问互联网。

因此，路由器的静态NAT常见于公司和家庭网络中。

下面将介绍如何设置路由器的静态NAT。

1. 获取路由器的管理权限首先需要在浏览器中通过路由器的IP 地址登录路由器的管理页面。

登录界面通常会要求输入用户名和密码，这些信息通常可以在购买路由器时得到。

登录成功后，即可进入路由器的管理页面。

2. 打开静态NAT设置在路由器的管理页面中找到“端口转发”、“虚拟服务器”或“静态NAT”等选项，点击进入。

3. 添加映射规则进入静态NAT设置界面后，可以看到当前路由器上已经存在的映射规则；同时可以添加新的规则。

对于每一条新规则，都需要填写一些信息：- 内网 IP：需要映射的私有网络主机的 IP 地址；- 内网端口：需要映射的私有网络主机的端口号；- 外网 IP：该规则映射的外网 IP 地址；- 外网端口：该规则映射的外网端口号；- 协议：映射的协议（一般为 TCP 或 UDP）。

根据需要，可添加一条或多条静态NAT映射规则。

4. 保存设置添加完静态NAT规则后，记得保存设置。

在某些路由器上，需要点击“提交”或“应用”按钮才能生效。

静态NAT设置完成后，内网主机就会通过绑定的外网IP地址进行访问，另外需要注意的是，静态NAT会占用公网IP地址，因此需要按需规划IP地址资源。

总之，通过以上几个步骤，完成了路由器的静态NAT设置后，内网主机就可以通过互联网访问网络，同时对于一些安全性较高的网络要求，静态NAT映射也有一定的保护作用。

配置NAT Server双出口举例

1配置NAT Server双出口举例本例给出一个同时接入两个运营商网络的企业配置内部服务器的案例。

这个企业从每个运营商处都获取到了一个公网IP地址，为了保证所有用户的访问速度，需要让不同运营商的用户通过访问相应的运营商的IP来访问公司提供的服务，而不需要经过运营商之间的中转。

组网需求如图1所示，某公司内部网络通过SRG与两个运营商网络连接。

公司内网有一台FTP Server同时对两个运营商网络提供服务器，其真实IP是10.1.1.2。

ISP1网络中的用户可以通过1.1.1.2访问FTP Server，ISP2网络中的用户可以通过2.2.2.2访问FTP Server。

要实现这一需求，只要将两个运营商网络划入不同的安全区域，使用nat server的zone参数对不同的安全区域发布不同的公网IP即可。

图1 配置多对一的内部服务器组网图操作步骤1.创建安全区域。

2.<SRG> system-view3.[SRG] firewall zone dmz4.[SRG-zone-dmz] quit5.[SRG] firewall zone name ISP16.[SRG-zone-isp1] set priority 107.[SRG-zone-isp1] quit8.[SRG] firewall zone name ISP29.[SRG-zone-isp2] set priority 2010.[SRG-zone-isp2] quit11.配置各接口的IP地址，并将其加入安全区域。
