AutoCAD实验三 图层和实体特性
AutoCAD绘制三维组合体实体模型课件
课堂实训
请同学们分 析绘图思路
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
AutoCAD绘制三维组合体实体模型
1.三维建模空间
返回
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课后作业
2.用标准视点观察模型
返回
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课后作业
返回
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
2.建立新的用户坐标系，在xy平面内绘制弯板及三角 形筋板的二维轮廓，并将其创建成面域。
返回
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
3. 拉伸面域A、B，形成弯板及筋板的实体模型，使
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
教学回顾
将两个或多个实 体（面域）合并
在一起
拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析
课堂实训
先选择被 减对象
后选择要 减对象
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
下面图形如何进行三维建模呢?
教学回顾 拉伸命令AutoCAD绘布制尔三维运组合算体实体模范型 例解析 课堂实训
AutoCAD绘制三维组合体实体模型
Extrude命令——拉伸命令
1.拉伸闭合对象，则生成3D实体。 2.拉伸非闭合对象，则生成曲面。 3.可指定拉伸高度值及拉伸对象的锥角。 4.可沿某一直线或曲线路径进行拉伸。
教学回顾
将两个或多个面 域重叠部分构成

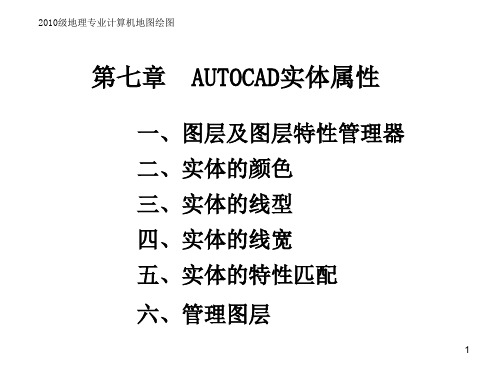

第七章AUTOCAD实体属性
2
2010级地理专业计算机地图绘图
2、图层特性管理器
AutoCAD提供了图层特性管理器，利用该工具用户可以很 方便地创建图层以及设置其基本属性。选择“格式”|“图 层”命令，即可打开“图层特性管理器”对话框。
方法： 工具—— CAD标准—— 图层转换器
10
2010级地理专业计算机地图绘图
10、改变对象所在图层
在实际绘图中，如果绘制完某一图形元素后，发现该 元素并没有绘制在预先设置的图层上，可选中该图形元素， 并在“对象特性”工具栏的图层控制下拉列表框中选择预 设层名，然后按下Esc键来改变对象所在图层。
11
2010级地理专业计算机地图绘图
11、使用图层工具管理图层
在AutoCAD 2007中新增了图层管 理工具，利用该功能 用户可以更加方便地 管理图层。选择“格 式”|“图层工具”命 令中的子命令，就可 以通过图层工具来管 理图层。
12
2010级地理专业计算机地图绘图
二、设置实体颜色
颜色在图形中用来表示不同的组件、功能和区域。图 层的颜色实际上是图层中图形对象的颜色。每个图层都拥 有自己的颜色，对不同的图层可以设置相同的颜色，也可 以设置不同的颜色，绘制复杂图形时就可以很容易区分图 形的各部分。
单击”命名
图层过滤器
“右面的省
略号按钮，
弹出”命名
图层过滤器
“对话框，
9
自定义过滤
2010级地理专业计算机地图绘图
9、转换图层
AutoCAD 第4讲 图层、图块和对象特性
第4讲 图层、图块和对象特性
4.1 图层 4.2 图块 4.3 对象特性 4.4 动态块 4.5 查询
4.1 图层
4.1.1 认识图层
1、何为图层？？ 何为图层？？ 图层就像是透明而重叠的描图纸， 图层就像是透明而重叠的描图纸，可以在其上绘制不同 的对象 用户通过分图层，对图形对象、文字、标注等进行归类， 用户通过分图层，对图形对象、文字、标注等进行归类， 从而控制对象的显示和编辑，提高绘图效率。 从而控制对象的显示和编辑，提高绘图效率。
4.2.3 创建带属性的块 创建带属性的块Attdef
在一般情况下，定义的块只包含有图形信息， 在一般情况下，定义的块只包含有图形信息，而有些情况 下需要定义块的非图形信息， 下需要定义块的非图形信息，这一类信息可以显示在图形 也可以不显示，但在需要的时候可以提取出来， 中，也可以不显示，但在需要的时候可以提取出来，还可 以对需要的信息进行统计分析. 以对需要的信息进行统计分析. 块的属性便可以定义这一类的非图形信息。 块的属性便可以定义这一类的非图形信息。
2、图层的特性
（1）系统对图层数量没有任何限制，对每一图层上的 系统对图层数量没有任何限制， 图形数量也没有任何限制。 图形数量也没有任何限制。 （2）新建一幅图时，CAD自动生成“0”图层，不能删除， 自动生成“ 图层，不能删除， 新建一幅图时，CAD自动生成 该层名不能被修改。 该层名不能被修改。 （3）一个图层只能默认设置一种线型、一种颜色，但 一个图层只能默认设置一种线型、一种颜色， 默认设置一种线型 一个图层下的不同实体可以使用不同的线型、颜色。 一个图层下的不同实体可以使用不同的线型、颜色。 （4）用户只能在“当前图层”绘图，可改变当前图层。 用户只能在“当前图层”绘图，可改变当前图层。 （5）用户可以对各图层进行打开、关闭、冻结、解冻、 用户可以对各图层进行打开、关闭、冻结、解冻、 加锁、解锁等操作。 加锁、解锁等操作。
快速了解CAD中的图层管理和实体属性
快速了解CAD中的图层管理和实体属性CAD（Computer-Aided Design）是一种广泛应用于工程设计和绘图的软件工具。
在CAD中，图层管理和实体属性是非常重要的功能，能够帮助设计师更好地组织和编辑绘图内容。
本文将介绍CAD中的图层管理和实体属性，以帮助读者快速了解和掌握这些功能。
首先，我们来了解一下图层管理。
在CAD中，图层可以理解为绘图的不同分层。
通过将绘图内容分配到不同的图层中，我们可以轻松地管理和控制绘图元素的显示和编辑。
例如，我们可以将建筑物的平面图分为墙体、楼板、门窗等不同的图层，方便在需要时单独显示或编辑某个部分。
在CAD软件中，图层管理通常位于工具栏或菜单栏的图层选项中。
通过点击图层选项，我们可以打开图层管理器，进一步管理和调整图层的属性。
在图层管理器中，我们可以创建新图层、删除或隐藏不需要的图层，以及调整图层的显示顺序和属性。
此外，CAD软件还提供了对图层的进一步设置和控制。
例如，我们可以为每个图层设置不同的颜色、线型和线宽，以便更好地区分和显示不同的绘图元素。
我们还可以将图层锁定或解锁，以防止意外编辑。
通过合理地调整图层属性，我们可以更加灵活地操作和管理绘图内容。
接下来，让我们来了解一下实体属性的使用技巧。
在CAD中，实体是指各种绘图元素，比如线段、多边形、圆等。
通过设置实体的属性，我们可以调整其外观和行为，以满足不同的设计要求。
CAD软件通常提供了一系列工具，帮助我们快速设置实体的属性。
例如，我们可以选择绘图元素，然后在工具栏或菜单栏中选择相应的属性选项。
通过这些选项，我们可以调整实体的颜色、填充方式、线型等。
除了基本的属性设置，CAD软件还常常提供了其他高级属性选项，以进一步增强绘图效果。
例如，我们可以通过设置线段的线宽和线型，使绘图更加清晰和美观。
我们还可以通过添加文字或标注，为设计提供更多的信息和说明。
这些高级属性选项可以帮助我们实现更精确、更专业的设计效果。
AutoCAD平面设计教程第3章 AutoCAD图形特性及其应用
使用颜色
“Byblock”翻译成中文是“随块”的意思。图块是AutoCAD图形中作为整 体看待的各类图形实体的组合。与一般图形实体一样，图块也具有颜色、线 型、线宽特性，当图块中的图线具有Byblock（随块）的特性时，其实际特性 由图块特性决定。如，AutoCAD尺寸标注中的尺寸界线、尺寸线、尺寸文字、 箭头构成图块（无名块），它们的颜色、线型、线宽均被设置为Byblock（随 块）。通过设置图块特性，可以统一控制图块所包含的图线特性。随层 （Byblock）特性在符号库定义中有重要的应用。
AutoCAD允许通过索引颜色、真彩色 和配色系统三种方式选择（设置）颜色。 索引颜色通过名称或索引 (AutoCAD Color Index-ACI) 号（1 到 255 的整数）标 识。 指定颜色时，可以输入颜色名或它的 ACI 编号。标准颜色名只对 1 到 7 号 ACI 颜色有效，分别是RED、YELLOW、 GREEN、CYAN、BLUE、MAGENTA、 WHITE。缺省颜色是7，白色或黑色（由背 景色决定）。所有其它颜色必须由 ACI 编 号指定（8 到 255）。
使用图层
图层管理 可以选择菜单“格式→图层”，执行Layer命令，通过“图层特性管理器” 对图层进行。
使用图层
◆ 创建和命名图层 在“图层特性管理器”对话框中图层列表区域单击鼠标右键，在弹出的 快捷菜单中选择“新建图层”，创建新图层，并改变图层的名称。如果在创 建图层前选择了一个图层，新图层将继承该图层所有特性，此时应注意及时 修改新图层特性。
使用图层
◆ 指定图层线宽 可以为图层指定线宽。如果图层上的图线线宽指定为Bylayer（随层）， 则图线的线宽将由其所在图层的线宽决定。
使用图层
缺省情况下，使用“绘图”菜单中命令创建的所有图形对象的颜色、线 型、线宽都是ByLayer（随层）。 绘图操作总是在当前图层上进行的。将某个图层设置为当前图层后，则 后面使用绘图菜单中命令创建的新对象都将在该图层上面，并使用它的颜色、 线型、线宽（前提条件是所有对象特性设置是“随层”）。部分编辑命令生 成的新图形元素特性取决于被编辑对象的相关特性。 不能将被冻结的图层或依赖外部参照的图层设置为当前图层。 AutoCAD不显示和打印绘制在不可见图层上的对象。但关闭的图层与图 形一起重生成。 在图形中，被冻结或关闭的图层上对象是不可见的。可以冻结长时间不 需要显示的图层。在重生成、消隐或渲染对象时，被冻结的图层不重新计算， 从而加速 Zoom、Pan 和 VPoint 等命令的执行，提高对象选择的性能，减少复 杂图形的重生成时间。 如果要编辑与特殊图层相关联的对象，同时又想查看但不编辑其它图层 对象，那么可以锁定图层。锁定图层上的对象不能被编辑或选择，然而，如 果该图层处于打开状态并被解冻，上面的对象仍是可见的。可以使被锁定的 图层成为当前图层并在其中创建新对象。
第四章 图层和实体特性
主讲: 主讲:洪从华
电话:3885607 E-mail:hongchqiao@
第四章 图层和实体特性
用AutoCAD绘制每个对象都具有图层、颜色 以及线型、线宽四个基本特征。AutoCAD允许 用户建立、选用不同的图层来绘图以及选用不 同的线型、线宽与颜色绘图。 4.1 实体的颜色 4.2 实体的线型 4.3 图层 4.4 观察和修改对象特性
(2)
ON
该列显示或改变图层的打开与关闭状态。如果图 层被打开，小灯泡用黄色显示，该图层上的对象 被显示或在绘图仪上输出。如果图层被关闭，则 小灯泡用灰色显示，该图层上的对象不被显示， 也不能在绘图仪上输出，但参与处理过程中的运 算。若关闭当前层，AutoCAD将会显示警告信息， 警告用户正在试图关闭当前层，但用户可以关闭 当前层。 单击小灯泡图标可实现图层的打开与关闭的切换 。
实体的线宽(LineWeights) 4.3 实体的线宽(LineWeights)
一.访问方法
下拉菜单：Format-> LineWeights 工具条：Object Properties-> LineWeights Command: LineWeights
二.说明
1.ByLayer 2.ByBlock 3.Default 4.具体线宽
(3)
Frowze
该列显示或改变图层的冻结与解冻状态。解冻的 图层用太阳表示，被冻结的图层用雪花表示。单 击这些图标可实现图层的冻结与解冻的切换。被 冻结的图层上的图形对象不仅不能被显示或绘制 ，而且也不参与处理过程中的运算。在复杂的图 形中冻结不需要的图层可以加快系统重新生成图 形的速度，但是，当前层是不能被冻结的。如果 要冻结当前层，或者要将冻结层设置为当前层， AutoCAD都会显示警告信息。
AUTO CAD绘制三维实体解析
其中各命令选项功能介绍如下：
1）三点(3P)：选择此命令选项，通过指定3点来确定圆
柱体的底面。 2）两点(2P)：选择此命令选项，通过指定两点来确定 圆柱体的底面。 3）相切、相切、半径(T)：选择此命令选项，通过指定
圆柱体底面的两个切点和半径来确定圆柱体的底面。
4）椭圆(E)：选择此命令选项，创建具有椭圆底的圆柱 体。
6）放弃(U)：选择此命令选项，放弃上一步的操作。
如图10.2.1所示为绘制的多段体。
图10.2.1 绘制的多段体
二、绘制长方体 长方体是建模过程中经常用到的一个基本三维实体，在 AutoCAD 2007中，执行绘制长方体命令的方法有以下3种：
（1）单击“建模”工具栏中的“长方体”按钮
。
（2）选择“绘图”→“建模”→“长方体”命令。 （3）在命令行中输入命令box。
法有以下3种： （1）单击“建模”工具栏中的“楔体”按钮 。 （2）选择“绘图”→“建模”→“楔体”命令。 （3）在命令行中输入命令wedge。
执行该命令后，命令行提示如下：
命令: _wedge
指定第一个角点或 [中心(C)]:（指定楔体底面的第一个角点） 指定其他角点或 [立方体(C)/长度(L)]:（指定楔体底面的第二 个角点） 指定高度或 [两点(2P)] <64.3589>:（输入楔体的高度）
5）直径(D)：选择此命令选项，通过输入直径确定圆柱 体的底面。
6）两点(2P)：选择此命令选项，通过两点来确定圆柱体
的高。 7）轴端点(A)：选择此命令选项，指定圆柱体轴的端点 位置。
如图10.2.4所示为利用圆柱体创建的支柱。
图10.2.4 绘制圆柱体
五、绘制圆锥体 圆锥体是建模过程中使用较多的另一种基本实体。在
AutoCAD实验报告 王亦慧
《CAD技术与应用》课程实验报告学院：测绘工程学院专业：测绘班级：测绘132姓名：王亦慧淮海工学院实验一：AutoCAD基础知识1、上机操作，简答下面问题。
（1）A utoCAD2002（或2004、2006、2008、2010）界面由哪几部分组成？各部分的作用是什么？1.标题栏：显示当前使用的软件AutoCAD的图标和当前打开图形文件的名称，若没有打开任何文件，系统将给予缺省文件名Drawing。
2.下拉菜单：通过上面的菜单能实现AUTOCAD的绝大部分功能。
3.工具条：工具上每个小图标代表一个命令，单击它可以执行命令。
每个工具条可随意拖动放于任意位置。
4.绘图区：用来绘制图形5.命令窗口：在命令行通过输入命令来创建、编辑、观察图形，历史记录窗口记录操作的全过程。
6.状态栏：显示当前AutoCAD运行状态。
7.十字光标：系统进行操作时，在绘图区出现光标进行绘图。
8.快捷菜单：在不启动菜单栏的情况下，用快捷菜单可以快捷、高效地完成某些操作。
（2）如何打开/关闭“工具栏”？打开：将鼠标光标箭头放在灰度部分，右击，选择ACAD，然后在选择所需要的工具栏打开。
关闭：点击工具栏右上角的关闭符合。
（3）在绘图过程中，“工具栏”与“下拉菜单”比较，有什么优点？使用工具栏比较方便快捷，使用下拉菜单步骤较多，操作时效率不高。
（4）如何设置作图窗口（模型空间）的颜色和十字光标的大小？工具→选项→显示→颜色→模型空间元素→进行设置工具→选项→显示→十字光标大小（修改十字光标大小）（5）如何设置命令行背景颜色？如何设置命令行文字的字体、颜色？工具→选项→显示→颜色→选择颜色（背景颜色）→应用并关闭（6）如何设置在工具栏中使用大按钮？工具→选项→显示，然后在“窗口元素”中勾选（7）如何设置“自动捕捉标记”颜色及大小？工具→选项→草图设置→对象捕捉→启用对象捕捉（F3快捷键）或光标右击对象捕捉→设置→草图设置→对象捕捉→启用对象捕捉（8）如何设置“拾取框”大小？工具→选项→选择→调节拾取框大小（9）如何设置“夹点”颜色及大小？工具→选项→选择→调节夹点大小（10）如何设置坐标系图标的打开、关闭、大小、颜色、显示图标原点等属性？坐标系图标的打开和关闭：视图→显示→USC选项→开（再右击取消开旁边的勾就将其关闭了）大小、颜色：视图→显示→USC选项→特性→USC图标大小和下方的颜色（调节即可设置）显示图标原点：视图→显示→USC选项→原点（11）掌握“工具”下拉菜单—“草图设置”的设置及应用？在工具→草图设置中可以启用捕捉和栅格、极轴追踪、对象捕捉和动态输入。
软件课件教案教学设计AutoCAD机械电气教程第6章编辑实体特征
6.1 基本概念
6.1.1 模型树
模型树是Creo parametric导航器上的选项特征， 包括当前零件、绘图或组件中每个特征或零件的 列表，如图所示。
模型树提供了以下4个重要的功能： （1）纪录建模或是组装的过程。 （2）在绘图或组装的过程中，除了可以直接单击屏幕上的特征或零件之外， 也可以由模型树来选择所要使用的特征或零件。 （3）从模型树中可进一步获得特征的状态、形式、编号和名称等信息。 （4）在模型树中单击鼠标右键弹出快捷菜单，可对所选取的特征执行常用 的命令，对特征进行修改、重定义、抑制、删除等操作。
6.2 复制和粘贴
复制命令和粘贴命令在系统的“编辑”菜单条中。
1．执行方式 功能区：单击“模型”功能区“操作”面板中的“复制”按钮， 再单击“模型”功能区“操作”面板中的“粘贴”按钮。 2．操作步骤 （1）打开文件，其原始模型如图所示。
（2）在视图中选取要复制的孔特征，单击“模型”功能区“操作”面板中 的“复制”按钮，再单击“模型”功能区“操作”面板中的“粘贴”按钮。 （3）系统弹出“孔”操控板，操控板中孔的直径、深度值及其他选项和复 制选取的孔一样。
（2）在“模型树”选项卡中选 择“拉伸2”选项，单击“模型” 功能区“编辑”面板中的“阵列” 按钮，弹出“阵列”操控板，在 “阵列类型”下拉列表中选择 “尺寸”选项，如图所示。
（3）在操控板中单击“1”后面的文本框，在模型中选取水平尺寸“100”。 （4）单击操控板中的“尺寸”按钮，弹出“尺寸”下滑面板。 （5）单击“尺寸”下滑面板中“方向1”列表框“增量”列的尺寸“10”使 之处于可编辑状态，然后将其修改为30。 （6）在操控板中“1”后面的文本框中输入“6”，使矩形阵列特征为6列。 （7）单击控操控板中的“确定”按钮，生成阵列特征，如图6-12所示。也可 以添加方向2上的尺寸并修改尺寸和个数。
AutoCAD实验指导书
《AutoCAD 实验指导书》目录实验一：坐标和直线命令 (4)实验二：构造线与圆 (6)实验三：圆和圆弧 (8)实验四：矩形和正多边形 (10)实验五：椭圆和点 (12)实验六：图层 (14)附加实验：绘制机器人底盘零件 (16)实验七：坐标系的使用 (17)实验八：AutoCAD辅助绘图功能 (19)附加练习题 (21)实验九：多段线 (23)实验十、圆环、填充曲面、面域 (25)实验十一：复制与镜像 (27)实验十二：偏移和阵列 (29)实验十三：修剪和倒角，圆角 (32)实验十四：在图形中添加文字 (34)实验十五：尺寸标注 (36)实验十六：块与外部参照 (38)实验十七：坐标变换 (39)实验十八：三维实体图形绘制 (40)实验十九：三维实体图形绘制 (41)实验二十：三维图形绘制 (43)实验二十一：三维实体图形绘制 (44)实验二十一：三维实体图形绘制 (45)实验二十二：三维实体图形绘制 (47)实验一：坐标和直线命令实验目的：熟练掌握在AutoCAD中坐标的输入方法和直线命令的使用实验内容：1、用直线命令绘制三菱标志A：（260，230）B：（230，190）C：（260，150）D：（290，190）E：（210，150）F：（180，110）G：（230，110）H：（290，110）I：（340，110）M：（310，150）实验要点：1、在绘图过程中，将用到直线命令，图案填充命令2、在绘制另外两个菱形的时候可以把C点作为新直线的起点3、在使用“图案填充”命令时，可以以“拾取点”方式进行填充，要求被填充区域必须是封闭区域2、附加实验内容：用直线命令绘制房子（注：房子的形式不要求一致）思考题：1、绘制三菱标志，坐标的输入转化为相对直角坐标和相对极坐标的形式。
实验二：构造线与圆实验目的：1、掌握构造线的用法2、掌握使用圆心和半径的方法绘制圆实验内容：1、用构造线和圆命令绘制恒星尺平面图实验说明：1、利用构造线命令先画出水平构造线和垂直构造线用于定位2、利用构造线中的【角度】选项，绘制通过上述两条构造线的交点并且与水平方向成45°和-45°的构造线3、按尺寸绘制圆4、将45°和-45°构造线偏移指定的距离5、修剪成符合要求的图形2、附加实验题：绘制椭圆形零件实验三：圆和圆弧实验目的：掌握通过修剪圆得到圆弧的方法掌握在绘制圆的过程中切点的选取方法实验内容：1、绘制酒杯：实验说明：1、在AutoCAD中，圆弧通常可以通过修剪圆的方法得到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三图层和实体特性
【实验类型】操作性
【仪器设备】计算机
【实验目的】
1.了解AutoCAD软件图层和实体特性
2.掌握AutoCAD软件的图层和实体特性，及其在AutoCAD中的作用
【实验内容】
使用AutoCAD软件的图层和实体特性编辑图形
【任务一】绘制太极图
要求布置好图层；至少应布置好三图层分别是:轮廓、辅助线、填充
【实验步骤】
先布置好图层，再画辅助线竖直辅助线间距为20
【任务二】绘制奥运五环
要求布置好图层：应该布置好五个图层，以颜色划分，分别是：蓝、黄、黑、青、红
所用命令：圆（C）、偏移（O）、填充（H）
提示：步骤如下。
