MCGS组态软件论文
毕业论文基于MCGS组态软件的交通灯控制系统的设计说明

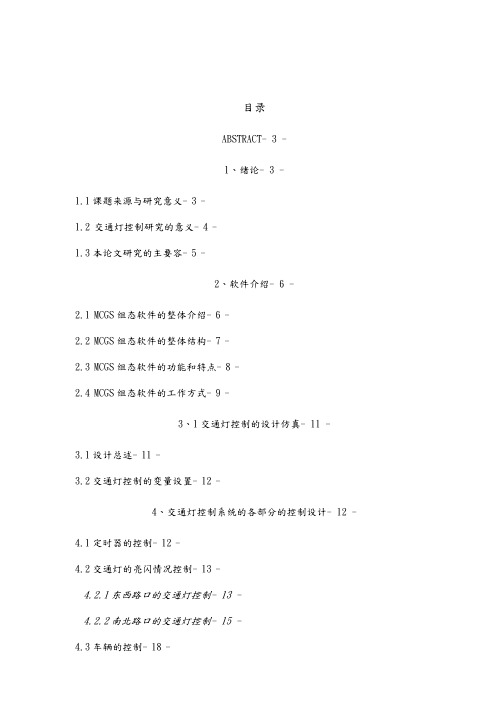

目录ABSTRACT- 3 -1、绪论- 3 -1.1课题来源与研究意义-3-1.2交通灯控制研究的意义-4-1.3本论文研究的主要容-5-2、软件介绍- 6 -2.1MCGS组态软件的整体介绍-6-2.2MCGS组态软件的整体结构-7-2.3MCGS组态软件的功能和特点-8-2.4MCGS组态软件的工作方式-9-3、1交通灯控制的设计仿真- 11 -3.1设计总述-11-3.2交通灯控制的变量设置-12-4、交通灯控制系统的各部分的控制设计- 12 - 4.1定时器的控制-12-4.2交通灯的亮闪情况控制-13-4.2.1东西路口的交通灯控制- 13 -4.2.2南北路口的交通灯控制- 15 -4.4主控台中道路通行示意图的控制-19-5、组态界面画面的设计- 20 -5.1窗口的建立-20-5.2封面的设计-21-5.3主界面设计-21-6结论与展望- 22 -致- 22 -参考文献- 24 -附录- 25 -基于MCGS组态软件的交通灯控制系统的设计专业：电气工程与其自动化：刚指导教师：王彩霞摘要当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。
社会的发展，人们的消费水平不断的提高，私人车辆不断的增加。
人多、车多道路少的道路交通状况已经很明显了。
所以采用有效的方法控制交通灯是势在必行的。
本文以十字路口交通灯控制系统为例，详细介绍了交通灯的正常运行情况，通过并利用组态软件 MCGS 制作控制系统动态监控画面。
关键词：交通灯,MCGSABSTRACTToday, traffic lights installed on the crossing at all, to ease the traffic of vehicles has become the most common and most effective means. Social development, people's consumption levels continue to increase, private vehicles is increasing. Of people, cars and more roads have less traffic status is obvious. Therefore, the adoption of effective methods to control traffic lights is imperative.In this paper, the crossing traffic control system as an example, the paper introduces the normal operation of the traffic lights, and mainly adopted MCGS system to accomplish controlling and monitoring traffic lightsKey words：Traffic light MCGS1、绪论1.1课题来源与研究意义城市的快速发展，机动车拥有量的增长，给交通带来了许多问题，如交通拥堵、交通事故频发、环境污染加剧和燃油损耗上升，其中最为关键的是交叉口的车流量己处于饱和状态。
毕业设计-基于mcgs组态的反应炉自动控制设计
过程控制工程课程设计任务书设计名称：基于MCGS组态的反应炉自动控制设计设计时间：2015/9/1-2015/9/10姓名：班级：学号：指导教师：摘要加热反应炉是许多企业中的重要设备之一，为了避免事故的发生，实现安全生产，有必要对它的状态进行实时数据监控。
通过MCGS组态软件设计上位机监控画面，实时监控各参数。
本设计利用组态MCGS组态技术，使加热反应炉进行进料和排料，进气和排气，加热等自动控制，还可以进行数据实时报表输出，并可以对加热反应炉内水位变化进行实时曲线显示输出和历史曲线显示输出，并显示出报警信息，这样能预防和减少生产过程中的安全事故的发生，提高了人身的安全系数。
当意外发生或事故发生了以后，可以通过对历史数据报表和曲线观察分析，迅速总结经验，加强管理，从而避免今后再次发生类似的意外情况或事故，达到安全生产的目的。
关键词：加热反应炉，MCGS组态控制，监控画面ABSTRACTHeating furnace is one of the most important equipment for many enterprises.In order to avoid accidents and produce safely,it is necessary to monitor its production state in real time.Through the monitoring screen of MCGS configuration software technology,enterprises can monitor various parameters in real time.This design uses MCGS technology,automating feeding and nesting,intake and exhaust,heating of heating furnace.It can also output the data report in real time and shows alarm information,which can prevent and reduce the likelihood of accidents in the production process;enhance personal safety factor.When accidents happened,experience can be quickly summed up through the existed data report and curve analysis.According to them,enterprises strengthen the management,avoiding similar accidents in the future and achieve the purpose of safety production.Keywords: heating reactor, MCGS control, Monitoring menu目录第1章绪论 (1)1.1课题研究的背景 (1)1.2 MCGS组态软件的优点 (1)1.3组态软件的状况及发展趋势 (2)第2章控制系统设备简介 (4)2.1加热反应炉简介 (4)2.1.1反应炉控制的过程 (4)2.1.2加热反应炉原理图 (4)2.1.3加热反应炉的I/O分配 (5)2.2 MCGS组态软件的介绍 (5)2.2.1组态软件的功能及特点 (5)2.2.2 MCGS组态软件的系统构成 (6)第3章控制画面的创建 (8)3.1 工程的建立 (8)3.2 变量的定义 (9)3.2.1 变量的分配 (9)3.2.2 变量的定义步骤 (10)3.3控制画面的设计与制作 (12)3.3.1 画面建立 (12)3.3.2 画面编辑步骤 (13)3.4动画连接 (14)3.5控制程序的编写 (16)3.5.1 定时器控制的使用。
mcgs课设论文
电路计算机辅助设计班级：测控1141姓名：张扬学号：08指导教师：张立新冯璐于静撰写日期：2013年11月22日目录第一章课程设计内容及要求分析 (1)1.1设计内容 (1)1.2课程设计要求分析 (1)1.2.1组态软件工艺画面设计要求 (1)1.2.2分析设计要求时主要考虑了以下几种情况 (2)第二章工控组态软件MCGS简介 (3)2.1什么是MCGS组态软件 (3)2.2MCGS的主要特点 (3)2.3 MCGS的构成 (4)2.4MCGS组态软件的工作方式 (5)第三章小区冬日室内供暖温度采集系统设计 (7)3.1设计流程简介 (7)3.1.1建立工程 (7)3.1.2 画面设计及动画连接 (9)3.2数据处理及相关曲线 (12)3.3编写控制流程 (13)3.3.1 新增策略 (13)3.3.2 编辑脚本程序 (15)第四章课设总结 (17)参考文献 (18)第一章课程设计内容及要求分析1.1设计内容本题目以RS485模块为核心器件组成用户室内温度数据采集系统，采用多路采集；选择式显示；利用提供的单元模块构成硬件系统。
小区冬日室内供暖温度采集系统的设计要求：1）基本功能：可以在一栋楼7层的小区中对各个用户的室内温度进行数据采集，并且将数据进行汇总传输到中央数据处理中心，在中心安放显示表，在内部进行多路选通电路，实现可以将冲用户采集到的温度数据分个的显示在仪表上。
并且在中央安装报警系统，对用户室内的温度进行监测，并设定报警值实现低温报警，为检修和维护提供依据。
2）扩展功能：设置自动流量控制功能：利用报警信息，转化为高低电平。
以此作为控制信号，对用户的供暖系统进行调整，增加调节阀或加热工具。
设置对比功能：在室外安装温度传感器，与室内温度进行比较，利用门电路构成的比较器，实现控制，将将室内温度与室外温度的温差保持到一定的范围之内，既保证供暖又可以实现节能。
1.2课程设计要求分析1.2.1组态软件工艺画面设计要求1.用户图形界面生成：创建用户窗口。
MCGS组态课程设计-基于MCGS的全自动洗衣机课程设计
摘要随着社会经济的发展和科学技术水平的提高，家庭电器全自动化成为必然的发展趋势。
全自动洗衣机的产生极大的方便了人们的生活。
洗衣机是国内家电业唯一不打价格战的行业，经过几年的平稳发展，国产洗衣机无论在质量上还是功能上都和世界领先水平同步。
纵观洗衣机市场，高效节能、省水、省电、环保型洗衣机一直在市场上占主导地位。
尽管洗衣机有了很大发展，但消费者的需求不断提高。
为使洗对衣机的操作更方便、更人性化，本论文就怎样利用MCGS来仿真控制全自动洗衣机进行了调查，对其中软件设计、硬件设计等问题进行了分析和研究，实现了全自动洗衣机的正常运行和强制性停止功能。
关键词： MCGS；全自动洗衣机；自动控制AbstractAlong with the social economy development and the science and technology level enhancement, the family electric appliance entire automation becomes the inevitable development tendency. Entire automatic washer production enormous convenience people's life. The washer is the domestic electrical appliances industry does not only hit the profession which the price fights, passes through several year steady development, the domestically produced washer regardless of in quality or in function all with world leading horizontal synchronization. Looks over the washer market, the highly effective energy conservation, the province water, the province electricity, the environmental protection washer continuously occupy the dominant position in the market.In spite of the washing machine has been developed, consumers demand constant increase. for washing to the operation of more convenient and humanized, this paper is how to use mcgs for simulation to control automatic washing machine, a survey to which the design of software, hardware design issue analysis and research, the automatic washing machine of the normal operation and forced to stop function.Key word:MCGS； entire automatic washer ；Automatic control1绪论现代科学技术的飞速发展,改变了世界,也改变了人类的生活。
毕业设计论文：基于MCGS组态软件及水位控制系统
新疆工程学院课程设计题目：基于MCGS组态软件的水位控制系统目录前言 (1)1.设计概述 (2)1.1 设计任务介绍 (2)1.2 设计系统组成框图 (2)1.3 设计分析 (2)1.4. 设计所用软件介绍 (3)1.4.1什么是MCGS组态软件 (3)1.4.2 MCGS组态软件的系统构成 (3)1.4.3 MCGS组态软件的功能和特点 (5)1.4.4 MCGS组态软件的工作方式 (5)2 设计思路 (6)3 组态画面的设计 (7)3.1 工程建立 (7)3.2建立流程画面 (7)3.3 定义数据对象 (8)3.4.动画连接 (9)3.5模拟设备连接 (9)3.6 控制流程 (10)3.7 报警显示 (10)3.8 报表输出 (12)3.9 趋势曲线显示 (13)3.10 安全机制 (13)3.11 水位控制系统总效果 (16)4总结 (17)5参考文献 (18)前言计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS是一种流行的组态软件开发环境，组态技术是计算机控制技术综合发展的结果，是技术成熟化的标志。
MCGS通用版组态软件主要完成通用工作站的数据采集和加工，实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出等日常性监控事务。
对工作站软件的要求主要是系统稳定可靠，能方便的代替大量的现场工作人员的劳动和完成对现场的自动监控和报警处理，随时或定时的打印各种报表。
由于组态技术的介入，计算机控制系统的应用速度大大加快了。
采用组态控制技术的计算机控制系统最大的特点是从硬件设计到软件开发都具有组态性，因此系统的可靠性和开发速度提高了，开发难度却下降了。
随着国内工业生产技术的进步以及自动化技术的发展,人们对自动化监控系统的需求越来越大,要求越来越高。
组态论文完整
组态软件实现楼宇可视对讲与监控系统专业：08自动化姓名：程才文指导老师：王彩霞摘要楼宇对讲，楼宇对讲乃是居民小区房屋建筑中的一个通话设备，常伴有开锁功能。
随着生活水平的提高，对安全防范意识的加强，小区房屋建设都有统一的防盗门，而防盗门则给访客来访带来了不便，于是楼宇对讲则应运而生，可以让访客和业主直接通话并为访客打开防盗门锁。
楼宇对讲从传输方式来分可分为模拟和网络2种，从性质上来分可分为可视对讲与非可视对讲。
随着网络的逐渐普及，网络可视楼宇对讲已逐渐成为主流，且网络传输的这种点对点方式有着比模拟信号更科学、更可靠、更清晰地优势。
关键词MCGS组态软件楼宇可视对讲楼宇监控系统ABSTRACTBuilding interphone, building interphone but residential area of the building a call equipment, often accompany the lock function. With the improvement of living standards, the security guard consciousness, strengthen the construction of residential houses uniformity of door of guard against theft of guard against theft, and to the visitors brought inconvenience, and building interphone are arises at the historic moment, can let visitors and owner call for visitors and directly open security locks.Building interphone transmission from to points can be divided into twokinds of simulation and network, from nature up points can be divided into visible interphone with the visible interphone. With the growing popularity of the Internet, network video landing-answer has gradually become the mainstream, and network transmission of this peer-to-peer manner is a than analog signals more scientific and more reliable and more clear advantage.Keywords：MCGS software Building visible interphone Building monitoring system前言楼宇对讲系统是当今小区普遍应用的管理手段之一。
基于MCGS组态监控的立体车库系统设计论文
表 1-1
机械式停车设备类别及代号
2.2 与本课题有关的国内外研究现状
随着国民经济的高速发展，我国轿车保有量直线上升。据中国汽车工业 协会公布的数据表明，1997 年全国汽车保有量 1100 万辆，其中轿车万 400 辆， 当年轿车生产量 48.2 万辆，微型车生产量 38.2 万辆，1998 年轿车生产量 50 万 辆，1999 年 55 万辆，2000 年 57 万辆。2002 年中国汽车产量达到了 325 万辆， 比上年增长 38%，全球排位由 2001 年的第八位上升至第五位。2005 年的轿车保 有量已达到 1108 万辆。由于中国加入世贸关税进一步降低，2008 年北京奥运及 2010 年上海世界博览会等重大事件的影响，以及国内需求的进一步拉动和“费 改税” 等政策的驱动，我国的汽车工业仍将具有很大的发展空间并将继续保持快 速平稳发展。按前述数据预测，2010 年将达到 2000 万辆。城市中停车位需求按 1：1.2（100%的基本停车位和 20%的公共停车位计算，将增加停车位 480 万个， 平均每年需求 96 万个。因此，停车问题也就逐渐成为大城市迫切需要解决的难 题。城市和已建小区有限的地面面积己无法提供足够的停车车位，向空间发展成 为当前解决问题的一条重要途径。 机械式立体车库具有占地面积小、操作简单、灵活，安全可靠等诸多 独特的优点， 对于在寸土寸金的大都市建造平面车库具有明显的优点。智能立体 车库就应运而生成为城市交通的一个研究热点，国家已把其列入了“九五”重点 科技攻关项目之一。 机械式立体车库发源于上世纪 20 年代的美国，是在繁华拥挤的都市里 为解决停车难而采取的一种措施。50 年代以后，伴随着私人小汽车的大量涌现， 在西欧、 东南亚、 韩国和日本都得到了广泛的应用。 形成了一个包括制造、 安装、 使用和维修的行业体系。其中，发展较早、较好的日本公司有新明和、石川岛播 磨、日精、三菱重工等欧洲有意大利 SOTefin、Interpark、德国 Palis 等。这 些国家和公司从上世纪六十年代初就开发并使用可最大限度地利用空间的机械
毕业设计(论文)_组态软件MCGS的MPS搬运分拣单元监控系统的设计
目录第一章绪论 (1)1.1 MPS模块化生产培训系统的应用 (1)1.2 课题背景及设计思想 (1)第二章系统控制要求 (3)第三章硬件设计 (4)3.1.自动机与自动线的构成 (4)3.2 模块化生产加工系统 (4)3.3 气动技术 (5)第四章用PLC对MPS搬运分拣单元监控系统设计 (6)4.1 用PLC对MPS搬运分拣单元监控系统设计 (6)4.2 用PLC对MPS搬运分拣单元监控系统设计 (7)第五章 MPS搬运分拣站组态监控 (16)5.1组态动画的设计..................................................... (16)5.2组态数据库的建立................................ (17)5.3组态脚本程序的建立 (18)第六章结论 (21)致谢 (22)参考文献 (23)第一章绪论1.1 MPS模块化生产培训系统的应用MPS模块化自动生产系统是用于学习各种专业知识和多种技术技能的一套培训设备。
这套设备所有元件均为工厂实际使用的工业级产品。
通过这套设备可对学校和工厂的专业技术人员进行模拟工厂环境的技术培训。
MPS模块化生产系统是一套采用先进技术、能模拟实际工业生产中大量复杂控制过程的教学培训装置。
该教学系统集电气技术、PLC编程、传感器、气动等技术为一体，主要用于电气自动控制安装、调试、维修的技术人员的培训。
它具有模块化、综合性和易扩充性等特点。
该MPS模块加工系统采用现代气动技术及计算机控制技术，对生产线进行模块化及标准化，可对不同的生产装配线配备不同的标准化MPS气动模块，组成大型的加工、装配生产线。
模块包括：物料输送，工件装夹，机械加工，质量检测，产品分检等。
模块间通过现场总线互相通讯，可大大缩短设计、加工、安装及调试周期。
1.2 课题背景及设计思想复杂和加工精度高的零件的要求，随着计算机技术的的迅速发展，在实际生产中，由于大量存在一些以开关量控制为主的不复杂的中小型程序控制设备。
毕业设计论文基于MCGS组态软件的水位控制系统
新疆工程学院课程设计题目基于MCG组态软件的水位控制系统目录前言 (1)1.设计概述 (2)1.1设计任务介绍 (2)1.2设计系统组成框图 (2)1.3设计分析 (2)14设计所用软件介绍 (3)1.4.1什么是MCGS组态软件 (3)1.4.2 MCGS组态软件的系统构成 (3)1.4.3 MCGS组态软件的功能和特点 (5)1.4.4 MCGS组态软件的工作方式 (5)2设计思路 (6)3组态画面的设计 (7)3.1工程建立 (7)3.2建立流程画面 (7)3.3定义数据对象 (8)3.4.动画连接 (9)3.5模拟设备连接 (9)3.6 控制流程 (10)3.7 报警显示 (10)3.8 报表输出 (12)3.9 趋势曲线显示 (12)3.10 安全机制 (13)3.11 水位控制系统总效果 (15)4 总结 (17)5 参考文献 (18)、八、•前言计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCG工控组态软件将为您提供强有力的软件支持。
MCGS 是一种流行的组态软件开发环境，组态技术是计算机控制技术综合发展的结果，是技术成熟化的标志。
MCGS 通用版组态软件主要完成通用工作站的数据采集和加工，实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出等日常性监控事务。
对工作站软件的要求主要是系统稳定可靠，能方便的代替大量的现场工作人员的劳动和完成对现场的自动监控和报警处理，随时或定时的打印各种报表。
由于组态技术的介入，计算机控制系统的应用速度大大加快了。
采用组态控制技术的计算机控制系统最大的特点是从硬件设计到软件开发都具有组态性，因此系统的可靠性和开发速度提高了，开发难度却下降了。
随着国内工业生产技术的进步以及自动化技术的发展,人们对自动化监控系统的需求越来越大, 要求越来越高。
MCGS组态软件论文
MCGS组态软件——水位控制系统分析专业及班级： 10级自动化2班姓名：孙修才学号： 1005075044完成时间：2013-11-26摘要计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
【关键词】： MCGS 组态软件水位控制控制运行正文：一、MCGS简介MCGS (Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于Microsoft的各种32位Windows平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了Windows图形功能完备、界面一致性好、易学易用的特点，比以往使用专用机开发的工业控制系统更具有通用性，在自动化领域有着更广泛的应用。
二、MCGS特点—概念简单，易于理解和使用。
功能齐全，便于方案设计。
实时性与并行处理。
建立实时数据库，便于用户分步组态，保证系统安全可靠运行。
设立“设备工具箱”，针对外部设备的特征，用户从中选择某种“构件”，设置于设备窗口内，赋予相关的属性，建立系统与外部设备的连接关系，即可实现对该种设备的驱动和控制。
