电力电子技术习题讲义
(精品)电力电子技术(王兆安第五版)课后习题全部答案
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
(完整word版)电力电子技术第五版课后习题答案
电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
002π2π2ππππ4π4π25π4a)b)c)图1-430图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m =41 I m I 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
电力电子技术(王兆安第五版)课后习题全部答案
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。
低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
解：a) I d1=Im 2717.0)122(2Im )(sin Im 214≈+=⎰πωπππtI 1=Im 4767.021432Im )()sin (Im 2142≈+=⎰πϖπππwt d tb) I d2=Im 5434.0)122(2Im )(sin Im 14=+=⎰wt d t ππϖπI 2=Im6741.021432Im 2)()sin (Im 142≈+=⎰πϖπππwt d tc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术(王兆安第五版)课后习题全部答案
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术(王兆安第五版)课后习题全部答案
电力电子技术2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI3-3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出ud 、id 、和i2的波形；②求整流输出平均电压Ud 、电流Id ，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
电力电子技术第二版张兴课后习题答案

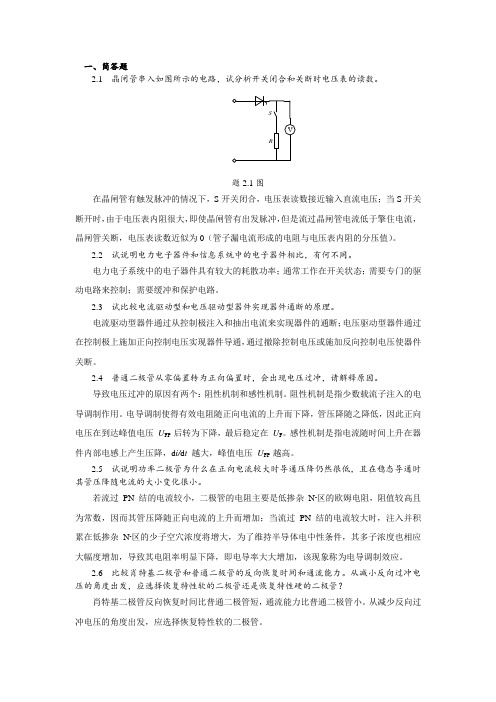

一、简答题2.1 晶闸管串入如图所示的电路，试分析开关闭合和关断时电压表的读数。
题2.1图在晶闸管有触发脉冲的情况下，S开关闭合，电压表读数接近输入直流电压；当S开关断开时，由于电压表内阻很大，即使晶闸管有出发脉冲，但是流过晶闸管电流低于擎住电流，晶闸管关断，电压表读数近似为0（管子漏电流形成的电阻与电压表内阻的分压值）。
2.2 试说明电力电子器件和信息系统中的电子器件相比，有何不同。
电力电子系统中的电子器件具有较大的耗散功率；通常工作在开关状态；需要专门的驱动电路来控制；需要缓冲和保护电路。
2.3 试比较电流驱动型和电压驱动型器件实现器件通断的原理。
电流驱动型器件通过从控制极注入和抽出电流来实现器件的通断；电压驱动型器件通过在控制极上施加正向控制电压实现器件导通，通过撤除控制电压或施加反向控制电压使器件关断。
2.4 普通二极管从零偏置转为正向偏置时，会出现电压过冲，请解释原因。
导致电压过冲的原因有两个：阻性机制和感性机制。
阻性机制是指少数载流子注入的电导调制作用。
电导调制使得有效电阻随正向电流的上升而下降，管压降随之降低，因此正向电压在到达峰值电压U FP 后转为下降，最后稳定在U F。
感性机制是指电流随时间上升在器件内部电感上产生压降，d i/d t 越大，峰值电压U FP 越高。
2.5 试说明功率二极管为什么在正向电流较大时导通压降仍然很低，且在稳态导通时其管压降随电流的大小变化很小。
若流过PN 结的电流较小，二极管的电阻主要是低掺杂N-区的欧姆电阻，阻值较高且为常数，因而其管压降随正向电流的上升而增加；当流过PN 结的电流较大时，注入并积累在低掺杂N-区的少子空穴浓度将增大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，导致其电阻率明显下降，即电导率大大增加，该现象称为电导调制效应。
2.6 比较肖特基二极管和普通二极管的反向恢复时间和通流能力。
从减小反向过冲电压的角度出发，应选择恢复特性软的二极管还是恢复特性硬的二极管？肖特基二极管反向恢复时间比普通二极管短，通流能力比普通二极管小。
电力电子技术(王兆安第五版)课后习题全部答案
a) Im1 A, Id1 0.2717Im1 89.48A
b) Im2 Id2
c)Im3=2I=314Id3=
2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?
答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益 和 ，由普通晶阐管的分析可得， 是器件临界导通的条件。 两个等效晶体管过饱和而导通； 不能维持饱和导通而关断。
2-8试分析IGBT和电力MOSFET在内部结构和开关特性上的相似与不同之处
IGBT比电力MOSFET在背面多一个P型层，IGBT开关速度小，开关损耗少具有耐脉冲电流冲击的能力，通态压降较低，输入阻抗高，为电压驱动，驱动功率小。开关速度低于电力MOSFET。电力MOSFET开关速度快，输入阻抗高，热稳定性好。所需驱动功率小且驱动电路简单，工作频率高，不存在二次击穿问题。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。
解：a) Id1=
I1=
b) Id2=
I2=
c) Id3=
I3=
2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?
考虑到初始条件：当t＝0时id＝0可解方程得：
= =22.51(A)
ud与id的波形如下图：
当α＝60°时，在u2正半周期60~180期间晶闸管导通使电感L储能，电感L储藏的能量在u2负半周期180~300期间释放，因此在u2一个周期中60~300期间以下微分方程成立：
电力电子技术(王兆安第五版)课后习题全部答案
电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受 高压和大电流的能力？答：1 •电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提 高了二极管的通流能力。
2•电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。
低掺杂N 区由于掺杂 浓度低而接近于无掺杂的纯半导体材料即本征半导体，山于掺杂浓度低，低掺杂N 区就可以承 受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉 冲）。
或：uAK>0 且 uGK>0。
2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。
要使晶闸山导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到 接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im,试计算各波形的电流平均值IdK Id2. Id3与电流有效值Il> I2> I3o—f 2 Im d(cot) = — Im Id 尸 2/r Jo42-5上题中如果不考虑安全裕量，问100A 的晶阐管能送出的平均电流Idi. Id2> Id3各为多 少?这时，相应的电流最大值51、Ini2> Im3各为多少？解：额定电流I T （AV ）=100A 的晶闸管，允许的电流有效值I=157AJ||±题计算结果知I n / 0.4767'329 35 A,Id?^0.5434I m2 心 126.56A2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能？答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管VI 、 V2,分别具有共基极电流增益力和Q2,由普通晶阐管的分析可得，al + a2 = 1是器件临界导 通的条件。
电力电子技术 徐德鸿版 习题解答
+
1 × U d D(1 −
2
fL
D)
= 15A
（3）增加 L 可以使 ΔI 下降
I VTm = 110%I 0 = 11A
1 ΔI = 11 −10 = 1A 2 L=500μH
1 × U d D(1 − D) = 1A
2
fL
2、Boost 电路如图 2.17 所示，设输入电压为 100V，电感 L 是 1000μH，电 容 C无穷大，输出接 10Ω 的电阻，电路工作频率 50kHz,MOSFET 的导通占 空比为0.5，求：（1）输出直流电压 Uo，输出直流电流 Io；
（2）电感电流平均值 IL； （3）MOSFET 阻断时的电压。
解：（1）U o
=
Ud 1− D
=
200V
I o= U o / R = 20A
（2） I L
=
I in
=
Io 1− D
=
40A
（3）U VTm = U o = 200V
1
3、设有两组蓄电池，A 组电压为 100V，B 组电压为 200V，用 Buck 电路和 Boost 电路组合设计一种电路，以完成既能由 A 组蓄电池向 B 组蓄电池充电，又能由 B 组蓄电池向 A 组蓄电池充电的功能。
解：（1）占空比范围
Uo < D < Uo
U dmax
U dmin
得：
0.25 < D < 0.5
（2）电感电流临界连续时，有
I omin
=
1 2
ΔI
L
=
5 10
=
0.2A
开关关断期间，有
L = U o (1 − D)T = U o (1 − D)T
电力电子技术课后习题答案
第一章电力电子器件使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>0维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=I1=b) I d2=I2=c) I d3=I3=.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m1A, I d10.2717I m189.48Ab) I m2 I d2c) I m3=2I=314 I d3=和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。
两个等效晶体管过饱和而导通；不能维持饱和导通而关断。
GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同： l)GTO在设计时较大，这样晶体管V2控制灵敏，易于GTO关断；2)GTO导通时的更接近于l，普通晶闸管，而GTO则为，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；3)多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 电力电子器件 填空题： 1.电力电子器件一般工作在________状态。 2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。 3.电力电子器件组成的系统，一般由________、________、 ________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________ 、 ________ 、________三类。 5.电力二极管的工作特性可概括为________。 6.电力二极管的主要类型有________、________、 ________。 7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 ____ 。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH 。 10.晶闸管断态不重复电压UDRM与转折电压Ubo数值大小上应为，UDRM________Ubo。 11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。 12.GTO的________结构是为了便于实现门极控制关断而设计的。 13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________ 。 14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。 15.电力MOSFET的通态电阻具有________温度系数。 16.IGBT 的开启电压UGE（th）随温度升高而________，开关速度________电力MOSFET 。 17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。 18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。 19.为了利于功率晶体管的关断，驱动电流后沿应是________。 20.GTR的驱动电路中抗饱和电路的主要作用是________。 21.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。在过电流保护中，快速熔断器的全保护适用于________功率装置的保护 。 22.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。 23.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施，给每只管子并联RC支路是________措施，当需同时串联和并联晶闸管时，应采用________的方法。 24.IGBT的通态压降在1/2或1/3额定电流以下区段具有________温度系数， 在1/2或1/3额定电流以上区段具有________温度系数。 25.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。 简答题： 26.电力电子器件是如何定义和分类的？同处理信息的电子器件相比，它的特点是什么？答：电力电子器件（Power Electronic Device）是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。按照能够被控制电路信号所控制的程度分为半控型器件，全控型器件，不可控器件；按照驱动信号的性质分为电流驱动型 ，电压驱动型，脉冲触发型，电平控制型；按照载流子参与导电的情况分为单极型器件，双极型器件，复合型器件。 特点：处理电功率的大；为了减小本身的损耗，提高效率，一般都工作在开关状态；需要信息电子电路控制；自身的功率损耗通常仍远大于信息电子器件，一般都需要安装散热器。 27.应用电力电子器件的系统组成如题图1-27所示，试说明其中保护电路的重要意义？
28.二极管的电阻主要是作为基片的低掺杂N区的欧姆电阻，阻值较高且为常量，为何二极管在正向电流较大时管压降仍然很低？ 29.二极管在恢复阻断能力时为什么会形成反向电流和反向电压过冲？这与它们的单相导电性能是否矛盾？这种反向电流在电路使用中会带来什么问题？
30.使晶闸管导通的条件是什么？答 ：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）
31.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断 32.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？GTO和普通晶闸管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益1和2，由普通晶闸管的分析可得，
1+2=1是器件临界导通的条件。1+2＞1，两个等效晶体管过饱和而导通；1+2＜1，不能维持饱和导通而关断。 GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同： 1) GTO在设计时2较大，这样晶体管V2控制灵敏，易于GTO关断； 2) GTO导通时的1+2更接近于1，普通晶闸管1+21.15，而GTO则为1+21.05，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件； 3) 多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
33.GTR的安全工作区是如何定义的？如题图1-33所示，GTR带电感性负载时，如果不接二极管VD会产生什么问题？有了二极管VD是否还要加缓冲电路呢？ 34.如何防止电力MOSFET因静电感应应起的损坏？答：电力MOSFET的栅极绝缘层
很薄弱，容易被击穿而损坏。MOSFET的输入电容是低泄漏电容，当栅极开路时极易受静电干扰而充上超过20的击穿电压，所以为防止MOSFET因静电感应而引起的损坏，应注意以下几点：① 一般在不用时将其三个电极短接；② 装配时人体、工作台、电烙铁必须接地，测试时所有仪器外壳必须接地；③ 电路中，栅、源极间常并联齐纳二极管以防止电压过高④ 漏、源极间也要采取缓冲电路等措施吸收过电压。
35.晶闸管的触发电路有哪些要求？ 36.GTO与GTR同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 37.IGBT、GTR、GTO和电力MOSFET的驱动电路各有什么特点？ 38.全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各组件的作用。答：全控型
器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。 答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，du/dt或过电流和di/dt，减小器件的开关损耗。 RCD缓冲电路中，各元件的作用是：开通时，Cs经Rs放电，Rs起到限制放电电流的作用；关断时，负载电流经VDs从Cs分流，使du/dt减小，抑制过电压。
39.试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。答： 器 件 优 点
IGBT 开关速度高，开关损耗小，具有耐脉冲电流冲击的降较低，输入阻抗高，为电压驱动，驱动功率小
GTR 耐压高，电流大，开关特性好，通流能力强，饱GTO 电压、电流容量大，适用于大功率场合，具有电导通流能力很强 电 力 MOSFET 开关速度快，输入阻抗高，热稳定性好，所需驱动电路简单，工作频率高，不存在二次击穿问题
计算题： 40.晶闸管在单相正弦有效值电压220V时工作,若考虑晶闸管的安全裕量,其电压定额应选多大 ? 41.流经晶闸管的电流波形如题图1－41所示。试计算电流波形的平均值、有效值及波形系数。若取安全裕量为2，问额定电流为100A的晶闸管，其允许通过的电流平均值和最大值为多少？
42.在题图1-42电路中，E＝50V，R＝0.5W,L＝0.5H，晶闸管擎住电流为15mA。要使晶闸管导通，门极触发脉冲宽度至少应为多少？ 43.题图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。 44.上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流Id1、Id2、Id3各为多少？这时，相应的电流最大值Im1、Im2、 Im3各为多少 ?
第2章 整流电路档 填空题： 1.电阻负载的特点是________，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是________。 2.阻感负载的特点是________，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是________ ，其承受的最大正反向电压均为________，续流二极管承受的最大反向电压为________（设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为________，单个晶闸管所承受的最大正向电压和反向电压分别为________和________；带阻感负载时，α角移相范围为________，单个晶闸管所承受的最大正向电压和反向电压分别为________和________；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个________。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角时，晶闸管的导通角=________; 当控制角小于不导电角时，晶闸管的导通角=________。 5.从输入输出上看，单相桥式全控整流电路的波形与________的波形基本相同，只是后者适用于________输出电压的场合。 6.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于________，晶闸管控制角α的最大移相范围是________，使负载电流连续的条件为________(U2为相电压有效值)。 7.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________，当它带阻感负载时，的移相范围为________。
