S砖砌化粪池 (1)
随着生活的不断改善，人们对生活质量的要求也越来越高，环境卫生也在逐步的得到改善。
砖砌化粪池也越来越多，随之关于它的标准也在相应的完善！以下是关于《》的信息：作者：中国建筑标准设计研究院?出版社：中国计划出版社出版时间：2006年4月页数：170页版次：1版2次开本：8开包装：平装销售状态：在销此商品所属分类：>>下面是关于的一些数据信息类型池号型号主要结构尺寸(mm) 工程量(m3) 钢筋用量(t) L B h1(min) h1(max) H1平均最小最大无水、不行车、无覆土1 Z1-2 3270 1630 600 850 14002 Z2-4 5380 1890 600 850 14003 Z3-6 5380 2140 600 850 15004 Z4-9 5380 2640 600 850 15005 Z5-12 5380 2640 600 850 2000无水、不行车、有覆土1 Z1-2F 3270 1630 500 500 14002 Z2-4F 5380 1890 500 500 14003 Z3-6F 5380 2140 500 500 15004 Z4-9F 5380 2640 500 500 15005 Z5-12F 5380 2640 500 500 2000无水、行车、无覆土1 Z1-2Q 3270 1630 600 850 14002 Z2-4Q 5380 1890 600 850 14003 Z3-6Q 5380 2140 600 850 15004 Z4-9Q 5380 2640 600 850 15005 Z5-12Q 5380 2640 600 850 2000无水、行车、有覆土1 Z1-2QF 3270 1630 500 500 14002 Z2-4QF 5380 1890 500 500 14003 Z3-6QF 5380 2140 500 500 15004 Z4-9QF 5380 2640 500 500 15005 Z5-12QF 5380 2640 500 500 2000有水、不行车、无覆土1 Z1-2S 3530 1890 600 850 14002 Z2-4S 5380 1890 600 850 14003 Z3-6S 5620 2380 600 850 15004 Z4-9S 5620 2880 600 850 15005 Z5-12S 5620 2880 600 850 2000有水、不行车、有覆土1 Z1-2SF 3530 1890 500 500 14002 Z2-4SF 5380 1890 500 500 14003 Z3-6SF 5620 2380 500 500 15004 Z4-9SF 5620 2880 500 500 15005 Z5-12SF 5620 2880 500 500 2000有水、行车、无覆土1 Z1-2SQ 3530 1890 600 850 14002 Z2-4SQ 5380 1890 600 850 14003 Z3-6SQ 5620 2380 600 850 15004 Z4-9SQ 5620 2880 600 850 15005 Z5-12SQ 5620 2880 600 850 2000有水、行车、有覆土1 Z1-2SQF 3530 1890 500 500 14002 Z2-4SQF 5380 1890 500 500 14003 Z3-6SQF 5620 2380 500 500 15004 Z4-9SQF 5620 2880 500 500 15005 Z5-12SQF 5620 2880 500 500 2000无水、不行车、无覆土6 Z6-16 6880 3140 600 850 16007 Z7-20 6880 3640 600 850 16008 Z8-25 6880 3640 600 850 20009 Z9-30 6880 3640 600 850 240010 Z10-40 8280 3640 600 850 250011 Z11-50 9880 3640 600 850 2500无水、不行车、有覆土6 Z6-16F 6880 3140 500 500 16007 Z7-20F 6880 3640 500 500 16008 Z8-25F 6880 3640 500 500 20009 Z9-30F 6880 3640 500 500 240010 Z10-40F 8280 3640 500 500 250011 Z11-50F 9880 3640 500 500 2500无水、行车、无覆土6 Z6-16Q 7120 3380 600 850 16007 Z7-20Q 7120 3880 600 850 16008 Z8-25Q 7120 3880 600 850 20009 Z9-30Q 7120 3880 600 850 240010 Z10-40Q 8520 3880 600 850 250011 Z11-50Q 10120 3880 600 850 2500无水、行车、6 Z6-16QF 6880 3140 500 500 16007 Z7-20QF 6880 3640 500 500 1600有覆土8 Z8-25QF 6880 3640 500 500 20009 Z9-30QF 6880 3640 500 500 240010 Z10-40QF 8280 3640 500 500 250011 Z11-50QF 9880 3640 500 500 2500有水、不行车、无覆土6 Z6-16S 7120 3380 600 850 16007 Z7-20S 7120 3880 600 850 16008 Z8-25S 7120 3880 600 850 20009 Z9-30S 7120 3880 600 850 240010 Z10-40S 8520 3880 600 850 250011 Z11-50S 10120 3880 600 850 2500有水、不行车、有覆土6 Z6-16SF 7120 3380 500 500 16007 Z7-20SF 7120 3880 500 500 16008 Z8-25SF 7120 3880 500 500 20009 Z9-30SF 7120 3880 500 500 240010 Z10-40SF 8520 3880 500 500 250011 Z11-50SF 10120 3880 500 500 2500有水、行车、无覆土6 Z6-16SQ 7120 3380 600 850 16007 Z7-20SQ 7120 3880 600 850 16008 Z8-25SQ 7120 3880 600 850 20009 Z9-30SQ 7120 3880 600 850 240010 Z10-40SQ 8520 3880 600 850 250011 Z11-50SQ 10120 3880 600 850 2500有水、行车、有覆土6 Z6-16SQF 7120 3380 500 500 16007 Z7-20SQF 7120 3880 500 500 16008 Z8-25SQF 7120 3880 500 500 20009 Z9-30SQF 7120 3880 500 500 240010 Z10-40SQF 8520 3880 500 500 250011 Z11-50SQF 10120 3880 500 500 2500无水、不行车、有覆土12 Z12-75F 13320 3880 500 500 280013 Z13-100F 14520 4380 500 500 2800无水、行车、有覆土12 Z12-75QF 13320 3880 500 500 280013 Z13-100QF 14520 4380 500 500 2800有水、不行车、有覆土12 Z12-75SF 13320 3880 500 500 280013 Z13-100SF 14520 4380 500 500 2800有水、行车、12 Z12-75SQF 13320 3880 500 500 280013 Z13-100SQF 14520 4380 500 500 2800有覆土无水、不行车、有覆土12a Z12a-75F 9960 6510 500 500 2800 13a Z13a-100F 11760 6510 500 500 2800无水、行车、有覆土12a Z12a-75QF 9960 6510 500 500 2800 13a Z13a-100QF 11760 6510 500 500 2800有水、不行车、有覆土12a Z12a-75SF 10200 6750 500 500 2800 13a Z13a-100SF 12000 6750 500 500 2800有水、行车、有覆土12a Z12a-75SQF 10200 6750 500 500 2800 13a Z13a-100SQF 12000 6750 500 500 2800看完以上信息是不是觉得这本书很好用，那就敬请关注更多关于《》的信息，我们会随时更新！By-。
砖砌化粪池施工方案详解
沈阳航空航天大学专家级教师公寓园区13#100m3砖混矩形化粪池施工方案一、工程概况该化粪池选用标准图集：（02S701 ）, 13 号砖砌化粪池，选用无地下水型，化粪池有效容积分别为：100 立方米。
二、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002 ;②、《混凝土结构工程施工质量验收规范》GB50204-2001 ;③、《砌体工程施工质量验收规范》GB50203-2002 ；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 ；三、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖T基坑土体护坡加固T基坑底部清槽T铺垫层下卵石或碎石层（需要时）T混凝土垫层T砌筑池壁红砖T化粪池顶盖及圈梁支模、绑筋、浇注混凝土T化粪池顶盖预制板制作T化粪池顶盖拆模T抹化粪池内壁、外壁防水砂浆，土方回填T化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：土方工程施工措施土方开挖采取机械开挖，由于地下水位和土质情况，开挖土体放坡系数选用 1 ：1.5 ，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，土方开挖至设计标高，基坑开挖完成后，随即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成（需要时），浇注混凝土垫层。
砌体工程施工措施①、砌筑砂浆采用水泥砂浆，中砂含泥量不大于3%。
所用砂浆要随用随拌，砂浆稠度为70--100MM, 并要在3-4 小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。
②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入120 秒适量的水，再按配比依次投入水泥、砂、水。
搅拌时间自投料完毕算起，不得小于钟。
③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM 以上，防止湿润不均或过湿现象。
④、砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用三一”砌砖法，杜绝缩口灰和板凳灰，水平灰缝的砂浆要饱满，饱满度不低于80% 竖向灰缝采用挤浆或加浆方法，不得出现透亮灰缝，水平灰缝厚度控制在10±2MM 。
砖砌化粪池、隔油池施工方案
砖砌化粪池、隔油池施工方案施工方案：砖砌化粪池和隔油池的施工方案如下。
化粪池HC1和HC2选用标准图集02S701-Z-13-100SF号和02S701-Z-10-40SF号砖砌化粪池，分别具有地下水型和有效容积100立方米和40立方米。
1#隔油池和2#隔油池分别选用图集01S519-ZG-3F和01S519-ZG-2F，无地下水。
编制依据包括《建筑地基基础工程施工质量验收规范》、《砌体工程施工质量验收规范》、《建筑给水排水及采暖工程施工质量验收规范》、《地下防水工程质量验收规范》和公司厂区室外管网设计图纸及选用标准图集规定等。
施工措施：根据本工程实际情况，确定施工工艺顺序如下。
化粪池基坑土方开挖，基坑土体护坡加固，基坑降水，基坑底部清槽，铺垫层下卵石或碎石层，混凝土垫层，砌筑池壁红砖，化粪池顶盖及圈梁支模、绑筋、浇注混凝土，化粪池顶盖预制板制作，化粪池顶盖拆模，抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青，作化粪池24H灌水实验，土方回填，化粪池预制顶盖安装。
施工方案：根据本工程特点各分项工程，确定如下施工方案。
化粪池及隔油池土方开挖概况：本工程化粪池2座，型号分别为Z-13-100SF和Z-10-40SF，隔油池2座，型号为2G-3F和2G-2F。
化粪池采用有地下水，顶面不过汽车，有覆土；隔油池采用无地下水，顶面不过汽车，有覆土。
土方开挖施工措施及方法：土方开挖采取机械大开挖，根据土质情况，开挖土体放坡系数选用1:0.5.化粪池Z-13-100SF（1#化粪池）开挖深度约5.7m，南开挖面在路边，需利用钢管、木板进行支撑。
化粪池Z-10-40SF（2#化粪池）开挖深度约4.9m（局部5.7m），开挖面北、西两面临地下室砼墙体，不用考虑放坡，东边和南边具备放坡条件。
土方开挖注意事项包括为防止遇雨季天气，基础开挖完成后，立即清理基槽将化粪池底板完成。
基础开挖完成后，要进行人工休整边坡，以确保施工的安全。
砖砌化粪池施工方案
铝合金窗施工方案工程名称：科技创业园食堂铝合金窗改造编制人：吕家云审核人：朱仁军扬州宏林建筑安装工程有限公司编制时间：2014年5月3日砖砌化粪池施工方案1、工程概况该化粪池选用标准图集：（02S701）,11、4号砖砌化粪池，选用有地下水型，化粪池有效容积分别为：50、9立方米。
2、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002；②、《混凝土结构工程施工质量验收规范》GB50204-2001；③、《砌体工程施工质量验收规范》GB50203-2002；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；3、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑底部清槽→铺垫层下卵石或碎石层（需要时）→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：（1）、土方工程施工措施土方开挖采取机械大开挖，由于地下水位和土质情况，开挖土体放坡系数选用1：，土方开挖过程中，严禁在基坑四周堆土，开挖土方全部外运，土方开挖至设计标高，基坑开挖完成后，立即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成（需要时），浇注混凝土垫层。
砌体工程施工措施①、砌筑砂浆采用水泥砂浆，中砂含泥量不大于3%。
所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。
②、砂浆拌和采用重量比，配料误差在±2%以内，用搅拌机拌和，先在搅拌机内注入适量的水，再按配比依次投入水泥、砂、水。
搅拌时间自投料完毕算起，不得小于120秒钟。
③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上，防止湿润不均或过湿现象。
室外管网工程砖砌化粪池施工方案
室外管网工程砖砌化粪池施工方案一、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002；②、《混凝土结构工程施工质量验收规范》GB50204-2001；③、《砌体工程施工质量验收规范》GB50203-2002；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；⑤、《地下防水工程质量验收规范》GB50208-2002；⑥、设计图纸及选用标准图集规定等；二、施工措施根据地质勘察报告得知，地下水位埋深较浅，而且按所选化粪池结构尺寸计算挖土深度，土层分布情况中包含粉质粘土层、粗砂层。
结合工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑降水→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。
根据本工程特点各分项工程确定如下施工方案：（1）土方工程施工措施土方开挖采取机械配合人工开挖，严禁在基坑四周堆土，开挖土方全部外运，开挖至设计标高后，于基坑一角设置集水坑，基坑四周设置集水道，将地下水汇集到集水坑内，设一台DN100泥浆泵昼夜抽水，专人看护。
为防止遇雨季天气，基坑开挖完成后，立即清理基槽，验槽完毕后，立即将垫层底部卵石或碎石层施工完成，浇注混凝土垫层。
土方开挖过程中，设专人监控周围土体，发现沉降严重、滑坡、坍塌等现象及时通知槽底施工人员离开坑底，待险情排除后再行施工。
（2）砌体工程施工措施①砌筑砂浆中砂含泥量不大于3%。
所用砂浆要随用随拌，砂浆稠度为70--100MM,并要在3-4小时内用完，砂浆所用砂、水泥变动时，要及时调整配比。
②砂浆拌和采用重量比，配料误差在±2%以内。
③、砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15MM以上，防止湿润不均或过湿现象。
砖砌化粪池施工方案doc[1]
![砖砌化粪池施工方案doc[1]](https://img.taocdn.com/s3/m/02c149b5b4daa58da1114a79.png)

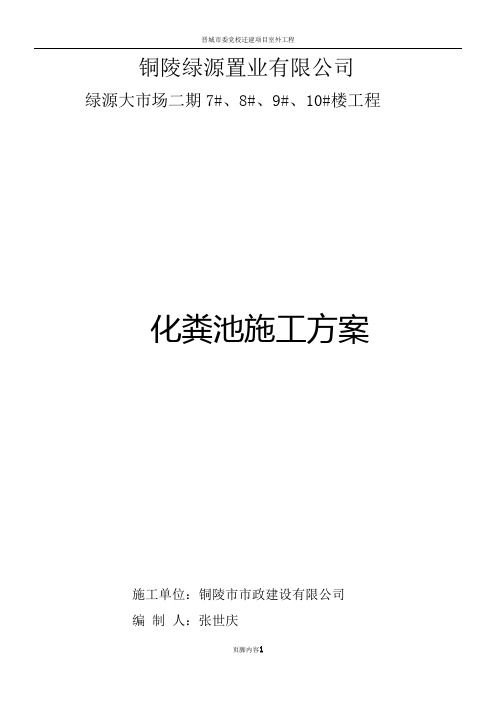

铜陵绿源置业有限公司绿源大市场二期7#、8#、9#、10#楼工程化粪池施工方案施工单位：铜陵市市政建设有限公司编制人：张世庆编制日期：二〇一二年四月十六日A2：施工组织设计（方案）报审表工程名称：绿源大市场二期7#、8#、9#、10#楼工程编号：施工方案审批表化粪池施工方案一、工程概况绿源大市场二期7、8、9、10#楼室外工程化粪池选用02J701标准图集，10#楼北侧处为13号砖砌化粪池，选用有地下水型，化粪池有效容积：90立方米；7#、8#楼间处设计15号砖砌化粪池，根据甲方联系单要求，参照13号砖砌化粪池施工，选用有地下水型，化粪池有效容积：125立方米；排水管道选用d300～d500混凝土管道，抹带接口。
二、编制依据1、《建筑地基基础工程施工质量验收规范》GB50202-2002；2、《混凝土结构工程施工质量验收规范》GB50204-2001；3、《砌体工程施工质量验收规范》GB50203-2002；4、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；5、《地下防水工程质量验收规范》GB50208-2002；6、铜陵绿源置业有限公司厂区室外管网设计图纸、联系单及选用《02S701标准图集》规定等；三、砖砌化粪池施工工艺流程砖砌化粪池施工工艺流程如下：1、前期准备：首先提交砼浇筑计划、钢筋抽检送样确定所用钢筋满足要求。
2、钢筋砼底板浇筑前，应当检查土质是否与设计资料相符。
3、砼垫层浇筑完后1—2天（应视施工时的温度而定），在垫层面测定底板中心，根据设计尺寸进行放线，放出墙体定位轴线及操作控制线。
4、在浇筑混凝土前，应详细检查钢筋的直径、间距、位置、搭接长度、上下层钢筋的间距、保护层及预埋件的位置和数量，均应与标准图一致。
砼应一次性浇筑完毕，不留施工缝。
砼浇筑后，其强度未达到1.2/m2时禁止振动，不得在底板上搭设脚手架、安装模板和搬运工具，并做好砼的养护工作。
5、化粪池四周回填时，应严格按规范和设计要求进行回填，严禁用机械将土直接推入坑内一次性填至化粪池，化粪池进、出口应用连砂石回填，并在进、出口预留管道施工时增加10cm厚的砼带基，确保施工质量。
室外砖砌化粪池施工方案_secret
公司室外管网工程５号、４A号砖砌化粪池施工方案按国标图集02Ｓ701砖砌化粪池：4号L=53８0,B=3640,H＝1８０0,无覆土时h＝85０~１100,有覆土时h=12０0～２500按国标图集03Ｓ70２混凝土化粪池：4号L＝4８00,B＝2100,Ｈ=１850,无覆土时h=8５0~110０，有覆土时ｈ＝120０~2500Ｌ为外侧长边,B为外侧短边,H为池底至进水管中高度,h为进水管中到地面高度.行车和不行车，外部尺寸相同，结构有差别标准化粪池1#的规格尺寸：长2．３5m、寛０.75m、有效水深１.40m、有效容积２.0m３。
ﻫ一般设计根据工程实际情况,依据每人每日设计污水量、污水在池内的停留时间、化粪池的清掏周期等不同工况来确定实际服务人数，可参见02Ｓ7０１《砖砌化粪池》03S７02《钢筋混凝土化粪池》标准设计图１、工程概况厂区位于开发区厂区总用地面积：2５5５７平方米,排水管道选用DN200—DN4０0混凝土管道，抹带接口。
化粪池HC1选用标准图集:98S7—138～1５1-5号砖砌化粪池，选用有地下水型，化粪池有效容积：３0立方米；化粪池HＣ2选用标准图集：９8Ｓ7—121～1３７-4A号砖砌化粪池;有地下水型，有效容积：２0立方米。
２、编制依据①、《建筑地基基础工程施工质量验收规范》GB50２02-2002；②、《混凝土结构工程施工质量验收规范》ＧＢ5020４-2001;③、《砌体工程施工质量验收规范》GB50203-200２;④、《建筑给水排水及采暖工程施工质量验收规范》GＢ５024２－2０02;⑤、《地下防水工程质量验收规范》GB5０208-200２；⑥、公司厂区室外管网设计图纸及选用标准图集规定等;3、施工措施根据公司厂区地质勘察报告得知,厂区地下水位埋深较浅，而且按所选化砖砌化粪池施工方案本工程实际情况,确定工程施工工艺顺序如下:化粪池基坑土方开挖→基坑土体护坡加固→基坑降水→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆,化粪池外壁涂热沥青→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。
室外砖砌化粪池施工方案_secret
公司室外管网工程5号、4A号砖砌化粪池施工方案按国标图集02S701砖砌化粪池:4号L=5380,B=3640,H=1800,无覆土时h=850~1100,有覆土时h=1200~2500按国标图集03S702混凝土化粪池:4号L=4800,B=2100,H=1850,无覆土时h=850~1100,有覆土时h=1200~2500L为外侧长边,B为外侧短边,H为池底至进水管中高度,h为进水管中到地面高度.行车和不行车,外部尺寸相同,结构有差别标准化粪池1＃的规格尺寸：长2.35m、寛0.75m、有效水深1.40m、有效容积2.0m3。
一般设计根据工程实际情况，依据每人每日设计污水量、污水在池内的停留时间、化粪池的清掏周期等不同工况来确定实际服务人数，可参见02S701《砖砌化粪池》03S702《钢筋混凝土化粪池》标准设计图1、工程概况厂区位于开发区厂区总用地面积：25557平方米，排水管道选用DN200—DN400混凝土管道，抹带接口。
化粪池HC1选用标准图集：98S7—138~151-5号砖砌化粪池，选用有地下水型，化粪池有效容积：30立方米；化粪池HC2选用标准图集：98S7—121~137-4A号砖砌化粪池；有地下水型，有效容积：20立方米。
2、编制依据①、《建筑地基基础工程施工质量验收规范》GB50202-2002；②、《混凝土结构工程施工质量验收规范》GB50204-2001；③、《砌体工程施工质量验收规范》GB50203-2002；④、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；⑤、《地下防水工程质量验收规范》GB50208-2002；⑥、公司厂区室外管网设计图纸及选用标准图集规定等；3、施工措施根据公司厂区地质勘察报告得知，厂区地下水位埋深较浅，而且按所选化粪池结构尺寸计算挖土深度，土层分布情况中包含粉质粘土层、粗砂层。
结合本工程实际情况,确定工程施工工艺顺序如下：化粪池基坑土方开挖→基坑土体护坡加固→基坑降水→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，化粪池外壁涂热沥青→作化粪池24H灌水实验→土方回填→化粪池预制顶盖安装。
砖砌化粪池施工方案
砖砌化粪池施工方案一、工程概况本工程共计8个化粪池，该化粪池选用标准图集（02S701）12号砖砌化粪池，选用有地下水型。
结合本地区地下水位较高的情况之下，化粪池采用轻型井点降水方案。
二、施工措施结合本工程实际情况,确定工程施工工艺顺序如下：化粪池周围井点降水→基坑土方开挖→基坑土体加固→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖及圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池内壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。
（一）井点降水1、设备的选择：（1）井点管：用直径DN50的PVC管，长6m，下端为1.5m长的滤管。
（2）连接管：胶皮管与井点管和总管连接，塑料薄膜或胶泥裹住接头以防漏气。
（3）集水总管：用直径75mm的塑料管分节连接，每隔1.5m设一个连接井点管的接头。
（4）选用6台真空泵。
（5）冲孔设备：选用高压式离心泵。
2、井点施工工艺流程放线定位→铺设总管→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→用弯联管将井点管与总管接通→安装抽水设备与总管连通→安装集水箱和排水管→开动真空泵排气、再开动离心水泵抽水、测量观测井中地下水位变化。
3、施工工艺（1）按确定的井点布置形状，放出基线用挖掘机开挖沟槽。
（2）用冲孔设备冲井点管孔。
（3）埋设井点管，回填粗砂滤层。
（4）敷设集水总管。
（5）连接抽水设备，进行试抽。
（6）检查是否有死管。
（7）用机械拔除井点管。
4、施工技术措施及质量保证措施（1）、为确保场地内的大气降水不回灌到地表以下，在开始井点降水施工前，合理安排好场内地表水的排水沟槽。
（2）冲孔时，冲孔孔径不得大于300mm，冲孔深度按施工方案比滤管低0.5m，且垂直水平管，井点管管距为１.５m，冲孔冲到底标高后，再将冲水管上提1.0m，再冲一遍后成孔（扩大井点滤层用）。
（3）井点降水设备进场，在埋设井点管之前，必须逐根检查井点管及集水总管，发现损坏，立即更换，保证滤网完整无缺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1#2#3#4A#4B#5#6#7#8#9#10#
外径长 m4.8305.1305.2606.1106.2806.2807.8809.4809.48011.48011.480
外径宽 m1.4901.7402.2403.2403.2403.2403.2403.2404.3404.3404.340
进水管底至底
板顶高H m
1.5001.7002.2001.8001.8002.7002.7002.7002.2002.4002.900
井圈顶至进水
管底高 m
c15砼垫层 m30.8501.0341.3322.1712.2292.2292.7803.3304.3955.3035.303
DB C30 m31.7002.0702.6605.4306.6906.6908.3409.99015.38018.56018.560
φ14 kg114.33093.910557.810944.370944.370
φ1265.150204.600423.190432.190537.030553.690614.400378.250378.250
φ10119.400142.750146.010170.60056.96056.96070.91084.960138.500138.500
现浇DN10筋t0.1230.1470.1500.1760.0590.0590.0730.0880.0000.1430.143
现浇DN20筋t0.0000.0000.0670.3280.4360.4450.5530.6671.2071.3621.362
DQL C30 M31.1401.2301.3801.8902.1802.1802.4302.6903.0903.5103.510
φ14 kg191.350191.350214.540237.730264.310293.300293.300
φ1286.56093.310101.800125.070
φ6.524.87427.26229.77838.39442.83042.83048.73054.64162.02769.41369.413
现浇DN10筋t0.0260.0280.0310.0400.0440.0440.0500.0560.0640.0710.071
现浇DN20筋t0.0890.0960.1050.1290.1970.1970.2210.2450.2720.3020.302
ZQL C30 M31.0301.1301.2501.5901.6201.6201.9202.2202.9003.3503.350
φ22 kg509.430
05S7 砖砌化粪池 (无地下水)
φ20287.680420.010
φ16 kg104.430166.380169.410169.410
φ14 kg45.520113.870157.720157.720100.96065.110166.030
φ1280.77086.63059.89029.890
φ1090.820123.400132.400
φ8 kg50.88069.130
φ6.520.69522.74424.58133.17338.85038.85010.16010.16013.60213.60213.602
现浇DN10筋t0.0210.0230.0250.0340.0400.0400.0630.1040.0850.1410.150
现浇DN20筋t0.0830.0890.1090.1480.1620.1620.2120.3630.3420.6070.699
YB C30砼 m30.3580.4950.8581.4660.9800.9801.3922.2283.4365.2705.270
预制DN10筋t0.0240.0320.0300.0910.0760.0760.1060.0850.0630.0760.076
预制DN20筋t0.0190.0200.0630.0000.0000.0000.0000.0740.2070.2400.240
预制DN10筋t0.0240.0150.0300.0440.0760.0760.0670.0850.0630.0760.076
预制DN20筋t0.0190.0450.0630.0680.0000.0000.0560.0730.2060.2740.274
XL-10 XL-10p
C30砼 m3
0.1120.1500.2260.8681.1321.1321.3181.5021.9462.4182.418
现浇DN10筋 t0.0080.0090.0110.0400.0370.0370.0410.0460.0560.0720.072
现浇DN20筋 t0.0070.0110.0170.0520.0830.0830.1100.1260.1040.1200.120
现浇DN20筋以
外 t
0.1120.1270.127
XB-10 XB-10P
C30砼 m3
0.0170.0380.0800.2230.2730.2730.3400.4080.5000.5840.584
用于汽-10级重车
用于汽-15级重车
现浇DN10筋 t0.0010.0030.0090.0240.0290.0290.0360.0440.0520.0590.059
现浇DN20筋 t0.0060.0090.0090.0170.0260.0260.0260.0260.0260.0260.026
井圈C30砼 m30.1770.1770.1770.1770.2660.2660.2660.2660.2660.2660.266
现浇DN10筋 KG10.56810.56810.56810.56815.85215.85215.85215.85215.85215.85215.852
砌砖 M33.5775.2679.0789.65710.54118.05421.05624.04821.45427.04933.960
内抹防水砂浆
m2
17.94123.28134.43140.68149.68271.82281.42291.02292.022110.342131.142
底抹防水砂浆
m2
2.8884.1506.22512.50012.00012.00016.00020.00028.80036.00036.000
墙脚手架 m223.32828.97740.97446.95152.18372.48783.43194.91098.414118.286136.966
抹灰脚手架 m217.94123.28134.43140.68149.68271.82281.42291.02292.022110.342131.142
底板满堂架子
m2
4.2505.1706.66110.85311.14611.14613.89816.65021.97426.51426.514
外勾缝M223.32828.97740.97446.95152.18372.48783.43194.91098.414118.286136.966
总高 m1.8002.0002.5002.1002.1003.0003.0003.0002.6502.8503.350
底长 m5.6305.9306.0606.9107.0807.0808.68010.28010.28012.28012.280
底宽 m2.2902.5403.0404.0404.0404.0404.0404.0405.1405.1405.140
底面积 m212.89315.06218.42227.91628.60328.60335.06741.53152.83963.11963.119
放坡系数0.6700.6700.6700.6700.6700.6700.6700.6700.6700.6700.670
顶长 m8.0428.6109.4109.7249.89411.10012.70014.30013.83116.09916.769
顶宽 m4.7025.2206.3906.8546.8548.0608.0608.0608.6918.9599.629
顶面积 m237.81344.94460.13066.64867.81389.466102.362115.258120.205144.231161.469
挖坑M343.67257.35093.19696.38998.321168.656197.342225.976223.255287.625363.522
回填M326.38634.40457.41643.92342.85494.876105.188114.42892.975120.291171.276
井盖2.0002.0002.0002.0003.0003.0003.0003.0003.0003.0003.000
进出水三通6.0006.0006.0006.0006.0006.0006.0006.0006.0006.0006.000
钢套管6.0006.0006.0006.0006.0006.0006.0006.0006.0006.0006.000
垂直运输（外
面积）
