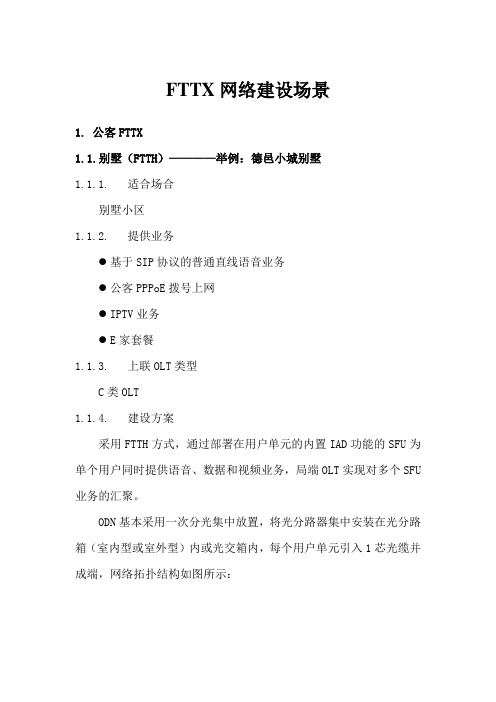

FTTX网络建设场景1.公客FTTX1.1.别墅（FTTH）————举例：德邑小城别墅1.1.1.适合场合别墅小区1.1.2.提供业务●基于SIP协议的普通直线语音业务●公客PPPoE拨号上网●IPTV业务●E家套餐1.1.3.上联OLT类型C类OLT1.1.4.建设方案采用FTTH方式，通过部署在用户单元的内置IAD功能的SFU为单个用户同时提供语音、数据和视频业务，局端OLT实现对多个SFU 业务的汇聚。
ODN基本采用一次分光集中放置，将光分路器集中安装在光分路箱（室内型或室外型）内或光交箱内，每个用户单元引入1芯光缆并成端，网络拓扑结构如图所示：IPTV公客PPPoE 拨号语音IPTV语音IPTV语音IPTV语音公客PPPoE 拨号公客PPPoE 拨号公客PPPoE 拨号1.2.公寓楼（FTTH ）——举例：浦东德平路小区 1.2.1.适合场合公寓楼 1.2.2.提供业务● 基于SIP 协议的普通直线语音业务 ● 公客PPPoE 拨号上网 ● IPTV 业务 ● E 家套餐 1.2.3.上联OLT 类型C 类OLT 1.2.4.建设方案采用FTTH 方式，通过部署在用户单元的内置IAD 功能的SFU 为单个用户同时提供语音、数据和视频业务，局端OLT 实现对多个SFU业务的汇聚。
ODN 基本采用一次分光分散放置，将光分路器安装在不同楼或楼层的楼道或垂直竖井的光分路箱（室内型）或无跳接光交箱内，每个用户单元引入1芯皮线光缆但不成端，网络拓扑结构如图所示：IPTV公客PPPoE 拨号语音IPTV语音IPTV语音IPTV语音公客PPPoE 拨号公客PPPoE 拨号公客PPPoE 拨号1.3.公客小区（PON+LAN+POS ）——举例：九久青年城 1.3.1.适合场合五类线接入距离小于100米，楼层楼道或垂直竖井内具备条件安装楼道机箱，市电引入条件良好。
1.3.2.提供业务● 基于H.248协议的普通直线语音业务 ● 公客PPPoE 拨号上网 ● IPTV 业务● 商客PPPoE 拨号上网 ● E 家套餐1.3.3.上联OLT类型A类OLT1.3.4.建设方案采用PON+LAN+POTS方式，通过在楼道部署支持FE端口和语音端口的LAN MDU（F820 16口/F822 24口，每台保留1个口）为多个用户提供语音、数据和视频业务，局端OLT实现对多个远端LAN MDU业务的汇聚。

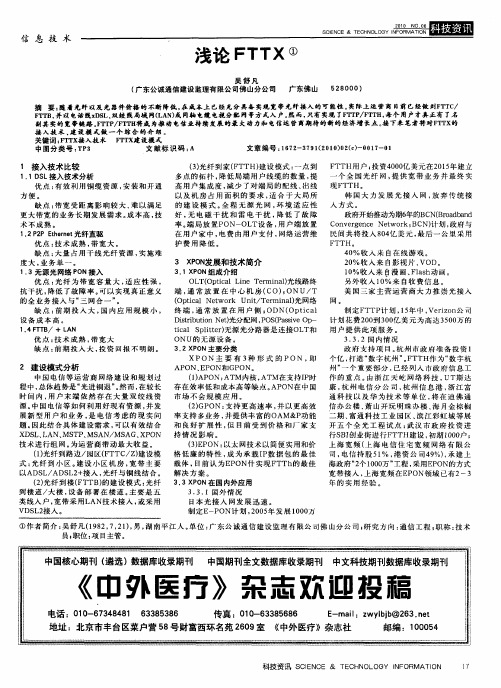

浅论FTTX
ＯＮＵ的 无 源 设 备 。 ３． ． ３ ２国 内情 况 ３． Ｐ Ｎ主要 分类 ２Ｘ Ｏ 政府支持项 目。 州市政府准备投资１ 杭 ＸＰＯＮ 主 要 有 ３种 形 式 的 ＰＯＮ ， 即 个亿 ， 造 “ 字 杭 州 ” ＦＴＴＨ作 为 “ 字杭 打 数 。 数 ２ 建设模式分析 ＡＰ ＯＮ 、 ＯＮ￣ ＧＰ ＥＰ Ｉ ０Ｎ。 州” 个重要部分 ， 一 已经 列 入 市 政 府信 息工 （） Ｏ Ａ Ｍ内 核 ， Ｍ在 支持Ｉ 时 作 的 重 点 。 １ ＡＰ Ｎ： Ｔ ＡＴ Ｐ 中 国 电信 等 运 营 商 网络 建 设和 规 划 过 由浙 江 天 屹 网 络 科 技 ， 斯 达 ｕＴ 程 中 ， 体趋 势 是 “ 进铜 退 ” 然 而 ， 较长 存在 效 率 低和 成 本 高等 缺 点 。 ＯＮ 中国 康 ， 州 电 信 分 公 司 ， 帅ｌ 息 港 ， 江 富 总 光 。 在 ＡＰ 在 杭 杭 信 浙 时 间 内 ， 户末 端 依 然 存 在 大 量 双 绞 线 资 市 场 不 会 规 模 应 用 。 用 通 科 技 以 及 华 为 技 术 等 单 位 ， 在 迪 佛 通 将 源 中 国 电信 等 如 何利 用好 现 有 资 源 ， 发 并 （） ＯＮ： 持更 高速 率 ， 以 更 高 效 信 办 公 楼 、 山开 玩 明珠 办 楼 、 月金 棕 榈 ２ＧＰ 支 并 萧 海 展 新 型 用 户 和 业 务 ， 电信 考 虑 的 现 实 问 是 率 支持 多 业 务 ， 提供 丰 富 的０Ａ ＆ 功 能 二 期 、 通科 技 工业 园 区 、 江彩 虹 城 等 展 并 Ｍ Ｐ 富 滨 题。 因此 结 合 具 体 建 设需 求 ， 以 有 效结 合 和 良好 扩 展 性 ， 目前 受 到价 格 和 厂 家 支 开 五 个 全 光 工 程 试 点 ； 汉 市 政 府 投 资 进 可 但 武 ＸＤＳ Ｌ Ｌ、 ＡＮ、 Ｓ Ｐ、 ＡＮ／ Ｓ Ｍ Ｔ ＭＳ Ｍ ＡＧ、 ＯＮ 持 情 况 影 响 。 ＸＰ 行Ｓ Ｉ Ｂ 创业 街进 行 Ｆ ＴＨ建设 ， 期 １ ０ 户 ； Ｔ 初 ００ 技 术进 行 组 网 。 运 营 商 带 动 最 大收 益 。 为 （ ） Ｐ Ｎ： ３ Ｅ ０ 以太 网技 术 以 简便 实 用 和价 上 海 宽 频 （ 海 电信 住 宅 宽 频 网 络 有 限 公 上 （） １光纤 到路 边 ／ 园区（ Ｔ ／ ） Ｆ ＴＣ Ｚ 建设 模 格 低 廉 的 特 性 ， 为 承 载 Ｉ 数 据 包 的 最 佳 司 ， 信 持 股 ５ ％ ， 资 公 司４ ％） 承 建 上 成 Ｐ 电 １ 港 ９ ， 式 ： 纤 到 小 区 。 设 小 区机 房 ， 带 主 要 载 体 ， 光 建 宽 目前 认 为 Ｅ ０ Ｐ Ｎ什 实现 Ｆ Ｔｈ Ｔ 的最 佳 海政 府 “ 个 ｌ ０ 万 ” ２ ０ ０ 工程 ， 用Ｅ Ｏ 采 Ｐ Ｎ的方 式 以ＡＤ Ｌ ＡＤ Ｌ ＋ ｓ ／ ｓ ２ 接入 ， 光纤 与 铜 线结 合 。 解决 方案 。 宽带 接 入 ， 海 宽 频在 Ｅ ＯＮ领域 已有２ 上 Ｐ ～３ （ ） 纤 到 楼（ Ｔ ） 建 设 模式 ： 纤 ３ ３Ｘ Ｏ ２光 Ｆ ＴＢ 的 光 ． Ｐ Ｎ在 国 内外 应用 年的实用 经验。 到楼 道 ／大 楼 ， 备 部 署 在 楼 道 。 要 是 五 设 主 ３ ３． ． １国外 情 况 类 线 入 户 ， 带采 用 Ｌ Ｎ技 术 接 入 ， 采 用 宽 Ａ 或 日本 光 接 入 网发 展 迅 速 。 ＶＤＳ ２ 入 。 Ｌ接 制 定 Ｅ Ｐ Ｎ计 划 ， ０ ５ 发 展 １ ０ 万 — Ｏ ２０年 ００ 优 点 ： 术 成 熟 ， 宽 大 技 带 缺 点 ： 期 投 入 大 ， 资 回报 不 明 朗 。 前 投
FTTx 光纤接入网络工程课件：FTTx的概念、分类及应用场景
FTTx的概念、分类及应用场景
于光网络单元ONU在用户端不同，因此x代表不同变体，可以是光纤到楼内、光纤到光节点(FTTN)、光纤到路边 、光纤到楼层(FTTF)、光纤到户、光纤到办公室(FTTO)等，如图3-1所示。FTTx将用户从电的时代转入一个全新 的光的时代。表3-1是几种常用的F PON除了树型和总线型网络拓扑外，还可以构成环型拓扑，如图3-5所示。
FTTx的概念、分类及应用场景
3.3 基于企业用户的应用
FTTx的概念、分类及应用场景
企业用户一般集中于写字楼或者工业园区，用户分布较散，宽带需求相对较高，业务需求多样化，除语音和 互联网业务外，还有专线和视频会议等需求。针对企业用户，一般采用FTTN或FTTB的接入方式。FTTN接入方 式前期引入光纤资源到写字楼内，在楼内安装分纤箱成端光缆，光缆到光节点。等后期有客户需求，再从楼内的 分纤箱拉皮线光缆到用户所在处并安装ONU。FTTB接入方式是光缆到楼，ONU安装在公共的楼道ONU综合箱 内，从ONU综合箱内布放五类线或双绞线到用户所在处，可以采用FTTB+LAN，如图3-6所示。
FTTx的概念、分类及应用场景 PON网络拓扑有以下三种。 1. 树型网络结构 树型网络结构是FTTx PON的一种典型结构，如图3-3所示。
2. 总线型网络结构 总线型网络结构不属于PON国际标准中定义的网络拓扑类型，它是根据实际网络需求而衍生出的网络结构 ，其结构示意图如图3-4所示。
FTTx的概念、分类及应用场景
本章学习目的和要求 ● 熟悉FTTx的概念和分类 ● 熟悉FTTx的网络拓扑 ● 熟悉FTTx场景应用
FTTx的概念、分类及应用场景
3.1 FTTx的概念及分类
FTTx的概念、分类及应用场景
FTTx光进铜退组网探究
FTTx光进铜退组网探究打开文本图片集摘要：随着DSL技术的不断发展，用户带宽需求的不断增加，光进铜退已经成为一种必然的趋势，电信运营商为满足网络发展的需要，把光技术和DSL技术结合起来，以后很长的一段时间内，光技术和DSL技术应该是相辅相成、共同发展。
通过分析研究某PON技术和FTT某技术的主要特性，探讨FTT某网络建设思路。
关键词：某PON；FTT某；组网1某PON在光进铜退中的应用形态分析1.1某PON是当前最适合“FTT某光进铜退”的DSL技术在组网方面，某PON采用点到多点光纤组网，大量节省了主干光纤；拥有多种保护模式，使线路保护灵活；接入与承载一体化，简化网络层次。
在运维方面，某PON采用无源技术有效的减少了故障点；较为完善的管理机制，利于管理维护；即插即用的功能更方便业务的开通。
在投资方面，某PON采用合适的组网模式，比传统的建网模式更节省建网成本，同样也节省了主干电缆和机房的投资。
在业务方面，能够同时为用户提供语音、数据、视频（IPTV、CATV）和专线业务的综合接入业务，使用户享用更高的带宽，更好的业务质量。
1.2某PON几种典型的应用模式FTTB：光纤到楼宇，FTT某最主要的应用模式，新建的住宅楼、商用楼宇大多可采用此模式；只需ONU放置于楼宇内部，无需专用设备间。
FTTN/C：光纤到交接箱，在不具备FTTB应用条件的情况下，可选择此种应用模式。
FTTV：光纤到乡村，应用在农村地区，根据农村现有光纤光缆资源情况，可分为光纤到行政村和光纤到自然村两种，一步到位实现数据和话音综合接入。
FTTH：光纤到户，投资成本较高，可运用于高端住宅区。
FTTB又可分为某PON+LAN和某PON+DSL两种应用模式：1）某PON+LAN：主要应用于新建小区，该模式节省纤芯和上行数据端口资源，建网成本也比FTTH模式低，能够满足用户高带宽业务接入要求。
末端采用普通五类网线，铜线接入距离约100米，ONU设备放在楼内。
FTTx技术应用初探
FTTx技术应用初探一、FTTx技术概述随着科技的不断发展，推动了我国通信网络的发展，我国的网络建设已进入到大提速阶段，各大网络运营商纷纷在各大城市打出光纤入户、宽带提速的口号。
FTTx光纤接入成为了现目前主流的最后一公里光纤接入形式。
FTTx技术根据不同的用户接入对象可以分为以下几类：①TFFC技术。
FTTC即是光纤到路边，是现目前我国网络运营商主要的服务形式，通过光纤将网络信号传输到路边配线箱内，通过配线箱来分拨和分配网络信号，同时将ONU设备放在距离用户最近小区的机箱内，利用ONU输出的同轴电缆传输网络信号，再经过光纤变换为最终的入户信号。
②FTTB技术。
FTTB即是光纤入樓，通过将光纤信号接入到公寓大厦或办公大楼的总配线箱内来实现光纤接入，在公寓大厦会或办公大楼内部采用同轴电缆、双绞线或者是光缆实现信号的分拨输入，来实现高速数据的应用。
③FTTH技术。
FTTH技术即是光纤入户，是现目前所有FTTx技术的最终目的。
其实现方式是利用光纤来对网络运营商的网络信号进程传输，并直接将网络信号传输到用户的室内光纤交换机上，提高用户数据的传输速率，以满足用户宽带业务的需求。
现目前，我国大多数FTTx技术在实际的应用过程中，并非单纯采用FTTx技术，而是将FTTx技术与传统的网络接入形式有机结合，形成不同的FTTx 技术建设模式。
如现目前的FTTC模式便是在光纤中引入网络信号，同时将其传输到路边的配线箱内，并采用传统的xDSL模式将配线箱内的网络信号传输给用户，这便是现目前应用较为广泛发的FTTC+xDSL模式，最终实现光纤入户。
二、FTTx技术的工程应用分析（一）FTTC+xDSL建设模式的网络部署FTTC+xDSL模式有着光纤需求量较少、光纤部署简单的优势，能够对现有铜缆的分断资源进行充分利用，工程的实施也相对简单，是现目前传统运营商的主流的提高带宽的宽带接入方式。
FTTC+xDSL技术是现目前FTTx技术中应用最广泛的建设模式，同时也是宽带接入设备下移的第一步。
FTTX工程建设与工程管理研究
FTTX工程建设与工程管理研究作者：蔡凤福来源：《建筑工程技术与设计》2014年第02期【摘要】FTTX自出现就成为业内研究热点，它是实现“宽带中国”目标的最好方法和途径。
本文从FTTX工程建设说起，探讨其网络服务中的典型产品以及精细化建设，并阐述该工程的工程管理内容和注意要点。
【关键词】FTTX工程；工程管理；典型产品；精细化设计FTTX，光纤接入，来源于英语的Fiber-to-the-x，其中的X表示光纤接入点，一般可以分成以下几种接入方式，也就是：光纤到户、光纤到驻地、光纤到路边/小区、光纤到节点、光纤到办公室和光纤到服务区。
在近十几年的探索中，FTTX技术不断革新和发展，接入方式不断进步，FTTX也进入到工程建设阶段，它是实现全面信息化、宽带网络的重要方法和手段。
从2012年起，我国运营商就纷纷加快FTTX工程建设步伐，如何实现精细化建设则是全国运营商建设的关注重点。
1 网络服务中的典型产品1.1 引入光缆引入光缆用于连接用户和网络接入点，是一种皮线光缆，具有短距离高效传输的优点，价格低廉、质量轻，是FTTX工程建设中最常用的产品。
在FTTX工程建设中，设计出的引入光缆结构可以使得光纤具有分离的特点，同时还能使光纤的整体结构变得牢固稳靠。
FTTX技术的发展带来了引入光缆的发展，随着FTTX工程建设的深入，引入光缆也朝着轻量化、小型化、布线方便等方向发展。
1.2 光分路器光分路器是光纤链路中重要的无源器件之一，是具有多个输入端和输出端的光纤汇接器件。
目前市场上的光分路器主要有熔融拉锥型和平面波导型两种，两种光分路器各有优点，适用于不同的地方。
而从功率上来说，光分路器的功率一般表示为M×N，其中，M表示输入光纤路数，而N表示输出光纤路数。
在FTTX工程建设中，使用的光分路器功率中的M可以是1和2，而N可以是2、4、8、16、32、128等。
1.3 室内布线光缆室内布线光缆的作用是将室内的光信号从A地传送到B地，其特点是：抗拉性强、阻燃性好、结构简单、连接方便。
全业务宽带与FTTx
宽带业务应用国家工程实验室有限公司
我国手机上网数快速增长
现
我国网民规模
手机上网网民规模
网民上网设备
来源：CNNIC
宽带业务应用国家工程实验室有限公司
3G将我们带入移动宽带时代
3G 将极大提升用户的业务体验，推 动移动数据业务的发展 从全球看， 3G 渗透率大的地区，移 动互联网发展明显加快。 以视频为主导的数据业务量将成为 移动网络的主导流量
视频电话
音频/视频点播
宽带业务应用国家工程实验 游 室戏 有限公 司
TV上网
信息服务 （生活、教育、医疗等）
宽带2.0时代的特征及对接入新要求
Web1.0 → Web2.0
Web2.0不是单一的技术或业务，而是互联网的新理念与新文化，体现为用户由被 动使用互联网到主动创造互联网 具体形态：博客（BLOG）、RSS、Wiki、社会网络（SNS）、P2P、即时消息 （IM）等
ONT
OLT
时钟和 时间同步
接入网需要解决时钟传送和时间传送问题
宽带业务应用国家工程实验室有限公司
基站回传（Node B与RNC之间的Backhaul）
解决 Node B 与 RNC 之间的传输是 3G 网络建设的关键，实现固网和 3G 接 入网的共享是 FMC 的重要内容，也 是全业务运营商的必然选择 随着 HSPA 的引入，全 IP 化（ FE/GE 接口）是RAN的发展趋势。 对IP Backhaul的要求
4G IMT-Advanced
cdma2000 IS-95 WiMAX Release II SCDMA R5 SCDMA R3 WiMAX 802 .16d 2.4HGz WLAN <10kbps <200kbps 300 kbps-10Mbps 5.8HGz WLAN <100Mbps WiMAX 802.16e 802 .11n
FTTX
可以灵活支持不同的上联处理模式，从V5接口升级为软交换的过程中无需添 加硬件，用户端无需调整，真正实现平滑演进。 呼叫控制模块同时支持MGCP、H.248 、SIP、H.323等协议，可以灵活适应 各种环境下的软交换网络。
AN5000的软交换接口和众多主流厂家的MGC对接成功，开放性极好。
AN5000的电信级设计——虚拟ONU技术
虚拟ONU
大多数场合的FTTH需要提供包括语音、数据、视频等多种业务；在FTTB的应用场合， 不同用户需要不同的管理和控制策略 EPON系统的业务流识别、队列调度均依赖于LLID，以太网以及更高层的QoS参数无 法直接发挥作用 烽火AN5000系统可以基于业务流分配LLID，将一个物理ONU依照LLID的不同划分为 多个虚拟ONU，以此有力保障不同业务和不同用户的QoS。
RTT=(T3-T1)-(T2-T1)=T3-T2
EPON的增强特性
DBA——动态带宽分配
DBA的实现方式不在EPON规范内要求 DBA的两种实现机制
Report方式 Idle帧检测方式
DBA是由OLT全局控制的，不同于以太网的带宽争用机制 采用AES-128加密效果较好 采用churning方式较简单
FTTX技术交流
——同信设计院
烽火通信哈尔滨办事处 客户经理 魏伟 2007年10月
FTTH技术分类
FTTH是接入网中一类技术的总称，具体的选项很多。
点对多点光纤接入技术——PON的通用特性
点对点方式：需要2N个收发模块， 光纤总长度为N*(D1+D2)。
点对多点方式：需要N+1个收发模 块，光纤数量为(D1+N*D2)。
浅谈FTTX系统的组建
浅谈FTTX系统的组建作者：易旭国来源：《科技资讯》 2011年第19期易旭国(广东省电信规划设计院有限公司广东茂名 525000)摘要:本文介绍了GEPON设备、光缆、光分路器、光连接器、光交接设备、光缆接头盒等FTTX系统设备的特点、作用和性能指标,最后在此基础上阐述了FTTX光缆布线解决方案。
关键词:FTTX设备光缆布线构成中图分类号:TM7 文献标识码:A 文章编号:1672-3791(2011)07(a)-0005-02FTTX时代已经到来。
在当前新型业务日益丰富、带宽需求快速增长的趋势下,光纤接入(FTTX)是业界公认的接入网发展方向,拥有诸多无可比拟的技术优势。
其中,PON(无源光网络)技术以其树形拓扑结构可以大幅度节约线路成本、维护成本低廉、业务提供能力强大等优势成为FTTX的首选实现技术,其中EPON技术已经完全成熟,正在步入规模商用阶段。
具有海量带宽和多业务承载能力的EPON光纤接入技术必然取代传统铜线成为接入网技术的主流。
1 FTTX的相关介绍FTTX即光纤接入网是指接入网中传输媒介为光纤的接入网。
光纤接入网从技术上可分为两大类:有源光网络(AON,Active Optical Network)和无源光网络(PON,Passive Optical Network)。
有源光网络又可分为基于SDH的AON和基于PDH的AON;无源光网络可分为窄带PON和宽带PON。
由于光纤接入网使用的传输媒介是光纤,因此根据光纤深入用户群的程度,可将光纤接入网分为FTTC(光纤到路边)、FTTZ(光纤到小区)、FTTB(光纤到大楼)、FTTO(光纤到办公室)和FTTH(光纤到户),它们统称为FTTx。
FTTx不是具体的接入技术,而是光纤在接入网中的推进程度或使用策略。
2 FTTX系统的构成2.1 千兆无源光网络(GEP ON)设备2.1.1 光纤线路终端(OLT)设备(1)HTGD-E8120T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FTTx网络建设方法研究
摘要 以EPON技术为基础的FTTx网络，在建设时需考虑EPON系统建设的思路和
策略，同时，更应该着重考虑ODN网络的建设原则，这是FTTH真正走向规模化应
用的重要条件。
1、FTTx典型组网模式
根据光纤到用户的距离来分类，可分成光纤到交接箱（FTTCAb）、光纤到大楼/
路边（FTTB/C）、光纤到办公室（FTTO）及光纤到户（FTTH）等4种服务形态（组
网模式）。
不同的组网模式，直接影响ODN的建设、PON系统网元的设置等，应根据实际
需求，选择合适的组网模式。可分区域设置供各类客户、各种FTTx组网应用模式共
用的FTTx网络平台。
2、EPON系统建设方法研究
2.1 OLT的设置
原则上，将OLT设置在接入点／端局机房，覆盖其所辖服务区的所有FTTx网络
用户。
FTTx网络发展初期，网络规模较小，为便于维护管理，应将OLT分区域集中设
置，如设置在端局；当端局空间不足而不具备足够的装机条件时，或者管线资源紧张
时，应考虑将OLT下移至条件较好的接入点（可以是无线基站机房），但不宜新建O
LT专用机房。
在FTTx网络规模应用期，OLT宜分布设置在各接入点。
2.2 ONU的设置与供电
ONU应根据FTTx网络的应用模式、业务需求进行设置：
①对于FTTH应用，应尽量将ONU设置在用户家里，避免安装在门口或楼道内。
对普通公众客户，优选将ONU设置在用户终端智能盒内提供保护，尽量不采用桌面
式安装。
②对于FTTB/C/Cab应用，可选择将ONU设置在大楼楼道或竖井内机柜、室外
光交接箱等不同位置。
ONU原则上采用本地供电方式，尽量不采用远端供电方式。为保证断电时语音
业务的正常开展，可以根据需要提供ONU断电保护：
①对于FTTH应用，如开展语音业务，可根据需要配置电池模块提供断电保护。
②对于FTTB/C/Cab应用，可根据需要对提供语音接入或承载的ONU配置电池
模块提供断电保护。
③对于FTTO应用，可借用本地的供电防护系统。
④在物业方自建有供电防护系统（如监控、对讲等系统的供电）的楼宇，可考虑
与物业方协商借用其供电防护系统。
考虑到小灵通、手机的普及性，保证断电时家庭电话的正常使用已经不具有普遍
意义，可在开展FTTx网络应用时将提供ONU断电保护视为一项付费业务，通过各
种形式与用户分摊建设和维护费用。
2.3 系统保护倒换
PON系统一般不对公众用户提供保护倒换功能。对大客户、商业客户则应根据业
务性质提供相应的保护倒换功能。
2.4 FTTx设备选型
原则上FTTx网络设备应遵循相关企标的所有要求。应综合考虑设备功能、性能、
厂家技术开发及售后服务支持力度等因素进行选型。
3、光配线网（ODN）建设方法研究
3.1 ODN网络结构
ODN应以树型结构为主，从OLT至ONU一般可划分为馈线段、配线段和入户段
（对于FTTB/C模式，入户段可缺省），段落之间的光分支点为光分配点、光用户接
入点。配线段可以是2-4级配线，应在满足FTTx网络传输系统指标的前提下，按如
图1所示的框架结构进行ODN组网建设。
图1 ODN网络框架结构
在ODN组网时尽量采用一级分光方式；也可以采用二级分光方式；原则上不采
用三级及三级以上的分光方式。
3.2 光配线设施建设
ODN网络涉及的无源光配线设施主要有：
①局端配线设施：光配线架等。
②光分配点设施：光配线架、光交接箱、光分线盒、光分路器、光分歧接头盒等。
③光用户接入点设施：光分路器、光分线盒、光终端盒、光分歧接头盒等。
④用户端接设施：用户终端智能盒、光纤信息面板。
3.2.1 光分路器设置
典型的光分路器设置方式（分光方式）如图2所示：
图2 典型分光方式
①对于一级分光方式，光分路器可设置在OLT节点或光分支点的任一位置。应
在保证一定的端口使用率前提下，尽量将光分路器靠近ONU设置。
②对于二级分光方式，光分路器可设置在OLT节点或光分支点的任意两个位置。
为便于维护，应尽量将一级光分路器设置在OLT节点。
考虑到网络的演进，对EPON系统，ODN的总分路比应按1:32（或2:32）设置，
光分路器具体可使用端口数应结合带宽规划确定。
现阶段，应选择均匀分光的光分路器，以简化光通路损耗核算、便于工程实施。
建议1×4（2×4）以下光分路器选择1 310 nm、1 490 nm双波段的FBT分
路器；1×8以上光分路器选择PLC分路器。
3.2.2 其他配线设施设置
①光分线盒、光终端盒
当用户暂不开通光纤业务时，可使用具有光纤端接功能的光分线盒/终端盒，将
配线光缆端接在盒内，待用户申请业务时再将入户光缆连接到用户端。
对于有发展潜力的楼宇，在部署FTTx网络时，光分线盒、光终端盒尽量按满足
大楼内所有目标用户的接入需求进行配置，一次性部署到位。单个光分线盒、光终端
盒的容量以覆盖1-5层楼的目标用户为宜，并应考虑一定的端口冗余。
②用户终端智能盒、光纤信息面板
家用ONU尽量安装在用户终端智能盒内，入户光缆直接终结并端接在盒内以加
强对光缆接头的保护。对于实施FTTO的写字楼，或竞争需要的楼宇，可以设置光纤
信息面板进行入户光缆终端，需要开通业务时再通过铠装/加强尾纤跳至ONU。
③光纤配线架、光交接箱、光分歧接头盒等
建设方式与当前接入网一致。
3.3 光缆建设
3.3.1 光缆建设方式
室外环境下的光缆按照现行的相关规范进行建设；室内环境下的光缆分垂直和水
平两个层面建设。
垂直层面负责连接光分配点（光分线盒、光分路器等）与光用户接入点（光分线
盒、光终端盒、光分路器等），采用垂直布线用室内光缆建设：
①布放1条垂直布线用室内光缆，连接垂直层面所有的光分配点和用户接入点，
通过“掏纤”方式，形成光分配点与其所带用户接入点之间的光缆连接。
水平层面负责连接光用户接入点与ONU，可以采取两种建设方式：
②采用水平布线用室内光缆，分别在光用户接入点侧和用户侧成端。
③在施工条件具备时（入户暗埋管的直径大于25mm，暗埋管在墙里的弯曲半径
大于60mm；或者可以新放穿线管），也可以采用铠装尾纤／加强尾纤，直接完成O
NU至光用户接入点的连接。
两种建设方式，前者材料成本较低，后者在具备施工条件时，施工成本较低，但
铠装尾纤／加强尾纤长度要根据实际需要进行选择，不够灵活。
垂直层面光缆一般一次性部署到位；水平层面光缆应按需布放，在有竞争需要的
场合，可以适当超前布放。
3.3.2 光缆选型
用于FTTx网络的光缆应符合现行技术标准。
新建光缆全部采用G.652单模光缆。对于已建有多模光缆的驻地网，在满足FT
Tx网络传输系统指标的前提下，可以将单模光缆与多模光缆混合组网。
光缆型式建议如下：
①室外光缆型式应与当前已用光缆结构保持一致。
②室内垂直布线用光缆可采用YD/T 1258定义的各种结构的多芯光缆、光纤带
光缆，也可以采用符合标准的骨架槽式光纤带光缆（特别是对于高层楼宇推荐采用）。
③室内水平布线用光缆可采用YD/T 1258定义的GJFJV、GJFV、GJFJZY、GJFZ
Y、GJFJBV、GJFBV、GJFXV、GJFJBZY、GJFBZY、GJFXZY、GJXZY等型式的光缆，
也可以采用符合标准的悬挂式室内布线光缆（或“8”字形光缆）等，悬挂式室内布
线光缆易于施工，推荐采用。
为便于统一维护管理，在相同场合应尽量使用相同结构的光缆。
3.3.3 光缆连接与光缆成端
光缆连接可以采用两种方式：固定连接和活动连接。固定连接可以减少ODN的
跳接点，减少光通道损耗；活动连接则更有利于光缆灵活配线。
固定连接有两种技术方式：熔接和机械接续（冷接）。冷接技术便于操作，适合
在室内光缆维护、抢修，或施工环境较差（如电源引接困难、操作空间太小等）时采
用，但可靠性尚未经过长时间检验，不宜大量使用；目前，光缆成端与固定连接应以
熔接为主。
ODN的光缆段间也可采用活动连接，但要严格控制活接头数量，从OLT至单个
ONU之间的活接头不应超过7个。活动连接器的光纤端面一般采用UPC型；如FTT
x网络承载CATV模拟电视信号，则所有光纤连接器要求采用APC型端面。
