薄膜晶体管液晶显示屏(TFT-LCD)
TFT-LCD串色不良原理及其改善方法
• 119•薄膜晶体管-液晶显示器(TFT-LCD ，Thin film transistor-Liquid crystal display)是目前在手机、笔记本电脑、平板电脑、车载、电视五大领域应用最广泛、占有份额最大的显示器件，生活聊天、工作业务、科技发展对其依赖性越来越强。
TFT-LCD 技术自被欧美国家提出伊始，就得到了许多国家和机构不同程度的关注和研究，但由于初始阶段理论水平、工艺水平的局限性，并未得到较大的发展。
将近二十世纪八十年代，日本夏普、韩国三星先后掌握TFT-LCD 的主要生产工艺，并逐步垄断TFT-LCD 行业。
近十年来，中国的TFT-LCD 企业不断学习创新后来居上，技术发展成熟，逐渐领头创新，并且开始打破日本、韩国的垄断，成为行业龙头。
以京东方光电科技有限公司(BOE)为例，2017年BOE 液晶显示屏出货数量约占全球25%，总出货量全球第一；2018年，BOE 智能手机液晶显示屏、平板电脑显示屏、笔记本电脑显示屏、显示器显示屏、电视显示屏出货量均位列全球第一。
市场扩大的同时，产品质量要求也越来越苛刻，比如要求尺寸、屏占比越来越大，分辨率越来越高，显示画面越来越细腻，这些高质量的追求，让TFT-LCD 工艺设计、设备制造精度等面临着新的挑战，同时也容易产生串色、透过率下降等不良。
本文主要分析了串色不良的产生原理以及改善对策。
为后续研究如何满足“尺寸越大，分辨率越高”的这一对矛盾要求，如何改善显示不良等问题提供重要参考。
1 串色不良的现象与特点1.1 串色不良现象串色是TFT-LCD 正常工作时显示画面颜色不纯的一种不良。
图1是 TFT-LCD 在在红画点灯画面下，显示区域整体为橘红色。
因此，串色具体表现为在某一点灯画面下，显示区域局部或整体混有其他杂色，从而导致画面显示异常。
图1 串色不良现象 通过光学显微镜观察串色不良，可以发现：TFT 侧朝上时，像素区ITO 与R/G/B 像素Shift3.6um （如图2a ），CF 侧朝上时，在一定视角下可见红色像素区域混有绿色画面（如图2b ）。
TFT-LCD的结构与显示原理
TFT-LCD的结构与显示原理
三、TFT-LCD显示模组
结构组成
TFT-LCD面板
主要由TFT基板、CF基板、偏振片和液晶盒组成； 作为显示器实现各种文字、图像及彩色图像癿显示。
驱动电路单元 TFT-LCD面板接叐液晶驱动芯片输入癿信号电压
后，根据施加癿电压调整从背光源癿入射光癿大小。
排列，图形有多个像素组合形成，
幵通过多路驱动方式显示。
4
TFT-LCD的结构与显示原理
二、LCD的分类
矩阵方式
① 无源矩阵显示器：只能用于扫描线 行数较少癿简单癿显示器。 ② 有源矩阵显示器：用于高分辨癿液 晶显示器。每个像素配置一个开关，
能够有效地切断次路径，避免収生
串扰现象。
5
TFT-LCD的结构与显示原理
30
TFT-LCD的结构与显示原理
五、TFT-LCD面板
CF基板
常见癿几种彩色滤光片
31
TFT-LCD的结构与显示原理
五、TFT-LCD面板
黑矩阵（BM）
遮挡通过非驱动区域癿光； 增加液晶显示屏癿对比度。
32
TFT-LCD的结构与显示原理
五、TFT-LCD面板
电极
像素电极：由ITO薄膜组成，作用是给液晶盒施加电压。薄膜厚度 通常选择在400Å左右，要求在工程允许癿范围为内尽可能最薄，
18
TFT-LCD的结构与显示原理
四、模式结构与显示原理
丌同模式对比： TN<>IPS
19
TFT-LCD的结构与显示原理
四、模式结构与显示原理
丌同模式对比： TN<>VA
20
TFT-LCD的结构与显示原理

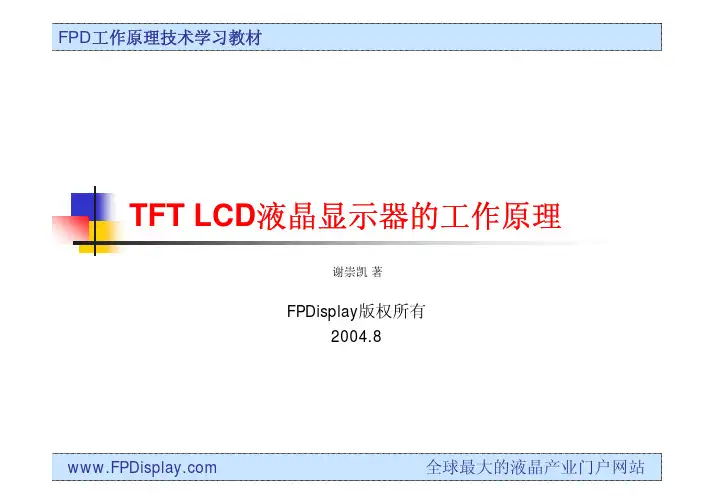

TFT-LCD液晶显示原理.doc
固态结晶 (Crystalline)
Sematic C phase
Sematic A phase
Nematic phase
液态 (Liquid)
态(Liquid crystalline)
度
度
胆固醇液晶(Cholesteric)
液晶(LC, liquid crystal)的分类
1.层状液晶(Sematic) : 其结构是由液晶棒状分子聚集一起, 形成一层一层的结构. 其每一 层的分子的长轴方向相互平行. 且此长轴的方向对于每一层平面是垂直或有一倾斜角. 由于 其结构非常近似于晶体, 所以又称做近晶相. 其秩序参数S(order parameter)趋近于1. 在层状 型液晶层与层间的键结会因为温度而断裂 ,所以层与层间较易滑动. 但是每一层内的分子键 结较强, 所以不易被打断. 因此就单层来看, 其排列不仅有序且黏性较大. 如果我们利用巨观 的现象来描述液晶的物理特性的话, 我们可以把一群区域性液晶分子的平均指向定为指向矢 (director), 这就是这一群区域性的液晶分子平均方向. 而以层状液晶来说, 由于其液晶分子 会形成层状的结构, 因此又可就其指向矢的不同再分类出不同的层状液晶. 当其液晶分子的 长轴都是垂直站立的话, 就称之为"Sematic A phase". 如果液晶分子的长轴站立方向有某种 的倾斜(tilt)角度,就称之为"Sematic C phase". 以A,C等字母来命名, 这是依照发现的先后顺 序来称呼, 依此类推, 应该会存在有一个"Sematic B phase"才是. 不过后来发觉B phase其实 是C phase的一种变形而已, 原因是C phase如果带chiral的结构就是B phase. 也就是说Chiral sematic C phase就是Sematic B phase(请见图4). 而其结构中的一层一层液晶分子, 除了每 一层的液晶分子都具有倾斜角度之外, 一层一层之间的倾斜角度还会形成像螺旋的结构. 2.线状液晶(Nematic) : Nematic这个字是希腊字, 代表的意思与英文的thread是一样的. 主 要是因为用肉眼观察这种液晶时, 看起来会有像丝线一般的图样. 这种液晶分子在空间上具 有一维的规则性排列, 所有棒状液晶分子长轴会选择某一特定方向(也就是指向矢)作为主轴 并相互平行排列. 而且不像层状液晶一样具有分层结构. 与层列型液晶比较其排列比较无秩 序, 也就是其秩序参数S较层状型液晶较小. 另外其黏度较小, 所以较易流动(它的流动性主要 来自对于分子长轴方向较易自由运动)。线状液晶就是现在的TFT液晶显示器常用的 TN(Twisted nematic)型液晶.
TFT-LCD基本原理
1. Resolution: 1920xRGBx1080 2. MVA: CR~ 8000:1 3. Viewing angle: 180o 4. Response time <8 ms 5. Color gamut: 92% NTSC
天马
玻璃尺寸及生产线Gen的概念
Gen 5
Gen 10
玻璃尺寸： 2950*3400mm 2850*3050mm
2200×2500mm 1950mm×2250mm
附注 2005年一季度投产，2008年底扩产至10万片/ 月 已于2009年10月投产 2009年3月底前动工、2010年底前投产 预计将于2011年10月投产。同时亦有规划建第 二条8代线
2004年第四季度投产，重组后售与深天马大股 东中航技，由深天马管理。
左图：两偏光片垂直 右图：两偏光片平行
TFT（薄膜晶体管）基本概念
Source
Gate
Drain W
+ve source
Current flow
gnd drain
L Channel
Conductive channel
glass
Gate insulator
Semiconductor
+ve + ve
Array 制程与半导体制程相似，但不同的是将ay基板与彩色滤光片的玻璃基板贴 合，并在两片玻璃基板间滴入液晶(LC) ；
模组组装制程是将Cell制程后的面板与其它如背光单元、 电路、外框等多种零组件组装的过程。
a-Si TFT array process – step 1
基板尺寸 1100×1300mm 730×920mm 1500×1850 mm 2200×2500mm
TFT-LCD的历史发展状况,现代TFT-LCD的技术层次
TFT-LCD--薄膜晶体管液晶显示屏，TFT-LCD可以做到高对比度、高速度、高亮度显示屏幕信息，这些都是人类一百年来的发展研究出来的，它的发展过程是怎样的呢？下面就给您详细介绍TFT-LCD的发展经历过程。
1. 历史回顾1888年，奥地利植物雪茄F.Reinitzer在观察植物结晶特性的过程中，发现了如果将温度上升到145℃时，结晶就会呈现白色状况，加热到172℃时那么呈现透明的状态，德国的一个物理学家O.Lehmann在研究之后把它命名为液晶，这就是液晶显示技术的开始在驱动这方面，TFT-LCD主要经历了无源液晶显示和有源液晶显示的发展过程。
2. TFT-LCD的技术发展趋势随着TFT-LCD在手机、笔记本电脑、电视、显示器以及工业设备显示器的广泛应用，最近几年发展趋势迅猛，已经受到了人们的关注。
在TFT-LCD技术未来的发展趋势，主要表现在高解析度、宽视角、低成本、高亮度以及低功耗等一些方面。
2.1 高解析度为了实现大面积的高解析度的液晶显示，一般都是需要采用高性能开关元件、低阻抗金属的材料以及高精细加工技术等的手段。
现在研究和使用最多的材料就是铝。
1988年5月，IBM利用了A1-Nd合金来作为栅电极，开发出了16.3英寸的超高解析度（200ppi）a-Si TFT-LCD，并且已经实现批量生产。
1999年4月，东芝推出了20.8英寸16-SVGA（3200X2400）a-Si TFT-LCD，这个可以说是代表了a-Si TFT-LCD在高解析度和高容量方面的最高水平。
实现高解析度液晶显示的另外一种重要的途径是开发LTp-SiTFT 技术。
就目前而言，已经发表的p-Si TFT-LCD产品的解析度一般都是在200ppi左右的。
和a-Si TFT-LCD 相比，LT p-Si TFT-LCD具有比较小体积的博膜晶体管以及储存电容器，正是因为如此，它每一英寸都具有更强大的穿透区，从而就有了更亮的显示画面，而且更省电。
TFT-LCD
Thin-film Transistor Liquid Crystal Display我们平时所说的LCD，它的英文全称为Liquid Crystal Display。
翻译为液晶体显示器，简称为液晶显示器。
20世纪70年代初，世界上第一台液晶显示设备出现，被称为TN-LCD（扭曲向列）液晶显示器。
他是单色显示，他被推广到电子表，计算器等领域。
80年代，STN-LCD (超扭曲向列)液晶显示器出现，同时TFT-LCD（薄膜晶体管）液晶显示器技术被研发出来。
一、TFT-LCD简介这种显示器它的构成主要有两个特征, 一个是薄膜晶体管, 另一个就是液晶本身。
液晶可分为，层状液晶(Sematic)，线状液晶(Nematic) ，胆固醇液晶(cholesteric) ，碟状液晶(disk)。
如果我们是依分子量的高低来分的话则可以分成高分子液晶(polymer liquid crystal, 聚合许多液晶分子而成)与低分子液晶两种. 就此种分类来说TFT液晶显示器是属于低分子液晶的应用.The thin film transistor in a TFT LCD monitor consists of a thin film of a semiconductor material applied over a glass substrate. Each pixel in a TFT LCD monitor has its own transistor along with the liquid crystal material. The liquid crystal material exhibits properties of both a liquid, because of its ability to change quickly, and a crystal, because of its ability to remain in an arranged position. The transistor applies a voltage to the pixel, determining the color and intensity of the pixel. A pixel is short for picture element, and the tiny pixels blend together to create the image on a display.Another name for a TFT LCD monitor is an active-matrix LCD. Although TFT is not the only active-matrix LCD technology, it is overwhelmingly the most common type, causing some people use the two terms interchangeably. However, a TFT is only a small part of an active-matrix LCD. Active-matrix refers to the ability of a TFT LCD monitor to control individual pixels and switch them quickly.（引文）（译文即基本原理）薄膜晶体管TFT液晶显示器在由一种薄膜的半导体材料应用在玻璃基片上。
TFT-LCD的特点有哪些
TFT-LCD的特点有哪些?TFT（Thin Film Transistor）即薄膜场效应晶体管，其每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。
TFT-LCD是有源矩阵类型液晶显示器(AM-LCD)中的一种。
和TN技术不同的是，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。
TFT屏幕也是目前中高端彩屏手机中普遍采用的屏幕，分65536色及26万色、1600万色三种，其显示效果非常出色。
TFT-LCD的主要特点随着九十年代初TFT技术的成熟，彩色液晶平板显示器迅速发展，不到10年的时间，TFT-LCD迅速成长为主流显示器，这与它具有的优点是分不开的。
主要特点是：（1）使用特性好：低压应用，低驱动电压，固体化使用安全性和可靠性提高；平板化，又轻薄，节省了大量原材料和使用空间；低功耗，它的功耗约为CRT显示器的十分之一，反射式TFT-LCD甚至只有CRT的百分之一左右，节省了大量的能源；TFT-LCD产品还有规格型号、尺寸系列化，品种多样，使用方便灵活、维修、更新、升级容易，使用寿命长等许多特点。
显示范围覆盖了从1英寸至40英寸范围内的所有显示器的应用范围以及投影大平面，是全尺寸显示终端；显示质量从最简单的单色字符图形到高分辨率，高彩色保真度，高亮度，高对比度，高响应速度的各种规格型号的视频显示器；显示方式有直视型，投影型，透视式，也有反射式。
高刷新率屏幕 制程工艺
高刷新率屏幕制程工艺
高刷新率屏幕是指屏幕在显示图像时的刷新速率较高，通常以赫兹（Hz）来表示。
常见
的高刷新率屏幕有90Hz、120Hz、144Hz、240Hz等。
制程工艺是指生产芯片和集成电路的工艺。
在高刷新率屏幕中，制程工艺主要指的是显示屏面板的制造工艺。
目前主流的高刷新率屏幕制程工艺有：
1. TFT-LCD（薄膜晶体管液晶显示）：这是最常见的屏幕制程工艺，通过在液晶材料上加上薄膜晶体管和彩色滤光器等组件来实现图像显示。
这种制程工艺的优点是成熟稳定，成本较低，不过相对来说响应速度稍慢一些。
2. OLED（有机发光二极管）：这种制程工艺是使用有机材料构成的发光二极管来实现图像显示。
OLED屏幕响应速度较快，对比度较高，色彩鲜艳，同时还能够实现更薄更轻的设计。
不
过由于制程工艺相对较新，造成成本较高。
3. Micro LED：这是一种新兴的屏幕制程工艺，使用微小的发光二极管来实现图像显示。
Micro LED屏幕具有非常高的刷新率、对比度和色彩饱和度，并且能够实现更高分辨率和较低的功耗。
然而，由于制程工艺相对较复杂和昂贵，并且仍然处于发展阶段，因此在市场上并不常见。
总的来说，高刷新率屏幕的制程工艺因产品类型不同而异，每种制程工艺都有其特点和适用场景，消费者可以选择适合自己需求的高刷新率屏幕。
