SAP2000建模
SAP2000建模位移响应与内力响应，固定墩柱与自由墩柱，分别与哪阶振型有关？高阶振型和基本振型？周期、作用力、反应谱值、权重为什么高阶振型对抗震影响小，对抗风影响大？地震频谱周期大，风致频谱周期小为什么高阶振型对高柔建筑影响大？基本振型周期大，高阶振型在卓越周期附近自由墩的位移响应和内力响应来自哪阶频谱？场地卓越周期是场地自振周期中最容易被（地震）激励起的周期——权重场地特征周期是设计地震反应谱曲线上平台段结束（最右端）的同期值——S max静力法（m·a）与反应谱法（m·S,多振型，单振型）的关系卓越周期与振型系数？卓越周期如何影响反应谱计算结果？建模思路(1)判断规则或非规则规则：以某一振型为主，单自由度或多自由度反应谱法（滑板支座、橡胶支座等）——简化模型法（参数集中模型）——简化计算法（基于等效静力法(?)的手算，计算参数需建模）非规则：多振型反应谱法或时程分析法——建模反应谱或时程（建模细节、振型组合、方向组合等）(2)地震动参数选择(3)E1下弹性响应计算并判断简化计算法：1.等效振型刚度：确定简化模型与水平荷载模式顺桥向：有固定墩问题→仅考虑固定墩，集中荷载作用于固定墩支座顶面板式支座梁桥问题→考虑全桥均布荷载横桥向：有固定墩问题→考虑固定墩，梁桥分段，集中力作用于主梁中心板式支座梁桥问题→考虑全桥均布荷载，横桥向考虑边界联问题考虑地基变形作用效应问题/毛截面惯性矩或折减惯性矩δ1=Kmax,0s l Lp K δ= max ,0s t L p K δ=2.等效振型质量：简化模型及计算结果p p cp cp sp t M M M M ηη++=20X cp =η)2(16.02/2/022/220f f f f f p X X X X X X X ++++=η墩柱中部—墩柱底部—盖梁质心处（规则化）—f/2f 0X X X 3.E1下的结构地震响应： 固定墩型：ii kti Ni ii t ktp t ktp tR E R SM E SM E KM T μμπ=-===∑=（考虑摩擦的纵桥向）简支，横桥向）1(2 板式支座型：LSM p t e =建模方法：（建模细节）(4)E2下弹性响应计算并判断可先不进行折减(5)确定延性设计还是减隔震设计(6)延性设计简化计算：等位移准则建模方法：塑性铰(7)减隔震设计建模细节：节点位置的选择墩底与基础有盖梁的墩柱带系梁的墩柱上部结构、支座与墩柱（盖梁，单支座，双支座）墩上设置了伸缩缝处斜拉桥锚索处单元划分基础模拟（转坐标）支座模拟E1、E2作用下构件惯性矩有什么不同叠合梁建模有什么不同需注意局部坐标系？截面；支座；弹簧；pile边界联的模拟塑性铰建模定义截面和材料一、节点建模1、表格编辑2、直接建立节点二、单元建模导入单元表格三、完成束缚指定导入束缚表格承台（一处承台定义一组束缚即可）系梁上部结构与墩柱四、定义截面并指定截面变截面general整体坐标系与局部坐标系五、基础建模承台自重（均为正）抗力刚度求取六、支座建模七、自重集度（accel）八、模态（linear）九、反应谱（线弹性单元或非线性单元的线弹性部分，不计摩擦力）十、时程（非线性单元）十一、E2下截面惯性矩及塑性铰。
sap2000动力分析总结

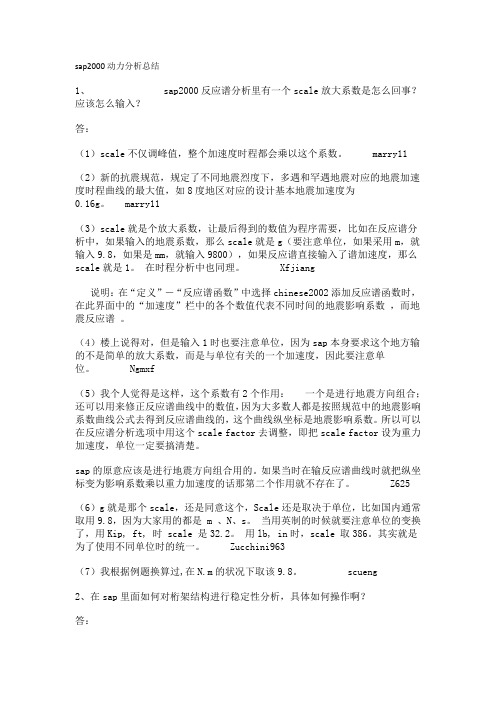

sap2000动力分析总结1、 sap2000反应谱分析里有一个scale放大系数是怎么回事？应该怎么输入？答：（1）scale不仅调峰值，整个加速度时程都会乘以这个系数。
marry11（2）新的抗震规范，规定了不同地震烈度下，多遇和罕遇地震对应的地震加速度时程曲线的最大值，如8度地区对应的设计基本地震加速度为0.16g。
marry11（3）scale就是个放大系数，让最后得到的数值为程序需要，比如在反应谱分析中，如果输入的地震系数，那么scale就是g（要注意单位，如果采用m，就输入9.8，如果是mm，就输入9800），如果反应谱直接输入了谱加速度，那么scale就是1。
在时程分析中也同理。
Xfjiang说明：在“定义”－“反应谱函数”中选择chinese2002添加反应谱函数时，在此界面中的“加速度”栏中的各个数值代表不同时间的地震影响系数，而地震反应谱。
（4）楼上说得对，但是输入1时也要注意单位，因为sap本身要求这个地方输的不是简单的放大系数，而是与单位有关的一个加速度，因此要注意单位。
Ngmxf（5）我个人觉得是这样，这个系数有2个作用：一个是进行地震方向组合；还可以用来修正反应谱曲线中的数值，因为大多数人都是按照规范中的地震影响系数曲线公式去得到反应谱曲线的，这个曲线纵坐标是地震影响系数。
所以可以在反应谱分析选项中用这个scale factor去调整，即把scale factor设为重力加速度，单位一定要搞清楚。
sap的原意应该是进行地震方向组合用的。
如果当时在输反应谱曲线时就把纵坐标变为影响系数乘以重力加速度的话那第二个作用就不存在了。
Z625（6）g就是那个scale，还是同意这个，Scale还是取决于单位，比如国内通常取用9.8，因为大家用的都是 m 、N、s。
当用英制的时候就要注意单位的变换了，用Kip, ft, 时 scale 是32.2。
用lb, in时，scale 取386。
常见工程结构分析软件介绍
常见工程结构分析软件介绍1. 概述工程结构分析软件是用来模拟和分析各种建筑、桥梁、高速公路、塔楼等工程结构的行为和性能的计算机软件。
这些软件通常基于有限元法（Finite Element Method, FEM）进行建模和分析，能够预测结构在各种负载和环境条件下的变形、应力和振动等参数，从而为工程设计和评估提供依据。
在本文中，我们将介绍几种常见的工程结构分析软件。
2. ANSYSANSYS是一种广泛使用的工程结构分析软件，它提供了强大的模拟和分析功能，可以用来研究和优化各种工程结构的性能。
ANSYS可以用于建立复杂的三维模型，应用包括结构力学、流体力学、电磁场分析等。
它的有限元分析求解器可以精确地模拟结构的行为，并提供详细的应力和变形分析结果。
ANSYS的用户界面友好，容易上手，支持多种模型导入和导出格式。
它还提供了丰富的预处理和后处理工具，包括模型几何修改、网格生成、结果可视化等，能够满足工程师对于结构分析的各种要求。
3. ABAQUSABAQUS是另一个常用的工程结构分析软件，它也基于有限元法进行建模和分析。
ABAQUS提供了强大的物理建模和求解功能，可以用于分析多种结构，如建筑物、桥梁、航空航天器等。
ABAQUS的求解器可以处理复杂的非线性问题，如接触、材料非线性和大变形等。
ABAQUS的用户界面清晰简洁，支持脚本编程，可以通过Python脚本实现自动化分析任务。
它还提供了各种后处理功能，包括曲线绘制、动画生成和结果可视化等，方便用户对分析结果进行进一步的分析和展示。
4. SAP2000SAP2000是一种广泛应用于结构分析和设计的软件，它可用于各种建筑和土木工程结构的模拟和分析。
SAP2000提供了丰富的建模和分析功能，包括静力分析、动力分析和频率分析等。
SAP2000的用户界面简单直观，支持多种模型导入和导出格式。
它提供了强大的网格生成功能，能够快速生成复杂结构的网格模型。
此外，SAP2000还具备丰富的分析和设计工具，例如钢筋设计、模态提取和地震响应分析等，可以帮助工程师更好地完成结构的设计和评估。
SAP2000和结构力学求解器使用示范PPT(82页)
• 导入后情况！检查一 下是否有杆件没有显
示出来，有的话直接 用sap补上。
• 开始设置杆件截面的 特性。
• 对准杆件右键弹出如 图所示栏目，双击 “截面属性”！
然后选择“添加截面属性”！
• 各种截面如图，选择 所需要的截面！
按自己的制作设置参数
• 保存好名称，最好是 以“XmmX层”为名。
• 分析如图！黄色表示“拉力”，红色表示 “压力”。
• 弯矩情况！
结构力学求解器
• 打开“所圈”的文件， 即可开始运行结构力 学求解器！
• 分有两个窗口，左边 的是“观览器”，右 边的是“编辑器”。
• 右上方有5个选项，设 置的顺序就按上面的5 个选项从左往右依次 进行。
• 第一步：布置节点。
• 修改何不变“构造要求后，即可进行 内力计算。
数据输出！
模拟破坏情况！
特别说明：
• 本例只作为示范作用！ • 实际分析，按照加载方式添加荷载，上例
的均布荷载应该是添加到它的实际加载位 置，即单元（7）的位置！！
• 根据结构力学，由于取“对称结构”的一 半进行了分析，所以所加的荷载应该为实 际添加到结构上的荷载的“一半”。如若 实际结构添加10KN/m的均布荷载，则取一 半结构时，只需要添加5KN/m的均布荷载。
• 开始添加荷载。
•
注意：如果是加在
•
某一段梁上，这段
•
梁应该是“断开的”，
•
单独的。
• 调整单位！
• 选择荷载类型！
• 自己尝试一下两处有 什么不同！
• 均布荷载情况！
• 加好荷载就可以开始 分析啦！点击“现在 运行”。
• 破坏模拟！
• 可以开动画看！
探讨ANSYS中的数据转换与模型修正

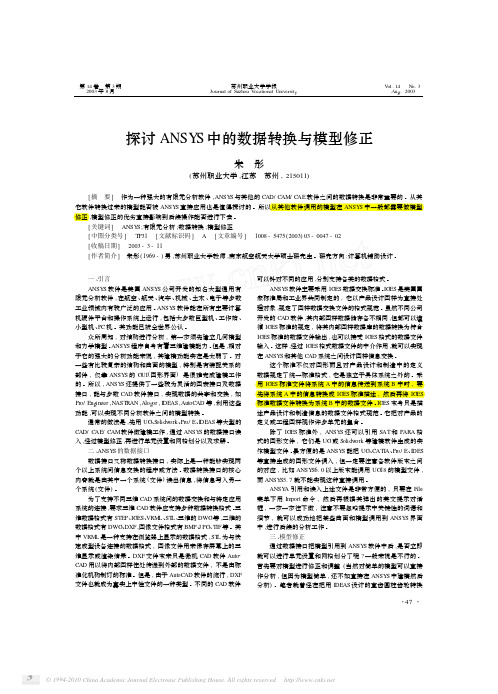

・47・V ol.14N o.3Au g .2003苏州职业大学学报Journal of Suzhou V ocational Universit y 第14卷第3期2003年8月探讨ANSY S 中的数据转换与模型修正朱彤(苏州职业大学,江苏苏州,215011)[摘要]作为一种强大的有限元分析软件,ANSY S 与其他的CAD/CAM/CAE 软件之间的数据转换是非常重要的。
